SIEMENS VGD20.503 GAZ VANA GÖVDESİ
50 0.0
3374.25 https://www.brulorparcasi.com Stoklarda! Hemen Sipariş Ver!

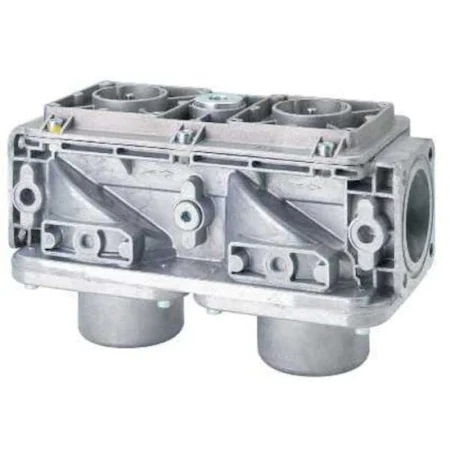

SIEMENS VGD20.503 GAZ VANA GÖVDESİ SKP GAZ VANA MOTORU GÖVDESİ, 2 İNC , DEBİ: 128 ³/H

Stok Kodu2010241
Kdv Hariç 2.859,54  + KDV
Kdv Dahil 3.374,25
Stokta var
Bu üründen Adet

Tamamlayıcı Ürünler

Ürün Açıklaması

Siemens, VGD Serisi, Brülör Gaz Ventil Gövdesi,

Teknik Talimatlar

Gövde Tipleri;
VGD20.253U, Çift NPT dişi,
VGD20.323U, Çift NPT diş,
VGD20.403U, Çift NPT diş,
VGD20.503U, Çift NPT diş,
VGD40.065U, Çift NPT diş,
VGD40.080U, Çift NPT dişi,
VGD40.100U, Çift ANSI flanş,
VGD40.150U, Çift ANSI flanş,

Flanşlar;

AGF10.25U, Vana başına VGD20.xxxU 2 için ¼" portlu tek 1" bağlantı flanşı gereklidir.
AGF10.32U, VGD20.xxxU için ¼" portlu tek 1¼" bağlantı flanşı Ayrı sipariş edin
AGF10.40U, VGD20.xxxU için ¼" portlu tek 1½" bağlantı flanşı
AGF10.50U, VGD20.xxxU için ¼" portlu tek 2" bağlantı flanşı



  • VGDxx.xxxU, Gaz Vanaları
  • SKPxx.xxxU, elektrohidrolik aktüatörlerle kullanım için
  • VGD20.xxxU, VGD40.xxxU,


ISO 9001 ve 14000

KAYITLI ŞİRKET



Sadece SKPxx.xxxUx serisi aktüatörlerle Açıklama Normalde kapalı VGDxx.xxxU serisi modüler çift gövdeli gaz vanaları, SKPxx.xxxU serisi elektro-hidrolik aktüatörler ile güvenlik kapatması, gaz ticari veya endüstriyel gaz için basınç regülasyonu ve/veya hava-gaz oranı kontrolü brülörler.

Özellikleri


Tüm modeller

  • · UL listeli, FM onaylı, CSA sertifikalı, IRI onaylı, ISO 9001 ve 14000 sertifikalı. CE, Avustralya onaylı versiyonları mevcuttur
  • · Giriş ve çıkışta ve ana valfler arasında ¼”-inç NPT basınç tapaları (bkz. Tablo 2 detaylar için)
  • · Paslanmaz çelik ağ giriş filtresi, valf yuvasını/yataklarını ve ayrıca aşağı akışı korur


bileşenler



  • · Çift gövde kılavuzları, hassas disk hizalaması ve sıkı kapatma sağlar
  • · SKPxx.xxxU aktüatörleriyle bağlantılı vanalar yavaş açılır ve hızlı kapanır VGD20.xxxU modelleri · Kompakt VGD20.xxxU çift valf gövdeleri, seri olarak 2 emniyet kapatma valfinden oluşur. İlk (giriş) valf, yalnızca güvenli kapatma işlevi için geçerli olan düz bir valf diskine sahiptir. İkinci (çıkış) valf, basınç düzenleyici ile kullanım için konturlu bir valf diskine sahiptir. aktüatörler (SKP2x.xxxU, SKP5x.xxxU, SKP7x.xxxU)
  • · Valfler arasında 1 inçlik NPT havalandırma bağlantısı
  • · Her VGD20.xxxU çift valf, 2 dişli montaj flanşı (AGFxx.xxU) gerektirir. Her biri flanş, gerekli montaj donanımını (cıvatalar, somunlar ve O-ring) içerir. Her montaj flanş ¼ inç NPT basınç musluğuna sahiptir. Flanşlar boruya önceden monte edilebilir ve ardından VGD20.xxxU gaz valfi gövdesine cıvatalanır. Bu özellik boru kullanımını ortadan kaldırır. rakorlar ve gaz valfi tertibatının bir gaz treninden kolayca çıkarılmasına izin verir
  • · 1...2 inç AGFxx.xxU flanşlarının bağlantı şekli aynıdır. Bu alan izin verir herhangi bir VGD20.xxxU valf gövdesine monte edilecek herhangi bir AGFxx.xxU flanşı

F NOT: VGD40.xxxU modelleri

  • · Kompakt VGD40.xxxU çift valf gövdeleri, seri olarak 2 emniyet kapatma valfinden oluşur

· Yüksek akış sağlamak için her bir ayrı güvenlik kapatma valfi çift yuvaya sahiptir.

  • · Güvenilirliği sağlamak için her koltuk için ayrı kapatma yaylı patentli koltuk yapısı kapatma ve yüksek kapatma basınç derecesi
  • · Tam port havalandırma hattı bağlantı plakaları mevcuttur.

Uygulama Tüm VGDxx.xxxU vanaları, herhangi bir SKPxx.xxxU serisi aktüatörle birleştirilebilir. aktüatör
vana takılıyken ve basınç altında monte edilebilir.
SKPxx.xxxU düzenleyici aktüatörler hem düşük hem de yüksek besleme gaz basıncı için geçerlidir
uygulamalar, aşırı düzenleyici envanterleri ortadan kaldırır. Maksimum basınç değerleri değişir
valf boyutu ile (bkz. Tablo 2).
Tüm VGDxx.xxxU valfleri bu işlevleri aşağıdakilerin her biri ile birlikte gerçekleştirir


aktüatörler:



  1. SKP15.xxxU Güvenlik kapatması
  2. SKP25.xxxU Güvenlik kapatması ve sabit basınç regülasyonu veya sıfır regülatör
  3. SKP55.xxxU Emniyet kapatması, basınç regülasyonu ve diferansiyel basınç hava-gaz oranı


kontrol


SKP75.xxxU Güvenlik kapatması, basınç regülasyonu ve ayarlanabilir hava/gaz oranı kontrolü Tek bir vana ile birden fazla fonksiyon gerçekleştirilebildiğinden, daha az bileşen ve
bağlantı parçaları gereklidir - gaz hattının hem boyutunu hem de ağırlığını önemli ölçüde azaltır. İçinde ayrıca daha küçük çaplı gaz vanaları kullanılabilir. Valf boyutuyla ilgili ayrıntılar için akışa bakın

Çift gaz valfi VGD2... VGD4...



  • · Gaz trenlerine entegrasyon için A Sınıfı çift gaz valfi
  • · SKPx5 ile bağlantılı olarak EN 161'e uygun emniyet kapatma vanaları... aktüatörler
  • · Gaz ailelerinin gazlarıyla kullanım için uygundur I...III
  • · SKPx5'lerle bağlantılı çift gaz vanaları yavaş açılır ve hızla kapanır
  • · Normalde kapalı tipte 2 yollu vanalar
  • · Boyutlar 1"...DN 150
  • · Çift gaz vanası 2 aktüatörle donatılmalıdır.
  • · Aktüatörlerle ilgili Ek Veri Sayfaları: Bkz. Mekanik tasarım
  • · Talep üzerine ABD için modeller VGD2.../VGD4... ve bu Veri Sayfası, OEM'ler tarafından kullanılmak üzere tasarlanmıştır. ürünlerine çift gaz vanalarını entegre edin!

Kullanmak


VGD'ler öncelikle uygundur…

    • - Gazla çalışan yakma tesisinde
    • - Cebri gaz brülörleri ile bağlantılı gaz trenlerinde VGD şu şekilde kullanılır:
    • - Kapatma vanaları (SKP15... aktüatörleri ile bağlantılı olarak)
    • - Kapatma özellikli kontrol vanaları (SKP25..., SKP55... veya SKP75... aktüatörler) Tüm VGD'ler, herhangi bir SKPx5 türü ile birleştirilebilir.

Uyarı notları


Kişilerin yaralanmasını, mülkün veya çevrenin zarar görmesini önlemek için aşağıdakiler uyarı notlarına uyulmalıdır!
Çift gaz vanalarının açılmasına, müdahale edilmesine veya değiştirilmesine izin verilmez!
Valfin herhangi bir şekilde açılması, parçaların değiştirilmesi veya orijinalinde değişiklik yapılması ürün kullanıcının sorumluluğundadır ve riski kendisine ait olmak üzere yapılır.

  • · Tüm faaliyetler (montaj, kurulum ve servis işleri vb.) tarafından gerçekleştirilmelidir. Nitelikli personel
  • · Düşme veya darbeye maruz kalan herhangi bir çift gaz vanası, çalıştırmasalar bile güvenlik fonksiyonlarını olumsuz etkileyebileceğinden herhangi bir dış hasar belirtisi sergilemek
  • · Diğer üreticilerin valf doğrulama sistemi ile birlikte, Tesis için uygunluk ayrı ayrı kontrol edilmelidir.
  • · Uygun olmayan gazlar veya gaz bileşenleri, güvenlik kapatma işlevinin kaybolmasına neden olur
  • · VGD'ye yabancı cisimlerin/partiküllerin girmesi mümkün olmamalıdır, çünkü bu güvenlik kapatma işlevi üzerinde olumsuz bir etkiye sahip
  • · H2S ve NH3 durumunda konsantrasyonu >%0,1 olan gazlar yoğuşmaya izin verilmez. Bu dikkate alınmazsa, güvenlik fonksiyonları ayrılmış
  • · SKP25 için: VGD'de darbe borusu (basınç geri beslemesi) mümkün
  • · SKP75 için: Darbe borusu (basınç geri beslemesi) gaza bağlanmalıdır. boru, VGD'den aşağı yönde, en az 3…5 x mesafeye dikkat ederek besleme borusunun çapı
  • · AGF10'un cıvatalarının uygun şekilde sıkıldığından emin olmak için kontrol edin ve Daha sonra, tüm bileşenler kapalıyken gaz valfinin sıkı olduğundan emin olmak için kontrol edin. bağlı
  • · O-ringler veya flanş contaları, AGF10 ve VGD arasına takılmalıdır.
  • · Dış neme maruz kalma durumunda öneri: Conta seti AGA66 (IP65 kiti) Kullanılan SKPx5'in izin verilen montaj pozisyonuna uyulmalıdır (bkz.Sayfa N7643).

Gaz, VGD üzerindeki okla aynı yönde akmalıdır. VGD normalde kapalıdır ve SKPx5 açıldığında açılır. KAPALI konumunu kaydetmek için bir SKPx5.xx1xx kurulması önerilir. VGD.

  • · Elektrohidrolik SKP15'i giriş tarafına ve SKPx5'i entegre kontrolör (SKP25, SKP55 veya SKP75) tercihen VGD'nin çıkış tarafında
  • · VGD'yi gaz borularına monte ederken 2 AGF10 gereklidir
  • · Mevcut AGF10'larda bir VGD20'yi değiştirirken, yeni O-ringler takılmalıdır
  • · Mevcut AGA41 / AGA51 flanşlarında (eski flanş serisi) bir VGD20'yi değiştirirken, yeni O-ringler ve daha uzun vidalar (M8 x 35) monte edilmelidir (AGA92)
  • · Kesiklerin VGD'ye düşmesini önlemek için önce AGF10'u boruların üzerine monte edin. Ardından VGD20'yi kurmadan önce parçaları temizleyin

ÜRÜN ÇEŞİTLERİ

  • Siemens, VGD20... VGD40.../VGD41...
    • VGD40.040, VGD40.050, VGD40.065, VGD40.080, VGD40.100, VGD40.125, VGD40.150, VGD40.040L, VGD40.050L, VGD40.065L,
    • VGD40.065J, VGD40.080L, VGD40.080J, VGD40.100L, VGD40.125L, VGD40.150L, VGD41.040, VGD41.050,
    • VGD41.065, VGD41.080, VGD41.100, VGD41.125, VGD41.150,
