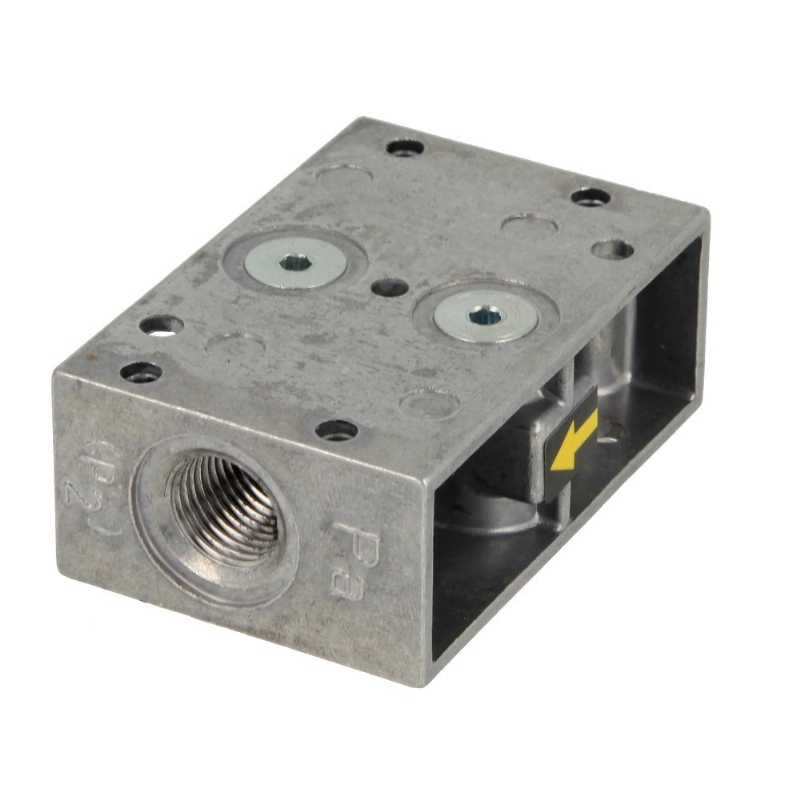

DUNGS VPS 65-80 MONTAJ KİTİ 222740

DUNGS VPS 65-80 MONTAJ KİTİ 222740

Vana gaz sızıntı kontrol sistemi VPS 504 Çok fonksiyonlu ayarlama cihazları için

Teknik

VPS 504, DUNGS çok fonksiyonlu ayarlama cihazları için kompakt vana sızıntı kontrol sistemidir. Vana kontrol sistemi EN 1643’e
uygundur:

• Cihaz ön basınçtan bağımsız, izin verilen işletme basıncı aralığında çalışır.
• Test hacmi ≤ 4 l
• Yerinde ayarlama işleri gerekli değildir
• Kısa test süresi: asg. 10 sn., azm. 26 sn.
• Sızdırma veya sızdırmazlık, bir sinyal lambası tarafından gösterilir
• Seri 02, S04 ve S05’te harici arıza gösterimi mümkün
• Seri 01 için toplam arıza bildirimi (SSM)
• TRD tertibatları için uygun
• Soket bağlantısı S01, S02, S03 sayesinde elektrik bağlantısı yapılabilir. DIN 4791’e göre kontak yerleşiminde, bir kablolama değişikliği gerekli değil
• Seri 04 ve S05, kablo iletimi PG 13,5 üzerinden vida klemenslerine elektrik bağlantısı

Uygulama

DUNGS çok fonksiyonlu ayarlama cihazları double solenoid vana DMV ve GasMultiBloc MB için vana test cihazı. Bir adaptör sayesinde VPS 504,
bypass bağlantısı olan veya olmayan, DN 80’e kadar solenoid vanaların denetlenmesi için de kullanılabilir. Gaz motorları için 24 VDC tipi.
Gaz aileleri 1,2,3 gazları ile diğer nötr gaz halindeki maddeler için uygundur. Bütan için sıvı gaz tipi.

Onaylar

• AB gaz cihazı yönetmeliğine göre AB yapı tipi kontrol belgesi:

VPS 504... CE-0085 AP 0168

• AB gaz cihazı yönetmeliğine göre AB yapı tipi kontrol belgesi:

VPS 504… CE0036

• Başka önemli gaz tüketen ülkelerdeki onaylar.
• Kuzey Amerika pazarı için UL, FM ve CSA kayıtlı özel tipler.

VPS 504 EN 161, sınıf A ve sınıf B’ye göre otomatik kapatma valfları için vana test sistemi VPS 504 konstrüksiyon bakımından karşı akış yönünde akış yönü
sızması mümkün olmayan bütün subaplarda kullanılabilir. VPS 504 EN 161 A ve B sınıfına göre tüm DUNGS-subapları için uygundur.

Ortamlar

• Standart yapılış Temizleyici, depolayıcı ve biyogaz (kuru, H2S < %0,1 hacim) gaz grupları 1, 2, 3 ve gaz halindeki diğer medyumlar Bütangaz oranı > %60 olan gazlar için uygun değildir
• Sıvı gaz tipi Gaz grubu 3 ve bütangaz oranı > %60 olan gazlar, yoğunluğu > 1 kg/m3 olan gazlar

Fonksiyon

VPS 504, basınç oluşturma prensibine göre çalışmaktadır. Isı talebinde program sensörü fonksiyona geçer. Test, brülör fonksiyon çalışmasına bağlı gerçekleşir:

• • Brülör başlangıcından önce test

veya

• • Ön havalandırma süresi sırasında

test veya

• • Brülör kapatıldıktan sonra test

Program akışı

Dinlenme konumu: Vana 1 ve vana 2 kapalı. Basınç oluşturma: Dahili motor pompası, test süresinde gaz basıncını, valf V2 giriş tarafında bulunan basınca göre yakl. 20 mbar artırmaktadır.
Halihazırda test süresi boyunca monte edilmiş fark basınç presostatı test mesafesini sızdırmazlık bakımından denetler. Test basıncına ulaşıldığında, motor pompası kapatılır (test süresinin sonu).

Serbestleştirme süresi

(10 - 26 s), test hacmine (maks. 4,0 l) ve giriş basıncına (maks. 500 mbar) bağlıdır.
Test süresince sızdırmaması durumunda, maks. 26 s sonra ateşleme otomatına giden kontak serbestleştirmesi gerçekleşir - Sarı sinyal lambası yanar.
Eğer test sürecinde sızdırıyorsa veya test süresi (maks. 26 s) sırasında + 20 mbar’lık basınç artışına ulaşılamıyorsa, VPS 504 arızaya geçer. Bu durumda kırmızı sinyal lambası,
regülatör üzerinden kontak serbestleştirme bulunduğu sürece yanar (ısı talebi). Test sırasında veya brülör işletmedeyken kısa süreli gerilim kesilmesi halinde, test yeniden otomatik olarak
yeniden başlar. Pompalama süresi < yakl. 10 s, pompalama bitişinden sonra test süresi ve giriş basıncı arasında bir basınç dengelemesi gerçekleşir.

İşletme: VPS 504’ün dahili valfı kapalı.

Elektrik bağlantısı

• VPS 504 S01

VPS 504 S01, seride sıcaklık regülatörü ve ateşleme otomatı arasında, 7 kutuplu bir soket bağlantısı üzerinden bağlanır. Brülör ve kazan arasındaki soketin yerleşimi DIN 4791’e göre gerçekleşir. Kontak yerleşimi içim bağlantı şemasına bakınız. Eğer ısı üretici DIN 4791’e göre kablolanmışsa, elektrik bağlantısı sırasında kazan veya brülör tarafında kablolama değişimi gerekli değildir. “Brülör yuva kısmı” VPS 504 S01’in uçu soket ile bağlanır. “Yuva kısmı VPS 504 S01”, ısı üreticinin uçu soket parçası ile bağlanır.

Elektrik bağlantısı

• VPS 504 S01 SSM

Toplam arıza bildirimi VPS 504 S01 SSM’nin elektrik bağlantısı, VPS 504 seri 01’deki gibi gerçekleşir (bakınız sayfa 5) İlave devreleme özelliği VPS 504 S01 SSM’nin Test aralığında “sızdırıyorsa” VPS arızaya geçer. VPS’nin içindeki ilave bir röle, brülör ve ısı üreteci arasındaki brülör arıza tesisatı “S3”ü kesintiye uğratır. Aynı zamanda ısı üretecinin S3 hattına gerilim verilir, sinyal lambası H1 yanar

Elektrik bağlantısı

• VPS 504 S02

VPS 504, seride sıcaklık regülatörü ve ateşleme otomatı arasında, 7 kutuplu bir soket bağlantısı üzerinden bağlanır. Kazan soketi, VPS 504’ün soket yuvasını takılır.
Yuva VPS 504 ve ısı üreteci soketi kontak yerleşimi bakınız bağlantı şeması. Devreleme özelliği: İşletme gerilim devresi ve kumanda devresi arasında ayrılma yok.

Elektrik bağlantısı

• VPS 504 S03

VPS 504 S03’ün elektrik bağlantısı, VPS 504 seri 01’deki gibi gerçekleşir. İlave devreleme özelliği VPS 504 S03’ün Eğer S3 üzerinde bir arıza sinyali bulunuyorsa (brülör arızasından),
bu durumda VPS 504 S03’teki ilave bir röle üzerinden, regülatör köprüsü brülör tarafında köprülenir, aynı zamanda VPS 504 S03’te işletme gerilimi kesilir.
Brülör arızasının ortadan kaldırılmasından sonra, vana test sisteminin tekrar başlatılması söz konusu olur.

Bağlantı S3’e sadece brülörün ateşleme otomatından gelen arıza sinyali bağlanmalıdır. Dikkate alınmaması halinde insanların yaralanması veya maddi hasarlar düşünülebilir, bu nedenle talimata mutlaka uyun.

Devreye sokulması

1. Test süresince sızdırmazlık testi (presleme).
2. Sıcaklık regülatörü veya yeniden çalışma veya VPS 504’ün reset giderme düğmesine basılarak testin başlatılması.
3. Test süresince sızdırmıyorsa Test mesafesinin büyüklüğüne ve bulunan ön basınca bağlı olarak, pompalama süresi 3 s ile 26 s arasındadır. Ateşleme otomatı için serbestleştirme daha sonra en erken yakl. 10 s sonra (küçük test hacimlerinde ve küçük giriş basınçlarında) ve en geç 26 s sonra (büyük test hacimlerinde ve büyük giriş basınçlarında) verilir

– sarı sinyal lambası yanar. Test süresince sızdırıyorsa Test basıncına ulaşılamaz

Motor pompası kapatır, kırmızı arıza Lambası yanar. Ateşleme otomatına devre geçişi gerçekleşmez. Fonksiyon kontrolü Test süresi (pompalama süresi) boyunca ölçüm ucundaki p2 (pa) kapatma vidasının açılması sayesinde, bir sızdırmazlık simüle edilebilir ve bu sayede fonksiyon kontrol edilebilir. Ayarlama VPS 504’ün bir yerinden ayarlanması gerekli değildir.

Montaj

VPS 504 doğrudan iki O ring 10,5 x 2,25 ve dört kendiliğinden sıkan vida M4 x 16 vasıtasıyla, DUNGS çoklu ayar cihazına yanlamasına montaj edilmelidir (sola veya sağa montajı mümkündür).

Eğer kazanda bir atık gaz klapesi monte edilmişse, testin başlaması sırasında bu açık olmalıdır. Fonksiyon veya sızdırmazlık problemlerini engellemek için, EN 161 sınıf A ve sınıf B’ye göre solenoid vanaların kullanılmasını tavsiye ediyoruz. Yetersiz korumalı frekans dönüştürücüler, şebeke arızaları yüzünden VPS’de arızalara neden olabilmektedir! Mutlaka yeterli şebeke enerjisini temin edin!

ÜRÜN ÇEŞİTLERİ

• DUNGS VPS 504 S02
• DUNGS VPS 504 S04
• DUNGS VPS 504 S05
