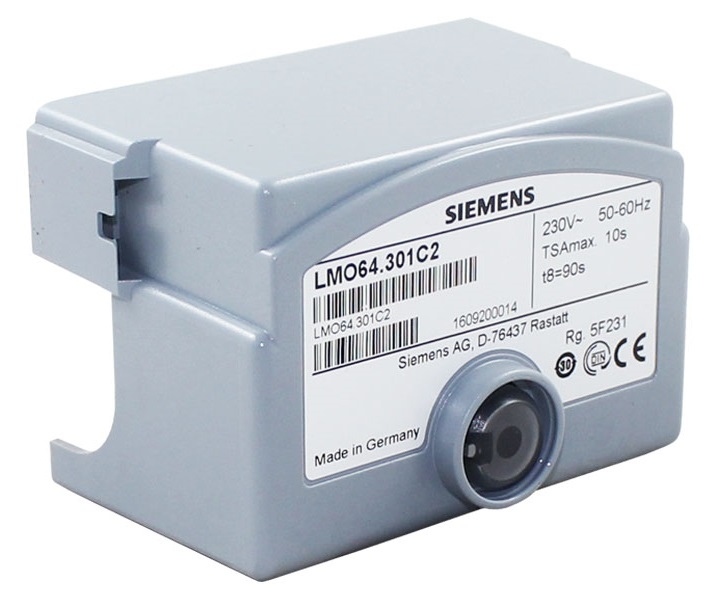

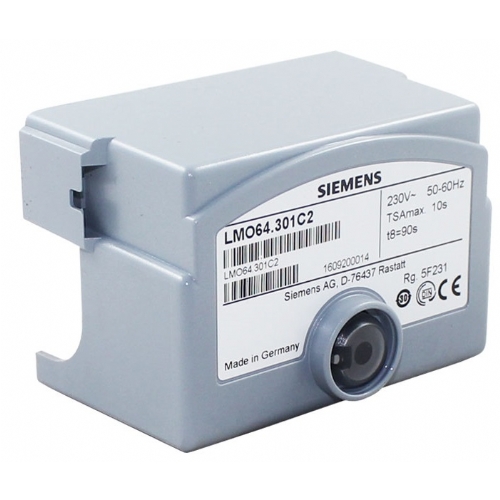

SIEMENS LMO64.301C2 BRÜLÖR OTOMATİĞİ
Yağ Brülörü Kontrolleri LMO14, LMO24, LMO44
- Aralıklı çalışmada zorlamalı çekişli yağ brülörlerinin başlatılması, denetlenmesi ve kontrolü için mikrodenetleyici tabanlı yağ brülörü kontrolleri. 30 kg/saat'e kadar maksimum yağ verimi, bazı versiyonlarda 30 kg/saat'in üzerinde de.
- LMO14..., LMO24..., LMO44... ve bu Veri Sayfası, brülör kontrollerini ürünlerine entegre eden OEM'ler tarafından kullanılmak üzere tasarlanmıştır.
Kullanım
- LMO... aralıklı çalışmada 1 veya 2 kademeli zorlamalı çekişli yağ brülörlerinin başlatılması ve denetlenmesi için tasarlanmıştır.
- Sarı yanan alevler fotodirençli dedektörler QRB... ile, mavi yanan alevler mavi alev dedektörleri QRC... ile denetlenir.
- Gövde boyutları, elektrik bağlantıları ve alev dedektörleri açısından LMO... LOA... yağ brülörü kontrolleriyle aynıdır.
ÖZELLİKLER
- EN 267'ye uygun uygulamalar: Sıvı yakıtlar için otomatik zorlamalı brülörler
- DIN EN 298'e uygun olarak tip testi yapılmış ve onaylanmıştır
- Sabit doğrudan ateşlemeli hava ısıtıcılarıyla kullanım için LMO44...
- Düşük voltaj algılama
- Elektrikli uzaktan sıfırlama
- Yağ ön ısıtıcısı için köprüleme kontağı
- Yağ ön ısıtıcısı için zaman izleme
- Dijital sinyal işleme sayesinde doğru ve tekrarlanabilir kontrol sırası
- 24 saatlik sürekli çalışmadan sonra kontrollü aralıklı çalışma
- Tekrar sayısının sınırlandırılması
- Arıza durumu ve çalışma durumu mesajlarının çok renkli gösterimi
Uyarı notları
Kişilerin yaralanmasını, mala veya çevreye zarar gelmesini önlemek için aşağıdaki uyarı notlarına uyulmalıdır!
Üniteyi açmayın, müdahale etmeyin veya değiştirmeyin!
- Tüm faaliyetler (montaj, kurulum ve servis çalışmaları, vb.) kalifiye personel tarafından yapılmalıdır.
- Bağlantı alanında herhangi bir kablolama değişikliği yapmadan önce, tesisi şebekeden tamamen ayırın (tüm kutupların bağlantısını kesin). Tesisin Yanlışlıkla tekrar açılamayacağından ve gerçekten ölü olduğundan emin olun. Dikkat edilmezse, elektrik çarpması tehlikesi vardır.
- Brülör kontrolünün bağlantı terminalleri için yeterli koruma sağlayarak elektrik çarpması tehlikesine karşı koruma sağlayın. Buna dikkat edilmezse, elektrik çarpması riski vardır.
- Her çalışma yapıldığında (montaj, kurulum, servis çalışmaları, vb.), kablolamanın düzenli bir durumda olduğundan emin olmak için kontrol edin ve «Devreye alma notları»nda açıklandığı gibi güvenlik kontrollerini yapın. Dikkat edilmezse, güvenlik işlevlerinin bozulması ve elektrik çarpması tehlikesi riski vardır
- Kilit sıfırlama düğmesine / çalışma düğmesine veya AGK20… kilitleme sıfırlama düğmesi uzantısına yalnızca herhangi bir alet veya sivri uçlu nesne kullanmadan manuel olarak (10 N'dan fazla olmayan bir kuvvet uygulayarak) basın. Dikkat edilmezse, güvenlik işlevlerinin bozulması ve elektrik çarpması tehlikesi riski vardır
- Düşme veya şok, güvenlik işlevlerini olumsuz etkileyebilir. Bu tür üniteler, herhangi bir hasar göstermeseler bile çalıştırılmamalıdır. Dikkat edilmezse, güvenlik işlevlerinin bozulması ve elektrik çarpması tehlikesi riski vardır
- LOA26... veya LOA36... değiştirilirken, brülöre veya kazana takılı herhangi bir ARK21... uzaktan kilitleme sıfırlama modülü veya benzer modüller çıkarılmalıdır. Buna dikkat edilmezse, güvenlik işlevlerinin kaybı ve elektrik çarpması riski vardır
Montaj notları
İlgili ulusal güvenlik yönetmeliklerine uyulduğundan emin olun. Kurulum notları
- Yüksek voltajlı ateşleme kablolarını her zaman üniteye ve diğer kablolara mümkün olan en büyük mesafeleri koruyarak ayrı olarak çalıştırın
- Yerel düzenlemelere uygun olarak anahtarları, sigortaları, topraklamaları vb. takın
- İzin verilen maksimum amperajların aşılmayacağından emin olun
«Teknik veriler»)
- Ünitenin kontrol çıkışlarına harici şebeke voltajı vermeyin. Brülör kontrolü tarafından kontrol edilen bileşenleri (yakıt vanaları, vb.) test ederken, LMO... asla takılmamalıdır
- Canlı ve nötr iletkenleri karıştırmayın
Alev dedektörlerinin elektrik bağlantısı Neredeyse kesintisiz ve kayıpsız sinyal iletimi elde etmek önemlidir:
- Dedektör kablosunu asla diğer kablolarla birlikte çalıştırmayın
- Hat kapasitansı alev sinyalinin büyüklüğünü azaltır
- Ayrı bir kablo kullanın
- Dedektör kablolarının izin verilen maksimum uzunluklarına dikkat edin (bkz.
«Teknik veriler»)
- Brülörü ilgili yönetmeliklere uygun şekilde topraklayın; kazanı topraklamak tek başına yeterli değildir
Yaşam döngüsü
Brülör kontrollerinin tasarlanmış ömrü* 250.000 brülör başlatma döngüsüdür; bu, ısıtma modunda normal çalışma koşullarında yaklaşık 10 yıllık kullanıma karşılık gelir (tip alanında verilen üretim tarihinden itibaren). Bu ömür, EN 298 standardındaki dayanıklılık testlerine dayanmaktadır. Koşulların bir özeti Avrupa Kontrol Üreticileri Derneği (Afecor) (www.afecor.org) tarafından yayınlanmıştır. Tasarlanan ömür, brülör kontrollerinin üreticinin Veri Sayfasına göre kullanılmasına dayanmaktadır. Brülör başlatma çevrimlerinin sayısı veya ilgili aktif kullanım süresinden sonra, brülör kontrolü yetkili personel tarafından değiştirilmelidir.
* Tasarlanan kullanım ömrü Teslimat Şartları'nda belirtilen garanti süresi değildir
Atık notları
Ünite elektrikli ve elektronik bileşenler içerir ve evsel atıklarla birlikte atılmamalıdır. Yerel ve geçerli mevzuata uyulmalıdır.
Mekanik tasarım
Gövde darbeye dayanıklı, ısıya dayanıklı ve alev geciktirici plastikten yapılmıştır. Tak-çıkar tasarımlıdır ve tabana sesli bir şekilde oturur. Brülör kontrolleri LMO... siyah plastikten tasarlanmıştır. Gövde şunları barındırır
- kontrol dizisi için mikrodenetleyici ve yük kontrolü için baskı röleleri
- elektronik alev sinyali amplifikatörü
- çalışma durumu ve arıza durumu mesajları için entegre çok renkli sinyal lambası (LED) ile kilitleme sıfırlama düğmesi ve OCI400 arayüzünü veya AGK20'yi bağlamak için soket... kilitleme sıfırlama düğmesi uzantısı
- çalışma durumu ve arıza durumu mesajlarının çok renkli gösterimi
- ek OCI400 arayüzü ve ACS410 PC yazılımı aracılığıyla çalışma durumu ve arıza durumu mesajlarının ve ayrıntılı servis bilgilerinin iletilmesi
İşlev
- Brülör kontrolü sıfırlanır
- «EK1» veya «EK2» sıfırlama düğmesi kullanılmaz
- hattaki tüm kontaklar kapalı, ısı talebi
- düşük voltaj yok
- alev dedektörü karartılır ve yabancı ışık yoktur
- şebeke voltajı yaklaşık AC 165 V'un altına düşerse (UN = AC 230 V ile) çalışma pozisyonundan emniyetli kapatma gerçekleşir veya AC 75 V (UN = AC 120 V ile)
- Şebeke voltajı yaklaşık AC 175 V'u (UN = AC 230 V ile) veya AC 95 V'u (UN = AC 120 V ile) aştığında yeniden başlatma başlatılır
Yağ ön ısıtıcısının serbest bırakma kontağı 10 dakika içinde kapanmazsa, değiştirilemeyen bir kilitlenme meydana gelir. En fazla 24 saatlik sürekli çalışmadan sonra, brülör kontrolü yeniden başlatmanın ardından otomatik kontrollü kapatmayı başlatır. Değiştirilemeyen bir kilitlenme meydana gelirse, yakıt vanaları, brülör motoru ve ateşleme ekipmanı için çıkışlar her zaman hemen devre dışı bırakılır (<1 saniye). Değiştirilemeyen bir kilitlenme durumunda, LMO kilitli kalır ve kırmızı sinyal lambası (LED) kalıcı olarak yanar. Brülör kontrolü hemen sıfırlanabilir. Bu durum şebeke arızası durumunda da korunur.
Brülör kontrolünü sıfırlama
- Değiştirilemeyen bir kilitlemeden sonra, hemen bir sıfırlama yapılabilir. Kilit sıfırlama düğmesini yaklaşık 1 saniye (<3 saniye) basılı tutun. LMO yalnızca hattaki tüm kontaklar kapalıyken ve düşük voltaj olmadığında sıfırlanabilir.
- LMO14.113x2 ve LMO24.113x2 ile ateşleme programı
- Alev emniyet süresi (TSA) sırasında kaybolursa, brülör emniyet süresi (TSA) bitmeden önce yeniden ateşlenir.
- Bu, emniyet süresi (TSA) sırasında birkaç ateşleme denemesi yapılabileceği anlamına gelir (bkz. Kontrol sırası).
Tekrarlamaların sınırlandırılması
- Alev çalışma sırasında kaybolursa, en fazla 3 tekrarlama yapılabilir.
- Alev çalışma sırasında dördüncü kez kaybolursa, brülör değiştirilemeyen bir kilitleme başlatır.
- Tekrarlama sayısı, kontrol termostatı veya basınçölçer (R) tarafından kontrol edilen açma her gerçekleştiğinde yeniden başlatılır.
İşletim, görüntüleme, teşhis
- Kilit sıfırlama düğmesi «EK», brülör kontrolünü sıfırlamak ve teşhis işlevlerini etkinleştirmek/devre dışı bırakmak için temel çalışma elemanıdır.
- Kilit sıfırlama düğmesindeki çok renkli sinyal lambası (LED), hem görsel teşhis hem de arayüz teşhisi için temel gösterge elemanıdır.
Hem «EK» hem de LED, kilit sıfırlama düğmesinin şeffaf kapağının altında bulunur. 2 teşhis seçeneği vardır:
- Görsel teşhis: Çalışma durumu göstergesi veya arızanın nedeninin teşhisi.
- Arayüz teşhisi: OCI400 arayüzü ve PC yazılımı ACS410 veya farklı markaların baca gazı analizörlerinin yardımıyla.
Görsel teşhis:
Normal çalışmada, farklı çalışma durumları aşağıda verilen renk kodu tablosuna göre renk kodları şeklinde gösterilir.
- Değiştirilemeyen bir kilitlenmeden sonra, kırmızı sinyal lambası (LED) yanar. Bu durumda, hata kodu tablosuna göre arıza nedeninin görsel teşhisi, kilitleme sıfırlama düğmesine 3 saniyeden uzun süre basılarak etkinleştirilebilir.
- Sıfırlama düğmesine en az 3 saniye tekrar basıldığında, arayüz teşhisi etkinleştirilir.
- Arayüz teşhisi yalnızca AGK20… kilitleme sıfırlama düğmesi uzantısı takılı değilse çalışır. Eğer, yanlışlıkla, arayüz teşhisi etkinleştirilmişse, bu durumda sinyal lambasının hafif kırmızı ışığı titrerse, kilitleme sıfırlama düğmesine en az 3 saniye tekrar basılarak devre dışı bırakılabilir. Geçiş anı, sarı ışık darbesiyle belirtilir.
- Arıza nedeni teşhis edildiği süre boyunca, kontrol çıkışları ölüdür
- Brülör kapalı kalır
- Hata kodu tablosuna göre terminal 10'da arıza durumu sinyali (alarm)
- Arıza nedeninin teşhisi sonlandırılır ve brülör kontrolü sıfırlanarak brülör tekrar açılır. Kilit sıfırlama düğmesine yaklaşık 1 saniye (<3 saniye) basın.
AL Alarm cihazı
- BV... Yakıt vanası
- EK1 Kilitleme sıfırlama düğmesi
- EK2 Uzaktan kilitleme sıfırlama düğmesi
- FS Alev sinyali
- FSV Alev sinyali yükselticisi
- K... Kontrol rölesi kontakları
- kbr Kablo bağlantısı (sadece yağ ön ısıtıcısı kullanılmadığında gereklidir)
- LED 3 renkli sinyal lambası
- M Brülör motoru
- OW Yağ ön ısıtıcısının serbest bırakma kontağı
- OH Yağ ön ısıtıcısı
- QRB... Foto dirençli alev dedektörü
- QRC... Mavi alev dedektörü
- bl = mavi, br = kahverengi, sw = siyah
- R Kontrol termostatı veya basınç ölçer
- SB Emniyet sınır termostatı
- Si Harici birincil sigorta
- W Sınır termostatı veya basınç anahtarı
- Z Ateşleme trafosu
- TSA Ateşleme emniyet süresi
- tw Bekleme süresi
- t1 Ön temizleme süresi
- t1´ Temizleme süresi
- t3 Ön ateşleme süresi
- t3n Son ateşleme süresi
- t4 Alev sinyalinden yakıt vanası 2'nin serbest bırakılmasına kadar geçen süre (BV2)
ÜRÜN ÇEŞİTLERİ

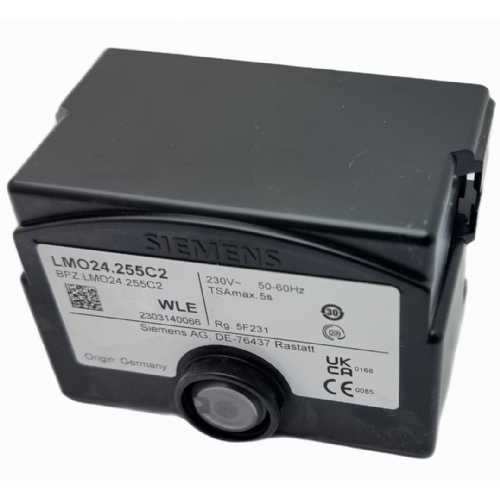

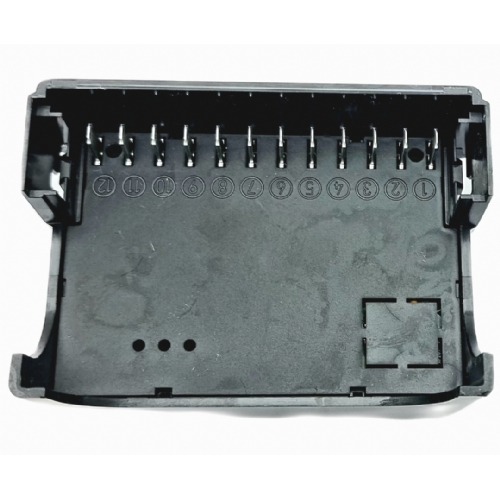

- SIEMENS LMO24.255C2
- SIEMENS LMO44.111C2
- SIEMENS LMO64.300C2
- SIEMENS LMO39.100 C1

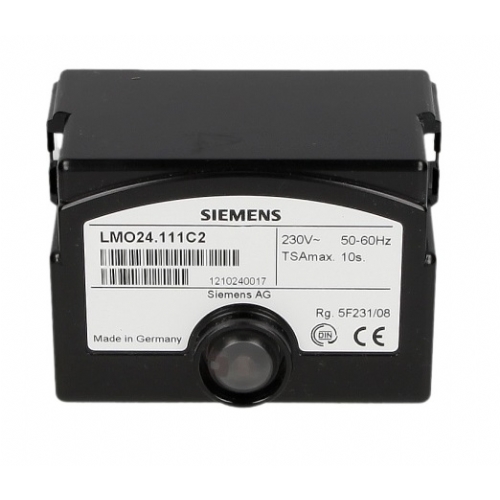

- SIEMENS LMO24.111C1
- SIEMENS LMO24.111C2
- SIEMENS LMO64.301C2

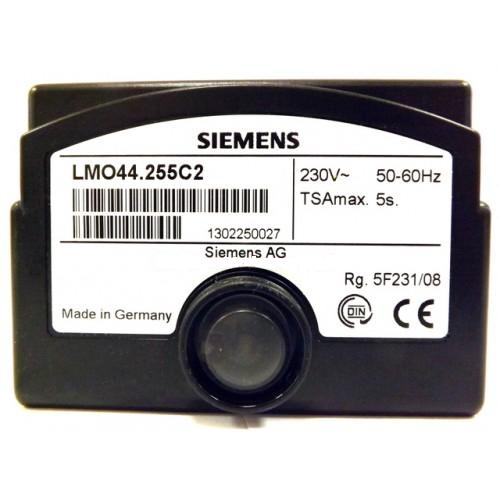

- SIEMENS LMO44.255C2
- SIEMENS LMO24.011C2

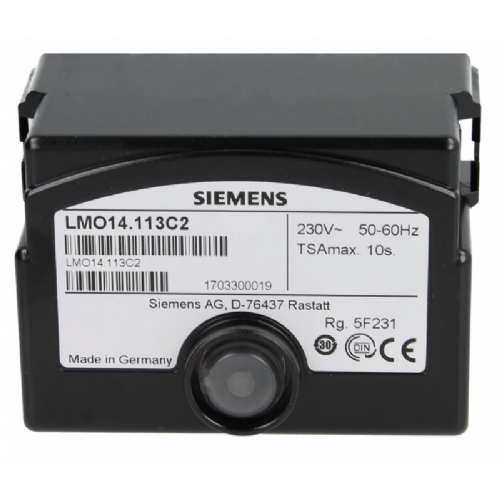

- SIEMENS LMO14.113C2

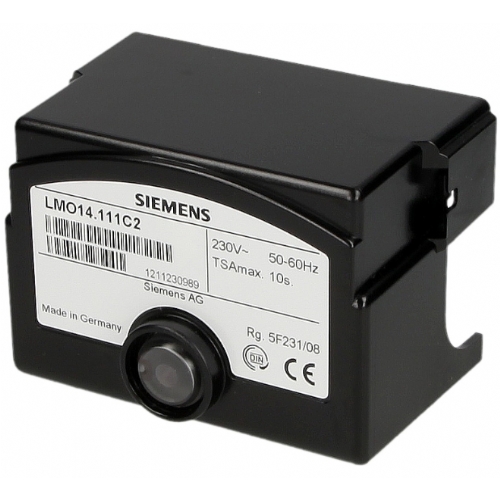

- SIEMENS LMO14.111C2
