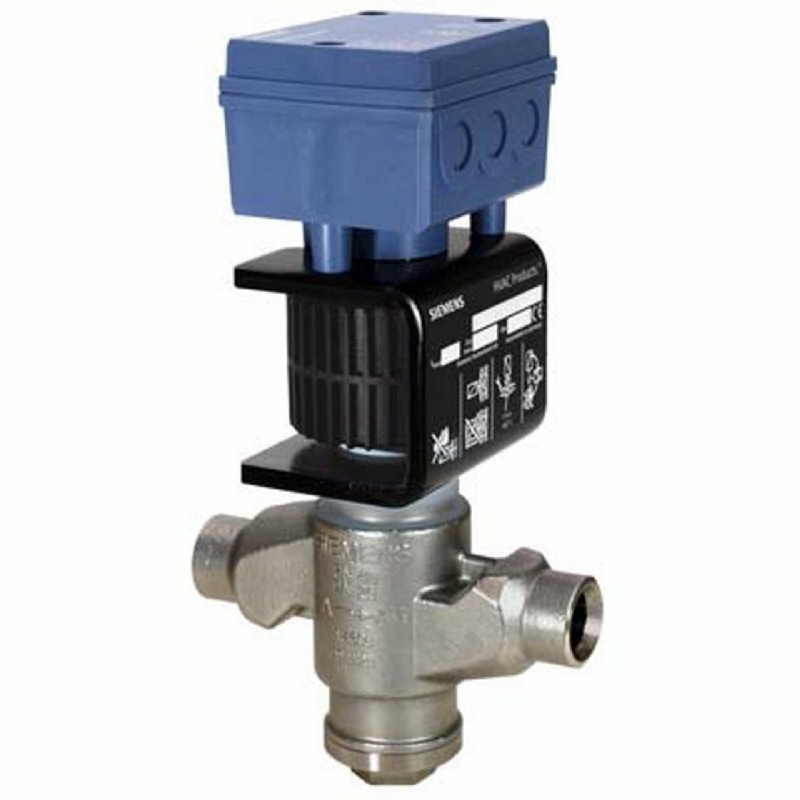

Soğutucu Modülasyon Valfler, PN 63 MVS661..N Amonyak (R717) ve güvenlik soğutucu akışkanları için
ÖZELLİKLER
- Genişleme, sıcak gaz ve emme gaz uygulamaları için bir valf tipi
- Hermetik olarak mühürlendi
- Seçilebilir Standart Arayüz DC 0/2 ... 10 V veya DC 0/4 ... 20 Ma
- Yüksek çözünürlük ve kontrol doğruluğu
- Kesin konumlandırma kontrolü ve konum geri bildirim sinyali
- Kısa konumlandırma süresi (<1 saniye)
- Deenergiled olduğunda kapalı
- Sağlam ve bakım gerektirmez
- 0.10 ila 6,3 m³/s arasında KVS değerleri olan DN 25
Kullanmak
MVS661..N soğutucu valf, soğutucular ve ısı pompaları dahil olmak üzere soğutucu devrelerinin kontrolünü modüle etmek için tasarlanmıştır. Genişleme, sıcak gaz ve Emme gaz uygulamaları. Amonyağa (R717) ek olarak, valf tümünü işleyebilir
Standart güvenlik soğutucu akışkanları, koruyucu olmayan gazlar / sıvılar ve CO2 (R744). Yanıcı soğutucu akışkanlarla kullanım için uygun değildir.
Çeşitli soğutucu akışkanlar ve çalışma koşulları için soğutma kapasitesi, sayfa 15'ten başlayan tablolar kullanılarak 3 uygulama türü için hesaplanabilir.
Doğru valf boyutlandırması için valf seçim programı "soğutma vasp" önerilir. Bitki yeniden boyutlandırılırsa veya aşırı aşınma valfin performansını etkilerse, yeni bir valf eki ASR… N valf özelliklerini orijinal özelliklerine geri yükleyecektir. Valf eki, montaj talimatları ile birlikte verilir 74 319 0486 0.
ASR70, valfteki soğutucu sıcaklıkları için vanaların uygulama aralığını genişletir 0 ° C'nin altında giriş tipik uygulamalar Amonyak veya CO2 soğutucu ile pompa sistemleri makineler. Soğutucu valf üzerine doğrudan montaj, ayarlama yok. Bkz. Veri Sayfası A6V11858863. PTC iletken ısıtma elemanı, montaj talimatları ile birlikte verilir A6V11858868
Teknik Tasarım / İşlevler
- 4 ayar noktası ve ölçülen değer için seçilebilir standart sinyaller
- KVS değerini nominal değerin % 63'üne düşürecek DIL anahtarı
- Emme gaz kelebeği uygulamaları için minimum inme ayarlaması için potansiyometre
- Otomatik inme kalibrasyonu
- "Valf Kapalı" veya "Valf Tamamen Açık" için Zorunlu Kontrol Girişi
- Çalışma durumunu gösterdiği için LED
MVS661..N soğutucu valfı Siemens veya üçüncü taraf kontrolörler tarafından sürülebilir DC 0/2 ... 10 V veya DC 0/4 ... 20 MA çıkış sinyali verir. Optimum kontrol performansı için kontrolör ve valf arasında 4 telli bir bağlantı öneririz. DC voltajı üzerinde çalışırken, 4 telli bir bağlantı zorunludur! Valf stroku kontrol sinyali ile orantılıdır. Konumlandırma sinyali kesilirse veya bir elektrik kesintisi durumunda, valfin Dönüş yayını otomatik olarak kontrol yolunu kapatacaktır 1 à 3.
- Zorunlu Kontrol Sinyali ZC
- Sinyal girişi Y ve/veya Potansiyometre RV ile minimum inme ayarlama mümkün
MVS661..N'nin basılı devre kartı, kalibrasyonu kolaylaştırmak için bir yuvaya sahiptir. Kalibrasyonu yapmak için, kontakların yuvasına bir tornavida yerleştirin
içeride bağlıdır. Sonuç olarak, valf önce tamamen kapalı olacak ve sonra tamamen açıldı. Kalibrasyon elektronikleri valf mekanizmasıyla eşleştirir. Kalibrasyon işlemi sırasında yeşil LED yaklaşık 10 saniye boyunca yanıp söner; "Çalışma Durumunun Göstergesi" na bakınız (sayfa 5). 01124 MVS661..N soğutucu valfleri tamamen kalibre edildi. Elektronikleri değiştirdikten sonra, kırmızı LED açıkken veya Valf sızdırırken (koltukta).
Boyutlandırma
- Basit valf boyutlandırması için, ilgili uygulama tablolarına bakın (sayfa 15).
- Doğru valf boyutlandırması için valf boyutlandırma yazılımını kullanmanızı öneririz.
- "Soğutma VASP", yerel Siemens ofisinizden edinilebilir.
- Soğutma kapasitesi Q0, kütle akışının spesifik olarak çarpılmasıyla hesaplanır.
- ilgili soğutucu akışkan için H, log p-chart bulundu entalpi diferansiyel. Soğutma kapasitesini daha kolay belirlemeye yardımcı olmak için, her biri için bir seçim tablosu sağlanır
- Uygulama (sayfa 15'ten). Doğrudan veya dolaylı sıcak gaz bypass uygulamalarıyla, QC'nin entalpi farkı (kondenser kapasitesi) de dikkate alınmalıdır.
- Soğutma kapasitesinin hesaplanması.
- Buharlaşma ve/veya yoğuşma sıcaklıkları içinde gösterilen değerler arasındaysa Tablolar, soğutma kapasitesi, makul doğrulukla belirlenebilir. Doğrusal enterpolasyon (bkz. Sayfa 14'teki uygulama örneklerine bakınız).
- Tablolarda verilen çalışma koşullarında, izin verilen diferansiyel basınç Valf boyunca DPMax (25 çubuk) bu valfler için kabul edilebilir aralıktadır.
- Buharlaşma sıcaklığı 1 K arttırılırsa, soğutma kapasitesi yaklaşık %3. Aksine, soğutma 1 K arttırılırsa, soğutma kapasitesi yaklaşık % 1 ila 2 artar (bu sadece yaklaşık olarak soğutma için geçerlidir. 8 K).
Mühendislik Notları
- Uygulamaya bağlı olarak, ek kurulumu gözlemlemek gerekebilir Talimatlar ve Uygun Güvenlik Cihazlarına Uygun (örn. Pressurestats, tam motor koruması, vesaire.).
- OrdundaValf ekinin içindeki contaya zarar vermemek için, bitki üzerine havalandırılmalıdır. basınç testi yapıldıktan sonra düşük basınçlı taraf (valf portu AB) veya valf Basınç testi sırasında ve havalandırma sırasında tamamen açık olmalıdır (güç kaynağı bağlı ve konumlandırma sinyali maksimum veya zorla açılışta G ® ZC tarafından açılır).
- Genişletme uygulamalarında flaş gazı oluşumunu önlemek için, Sıvı borusundaki soğutucu akışkan 1 m/s'yi geçmemelidir. Bunu sağlamak için, Akışkan boru, belirli koşullar altında, nominal boyuttan daha büyük olmalıdır. Valf.
Valf, nitelikli personel tarafından monte edilmeli ve görevlendirilmelidir. Aynı geçerlidir yedek elektroniğe ve kontrolörün konfigürasyonuna (ör. Saphir veyaPolycool). 90 ° 4716Z16 90 ° · Soğutucu vanalar herhangi bir yöne monte edilebilir, ancak Dik montaj tercih edilir.
- Boruwork, valfin yağın toplanabileceği tesiste düşük bir noktaya yerleştirilmeyecek şekilde düzenleyin.
- Borular, hizalama yapacak şekilde takılmalıdır Valf bağlantılarını bozmaz. Valf gövdesini düzeltin Titreşemeyeceği. Titreşim patlama bağlantı borularına yol açabilir.
- Boruları kaynak yapmadan/lehimlemeden önce Valften akış doğrudur.
- Borular bakımla kaynaklanmalı/lehimlenmelidir. Kirden kaçınmak için ve ölçek (oksit) oluşumu, inert gaz önerilir kaynak/lehimleme için.
- Alev, kavşaktan emin olacak kadar büyük olmalıdır Hızlı ısınır ve valf çok ısınmaz.
- Alev valften uzaklaştırılmalıdır.
- Kaynak/lehimleme sırasında valfi ıslak bir bezle soğutun Örnek, çok ısınmamasını sağlamak için.
- Valf gövdesi ve bağlı borular gecikmeli olmalıdır.
- Aktüatör gecikmeli olmamalıdır. Valf, montaj talimatları ile tamamlanır 74 319 0707 0.
Bakım Notları
Soğutucu akışkan valfi bakım gerektirmez. Valfın iç kısmı büyük aşınmaya maruz kalırsa, valf değiştirilerek onarılabilir asr..n valf eki.
İmha etmek
Valf, bertaraf için elektrik ve elektronik ekipman olarak kabul edilir geçerli Avrupa Direktifi açısından ve bertaraf edilmeyebilir yerli çöp gibi.
- Valfin bu amaç için sağlanan kanallardan atın.
- Tüm yerel ve şu anda uygulanabilir yasa ve düzenlemelere uyun.
Garanti
Uygulamaya özgü teknik veriler gözlemlenmelidir. Belirtilen sınırlar gözlenmezse, Siemens herhangi bir sorumluluk üstlenmez.
