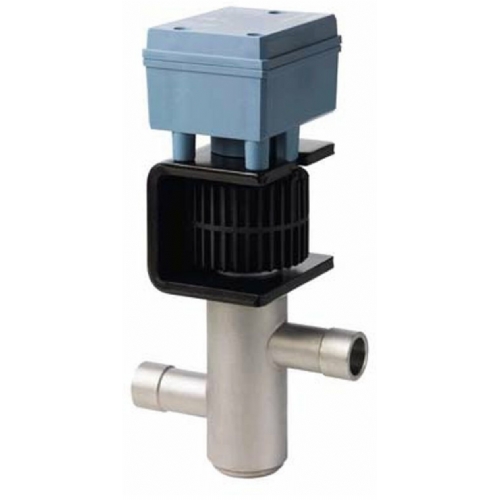

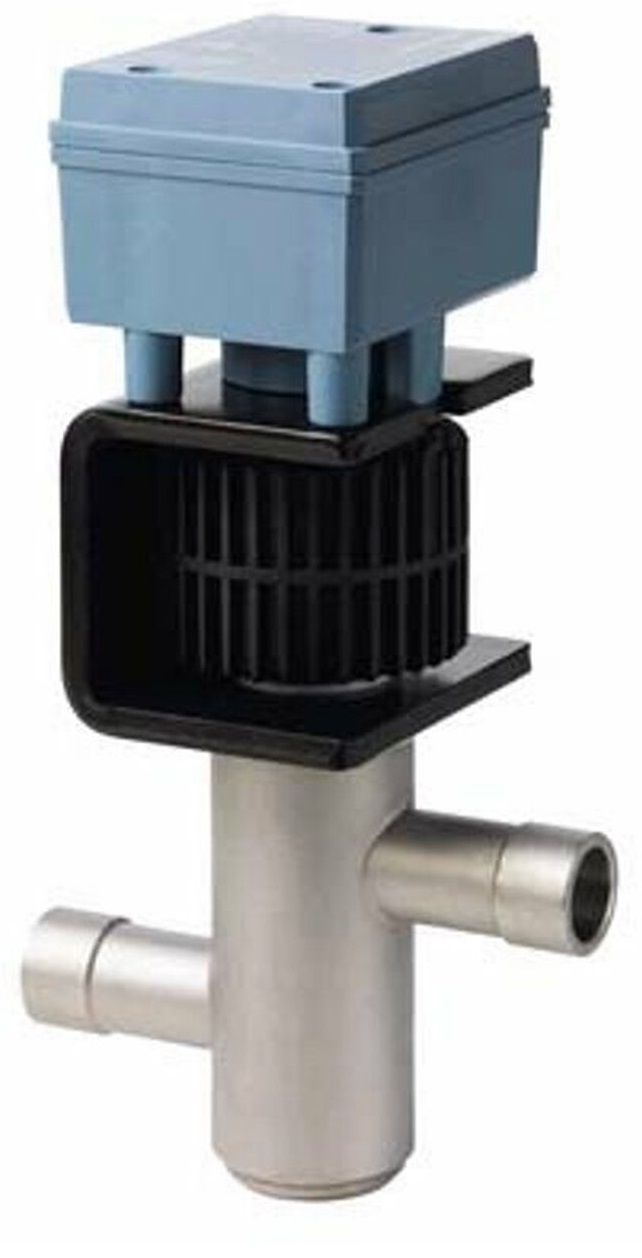

Modülasyonlu soğutucu vanaları manyetik aktüatörlü, PS45 MVL661..-.. Emniyet soğutucuları için hermetik olarak kapatılmış
- Genleşme, sıcak gaz ve emiş kısma uygulamaları için bir vana tipi
- Dışarıya doğru hermetik olarak kapatılmış
- Seçilebilir standart arayüz DC 0/2...10 V veya DC 0/4...20 mA
- Yüksek çözünürlük ve kontrol doğruluğu
- Hassas konumlandırma kontrolü ve konum geri bildirim sinyali
- Kısa konumlandırma süresi (< 1 s)
- Enerjisizken kapalı
- Sağlam ve bakım gerektirmez
- 0,25 ila 12 m³/h kvs değerlerine sahip altı vana boyutu
Kullanım
MVL661..-.. soğutucu vanası, soğutucular ve ısı pompaları dahil olmak üzere soğutucu devrelerinin modülasyonlu kontrolü için tasarlanmıştır. Genleşme, sıcak gaz ve emiş kelebeği uygulamalarının yanı sıra yaygın olarak kullanılan tüm soğutucularla (R134a, R448A, R449A, R450A, R452A, R513A vb.) ve R744 (CO2) ile kullanılabilir.
Fonksiyon / mekanik tasarım
- Ayar noktası ve ölçülen değer için 4 seçilebilir standart sinyal
- Kvs değerini nominal değerin %63'üne düşürmek için DIP anahtarı
- Emiş kelebeği uygulamaları için minimum strok ayarı için potansiyometre
- Otomatik strok kalibrasyonu
- "Valf kapalı" veya "Valf tamamen açık" için zorunlu kontrol girişi
- Çalışma durumunu gösteren LED
MVL661..-.., DC 0/2...10 V veya DC 0/4...20 mA çıkış sinyali veren Siemens veya üçüncü taraf kontrolörler tarafından çalıştırılabilir.
En iyi kontrol performansı için, kontrolör ve valf arasında 4 telli bir bağlantı öneriyoruz. DC voltajıyla çalışırken, 4 telli bağlantı zorunludur!
Valf stroku, kontrol sinyaline orantılıdır. Konumlandırma sinyali kesilirse veya bir elektrik kesintisi durumunda, valfin geri dönüş yayı otomatik olarak A → AB kontrol yolunu kapatır.
Boyutlandırma
- Doğrudan valf boyutlandırması için, ilgili uygulama için tablolara bakın (sayfa 12'den). Doğru valf boyutlandırması için, yerel Siemens ofisinizden edinebileceğiniz "
- Soğutma Valfi Seçim Programı RVASP" valf boyutlandırma yazılımını kullanmanızı öneririz.
- Soğutma kapasitesi Q0, kütle akışının, ilgili soğutucu için h, log p-grafiğinde bulunan özgül entalpi farkıyla çarpılmasıyla hesaplanır.
- Soğutma kapasitesini daha kolay belirlemeye yardımcı olmak için, her uygulama için bir seçimgrafiği sağlanmıştır (sayfa 12 ve sonrası). Doğrudan veya dolaylı sıcak gaz baypas uygulamalarında, soğutma kapasitesi hesaplanırken Qc'nin entalpi farkı (yoğuşturucu kapasitesi) da hesaba katılmalıdır.
- Buharlaşma ve/veya yoğuşma sıcaklıkları tablolarda gösterilen değerler arasındaysa, soğutma kapasitesi doğrusal enterpolasyonla makul bir doğrulukla belirlenebilir (sayfa 12 ve sonrasındaki uygulama örneklerine bakın).
Tablolarda verilen çalışma koşullarında, vana boyunca izin verilen diferansiyel basınç
∆pmax dikkate alınmaz.
Buharlaşma sıcaklığı 1 K artırılırsa, soğutma kapasitesi yaklaşık %3 artar. Buna karşılık, alt soğutma 1 K artırılırsa, soğutma kapasitesi yaklaşık %1 ila %2 artar (bu yalnızca yaklaşık 8 K'ye kadar alt soğutma için geçerlidir).
Mühendislik notları
- Uygulamaya bağlı olarak, ek kurulum talimatlarına uyulması ve uygun güvenlik cihazlarının (örn. presostatlar, tam motor koruması, vb.) takılması gerekebilir.
- Valf yuvasının içindeki contanın hasar görmesini önlemek için, basınç testinden sonra tesisin düşük basınç tarafında havalandırılması gerekir (vana portu AB) veya basınç testi ve havalandırma sırasında vana tamamen açık olmalıdır (güç kaynağı bağlı ve maksimumda konumlandırma sinyali veya G → ZC ile zorla açma).
- Genleşme uygulamalarında flaş gazı oluşumunu önlemek için, akışkan borusundaki soğutucunun hızı 1 m/s'yi geçmemelidir. Bunu sağlamak için, akışkan borusunun çapı, vanaya bağlantılar yapmak için küçültme parçaları kullanılarak vananın nominal boyutundan büyük olmalıdır. Valf, kalifiye personel tarafından monte edilmeli ve devreye alınmalıdır. Aynısı, yedek elektronik aksam ve kontrol cihazının (örn. SAPHIR veya PolyCool) yapılandırması için de geçerlidir. 90° 4716Z16 90°
- Soğutucu vanaları herhangi bir yönelimde monte edilebilir, ancakdik montaj tercih edilir.
- Boru sistemini, vananın yağın toplanabileceği tesisteki alçak bir noktaya yerleştirilmeyeceği şekilde düzenleyin.
- Borular, hizalamanın vana bağlantılarını bozmayacağı şekilde takılmalıdır. Vana gövdesini, titreşmeyecek şekilde sabitleyin. Titreşim, bağlantı borularının patlamasına neden olabilir.
- Boruları lehimlemeden önce, vanadan geçen akış yönünün doğru olduğundan emin olun.
- Borular dikkatlice lehimlenmelidir. Kir ve kireç (oksit) oluşumunu önlemek için, lehimleme için inert gaz önerilir. 00441
- Alev, bağlantı noktasının hızla ısınmasını ve vananın çok fazla ısınmamasını sağlayacak kadar büyük olmalıdır.
- Alev, vanadan uzağa yönlendirilmelidir.
- Lehimleme sırasında, vanayı ıslak bir bezle soğutun, fveya örneğin,
çok ısınmamasını sağlamak için.
- Vana gövdesi ve bağlı boru tesisatı gerilimli olmalıdır.
- Aktüatör gerili olmamalıdır.
Vana, montaj talimatları 74 319 0232 0 ile birlikte eksiksiz olarak tedarik edilir.
Soğutucu vanası bakım gerektirmez.
Vana onarılamaz. Komple bir ünite olarak değiştirilmesi gerekir.
Düzeltme faktörlü vana boyutlandırma
Aşağıdaki sayfalardaki uygulamalar ve tablolar vanaların seçilmesine yardımcı olmak için tasarlanmıştır. Doğru vanayı seçmek için aşağıdaki veriler gereklidir:
- Uygulama
- Genleşme (sayfa 12'den başlayarak)
- Sıcak gaz (sayfa 16'dan başlayarak)
- Emiş kelebeği (sayfa 18'den başlayarak)
- Soğutucu türü
- Buharlaşma sıcaklığı t0 [°C]
- Yoğuşma sıcaklığı tc [°C]
- Soğutma kapasitesi Q0 [kW]
Nominal kapasiteyi hesaplamak için aşağıdaki formülü kullanın:
- kvs [m³/h] = Q0 [kW] / K...* * K... genleşme için = KE
sıcak gaz için = KH
emiş kelebeği için = KS
- Tesisin nominal soğutma kapasitesi için teorik kv değeri, seçilen vananın kvs değerinin %40'ından az olmamalıdır.
- Doğru vana boyutlandırması için "Soğutma
Vanası Seçim Programı RVASP" vana seçim programını öneririz. Aşağıdaki sayfalardaki uygulama örnekleri yalnızca prensiplerle ilgilidir. Güvenlik elemanları, soğutucu toplayıcılar vb. gibi kuruluma özgü ayrıntıları içermezler.
