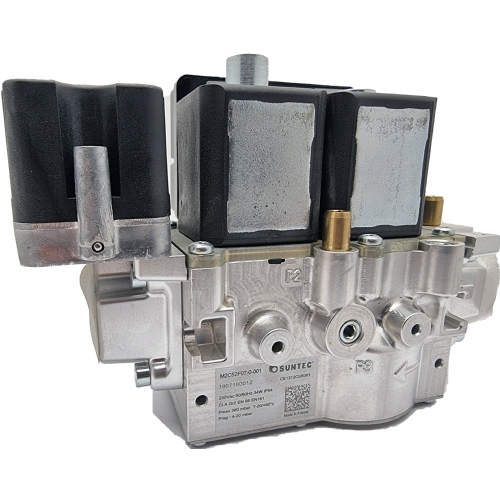

SUNTEC, GAZ VANASI M2C MULTİBLOK, GAZ, VENTİLİ
ÇALIŞMA BASINCI
GİRİŞ PMAX 360 mBAR
ÇIKIŞ BASINCI
- • 4-20 mbar M2C52F07, M2C52S07,
- • 4-50 mbar M2C55F07, M2C55S07,
SUNTEC M 2C gaz valfi, 1 aşamalı bir sistemdir.
Bu kombine gaz valfi, 2 emniyet valfinden ve sabit basınç regülatöründen oluşur.
servo regülatör tarafından kontrol edilir.
UYGULAMALAR
SUNTEC gaz valfi, toplu veya endüstriyel basınçlı jet brülörleri için önerilir.
Tüm gaz tesisatlarında SUNTEC kombine gaz vanasının kullanılması önerilir.
360 mbar'a kadar giriş basıncı için bir emniyet kapatması ve basınç kontrolü gerektirir.
1., 2. ve 3. aile gazları ile kullanıma uygundur (EN 437'ye göre).
ÇALIŞMA PRENSİBİ
Emniyet valfı
M2C gaz valfi, doğrudan etkili, elektrikle çalışan iki A sınıfı otomatik emniyet valfinden oluşur. ameliyat edildi. Dinlenme durumunda, her iki emniyet valfi de kapalıdır; bu nedenle gaz, ? odasının ötesine akamaz. Enerji verildiğinde, bobinler açılır ve gaz akışını hazneden ? hazneye bırakır. ? emniyet valfi V1 için (V2 için hazne ?'den hazne ?'ye). Enerji kesildiğinde, her bir emniyet valfi 0,2 s içinde kapanır. Basınç düzenleyici Gaz valfi basınç regülatörü normalde kapalı tiptedir ve pnömatik olarak bir servo sistem Servo sistem, dengeyi sağlamak için ana regülatör valf açıklığını kontrol eder
- –bir diyafram aracılığıyla
- – aşağı akış basıncı ayarlanmış bir ayar noktasına vida S tarafından Verilen bu ayar noktası ile ilgili olarak, eğer haznedeki gaz basıncı ? ise:
- • İndirin, servo regülatör açılır ve kaldırmak için hazneye basınç gönderir ana diyafram. Ardından basınç regülatörü açılır.
- • Üstte, servo regülatör kapanır ve hazneye daha az basınç gönderir. ana diyaframı indirin. Regülatör kısmen kapanır.
- Regüle edilen basınç azalır.
- • Ayarlı basınca eşit, servo regülatör, korumak için açıklığını korur. haznedeki basınç.
- Düzenlenen basınç sabit kalır. Bu tasarım, aşağı akış basıncını düzenlerken mükemmel hassasiyet sağlar, yukarı akış basınç değişikliği veya akış aşağı akış değişikliklerinden bağımsız olarak. Yavaş açma (M2**S) V2 emniyet valfinin üzerine yerleştirilmiş bir hidrolik amortisör, emniyet valfi V2'nin hareketi ve böylece yanmada aşamalı bir gaz akışı uygulanması başlangıç aşamalarında oda. Hidrolik amortisör, V2 ayarlanabilir emniyet valfinin yavaş açılmasını garanti eder 30 saniyeye kadar. Bir baypasın varlığı, emniyetin hızlı bir şekilde açılmasını (akışın başlatılmasını) da garanti eder. valf V2, maksimum akışın %80'ine kadar ayarlanabilir.
