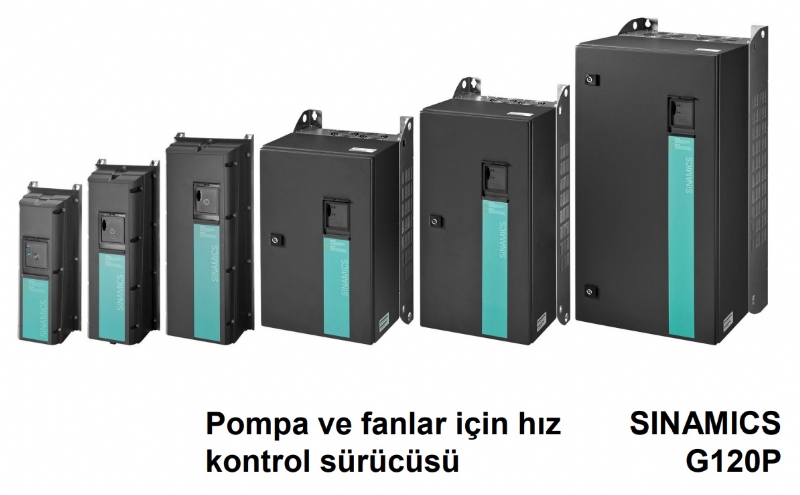

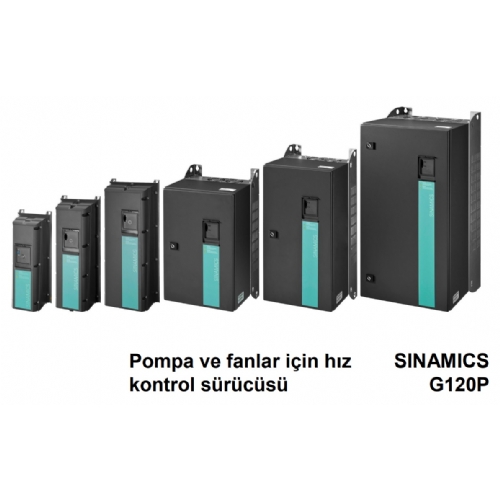

SIEMENS G120P-75/35A İNVERVER HIZ SÜRÜCÜ
Binayla ilgili uygulamalarda pompa ve fan motorlarını kontrol etmek amacıyla enerji açısından optimize edilmiş açık çevrim veya kapalı çevrim hız kontrolü için değişken hızlı sürücüler.
- Güç aralığı: 0,75 kW ila 75 kW (IP20) / 90 kW (IP55)
- RS485/USS, Modbus/RTU, BACnetMS/TP, P1 ile standart
- Opsiyonel PROFIBUS DP, CANopen, PROFINET IO
- 4 dahili PID kontrol cihazı
- Yüksek koruma derecesi IP55/UL Tip 12 ve pano kurulumu için IP20 EMC filtreli Sınıf A (C2) veya Sınıf B (C1)
- Güç ve kontrol elektroniğinin modüler tasarımı
Kullanmak
- İklimlendirmede besleme ve tahliye fanlarının talep kontrollü hız kontrolü sistemler
- HVAC sistemlerinde sirkülasyon pompalarının talep kontrollü hız kontrolü
- Pompaların dolum seviyesinin basınç artışı ve kontrolü
Fonksiyonlar
- Pompalara ve fanlara özel işlevler zaten entegre edilmiştir
- Otomatik yeniden başlatma
- Elektrik kesintisi veya arıza sonrasında uygulama yeniden başlatılıyor
- Uçan yeniden başlatma
- Motor çalışırken değişken hız sürücüsü devreye giriyor
EKO modu
- Motor akımının gerçek yük koşullarına otomatik olarak uyarlanması, örn. için Düşük dinamik yanıta ve sabit hız ayar noktasına sahip uygulamalar Motor aşamalandırması
- 1 ila 4 motorun eş zamanlı çalışmasını gerektiren uygulamalar için yüke bağlı olarak, ör. Son derece dalgalanan akış hacimlerinin kapalı döngü kontrolü Hazırda Bekletme: Sürücü gerçek ayar noktalarına göre başlatılır/durdurulur
- 4 entegre PID kontrol cihazı Sürücünün hızını basınç, sıcaklık, akış hızının bir fonksiyonu olarak kontrol etmek için, seviye, hava kalitesi ve diğer süreç Değişkenleri
Temel Hizmet Modu
Değişken hızlı sürücünün kullanılabilirliğini artıran özel çalışma modu Yangın durumunda tahrik sistemi Çok bölgeli denetleyici Basınç veya sıcaklık için 3 sensöre kadar bir bölgenin kontrolü veya Her biri bir sensöre sahip iki bağımsız bölgenin kontrolü
Baypas modu
- Ayar noktasına ulaşıldığında veya bir arıza meydana geldiğinde şebeke çalışmasına geçiş yapılır Programlanabilir zaman anahtarları (x 3 adet)
- Gerçek zamanlı saat Zamana bağlı proses kontrolleri için, örn. ısıtma kontrolü için sıcaklık azaltımı gece Serbestçe programlanabilen mantıksal fonksiyon blokları
- Basit PLC fonksiyonlarını simüle etmek için Sıcaklık sensörlü ve sıcaklık sensörsüz motor izleme (PTC, KTY ve ThermoClick aracılığıyla) sensör)
- Aşırı akım koruması Tork izleme Aşırı gerilim koruması (Vdc_max kontrol cihazı) DC fren kullanarak frenleme fonksiyonu
Bağlantılar ve arayüzler
- CU230P-2 Kontrol Ünitesinin Fieldbus arayüzü isteğe bağlı olarak
- RS485/USS, Modbus/RTU, BACnetMS/TP, P1 (standart teslimat)
- PROFIBUS DP
- CANopen
- PROFINET IO
- Sıcaklık sensörlerinin doğrudan bağlantısı için 2 x LG-Ni1000-/Pt1000 arayüzü Yardımcı ekipmanın doğrudan bağlantısı için 230 V röle Potansiyel aktarımları önlemek için ayrı bir potansiyel grubuna sahip izole dijital girişler Ek gereksinim gerektirmeden EMC uyumlu kurulum için izole edilmiş analog girişler bileşenler
Enerji verimliliği
- Optimize edilmiş sürücü topolojisi
Harmonik akımlar ve IEC/EN 61000-3-12 ile uyumlu THD için sınır değerler
120)
- Azaltılmış hat harmonikleri
- birleştirme alanı gereksinimleri
- -bölümler Uygulanan enerji tasarrufu fonksiyonları
- Kullanıcı dostu olma
Aşağıdaki işlevler ve kaynaklar yüksek derecede kullanıcı dostu olmasını sağlar:
- IOP-2-BT operatöründe "yerleşik" basit, uygulamaya özel devreye alma sihirbazları
paneli (Akıllı Operatör Paneli) Daha karmaşık uygulamalar için STARTER devreye alma aracına entegrasyona yönelik net metin komut dosyaları
- uygulamalar
- Açık metin ekranlı ve kapsamlı teşhis fonksiyonlarına sahip operatör paneli (IOP-2-BT)
- Depolama için SINAMICS mikro hafıza kartı (MMC)/SIMATIC hafıza kartı (SD kart)
- parametre ayarları, klonlama ve yerel devreye alma A'dan C'ye kadar kasa boyutları için besleme kabloları ve motor kabloları için geçmeli klemensler
- Tasarım bağlantısı
- G120P, Sürüm 4.1'den itibaren Desigo sistemleriyle uyumludur ve Modbus ve USS.
Yazılım
- STARTER devreye alma yazılımını kullanma lisansı G120P BT paketine dahildir. En son sürümü www.siemens.com/starter adresinde bulabilirsiniz.
- STARTER ayrıca SINAMICS G120P PC invertör bağlantı seti 2'ye bir bağlantı olarak dahildir. aksesuar veya ayrıca sipariş edilebilir. Bkz. Aksesuarlar.
Bileşenler
SINAMICS G120P, SINAMICS Kontrol Ünitesi CU230P-2 BT ile Pompa ve fan için uyumlaştırılmış ve koordine edilmiş SINAMICS Güç Modülü PM230
uygulamaların yanı sıra bir operatör paneli veya bir kapatma kapağı. Operatör paneli veya kapatma kapağı teslimat kapsamına dahil değildir ve ayrı olarak sipariş edilmelidir. CU230P-2'nin aşağıdaki versiyonları mevcuttur:
- USS, Modbus RTU, BACnetMS/TP ve P1 için RS485 arayüzlü CU230P-2 BT. Bu G120P paketinin standart tedarik kapsamına dahildir.
- CANopen arayüzlü CU230P-2 CAN. İsteğe bağlı olarak sipariş verin.
- PROFIBUS DP arayüzlü CU230P-2 DP. İsteğe bağlı olarak sipariş verin.
- PROFINET IO arayüzlü CU230P-2 PN. İsteğe bağlı olarak sipariş verin.
PM230 Güç Modülü aşağıdaki versiyonlarda mevcuttur:
- Entegre EMC filtresi A (C2) veya entegre EMC filtresi B (C1) ile IP55
- Entegre EMC filtresi A (C2) ile IP20 veya harici EMC filtresi B (C1) ile filtrelenmemiş
- Entegre A filtreli IP20 veya geçmeli tasarımda filtrelenmemiş (ayrıca mevcut değildir)
- paket, bunun ayrı olarak sipariş edilmesi gerekir.)
Seçenekler
- IP55 montajı için arka paneller, FSA-FSC çerçeve boyutları Soğutma kapasitesini sağlamak için FSA'dan FSC'ye kadar kasa boyutlarında IP55 cihazlar monte edilmelidir doğrudan düz bir duvara. Bu mümkün değilse, örneğin askıya alma durumunda bara sistemine kurulumda, bir hava kılavuz levhası (ayrı olarak satılır) takılmalıdır.
- Bu boyuta göre kesilmiştir ve karşılık gelen deliklerle birlikte gelir, böylece doğrudan üzerine vidalanabilir Güç Modülünün arkası.
- Sipariş bilgilerini tür özetinde bulabilirsiniz.
- IP55 cihazlar için kurulum setleri FSA'dan FSF'ye kadar her kasa boyutuna uygun montaj seti sipariş edilebilir. Bu doğru kablolama için gerekli tüm kurulum malzemelerinin mevcut olduğundan emin olmanızı sağlar.
- Setler, daha büyük bir terminal için ayrı kauçuk contalı poliamid kablo rakorlarından oluşur
- güç kaynağı ve kontrol kabloları için alanın yanı sıra yüksek kaliteli EMC kablo rakoru Korumanın muhafazaya beslenmesini sağlayan motor kablosu. Bu gerekli EMC C1 standardına uymak için.
Notlar
Mühendislik SIZER yazılımı kapsamlı fiziksel ve teknik altyapısıyla kullanıcılara destek olur bilgi. www.siemens.com/sizer
Kurulum
- Kontrol kabini olmadan kullanın, yani duvara monte edin
- IOP-2-BT, kapatma kapağı veya BOP-2 kullanıldığında IP55
- Açık havada kullanıma izin verilmez
- Kontrol kabininde kullanıldığında IP20
Devreye alma
Aşağıdaki kaynaklar uzman bilgisi gerektirmeden hızlı devreye almayı kolaylaştırır:
- Standart uygulamalar için grafik ekran formlarına sahip STARTER yazılım aracı Uygulamaya özel sihirbazlar (IOP-2-BT) Az sayıda kendi kendine seçilen parametreye sahip kullanıcı tanımlı parametre listesi El tipi versiyonu kullanarak basit yerel devreye alma
- IOP-2-BT veya MMC kartıyla klonlama fonksiyonunu kullanarak seri devreye alma
- Entegre yardım fonksiyonunu (IOP-2-BT) kullanarak dokümantasyon olmadan devreye alma
Operasyon
Kontrol Ünitesi RDY (Hazır) ve BF (Bus Arızası) olmak üzere iki LED ile donatılmıştır. kırmızı veya yeşil sabit veya yanıp sönen ışık göstererek sürücünün durumunu belirtin.
Bakım
SINAMICS G120P değişken hızlı sürücüler, Güç Belirli koşullar altında sürücüyü yeniden devreye almadan gerektiğinde modül. olarak Modüler tasarımın bir sonucu olarak, yalnızca arızalı bireysel bileşenin değiştirilmesi gerekir. onarım olayı. SINAMICS G120P bakım dostudur. Fanlar kontrol edilmeli ve nerede
ilgili, yaklaşık olarak her 40.000 çalışma saatinde bir değiştirilir.
