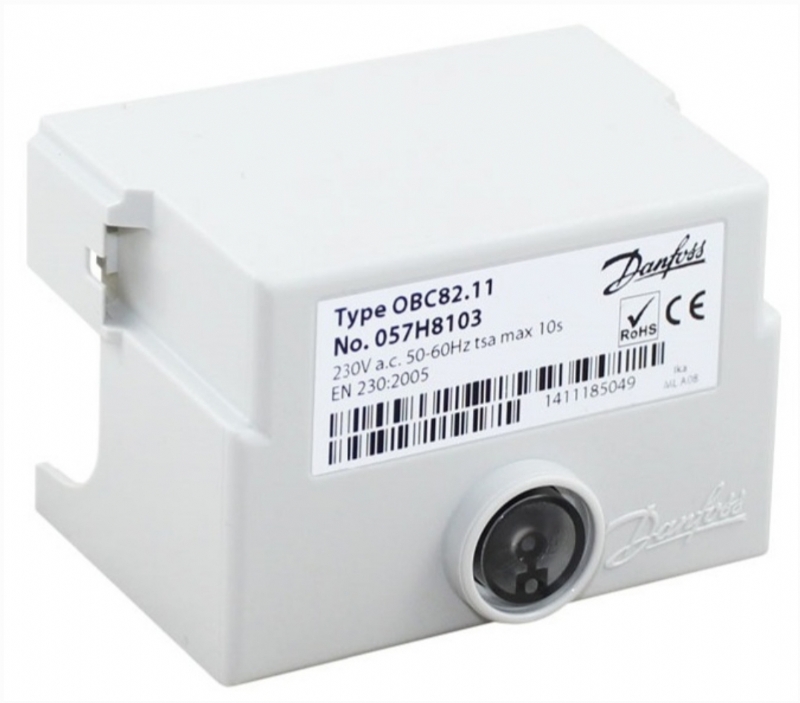

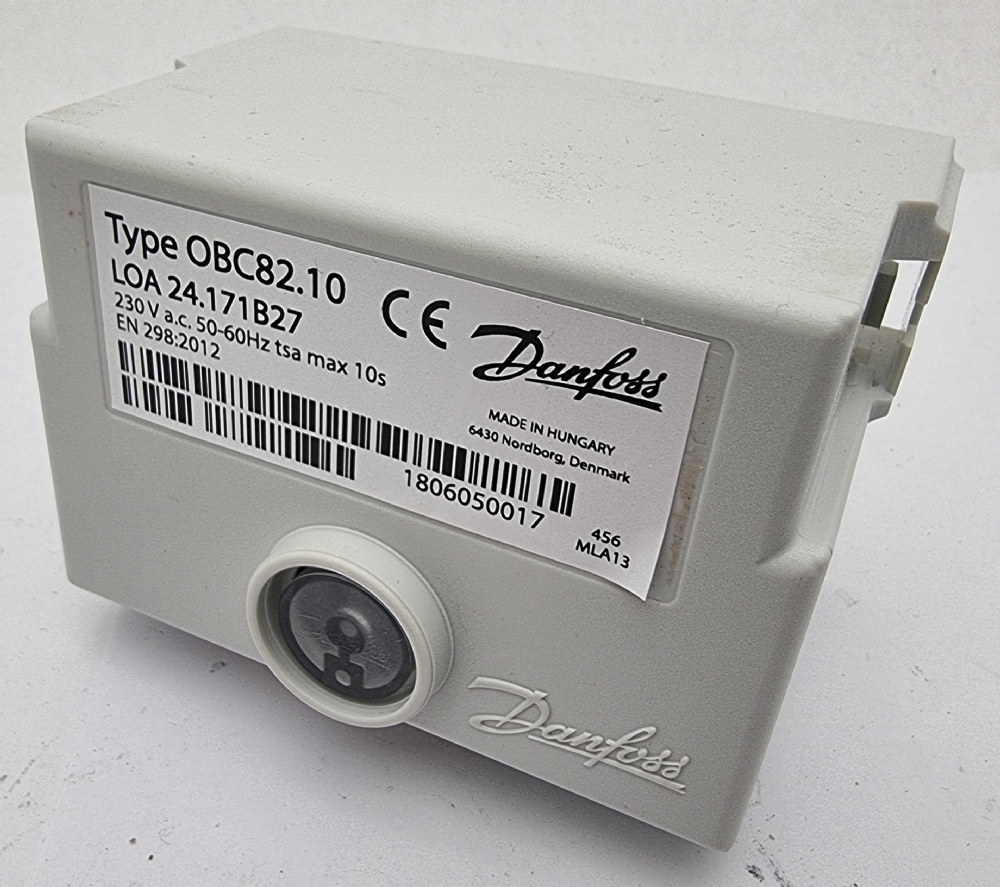

Danfoss OBC 82.10 Electronic Oil Burner Control
Brülör Sıvı Yakıt Ateşleme Rölesi
Mikroişlemci tabanlı kontrol OBC 82.10 bağımsız olarak kararlı ve hassas zamanlamalar sunar. besleme voltajı ve ortamdaki değişiklikler hava sıcaklığı. Kontrol, düşük voltaj korumalıdır EN 298: 2012 uyarınca. Düşük voltaj durumunda kontrol önleyecektir brülörün çalıştırılması ve aynı anda bir flaş kodu göster. Bunun yanı sıra en fazla beş hata türleri flaş kodlar olarak okunabilir. kontrol kilitli durumda. Tasarım gereksinimlerine uygundur. RoHS ve WEEE direktifi.
Uygulama ve özellikler
- 30 kg/saate kadar 2 kademeli brülörler için
- Ön ısıtıcılı veya ön ısıtıcısız brülörler için
- Kesin ve tekrarlanabilir zamanlamalar
- İçinde alev kesintisi nedeniyle 3 yeniden başlatmada sınırlama aynı çalışma süresi
- 10 dakika sınırlaması. ön ısıtma süresinde
- Uzak alarm çıkışı
- Kilitleme nedeninin belirtilmesi
- Ön ısıtma ve çalıştırma göstergesi
İşlev
OBC 82.10, devreye alma ve devreden çıkarma işlemlerini kontrol eder. yağ yakıcının bileşenleri ve monitörleri yanma döngüsü güvenli bir şekilde gerçekleştirilir.
Kazan termostatı (TR) devreye girdiğinde, ısıtma Yağ ön ısıtıcısındaki (OFV) yağın boşalması başlayacaktır. Serbest bırakma sıcaklığına ulaşıldığında ve
yağ ön ısıtıcısının termostatı (OTR) devreye girer, brülör motoru ön temizlemeyi ve gücü başlatacak ateşlemeye aynı anda uygulanacak (TT). Ön ateşleme ve ön temizlemeden sonra yağ, valf V1 tarafından serbest bırakılacaktır. açıldı ve ardından V2 açılacak. Kazan termostatı açıldıktan sonra ısıtma periyodu gücü kesilecek ve tüm çıkışlardaki röleler açılacak ve hazır olacak sonraki başlatma döngüsü. İşletim bilgileriOBC 82.10, iki renkli bir LED ile donatılmıştır hem çalışma durumunu gösteren hem dekilitlemeye neden olan hataların nedenlerini belirtin. Çalışma kilitlemesi durumunda, nedeni basılı tutularak hata flaş kodu olarak okunabilir. sıfırlama düğmesini en az 5 saniye basılı tutun ve sonra serbest bırakın. Düşük voltaj, ancak otomatik olarak görüntülenir. Sıfırlama yapılabilir doğrudan alarm modunda (sabit kırmızı ışık) veya için sıfırlama düğmesine basarak flaş kod modu en az 0,5 saniye, ancak en fazla 3 saniye. Flaş kodu modunda geri dönmek mümkündür. sıfırlama düğmesini basılı tutarak alarm modu tekrar en az 5 saniye Normal operasyon Kazan termostatı (TR) devreye girdiğinde, sıfırlama düğmesi yeşil renkte yanıp söner. Ön ısıtıcı termostat (OTR) devreye girer, sıfırlama düğmesi yanar yukarı sabit yeşil. Kazan termostatı ne zaman
kesilir, yeşil ışık söner.
Çalışma sırasındaki hatalar (flaş kodları):
- Şebeke gerilimi daha önce 185 V'nin altına düşerse başlatma, kontrol engellenecek Başlangıç. Şebeke gerilimi 170'in altına düşerse V çalışma sırasında, yağ beslemesi ve brülör durdurulacak. Her iki durumda da sıfırlama düğmesi otomatik olarak 8 kez yanıp sönecektir. Şebeke gerilimi 185 V'a ulaştığında, kontrol normal şekilde yeniden başlayacaktır. lütfen aklınızda bulundurun şebeke elektriği varsa kontrolün sıfırlanamayacağını voltaj 170 V'un altında.
- Şebeke gerilimi 264 V'u aşarsa, kontrol otomatik olarak alarm moduna girecektir. Aşırı gerilimin kesilmesinin amacı, sadece elektronikleri korumak için değil kontrol, aynı zamanda diğer bileşenler brülör.
- Çalışmanın son aşamasında ışık kaydedilirse ön temizleme süresi, kontrol serbest bırakılmayacak yağ ve alarm moduna girecektir.
- Başlangıçta alev oluşmadıysa, yani. tarafından güvenlik süresinin sonunda, kontrol alarm moduna girin.
- sırasında bir alev kesintisi durumunda operasyondan sonra yağ beslemesi kesilecektir. en fazla 1 saniye ve kontrol brülörü yeniden başlatın. Alev arızası daha fazla meydana gelirse aynı çalışma döneminde üç defadan fazla (TR bağlı), kontrol alarma girecek moda.
- Ön ısıtıcıdaki serbest bırakma sıcaklığı 10 dakika içinde ulaşılmazsa, kontrol alarm moduna girecektir. OBC 82.10 işlemci ayrıca TT, V1 ve V2'de çıkışlar. Elektrik gibi hatalar varsa çıkışlarda gürültü (EMC) kaydedilir, kontrol alarm moduna girecektir.
Led Işık Arıza Kodu
- Yanlış ışık 2 defa yanıp söner
- Güvenlik süresi geçtiğinde alev yok 3 kez yanıp sönme
- Aynı anda üçten fazla yeniden başlatma döngü 4 defa yanıp söner
- Maks. ön ısıtıcı aşımında bekleme süresi (10 dak) 5 defa yanıp söner
- 264 V a.c.'nin üzerinde besleme gerilimi 6 defa yanıp söner
- Düşük voltaj
- Uygulama hatası (EMC) sabiti yanıp söner
