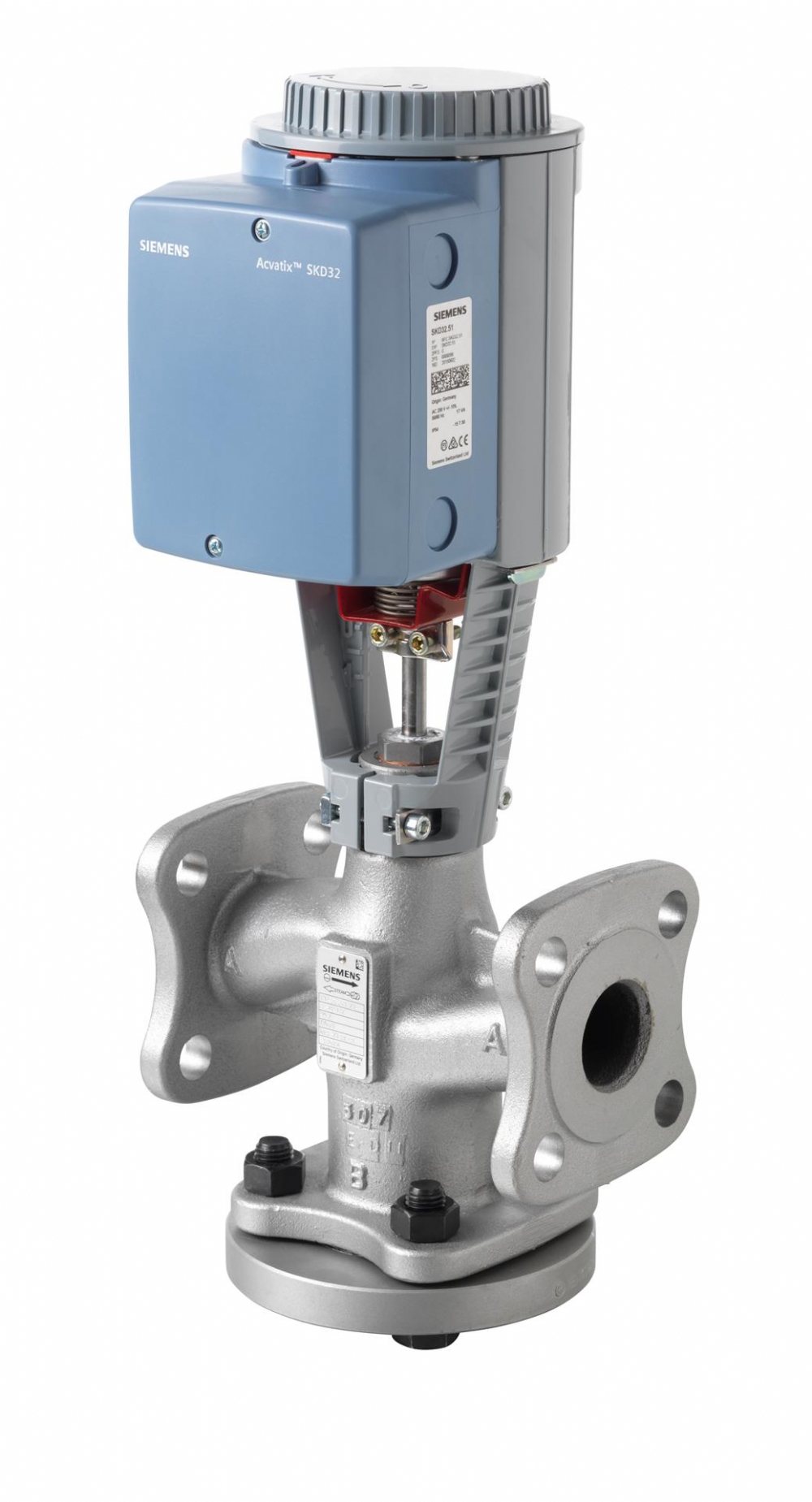

SIEMENS MKD563.15-0.8 DN 15, KVS: 0,8, AC 24 V, DC 0…10 V, DC 4…20 MA, 0…1000 ?, KAPATMA BASINCI 25 BAR ACVATIX VANA
741 0.0
28977.67 https://www.brulorparcasi.com Stoklarda! Hemen Sipariş Ver!

SIEMENS MKD563.15-0.8 DN 15, KVS: 0,8, AC 24 V, DC 0…10 V, DC 4…20 MA, 0…1000 ?, KAPATMA BASINCI 25 BAR ACVATIX VANA

DN 15, KVS: 0,8, AC 24 V, DC 0…10 V, DC 4…20 MA, 0…1000 ?, KAPATMA BASINCI 25 BAR
Stok Kodu20242960
İndirimli
Ürün
Kdv Hariç 24.148,05  + KDV66.954,89
Stokta var
Bu üründen Adet

Ürün Açıklaması

SIEMENS MKD563.15-0.8 DN 15, KVS: 0,8, AC 24 V, DC 0…10 V, DC 4…20 MA, 0…1000 ?, KAPATMA BASINCI 25 BAR ACVATIX VANA

Kontrol cihazı PN25, DIN EN 14597'ye göre emniyet

fonksiyonu

Önceden monte edilmiş vana-aktüatör kombinasyonları

  • MK..533.. Çalışma voltajı AC 230 V, 3 konumlu kontrol sinyali
  • MK..563.. Çalışma voltajı AC 24 V, kontrol sinyali DC 0...10 V, 4...20 mA veya 0...1000 Ω
  • MK..563.. Akış karakteristiği, konum geri bildirimi, strok kalibrasyonu, LED durum göstergesi, geçersiz kılma kontrolü seçimi
  • Elektrohidrolik aktüatörler
  • DIN EN 14597'ye göre emniyet fonksiyonu ile
  • Konum göstergesi ile
  • Yardımcı anahtarlar ve potansiyometre ile opsiyonel fonksiyonlar
  • Nodüler döküm demir EN-GJS-400-18-LT vana gövdesi
  • DN 15...150
  • kvs 0,16...315 m3/h

Kullanım

DIN EN'ye göre emniyet kapatma fonksiyonlu kontrol cihazları 14597 bölgesel ısıtma, ısıtma, havalandırma ve klima sistemlerinde aşırı sıcaklık ve basınca karşı koruma için. Açık ve kapalı devreler için (bkz. sayfa 10 "Kavitasyon").

Mühendislik notları

  • Geri dönüş borusuna takılmasını öneriyoruz, çünkü bu borudaki sıcaklıklar ısıtma sistemlerindeki uygulamalar için daha düşüktür ve bu da sap sızdırmazlık bezinin ömrünü uzatır.
  • Açık devrelerde, kireç tortuları sonucu valf tapası sıkışabilir. Valfin düzenli aralıklarla (haftada iki ila üç kez) çalıştırılmasını öneriyoruz. Valf girişine bir süzgeç TAKILMALIDIR
  • Kavitasyonsuz akış sağlayın (bkz. sayfa 10).
  • Valfin güvenilirliğini sağlamak için, kapalı devrelerde bile valf girişine bir süzgeç takılmasını öneriyoruz.
  • Elektrik bağlantılarını yerel elektrik tesisatları yönetmeliklerine ve 21. sayfadaki dahili veya bağlantı şemalarına uygun olarak gerçekleştirin.
  • İnsanların ve mülkün güvenliğini sağlamak için tasarlanmış güvenlik yönetmeliklerine ve kısıtlamalara her zaman uyulmalıdır!
  • Kabul edilebilir sıcaklıklara uyun, 1. sayfadaki «Kullanım» ve 17. sayfadaki «Teknik veriler»e bakın.
  • Yardımcı bir anahtar gerekiyorsa, anahtarlama noktası tesis şemasında belirtilmelidir.
  • Her aktüatör özel bir kontrolör tarafından çalıştırılmalıdır (21. sayfadaki «Bağlantı şemaları»na bakın).
Montaj notları
  • Vana ve aktüatör önceden monte edilmiştir ve bir bütün olarak monte edilmeli ve kurulmalıdır.
  • Kontrol cihazı, tesisin yıkanması ve basınç testi için %50 strok değerine önceden ayarlanmıştır.

Dikkat: Anti-sabotaj vidaları çıkarıldığında DIN EN 14597'ye göre güvenlik
işlevi onayı sona erer!
Montaj ve kurulum talimatları kontrol cihazı ambalajında paketlenmiştir.

Devreye alma notları
  • Manuel ayarlayıcı, fabrikada teslim edildiği gibi anti-kurcalama vidalarıyla sabitlenmelidir.
  • Anti-kurcalama vidaları çıkarıldığında DIN EN 14597'ye göre emniyet fonksiyonu onayı sona erer.
  • Vana sapı geri çekilir: vana açılır = artan akış
  • Vana sapı uzar: vana kapanır = azalan akış
  • Sistemi devreye alırken, kablolamayı ve işlevleri kontrol edin ve gerektiğinde yardımcı anahtarları ve potansiyometreleri ayarlayın veya mevcut ayarları kontrol edin.
  • Aktüatör, yaklaşık %50'lik bir strok konumunu sabitleyen kırmızı kelepçe kolayca çıkarılabilene kadar AÇIK (vana açık) konumuna getirilir. AÇIK konumuna getirmek için terminal 21 ve Y1'e veya G-G0'a ve Y > %70'e voltaj uygulanmalıdır.

Bakım notları

MK..5.. kontrol cihazları bakım gerektirmeyen rakor malzemeleriyle donatılmıştır. Kontrol cihazına bakım yaparken:

  • Bakım veya servis için vanayı ve aktüatörü asla sökmeyin aksi takdirde DIN EN 14597'ye göre güvenlik fonksiyonu onayı sona erer.
  • Hidrolik devrenin pompasını kapatın
  • Aktüatöre giden güç beslemesini kesin
  • Sistemdeki ana kapatma vanalarını kapatın
  • Borulardaki basıncı boşaltın ve tamamen soğumalarını bekleyin
  • Gerekirse, terminallerden elektrik bağlantılarını ayırın

Tavsiye MK..563..: Servis veya bakımdan sonra tetik strok kalibrasyonu yapın.

Kontrol cihazı bir bütün olarak değiştirilmelidir, aksi takdirde DIN EN 14597'ye göre güvenlik fonksiyonu onayı sona erer. Hasarlı bir muhafaza veya kapak yaralanma riski oluşturur

  • ASLA bir aktüatörü vanadan sökmeyin
  • Vana-aktüatör kombinasyonunu (harekete geçirme cihazı) komple bir cihaz olarak sökmeyin
  • Üniteyi sökmek için yalnızca uygun şekilde eğitilmiş teknisyenleri kullanın
  • Aktüatörü, analiz ve bertaraf için bir hata raporuyla birlikte yerel Siemens temsilcinize gönderin
  • Yeni aktüatör cihazını (vana ve aktüatör) uygun şekilde monte edin

Parçalar uçabilir ve gergin geri dönüş yayı nedeniyle hasarlı bir vana muhafazası olan bir aktüatörü sökerken yaralanmalara neden olabilir.
Sızdırmazlık rakorlarının değiştirilmesine izin verilmez. Sızıntı olması durumunda, kontrol cihazının bir bütün olarak değiştirilmesi gerekir, aksi takdirde güvenlik işlevi için onay sona erer.

ÜRÜN ÇEŞİTLERİ
  • SIEMENS MKC563.125-220K
  • SIEMENS MKC563.150-315K
  • SIEMENS MKC563.65-63K
  • SIEMENS MKC563.80-100K
  • SIEMENS MKD533.15-0.16
  • SIEMENS MKD533.15-0.2
  • SIEMENS MKD533.15-0.25
  • SIEMENS MKD533.15-0.32
  • SIEMENS MKD533.15-0.4
  • SIEMENS MKD533.15-0.5
  • SIEMENS MKD533.15-0.63
  • SIEMENS MKD533.15-0.8
  • SIEMENS MKD533.15-1
  • SIEMENS MKD533.15-1.25
  • SIEMENS MKD533.15-1.6
  • SIEMENS MKD533.15-2
  • SIEMENS MKD533.15-2.5
  • SIEMENS MKD533.15-3.2
  • SIEMENS MKD533.15-4
  • SIEMENS MKD533.20-6.3
  • SIEMENS MKD533.25-10
  • SIEMENS MKD533.25-5
  • SIEMENS MKD533.25-6.3
  • SIEMENS MKD533.25-8
  • SIEMENS MKD533.32-16
  • SIEMENS MKD533.40-12.5
  • SIEMENS MKD533.40-16
  • SIEMENS MKD533.40-20
  • SIEMENS MKD533.40-25
  • SIEMENS MKD563.15-0.16
  • SIEMENS MKD563.15-0.2
  • SIEMENS MKD563.15-0.25
  • SIEMENS MKD563.15-0.32
  • SIEMENS MKD563.15-0.4
  • SIEMENS MKD563.15-0.5
  • SIEMENS MKD563.15-0.63
  • SIEMENS MKD563.15-0.8
