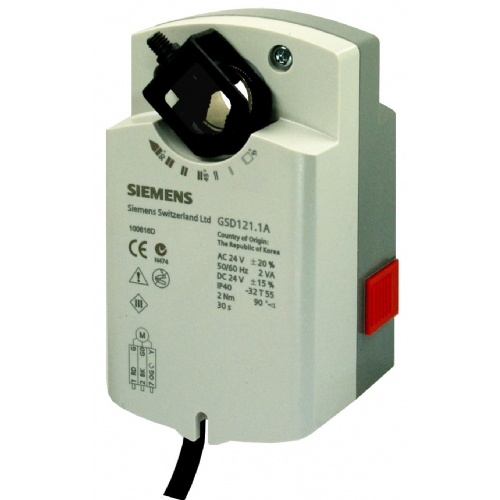

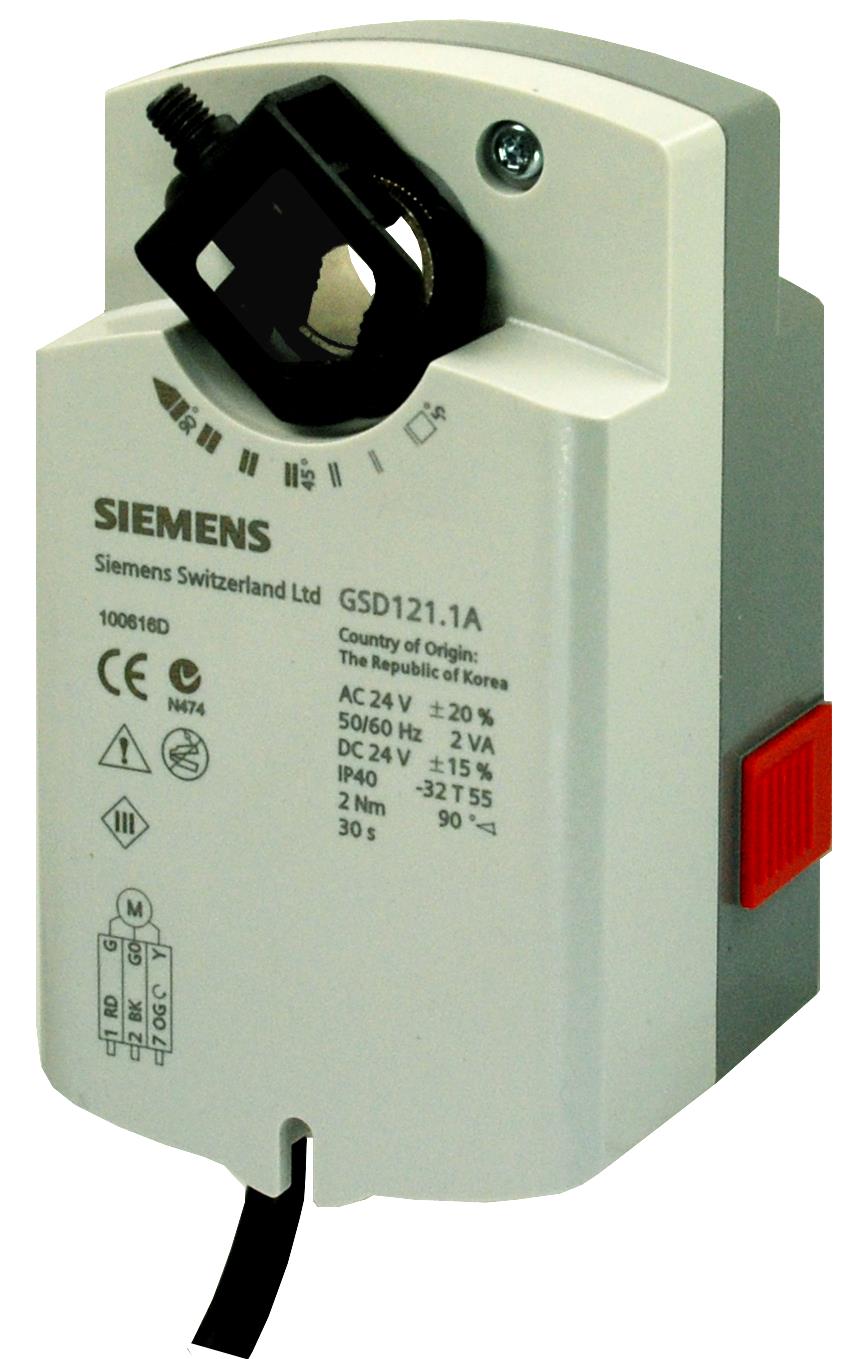

SIEMENS GSD321.1A OPENAIR DAMPER MOTOR
ÖZELLİKLER
Hava damper motorları GSD...1 Döner versiyon, AC/DC 24 V ve AC 230 V
- Açma-kapama kontrolü için elektrik motorlu döner aktüatörler (1 kablolu SPST)
- 2 Nm nominal tork
- AC/DC 24 V veya AC 230 V nominal gerilim
- 0,9 m bağlantı kablosuyla önceden kablolanmıştır
- Manuel ayarlama için kaydırıcı
- Yardımcı işlevler için yardımcı anahtar
Kullanmak
- 0,3 m2'ye kadar damper alanları için, sürtünmeye bağlıdır.
- Hava kanallarındaki hava akışını kontrol etmek amacıyla doğrudan tahrikli bölge damperleri için.
Aksesuarlar / Yedek parçalar
- Dönüş Sınırlayıcı Kiti ASK74.11
Mekanik tasarım
- Fiberglas takviyeli plastik
- Bakım gerektirmez, gürültüsüz
Mühendislik notları
- Bu bölümde şebeke ve sisteme yönelik genel ve sisteme özel düzenlemeler açıklanmaktadır.
- çalışma gerilimleri. Aynı zamanda kendi güvenliğiniz ve güvenliğiniz ile ilgili önemli bilgiler içerir. senin bitkin.
Kullanım amacı
- Bu aktüatörleri, temel sistem belgelerinde açıklandığı şekilde kullanın. uygulamalı kontrol sistemleri.
- Ayrıca aktüatöre özgü tüm özellikleri dikkate alın ve bu verilerin ön sayfasındaki kısa açıklamada açıklanan koşullar sayfanın (koyu baskı) yanı sıra "Kullanım", "Mühendislik notları" ve "Teknik veriler".
- Soldaki uyarı sembolüyle işaretlenen bölümler güvenlikle ilgili bilgileri içermektedir. önlemek için her zaman uyulması gereken gereksinimler ve kısıtlamalar fiziksel yaralanma ve ekipman hasarı.
- AC/DC 24 V besleme
- Aktüatörleri HD 384 uyarınca yalnızca güvenli ekstra düşük voltajda (SELV) veya koruyucu ekstra düşük voltajda (PELV) çalıştırın.
- AC 230V besleme
- Aktüatörler çift yalıtımlıdır ve koruyucu bağlantı yoktur. zemin.
Yardımcı anahtar
- Anahtarlama çıkışlarına yalnızca şebeke voltajı veya koruyucu ekstra düşük voltaj uygulayın.
- yardımcı anahtar. Karışık çalışmaya izin verilmez.
- Çeşitli aşamalarda çalışma izin verilmiyor.
DİKKAT
Aktüatörleri açmayın!
- Aktüatörler bakım gerektirmez.
- Onarım çalışmalarını yalnızca üretici yapabilir.
- Aktüatörün açılması garantiyi geçersiz kılacaktır.
- Elektrik, paralel aktüatörlerin bağlantısı
- Aynı tipte en fazla 10 aktüatör paralel olarak elektriksel olarak bağlanabilir; kablo uzunluk ve kablo kesitlerine dikkat edilmelidir.
Gerekli aktüatör tipi
- Aktüatörün seçimi çeşitli tork faktörlerine bağlıdır. elde ettikten sonra Üreticiden alınan damper tork değeri (Nm/m²) ve damperin belirlenmesi alanında, damperin hareket ettirilmesi için gereken toplam torku aşağıdaki şekilde hesaplayın:
- EN 61 558'e uygun çift yalıtımlı güvenlik yalıtımlı transformatörler kullanın
- SELV veya PELV devrelerini beslemek için %100 görev için tasarlanmıştır.
- Boyutlandırma ve korumaya ilişkin tüm yerel güvenlik kurallarına ve düzenlemelerine uyun.
- transformatörlerin. Gücü toplayarak transformatör güç tüketimini belirleyin Kullanılan tüm aktüatörler için VA cinsinden tüketim.
Montaj notları
Montaj talimatları
- Bu verilerdeki "Devreye alma notları" ve "Kablo şemaları" bölümlerine bakın HVAC iş çizimlerinin yanı sıra sayfa.
- Aktüatörün uygun şekilde hazırlanmasına ve monte edilmesine yönelik tüm bilgiler ve adımlar şu sayfada listelenmiştir:
- aktüatörle birlikte verilen montaj talimatlarına bakın.
Montaj konumu
- Aktüatörü kablolara ve bağlantılara kolay erişim sağlayacak bir konuma monte edin. mil adaptörü. Bkz. "Boyutlar".
Damper milleri
Damper milinin minimum uzunluğu ve çapına ilişkin bilgiler şurada mevcuttur:
"Teknik veriler" bölümü.
Manuel ayar
Çıkarma düğmesine basmak, aktüatörü manuel olarak ayarlamanıza olanak tanır.
İşletmeye alma notları
Referans
Devreye alma için aşağıdaki referans belgeleri mevcut olmalıdır::
- • Bu veri sayfası.
- • HVAC iş şeması.
Çevre koşulları
Mekanik kontrol
"Teknik Özellikler" bölümünde belirtilen tüm izin verilen değerlerin sağlandığından emin olmak için kontrol edin.
verileri" gözlemlendi.
- Montajın doğru olduğunu kontrol edin ve tüm mekanik ayarların uygun olduğundan emin olun tesise özgü gereksinimlere göre. Ayrıca damperlerin kapalı olduğundan emin olun. Kapalı konumdayken sıkıca kapatılır.
- Dönüş yönünü kontrol edin.
- Aktüatörün bükülmesini ve bloke olmasını önlemek için aktüatörü sağlam bir şekilde sabitleyin.
Elektrik kontrolü
- Kabloların tesise uygun şekilde bağlandığını kontrol edin bağlantı şeması (bkz. “Bağlantı şemaları”).
- Çalışma voltajı AC/DC 24 V (SELV/PELV) veya AC 230 V aralığında olmalıdır. tolerans değerleri.
İşlevsel kontrol
- GSD121.1A, GSD126.1A
- Güç kaynağı AC/DC 24 V kablolar kırmızı (1), siyah (2)
- Konumlandırma sinyali AC/DC 0 V
- • Turuncu kablo (7) AÇIK:
- • Turuncu kablo (7) KAPALI:
Aktüatör saat yönünün tersine döner
Aktüatör saat yönünde döner
- GSD321.1A, GSD326.1A
- Güç kaynağı AC 230 V kabloları kahverengi (3), mavi (4)
- Konumlandırma sinyali AC 230 V
- Beyaz kablo (7) AÇIK:
- Beyaz kablo (7) KAPALI:
Aktüatör saat yönünün tersine döner
Aktüatör saat yönünde döner
