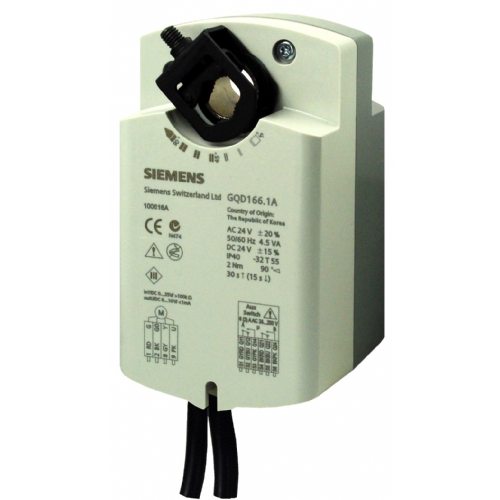

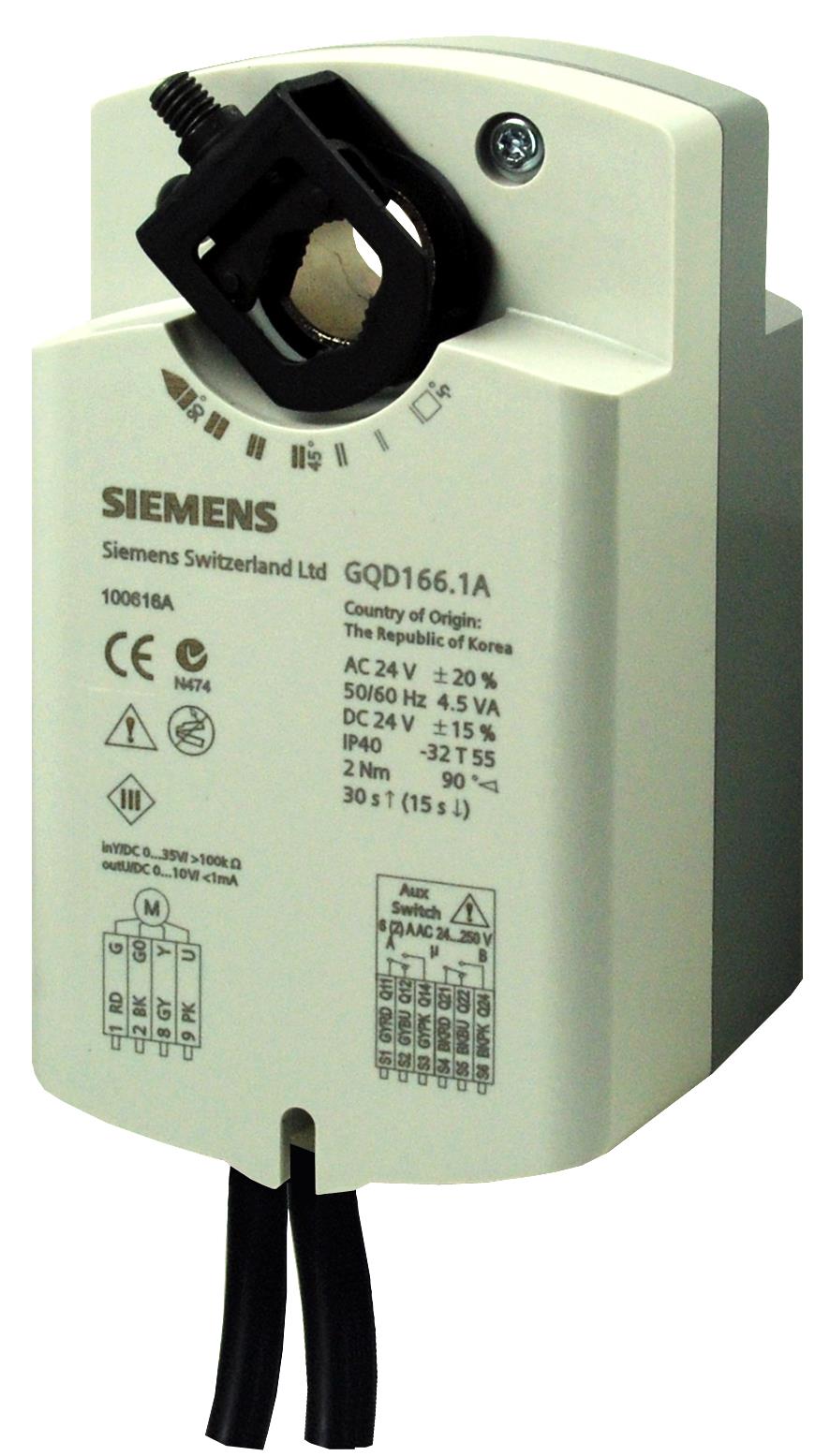

SIEMENS GQD166.1A OPENAIR DAMPER MOTOR
ÖZELLİKLER
Hava damper motorları GQD...1 Döner versiyon, AC/DC 24 V ve AC 230 V
- İki konumlu ve elektrikli motorlu aktüatörler üç konumlu kontrolün yanı sıra DC 0…10 V kontrolü
- 2 Nm nominal tork
- AC/DC 24 V veya AC 230 V nominal gerilim
- 0,9 m bağlantı kablosuyla önceden kablolanmıştır
- Yay dönüşü
- Yardımcı işlevler için yardımcı anahtar
Kullanmak
- 0,3 m2'ye kadar damper alanları için sürtünmeye bağlıdır.
- Hava kanallarındaki hava akışını kontrol etmek amacıyla doğrudan tahrikli bölge damperleri için.
Mekanik tasarım
Fiberglas takviyeli plastik Bakım gerektirmez, gürültüsüz Ulusal güvenlik düzenlemeler Ulusal güvenlik düzenlemelerine uyulmaması, kişisel yaralanma ve mal kaybıyla sonuçlanabilir zarar.
- Ulusal hükümlere uyun ve ilgili güvenlik düzenlemelerine uyun.
- Montaj, devreye alma ve servis işlemleri için yalnızca uygun şekilde eğitilmiş teknisyenleri kullanın.
Mühendislik notları
DURMAK
Bu bölümde şebeke ve sisteme yönelik genel ve sisteme özel düzenlemeler açıklanmaktadır.
çalışma gerilimleri. Aynı zamanda kendi güvenliğiniz ve güvenliğiniz ile ilgili önemli bilgiler içerir.
senin bitkin.
Kullanım amacı
Bu aktüatörleri, temel sistem belgelerinde açıklandığı şekilde kullanın. uygulamalı kontrol sistemleri.
Ayrıca aktüatöre özgü tüm özellikleri dikkate alın ve bu verilerin ön sayfasındaki kısa açıklamada açıklanan koşullar sayfanın (koyu baskı) yanı sıra "Kullanım", "Mühendislik notları" bölümleri ve "Teknik veriler". Soldaki uyarı sembolüyle işaretlenen bölümler güvenlikle ilgili bilgileri içermektedir. önlemek için her zaman uyulması gereken gereksinimler ve kısıtlamalar fiziksel yaralanma ve ekipman hasarı.
- AC/DC 24 V besleme
- Aktüatörleri HD 384 uyarınca yalnızca güvenli ekstra düşük voltajda (SELV) veya koruyucu ekstra düşük voltajda (PELV) çalıştırın.
- AC 230V besleme
- Aktüatörler çift yalıtımlıdır ve koruyucu bağlantı yoktur. zemin.
Yardımcı anahtar
- Anahtarlama çıkışlarına yalnızca şebeke voltajı veya koruyucu ekstra düşük voltaj uygulayın.
- yardımcı anahtar. Karışık çalışmaya izin verilmez. Çeşitli aşamalarda çalışma izin verilmiyor.
DİKKAT
Aktüatörleri açmayın!
- Aktüatörler bakım gerektirmez.
- Onarım çalışmalarını yalnızca üretici yapabilir.
- Aktüatörün açılması garantiyi geçersiz kılacaktır.
- Yay geri dönüşlü aktüatörlerde ön gerdirilmiş yaylar bulunur. Yalnızca eğitimli personel bu tip aktüatörü açın (özel aletler gerekir).
Elektrik, paralel aktüatörlerin bağlantısı
Aynı tipte en fazla 10 aktüatör paralel olarak elektriksel olarak bağlanabilir; kablo uzunluk ve kablo kesitlerine dikkat edilmelidir.
Gerekli aktüatör
Aktüatörün seçimi çeşitli tork faktörlerine bağlıdır. elde ettikten sonra Üreticiden alınan damper tork değeri (Nm/m²) ve damperin belirlenmesi
alanında, damperin hareket ettirilmesi için gereken toplam torku aşağıdaki şekilde hesaplayın:
ÜRÜN ÇEŞİTLERİ
- SIEMENS GQD121.1A
- SIEMENS GQD121.6A
- SIEMENS GQD121.9A
- SIEMENS GQD126.1A
- SIEMENS GQD131.1A
- SIEMENS GQD131.9A
- SIEMENS GQD136.1A
- SIEMENS GQD161.1A
- SIEMENS GQD161.9A
- SIEMENS GQD166.1A
- SIEMENS GQD321.1A
- SIEMENS GQD321.6A
- SIEMENS GQD321.9A
- SIEMENS GQD326.1A
