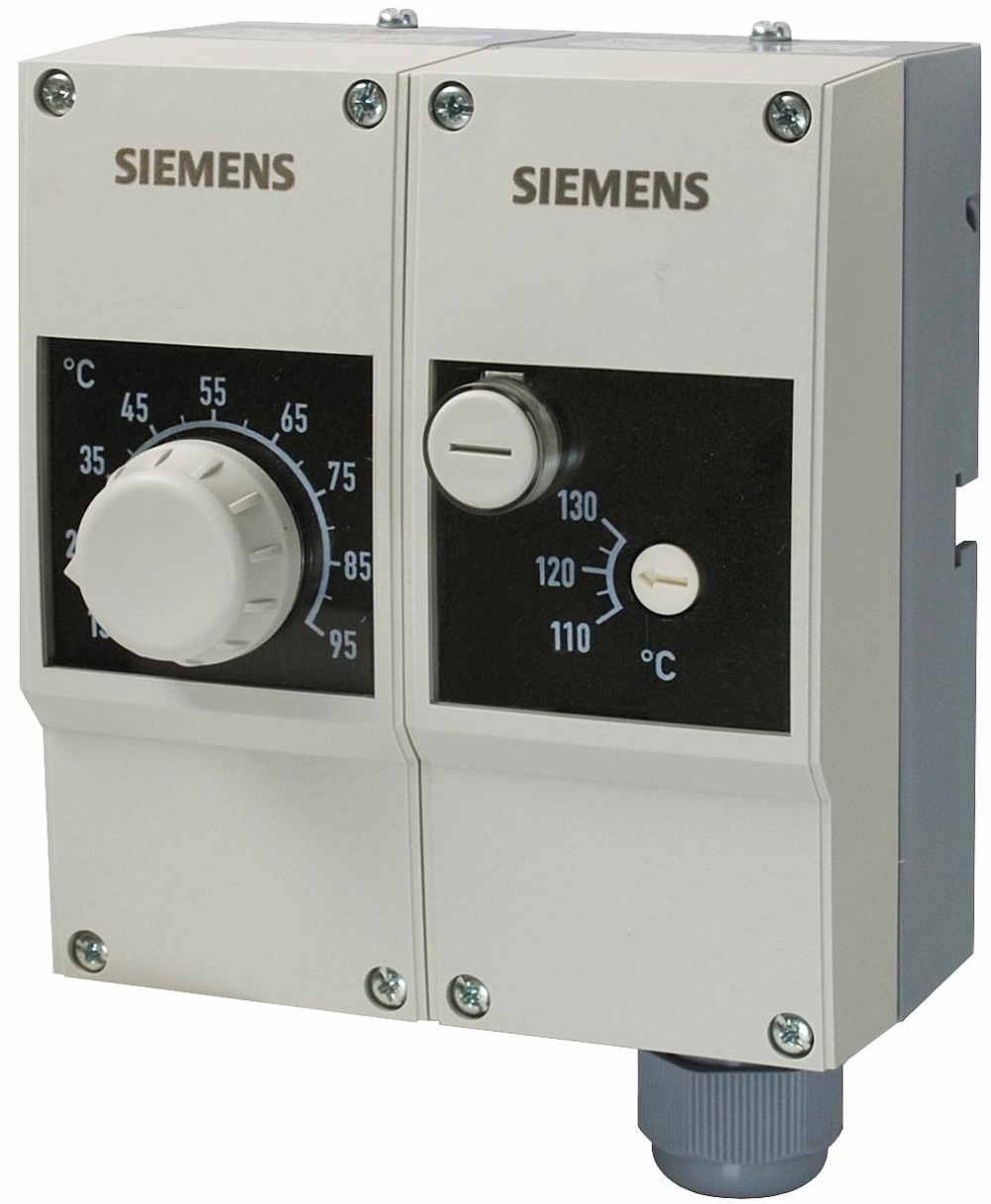

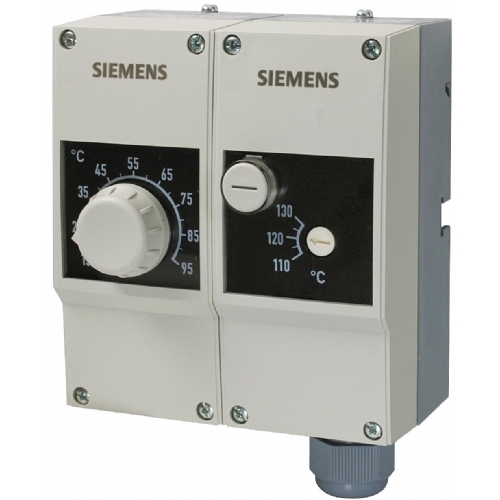

SIEMENS RAZ-TW.1000P-J TERMOSTAT

Termostatları kontrol edin / Güvenlik sınırı termostatlar Raz-St ..

Elektromekanik TR kombinasyonu
ve DIN en 14597'ye göre STB

ÖZELLİKLER

• X 2-Pozisyonu Kontrol Termostat ve Güvenlik Sınırı Termostat Tek Pole
• Değişiklik Mikroswitches
• x Mikrosküllerin anahtarlama kapasitesi
• Kontak Bağlantısı 1-2, 16 (2.5) A, AC 250 V
• Kontak Bağlantısı 1-4, 6 (2.5) A, AC 250 V
• STB: 1-4, 2 (0.4) A, AC 250 V (Alarm Kontağı) İletişim Bağlantısı
• X Push-in bağlantı terminalleri1) Hızlı kurulum için
• X DIN EN 14579'a uygun zaman sabiti
• X 2 Montaj Seçenekleri: Cep veya Duvar Montajı
• X ayar noktası ayarı için harici ayar düğmesi
• x Güvenlik limitinin (STB) kapanma sıcaklığının dahili ayarlaması;
• Kapatma sıcaklığı, izleme penceresinden kontrol edilebilir.

konut

• Anahtarlama mekanizması ve kılcal için ortam sıcaklığı telafisi Tüp (STB'de)
• Arıza güvenli tasarım, kılcal tüpün rüptürü 1-2 ila temas bağlantısına neden olur açık
• Çıkarılabilir dişli meme başı ile kaplı dahili sıfırlama tesisi

Kullanmak

Tipik uygulamalar:

• Isı Üretim Tesisi
• ısıtma, havalandırma ve klima tesisinde genel kullanım için

İşlev

• Kontrol termostatının ayarlanabilir ayar noktasına yükselişte ulaşıldığında
• Sıcaklık, Kontak Bağlantısı 1-2 Değişiklik 1-4 bağlantı bağlantısı için değişir.
• Ne zaman Ortamın sıcaklığı, anahtarlama farkının değerine düşer, RAZ-TR
• 1-2 numaralı bağlantı bağlantısına geri döner.
• Güvenlik limitinin kapatma sıcaklığına Termostat TR-STB'ye ulaşıldığında,
• Kontak Bağlantısı 1-2 Değişiklikler 1-4 (alarm) bağlantı bağlantısı için değişir ve RAZSTB bu pozisyonda takılır. Ortamın sıcaklığı tarafından düştüğünde
• Anahtarlama Diferansiyelinin Değeri Termostat, kaldırıldıktan sonra manuel olarak sıfırlanmalıdır
• dişli meme ucunun.
• Genişleme sıvısı, güvenliğin algılama sistemindeki bir sızıntıdan kaçar mı
• Termostat RAZ-STB'yi sınırlandırır, diyaframdaki basınç düşer, temas neden olur
• Mekanik olarak 1-2 kapalı bağlantı.
• Gereken aksesuarlar standart kümede yer alan aksesuarlar değilse, bunlar
• N1193 veri sayfalarında verilen tür referansına göre ayrı olarak sipariş edildi ve N1194 (cepler).
• „J” bitişli çift cep (alt-db..j) yalnızca bu raz birimlerine uyuyor.
• Sipariş verirken, lütfen “Tür özeti” ye göre tip referansı verin (Standart ayarlamak).

Mekanik tasarım

• Termostatın tabanı PA'dan yapılmıştır (takviyeli) ve koruma için tasarlanmıştır
• cep ve duvar montajı; Elektromekanik Kontrol Termostatı (TR) ve güvenlik
• Termostat (STB) sınırlandırın 2 ayrı kılcal tip algılama elemanları kullanın.
• Kapak, ayar noktası ayar düğmesini, görüntüleme penceresini ve
• Emniyet limiti termostatını sıfırlamak için çıkarılabilir dişli meme başı.
• Kablo girişi bezi M20 x 1,5 mm'dir.

Notalar

• Kurulum talimatları pakete alınmıştır.
• Görmek için termostatın üzerinde yeterli boşluk olması sağlanmalıdır.
• Görüntüleme penceresinden, ayar noktasını ve kapatma sıcaklığını ayarlamak için ve gerekirse termostatın kaldırılması ve değiştirilmesi için.
• Cebi monte edin ve altıgeni gerektiği gibi ayarlayın. Kılcal algılamayı daldırın Eleman cebinde ve tabanı vida vasıtasıyla cebine sabitleyin.
• „J” bitişli çift cep (alt-db..j) yalnızca bu raz birimlerine uyuyor.
• Duvar montajı için hazırlanmak için, konuttaki sabitleme deliklerini nakavt edin ve Gereken uzunluğa ulaşılana kadar kılcal tüp. Kılcal algılamayı daldırdıktan sonra Cepteki elemanlar, bunları bir kelepçe (montaj aksesuarları) ile sabitleyin.
• Kapatma sıcaklığı (örn. 110..130 ° C) sadece nitelikli olarak ayarlanmalıdır personel.
• Cihaz yalnızca yükleyici tarafından bağlanmalıdır.
• Kullanılan kablolar, şebeke voltajı için yalıtım gereksinimlerini karşılamalıdır.
• Termostatı bağlantı diyagramına göre ve lokal ile uyumlu olarak Düzenlemeler.
• Kılcal tüpün rüptürü olması durumunda, 1-2 kontağı açacaktır (başarısızlık güvenli fonksiyon). Bunda Devlet, 1-2 temas açık kalacak ve bu nedenle
• güvenlik zinciri. DİKKAT: Konut açmadan önce termostatın şebeke beslemesinden bağlantısını kesin. Dünya bağlantıları düzenlemelere uygun olarak yapılmalıdır.

İmha etmek

Cihazlar, Avrupa açısından bertaraf için elektronik cihazlar olarak kabul edilir.
Direktif 2012/19/AB ve yerli atık olarak atılamayabilir.

• Bu amaç için sağlanan kanallar aracılığıyla cihazın atın.
• Tüm yerel ve şu anda geçerli olan yasa ve düzenlemelere uyun.

ÜRÜN ÇEŞİTLERİ

• SIEMENS RAZ-TW.1000P-J
• SIEMENS RAZ-TW.1200P-J
