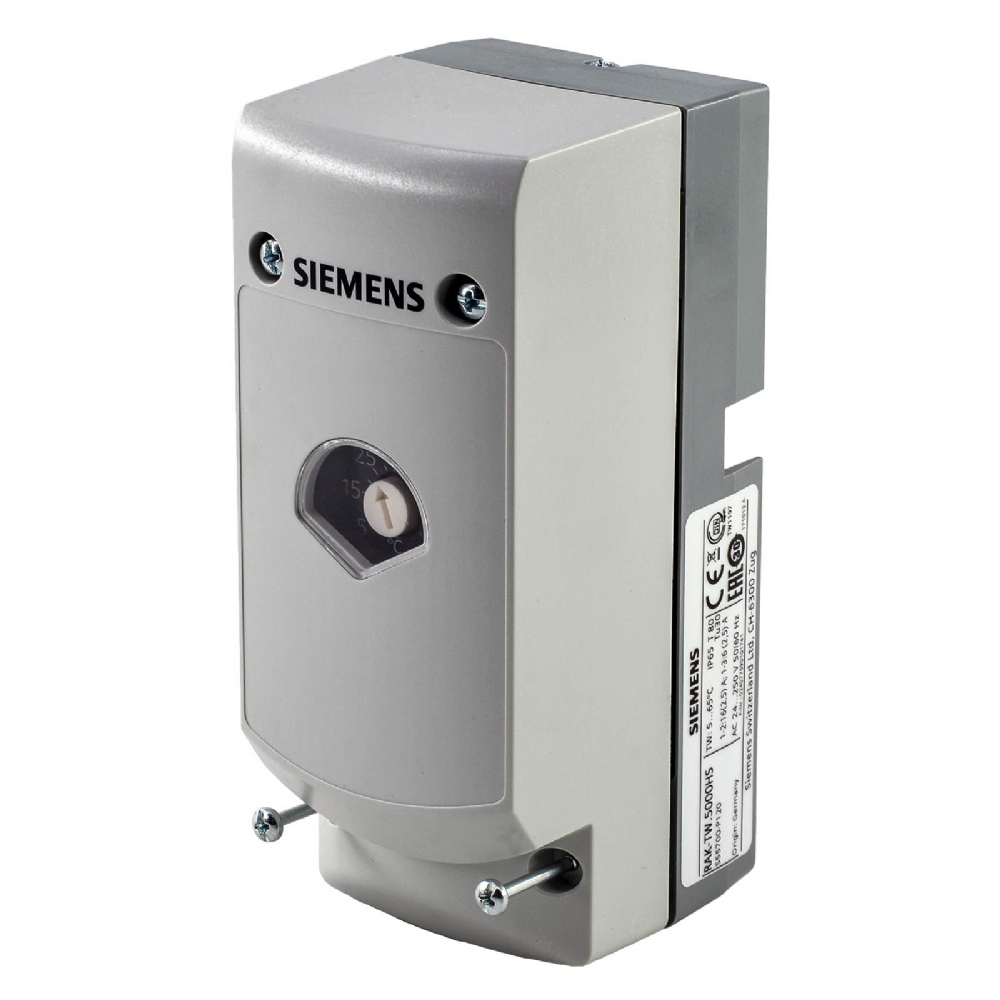

SIEMENS RAK-TW.5000HS TERMOSTAT
- Termal sıfırlama sınırı
- Termostatlar
- RAK-TW.1..H
- RAK-TW.1..H ..
DIN EN 14597'ye göre elektromekanik TW
- 2-Pozisyonu Termal Sıfırlama Sınır Termostat Termostat Tek kutuplu değişimmikroskül
- Anahtarlama Kapasite Kontak Bağlantısı 1-2: 16 (2.5) A, AC 250 V Kontak Bağlantısı 1-3: 6 (2.5) A, AC 250 V
- DIN EN 14597'ye Uygun Zaman Sabit
- 3 Montaj Seçenekleri: Boru, cep veya duvar montajı
- Ayarlanmış Kapatma Sıcaklığı, görüntüleme penceresinden kontrol edilebilir konutta
- IP43 ve IP65 koruma sınıfı mevcut Hızlı kurulum için x push-in terminalleri
Kullanmak
Tipik uygulamalar:
(Kazan sıcaklığının denetimi; açık ısıtma sistemlerinde zorunlu)
- ısıtma, havalandırma ve klima tesisinde genel kullanım için
İşlev
- Düzeltilmiş kapatma işlemi
- Yükselişte sıcaklığa ulaşıldı
- Sıcaklık, Kontak Bağlantısı 1-2
- 1-3 numaralı bağlantı bağlantısında değişir.
- Ortamın sıcaklığı
- anahtarlamanın değerine düşer
- diferansiyel, termal sıfırlama sınırı
- Termostat (TW) temas kurmaya geri döner
- Bağlantı 1-2.
- Prob yaklaşık bir sıcaklığa kadar soğuduysa. -20 ° C, kontrol
- Bununla birlikte, sıcaklık arttığında akım devre açılır, otomatik olarak tekrar kapanır
- N1193 ve N1194 veri sayfalarına bakın.
- Sipariş verirken, lütfen "Tip Özeti" na göre tip referansı verin.
- (standart set).
- Gereken aksesuarlar standart kümede yer alan aksesuarlar değilse, bunlar N1193 veri sayfalarında verilen tür referanslarına göre ayrı olarak sipariş edildi ve N1194.
Mekanik tasarım
- Termostatın tabanı PC'den yapılmıştır (takviyeli) ve boru için tasarlanmıştır, cep veya duvar montajı; Elektromekanik termal sıfırlama limiti termostat Bir kılcal tip algılama elemanı kullanır.
- Kapak PC'den yapılmıştır ve bir görüntüleme penceresine sahiptir.
- Kablo bezi M16X1.5 mm'dir.
- PC plastik özellikle aleve dayanıklı, UV korumalı ve Yüksek sıcaklıklara karşı esnek ve kimyasal ve biyolojiklere karşı sert Etkiler.
Notlar
Montaj Yardımı
Kurulum talimatları pakete alınmıştır.
Montaj Konumu
Görmek için termostatın üzerinde yeterli boşluk olması sağlanmalıdır.
görüntüleme penceresinden, sınır sıcaklığını ayarlamak ve çıkarma ve
Gerekirse termostatın değiştirilmesi.
Boru montajı
Kelepçe bandı, tüm uzunluğunu sağlamak için uygun şekilde sıkılmalıdır.
Algılama elemanı borunun yüzeyiyle yakın temas halindedir.
Cep montajı
Cebi monte edin ve altıgeni gerektiği gibi ayarlayın. Kılcal algılamayı daldırın Eleman cebinde ve tabanı vida vasıtasıyla cebine sabitleyin.
- Duvar montajı algılama elemanı cep Duvar montajı için hazırlanmak için, konuttaki sabitleme deliklerini nakavt edin ve Gereken uzunluğa ulaşılana kadar kılcal tüp. Kılcal algılamayı daldırdıktan sonra Cepteki eleman, bir kelepçe (montaj aksesuarları) ile sabitleyin. Sıcaklık ayarı Sınır sıcaklığı sadece nitelikli personel tarafından ayarlanmalıdır.
Kablolama
Cihaz yalnızca yükleyici tarafından bağlanmalıdır.
Kullanılan kablolar, şebeke voltajı için yalıtım gereksinimlerini karşılamalıdır.
Termostatı bağlantı şemasına göre ve lokal ile uyumlu olarak
Düzenlemeler.
Maks. AC 250 V
DİKKAT: Konut açmadan önce termostatın şebeke beslemesinden bağlantısını kesin.
Dünya bağlantıları düzenlemelere uygun olarak yapılmalıdır.
İmha etmek
Cihazlar, Avrupa açısından bertaraf için elektronik cihazlar olarak kabul edilir.
Direktif 2012/19/AB ve yerli atık olarak atılamayabilir.
- Bu amaç için sağlanan kanallar aracılığıyla cihazın atın.
- Tüm yerel ve şu anda geçerli olan yasa ve düzenlemelere uyun.
