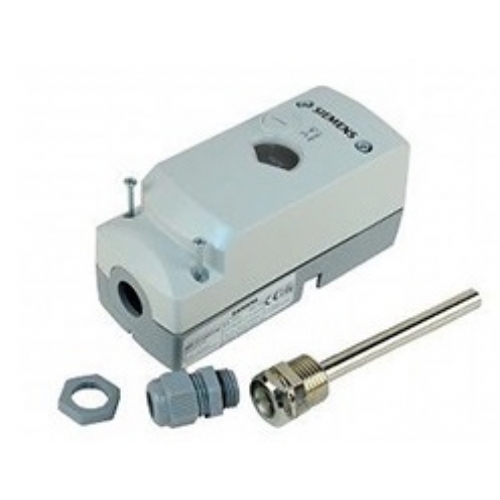

SIEMENS RAK-ST.1430S-M TERMOSTAT
- Emniyet sınırı Termostatlar
- Rak-St..M
- Rak-St..M ..
- DIN EN 14597'ye göre elektromekanik STB
ÖZELLİKLER
- Tek kutuplu değişim mikroswitch ile güvenlik sıcaklığı sınırlaması
- Anahtarlama Kapasite Kontağı Bağlantısı 11-12 16 (2.5) A, AC 250 V
- Alarm Kontak Bağlantısı için Terminal 11-13 2 (0.4) A, AC 250 V
- DIN EN 14597'ye uygun zaman sabiti
- 3 montaj seçeneği: boru, cep veya duvar montajı Kapatma sıcaklığı, görüntüleme penceresinden kontrol edilebilir.
konut
- Anahtarlama mekanizmasında ve kılcallıkta ortam sıcaklığının telafi edilmesi tüp
- Arıza güvenli tasarım, kılcal tüpün yırtılması, temas bağlantısına neden olur 11-12 açılmak için
- Çıkarılabilir dişli meme ucuyla kaplı dahili sıfırlama tesisi
- IP43 veya IP54 koruma sınıfı
- Hızlı kurulum için push-in terminalleri
Kullanmak
Tipik uygulamalar:
- Kanal sistemlerinde yangını koruma termostatı
- Isı Üretim Tesisi
- Isıtma, havalandırma ve klima tesisinde genel kullanım için
İşlev
Yükselen orta sıcaklıkta sınır sıcaklığına ulaşıldığında, 11-12 ile iletişime geçin
11-13 (alarm) ile temasa geçer ve sınırlayıcı bu pozisyonda takılır.
Ortamın sıcaklığı, anahtarlama farkının değerine düştüğünde,
Emniyet sınırlayıcısı, dişli meme ucunun çıkarıldıktan sonra manuel olarak sıfırlanmalıdır.
Genişleme sıvısı algılama sistemindeki bir sızıntıdan kaçarsa, basınç
Diyaframda düşer, bu da temas bağlantısının mekanik olarak 11-12 kapalı kalmasına neden olur.
Aksesuarlar
- N1193 ve N1194 veri sayfalarına bakın.
- RAK-St.1385m: Delikli Cep Alt-AB200 veya başka bir cep (standart cep Sıvılar için Alt-SB100) ayrı bir öğe olarak sipariş edilmelidir (veri sayfalarına bakın N1193 ve N1194).
- Sipariş verirken, lütfen "Tip Özeti" na göre ürün numarası verin (Standart ayarlamak).
- Gereken aksesuarlar standart kümede yer alan aksesuarlar değilse, bunlar Ürün noS'ye göre ayrı olarak sipariş edildi. Veri sayfalarında verildi N1193 ve N1194.
Mekanik tasarım
- Termostatın tüm gövdesi PC plastikten yapılmıştır ve boru, cep veya duvar montajı; Güvenlik sınırlayıcısı (STB) kılcal tip algılama kullanır eleman.
- Kapak PC'den yapılmıştır ve bir görüntüleme penceresi ve çıkarılabilir dişli Termostatın sıfırlanması için meme ucu.
- Kablo bezi standart M 16 x 1.5 mm'dir.
- PC plastik özellikle aleve dayanıklı, UV korumalı ve yüksek sıcaklıklar için uygun ve kimyasal ve biyolojiklere karşı dirençli etkiler.
Notalar
Montaj Yardımı
Kurulum talimatları pakete alınmıştır.
Montaj Konumu
Görmek için termostatın üzerinde yeterli boşluk olması sağlanmalıdır. görüntüleme penceresinden, ayarlamak için
Boru montajı
- Kapatma sıcaklığı (örn. RAKST.1300P-M tipi) ve gerekirse termostatın çıkarılması ve değiştirilmesi için.
- Kelepçe bandının tüm uzunluğunu sağlamak için düzgün bir şekilde sıkılmalıdır.
- Algılama elemanı borunun yüzeyiyle yakın temas halindedir.
Cep montajı
Cebi monte edin ve altıgeni gerektiği gibi ayarlayın. Kılcal algılamayı daldırın Eleman cebinde ve tabanı vida vasıtasıyla cebine sabitleyin.
Duvar montajı
algılama elemanı
cep
Duvar montajı için hazırlanmak için, konuttaki sabitleme deliklerini nakavt edin ve Gereken uzunluğa ulaşılana kadar kılcal tüp. Kılcal algılamayı daldırdıktan sonra Cepteki eleman, bir kelepçe (montaj aksesuarları) ile sabitleyin.
Sıcaklık ayarı
Kapatma sıcaklığı (40… 70 ° C veya 95..130 ° C) nitelikli tarafından ayarlanmalıdır personel.
Kablolama
Cihaz yalnızca yükleyici tarafından bağlanmalıdır. Kullanılan kablolar, Şebeke voltajı için yalıtım gereksinimleri.
Kılcal tüpün rüptürü durumunda, 11-12 temas açacaktır (başarısızlık güvenli fonksiyon).
Termostatı bağlantı diyagramına göre ve lokal ile uyumlu olarak Düzenlemeler.
Maks. AC 250 V
DİKKAT: Konut açmadan önce termostatın şebeke beslemesinden bağlantısını kesin.
Dünya bağlantıları düzenlemelere uygun olarak yapılmalıdır.
İmha etmek
Cihaz, bertaraf etmek için bir elektronik cihaz olarak kabul edilir.
Avrupa yönergeleri ve yerli çöp olarak atılamayabilir.
- Cihazın bu amaç için sağlanan kanallar aracılığıyla atın.
- Tüm yerel ve şu anda uygulanabilir yasa ve düzenlemelere uyun.
İmha etmek
Cihaz, bertaraf etmek için bir elektronik cihaz olarak kabul edilir.
Avrupa yönergeleri ve yerli çöp olarak atılamayabilir.
- Cihazın bu amaç için sağlanan kanallar aracılığıyla atın.
- Tüm yerel ve şu anda uygulanabilir yasa ve düzenlemelere uyun.
