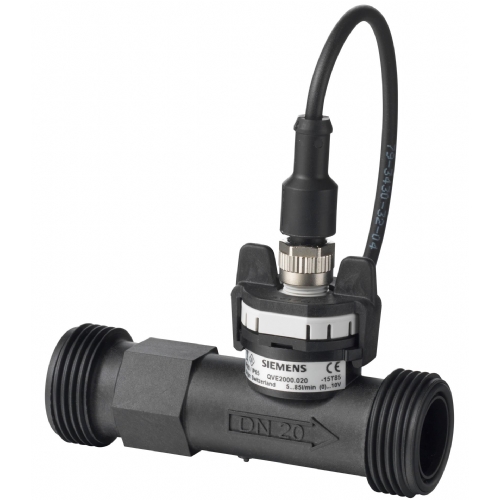

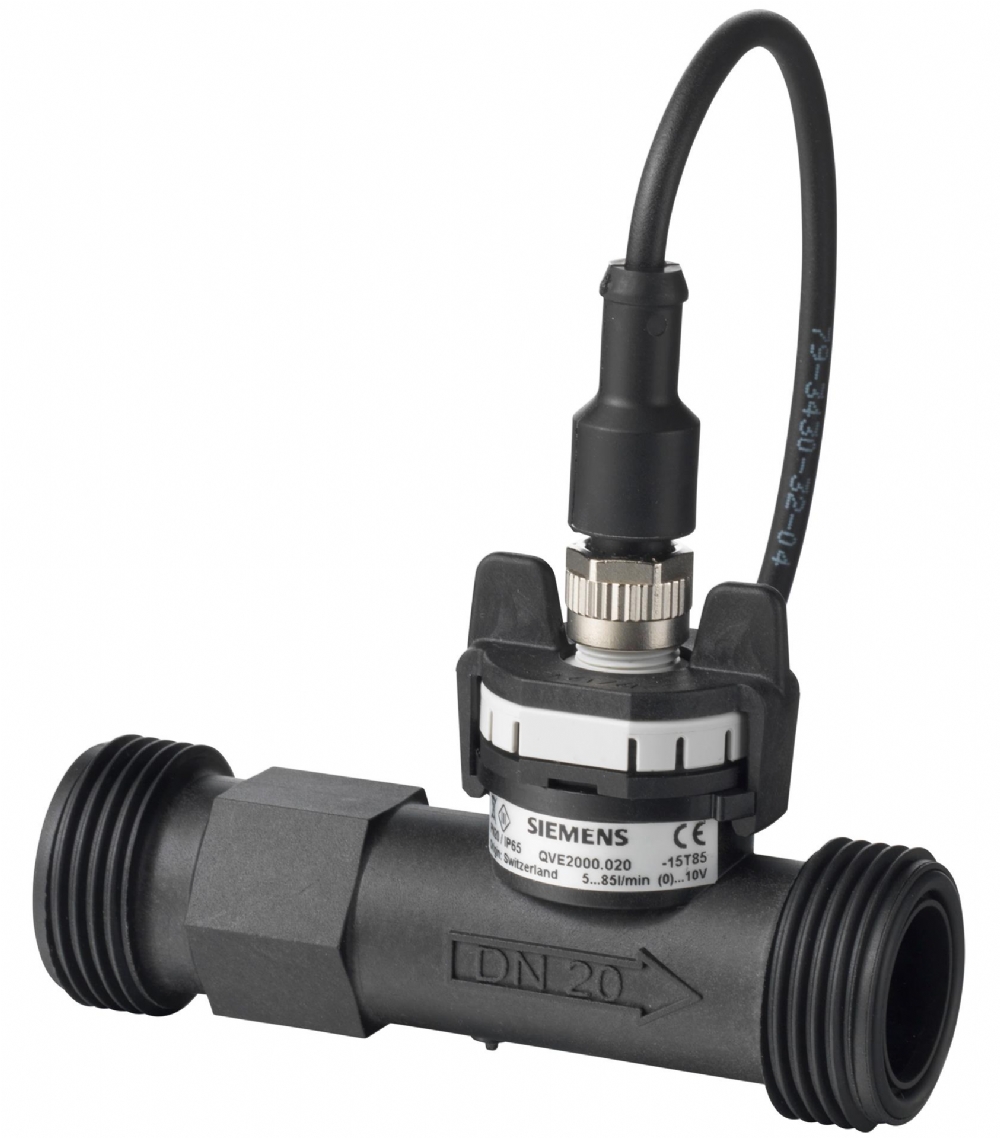

SIEMENS QVE2100.015 SYMARO SENSÖR
Akış Sensörü QVE2000.0XX, QVE2100.0xx DN 10… 25 borudaki sıvılar için
ÖZELLİKLER
- Fiber cam takviyeli plastikten yapılmış girdap akış sensörü
- Çıkış sinyali: DC 0… 10 V veya 4… 20 Ma
- Akış aralığı: 1.8… 150 l/dk
- Sıcaklık aralıkları için kullanılır: -15…+125 ° C
- Çalışma voltajı: DC 18… 33 V (QVE2100…) veya 11.5… 33 V (QVE2000…)
- Sıcaklığa Duyarsız Ölçüm İlkesi
- Hareketli parça yok
- Düşük basınç kaybı
- Kirlenmeye duyarsız
Kullanmak
- Akış sensörü, akışı sürekli ölçmek veya sıvıları izlemek için uygundur HVAC'da sıcak su, ısıtma suyu veya standart su-glikol karışımları gibi bitkiler ve uygulamalar.
- Sensörler otomasyon ve kontrolde kullanılabilir kontrol sensörü veya ölçülen değer sensörü olarak sistemler.
Tip Özeti
- QVE2000.010 S55720-S189 DN 10 1.8… 32 0.1… 1.92 0… 10 V
- QVE2000.015 S55720-S190 DN 15 3.5… 50 0.2… 3.0 0… 10 V
- QVE2000.020 S55720-S191 DN 20 5.0… 85 0.3… 5.1 0… 10 V
- QVE2000.025 S55720-S192 DN 25 9.0… 150 0.5… 9.0 0… 10 V
- QVE2100.010 S55720-S193 DN 10 1.8… 32 0.1… 1.92 4… 20 Ma
- QVE2100.015 S55720-S194 DN 15 3.5… 50 0.2… 3.0 4… 20 Ma
- QVE2100.020 S55720-S195 DN 20 5.0… 85 0.3… 5.1 4… 20 Ma
- QVE2100.025 S55720-S196 DN 25 9.0… 150 0.5… 9.0 4… 20 Ma
Teslimat
Teslimat kapsamı:
- Harici iş parçacığı bağlantılı akış sensörü
- 2 x eklenmiş O-ring
- Düz, 3 pimli fiş m12x1 kablolu, 2 m
- Montaj Talimatları
Mühendislik Notları
- Verilen cihazın operasyonel güvenliği yalnızca kullanıldığında garanti edilir Düzgün (sıvıların akış ölçümü). Belirtilen sınır değerlerini hiçbir koşulda aşmayın (bkz. "Teknik Veriler").
Montaj notları
- Akış sensörünün düzgün çalışması, yalnızca montaj varsa garanti edilir Ürünle birlikte verilen talimatlar tamamen yapıştırılmıştır. Ayrıca bkz.
Aşağıdaki notlar.
Önemli
Sensör malzeme hasarlarını önlemek için aşağıdaki notları kesinlikle gözlemleyin
Montajda:
- Sensörü yalnızca deenergiledildiğinde monte edin. Böylece bağlantı Borular tüp tarafından desteklenmelidir Sensör girişine ve çıkışına mümkün olduğunca yakın kelepçeler.
Boru desteği
- Sensörü monte ederken kullanın Uygun bağlantı bağlantı parçaları. Yapmak 12 nm'lik bir torku geçmez Birlik somunu sıkılaştırma. Sıkmak için, sendika somunu bir sıkılığa karşı anahtartork.
- Hava kabarcıklarından kaçının ortam Boruların ölçülecek ortamla tamamen doldurulduğu akış sensörünü ve ortamda gaz kabarcıkları ve kavitasyonun kaçınıldı.
Montaj konumunu ve akış yönünü not et
Akış sensörünü yalnızca amaçlanan konuma veya uygun akış yönüne monte edin (Bağlantı borusundaki oku not edin). Ölçülen akış değerleri Sensör yanlış konuma veya yöne monte edilirse yanlış.
Daha önemli notalar
- Tüm ölçüm yolu yabancı cisimlerden arınmış olmalıdır.
- Sensör girişinden veya çıkıştan önce yeterli yerleşim mesafesi planı Eddying etkilerinden kaçınmak için alan ör. eğrilikler, adımlar, çap, vanalar, pompalar vb. Değişiklikler ile ..
- Bu nedenle, önerilen minimum mesafelere kesinlikle uyun montaj talimatlarında önerildiği gibi.
Kurulum notları
- Elektrik sistemleri hakkındaki tüm yerel düzenlemelere uyun.
- Elektrik kurulumu için yalnızca nitelikli personeli kullanın.
- Şebeke kablolarını bağlamadan önce her zaman sistemi enerji açın kablo.
İşletim notları
Maksimum çalışma basıncını ve maksimum ortamı aşmayın sıcaklık (bkz. "Teknik Veriler").
Hizmet Notları
- Bir akış anahtarını veya gövdesini basınç altındaki bir sistemden çıkarmayın.
- Akış sensörü bakım gerektirmez ve kullanıcı tarafından onarılamaz.
İmha etmek
- Cihazlar, Avrupa Direktifi 2012/19/AB açısından elden çıkarma için elektronik cihazlar olarak kabul edilir ve yerli olarak atılamaz atık.
- Cihazın bu amaç için sağlanan kanallar aracılığıyla atın.
- Tüm yerel ve şu anda uygulanabilir yasa ve düzenlemelere uyun.
ÜRÜN ÇEŞİTLERİ
- SIEMENS QVE2000.010
- SIEMENS QVE2000.015
- SIEMENS QVE2000.020
- SIEMENS QVE2000.025
- SIEMENS QVE2100.010
- SIEMENS QVE2100.015
- SIEMENS QVE2100.020
- SIEMENS QVE2100.025
