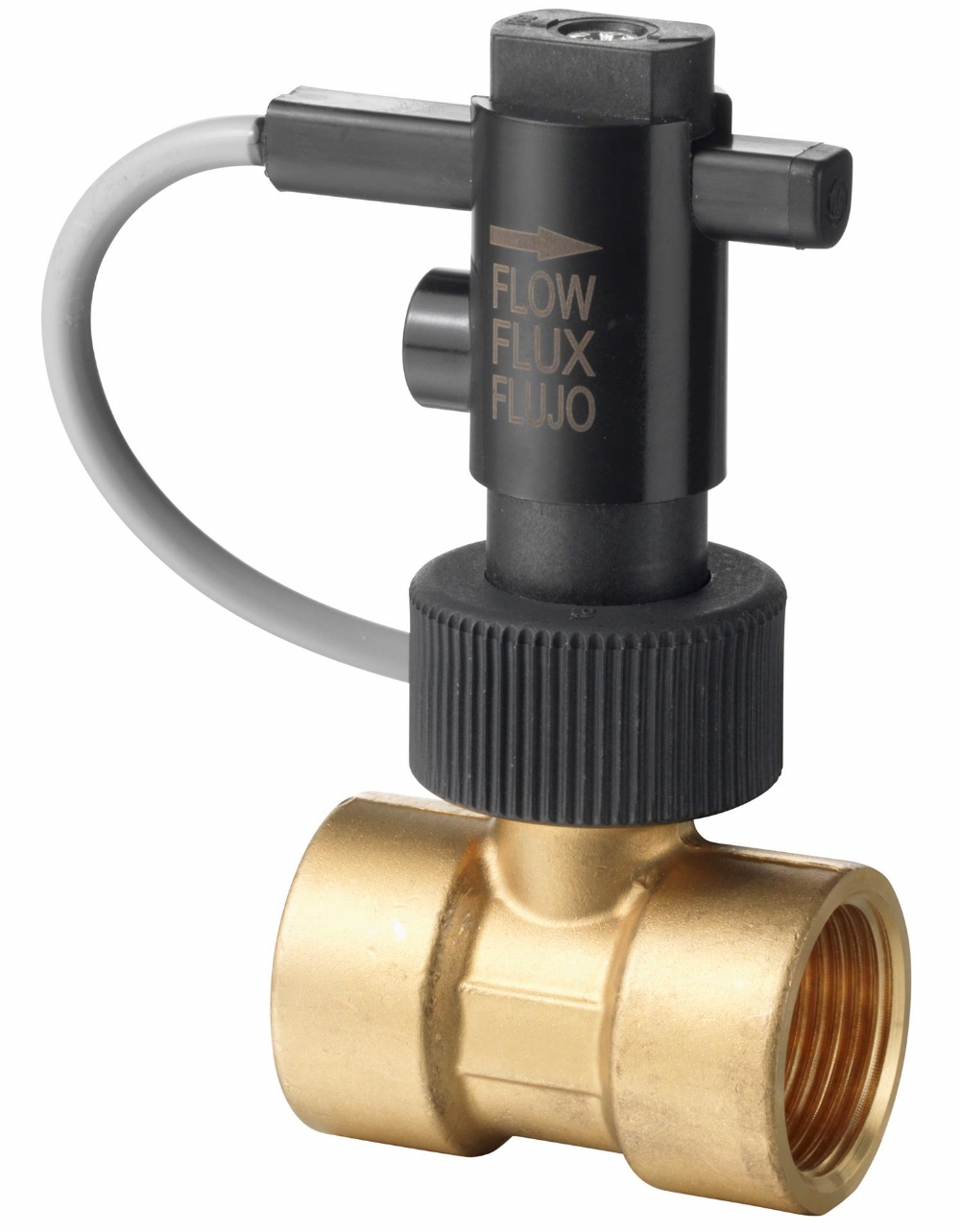

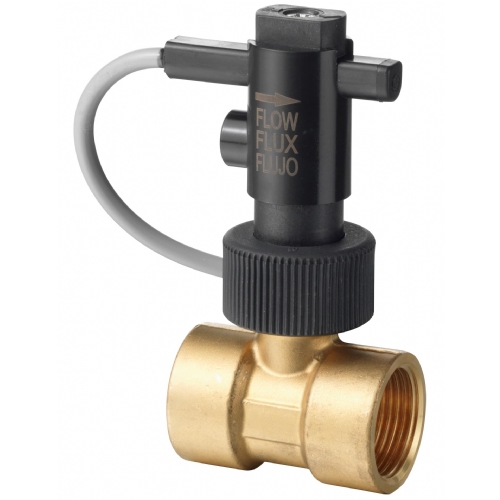

SIEMENS QVE1902.015 SYMARO SENSÖR
ÖZELLİKLER
Akış anahtarı Borudaki sıvılar için DN 10… 25
- İletişim yükü: maks. AC 230 V, 1 A, 26 VA DC 48 V, 1 A, 20 W
- Nominal basınç PN10
- Manuel Kontak Ayarı (Hayır/NC Kişisi)
- Konut koruma tipi IP65 / Koruma Sınıfı II
- Bakım Ücretsiz
Kullanmak
HVAC tesislerinde, hidrolik sistemlerde sıvı ortam akışını izlemek için Özel, soğutma, ısı pompası ve ısıtma bitkileri, ör. Evaporatörler, kazanlar için, Isı eşanjörleri, vb.
Tip Özeti
- QVE1902.010 S55720-S199 Akış Anahtarı
- QVE1902.015 S55720-S200 Akış Anahtarı
- QVE1902.020 S55720-S201 Akış Anahtarı
- QVE1902.025 S55720-S202 Akış Anahtarı
Bağlantı Ölçüsü
- QVE1902.010 DN 10 G⅜
- QVE1902.015 dn 15 G½
- QVE1902.020 DN 20 G¾
- QVE1902.025 DN 25 G1
Mühendislik Notları
- Akış anahtarı QVE1902.0xx, direktif açısından bir güvenlik bileşeni değildir 2006-42-EC. Tedarik Verilen cihazın operasyonel güvenliği yalnızca uygun şekilde kullanıldığında garanti edilir (sıvıların akışını izlemek). Hiçbir koşulda belirtilen sınır olabilir Değerler (bkz. "Teknik Veriler") aşılır.
- Akış anahtarında kullanılan malzemelerin yeterince olduğundan emin olmalısınız kimyasal ve mekanik olarak dayanıklı olarak izlenecek ortama karşı ve dış etkiler. Sching Kazan kontağı için maksimum temas yüküne uyun. Maksimum iletişim Tip etiketinde belirtilen yük sadece OHM yükleri için geçerlidir ve olmayabilir hiçbir koşulda aşıldı.
- Özellikle endüktif geçiş yaparken yüksek voltaj veya akım sivri uçlar oluşabilir veya kapasitif yükler (örneğin röle bobinleri, kapasitörler). Kısa bir aşırı yük bile olabilir Yok (temasların kaynaştırılması) veya hasar (azaltılmış yaşam döngüsü) kamış kontaklarını.
- Uygun ve test edilmiş güvenlik önlemlerini kullanın.
- Ortam Ortamın donmasını önlemek için uygun önlemleri seçin.
- Çalışmayın, ör. Test, akış anahtarı saf su kullanarak çalışırsa <4 ° C ortam sıcaklıkları.
- Akış anahtarındaki artık su, don hasarı.
Montaj Talimatları
- Boru çapının sırasıyla en az 10 x veya 5 x'lik bir yumuşatma bölümü hedeflenen yerden önce ve sonra planlanmalıdır.
- İlk olarak, akış anahtarının takıldığı boru sistemini temizleyin ve herhangi bir manyetik parçacıklar, ör. kullanan kalıntı.
- Akış anahtarını veya borularını kapatmak için gres veya yağ kullanmayın.
Oryantasyon
- Yatay, maksimum 45 ° açıyla ve ayrıca
- Dikey
- Okun boru eksenine paralel olarak monte ederken emin olun ve akış yönünü gösterir.
- Mevcut bir valfle aynı akış anahtarı için boru bölümünü takın boru.
Kurulum notları
- Elektrik sistemleriyle ilgili tüm yerel düzenlemelere uyun.
- Sadece nitelikli personel elektrik tesisatını yapabilir.
- Şebeke kablosunun kablolarını bağlamadan önce her zaman sistemi enerji açın.
- Gerilimi hafifletmek için bağlantı kablosu bir rezerv döngüsü vardır, böylece
Anahtarlama ünitesinde ince ayarlar yaparken yeterli "oynatma (kablo)".
Devreye alma notları
Anahtarlama birimi fabrika yapımı olarak ayarlanır, yani kamış teması açılırsa Set anahtarlama noktası ihlal edilir.
Anahtarlama Birimini Ayarlama
Ayar, müşteri tarafından gerektiği şekilde değiştirilebilir:
- Kilitleme vidasını gevşetin (Phillips-Head Vidası) ve anahtarlama ünitesini yerleştirin
Kırmızı veya Beyaz Ok, Anahtarlama Kontak Kılavuzunun girişinde görünene kadar İstenilen normalde açık (no) veya normal olarak kapalı (NC) temas için.
- Anahtarlama noktasında ince ayarlamalar yapmak için ok uzunluğunu kullanabilirsiniz:
Ok başlığına ayarlayın: Anahtarlama noktası daha düşük akış hızında. Ok ucuna ayarlayın: Anahtarlama noktası daha yüksek akış hızındadır.
- Kilitleme vidasını dikkatlice yeniden canlandırın.
- Anahtarlama üzerindeki kilitleme vidasını sabitlemek için iplik dolabını kullanmanızı öneririz
Bireysel ayarlamalar yaptıktan sonra birim.
İşletim notları
- Lütfen hemen içinde harici manyetik alan olmadığından emin olun Akış anahtarının yakınında, çünkü bunlar cihaz işlemini bozabilir.
- Maksimum çalışma basıncının aşılmadığından emin olun.
Hizmet Notları
- Bir akış anahtarını veya gövdesini asla basınç altındaki bir sistemden çıkarmayın.
- Akış anahtarı bakım gerektirmez ve kullanıcı tarafından onarılamaz.
İmha etmek
- Cihaz, bertaraf etmek için bir elektronik cihaz olarak kabul edilir.
- Avrupa Direktifi ve yerli atık olarak atılamayabilir.
- Cihazları Defil etmek için yalnızca belirlenmiş kanalları kullanın.
- Tüm yerel ve şu anda uygulanabilir yasa ve düzenlemelere uyun.
