SIEMENS QPM2102 SYMARO SENSÖR
ÖZELLİKLER
Kanal Hava Kalitesi Sensörleri QPM11 .. QPM21 ..
- X Optik Kızılötesi Emilim Ölçümüne (NDIR1)
- X veya VOC2 ile) algılama elemanı, ısıtılmış bir teneke dioksit yarı iletkenine dayanarak
- X CO2 Sıcaklığı (Aktif veya Pasif) ve CO2 Nem-Sıcaklık Multisensor
- x Yeniden kalibrasyon gerekmez
- X Çalışma Voltajı AC 24 V veya DC 15… 35 V
- X sinyal çıkışları DC 0 ... 10 V veya DC 0 ... 5 V ayarlanabilir
- X Seçilebilir Pasif Sıcaklık Algılama Elemanı
1) NDIR = Dağıtıcı olmayan kızılötesi
2) VOC = uçucu organik bileşikler (karışık gaz olarak da adlandırılır)
Kullanmak
Oda konforunu artırmak için havalandırma ve klima tesisinin hava kanallarında ve
Talep kontrollü havalandırma sağlayarak enerji tüketimini optimize edin. Sensör
edinir:
X CO2 konsantrasyonları
Tütün dumanı gibi kanal havasındaki kokuların bir göstergesi olarak x VOC konsantrasyonları,
vücut kokusu veya malzeme dumanı
x Kanal havasının bağıl nemi
x Kanal hava sıcaklığı
QPM1100 ve QPM21 sensörleri…:
X Beslemede Kontrol Sensörü veya Hava Kanalı Ekstraktında
Bina Otomasyonu ve Kontrol Sistemleri ve / veya Ekran Birimleri için X Verici
(Sadece qpm21… d).
Tipik Kullanım:
- X CO2 ve VOC konsantrasyonlarının edinimi:
- Parti odalarında, salonlarda, adil köşklerde ve sergi salonlarında, restoranlarda, kantinler,
- Alışveriş merkezleri, spor spor salonları, satış odaları ve konferans salonları X CO2 konsantrasyonlarının edinilmesi:
- Müzeler, tiyatrolar, sinemalar, oditoryumlar, ofis alanları ve gibi sigara içmenin yasak olduğu değişen doluluk seviyelerine sahip odaların havalandırma tesisinde okul odaları
- X QPM21… sensörler, gaz veya Duman uyarı cihazları!
- x Sensörler açık havada kullanılmamalıdır!
Sipariş
- Sipariş verirken, lütfen ad ve tür referansı verin, ör.:
- Kanal Hava Kalitesi Sensörü QPM2102
- Sensör, montaj flanşı ve kablo giriş bezi M16 ile birlikte verilir.
Ekipman kombinasyonları
Aşağıdaki sensör sinyallerini işleyebilen tüm sistemler ve cihazlar:
- X DC 0 ... 10 V veya DC 0 ... 5 V veya
- Sensör qpm2180 için x pasif sensör sinyalleri
Çalışma modu
- Symarotm hava kalitesi sensörleri, kızılötesi emilim ile CO2 konsantrasyonunu elde eder Ölçüm (NDIR).
- DC 0 ... 10 V veya DC 0 ... 5 V'nin sonuçta ortaya çıkan çıkış sinyali, ortam havasının CO2 içeriği ile orantılıdır.
- Symarotm hava kalitesi sensörleri, metal oksit yarı iletken algılama elemanları kullanarak karışık gaz konsantrasyonunu (VOC) belirler.
- Sensörler her zaman tam olarak ölçülür ve entegre bir tazminat mekanizması sayesinde bakım ve yeniden kalibrasyon gerekmeden hizmet maliyetleri tasarrufu.
- Sensör, VOC ile orantılı bir DC 0 ... 10 V veya DC 0 ... 5 V çıkış sinyali sağlar Ortam havasının içeriği.
- VOC ölçümü için zaman sabitini seçin.
- VOC sinyali. Jumper X4 (Ölçüm Aralığı) İnce, VOC için zaman sabitini ayarlar Havalandırma talebi.
- Merkez pozisyonu (R2), maks. VOC'de% 10 değişiklik dakikada sinyal (fabrika ayarı). Diğer 2 pozisyon azalma (R1,% 2.5 VOC/dk) veya Artış (R3,% 40 VOC/dak) Maksimum dönüş hızı. Daha küçük bir darbe oranı (R1) filtreler Kısa süreli VOC konsantrasyonu zirveleri, ör. oldukça parfümlü bir kişinin neden olduğu geçti. Sensör, VOC konsantrasyonundaki değişikliklere daha yüksek dönüş hızında (R3) hemen ve hızlı bir şekilde reaksiyona girer.
- Jumper X4 tarafından seçilen zaman sabiti T63 <13 dk (R1), <3.5 dk (R2) veya % 50 VOC'ye ani bir değişiklik için <1 dk (R3).
- Sensör, CO2 / VOC konsantrasyonunu elde eder ve değerlendirir ve onu bir Havalandırma talep sinyali.
- CO2 ölçüm sinyalinin maksimum seçiminin ve filtrelenmiş VOC ölçüm sinyalinin sonucunu temsil eder. Maksimum seçim ile, 2 talep sinyali karşılaştırılır ve ortak hava kalitesi talebi olarak verilir.
- Havalandırma talep sinyali, çıkış U2 yoluyla DC 0… 10 V veya 0 ... 5 V olarak verilir Havalandırma kontrolörüne beslenecek sinyal.
- Sensör, kapasitif nemle hava kanalındaki bağıl nemi alır bağıl nemin bir fonksiyonu olarak kapasitansı değişen algılama elemanı.
- Bir elektronik ölçüm devresi, sinyali algılama elemanından sürekli bir DC 0 ... 10 V veya DC 0 ... 5 V sinyaline dönüştürür ve göreceli bir nem aralığına karşılık gelir 0 ... %100.
- Sensör, hava kanalındaki sıcaklığı bir algılama elemanı ile edinir.
- Elektrik direnci sıcaklığın bir fonksiyonu olarak değişir.
- Değişiklik aktif bir DC 0 ... 10 V veya DC 0 ... 5 V çıkış sinyaline dönüştürüldü (0 ... 50° C veya 35 ...+35 ° C).
- Sensör, elektriksel bir algılama elemanı kullanarak oda sıcaklığını ölçer Direnç, ortam havasının sıcaklığı ile değişir.
- Algılama elemanı cihazın arka tarafında ve uygun olana bağlı bağlantı terminalleri.
Cihaza aşağıdaki algılama öğeleri dahil edilmiştir:
- - LG-Ni1000
- - PT1000
- - PT100
- - ntc 10kohm
Mekanik tasarım
Kanal hava kalitesi sensörü konut, basılı devre panosundan oluşur
ÜRÜN ÇEŞİTLERİ

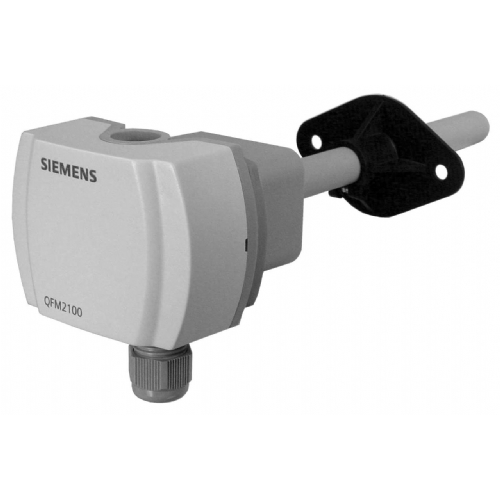

- SIEMENS QPM2100
- SIEMENS QPM2102
- SIEMENS QPM2102/MO
- SIEMENS QPM2102D

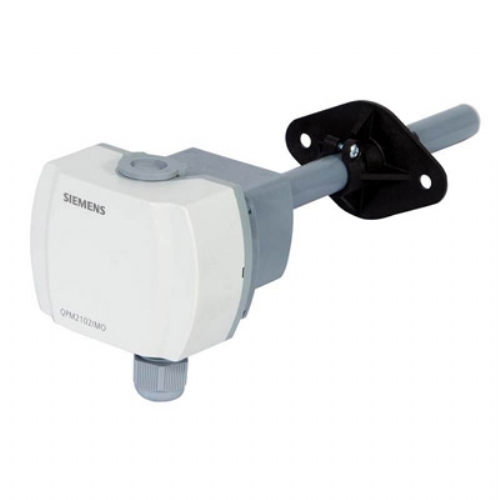

- SIEMENS QPM2150/MO

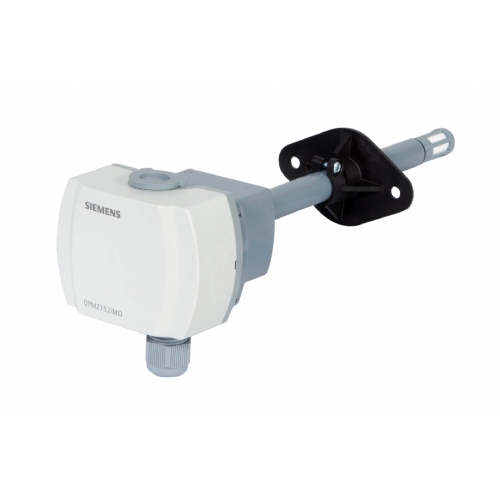

- SIEMENS QPM2152/MO
- SIEMENS QPM2153/MO

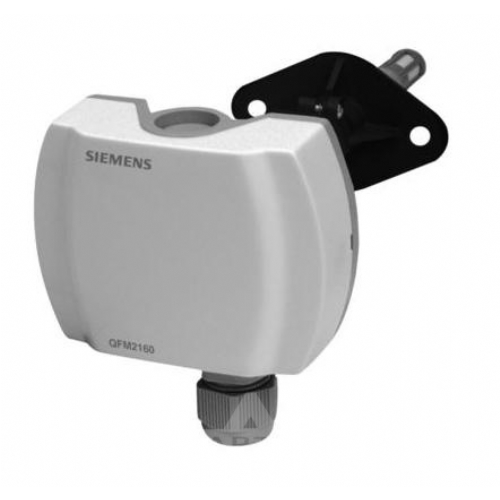

- SIEMENS QPM2160

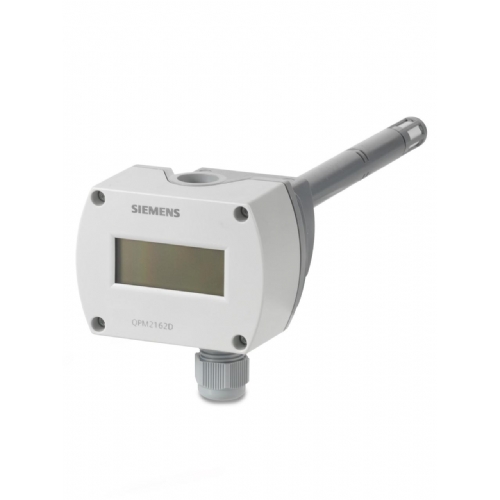

- SIEMENS QPM2160D

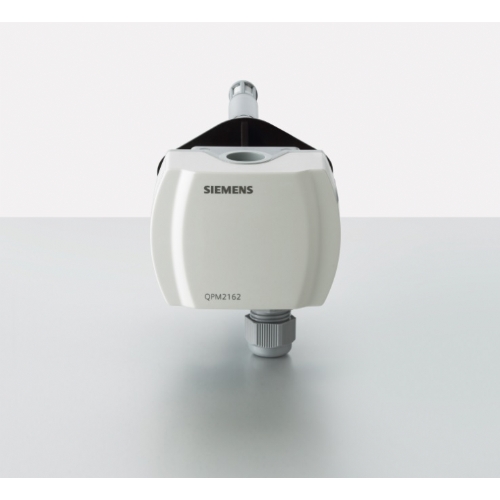

- SIEMENS QPM2162

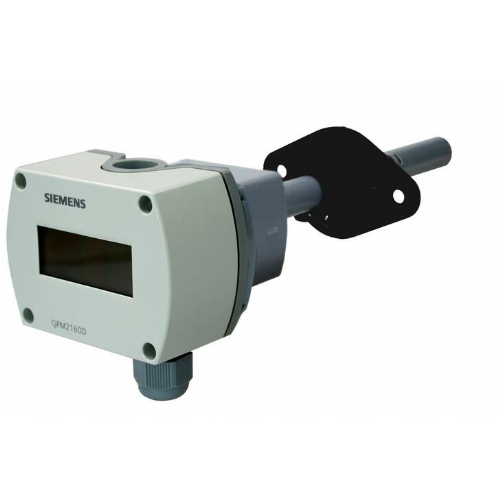

- SIEMENS QPM2162D
