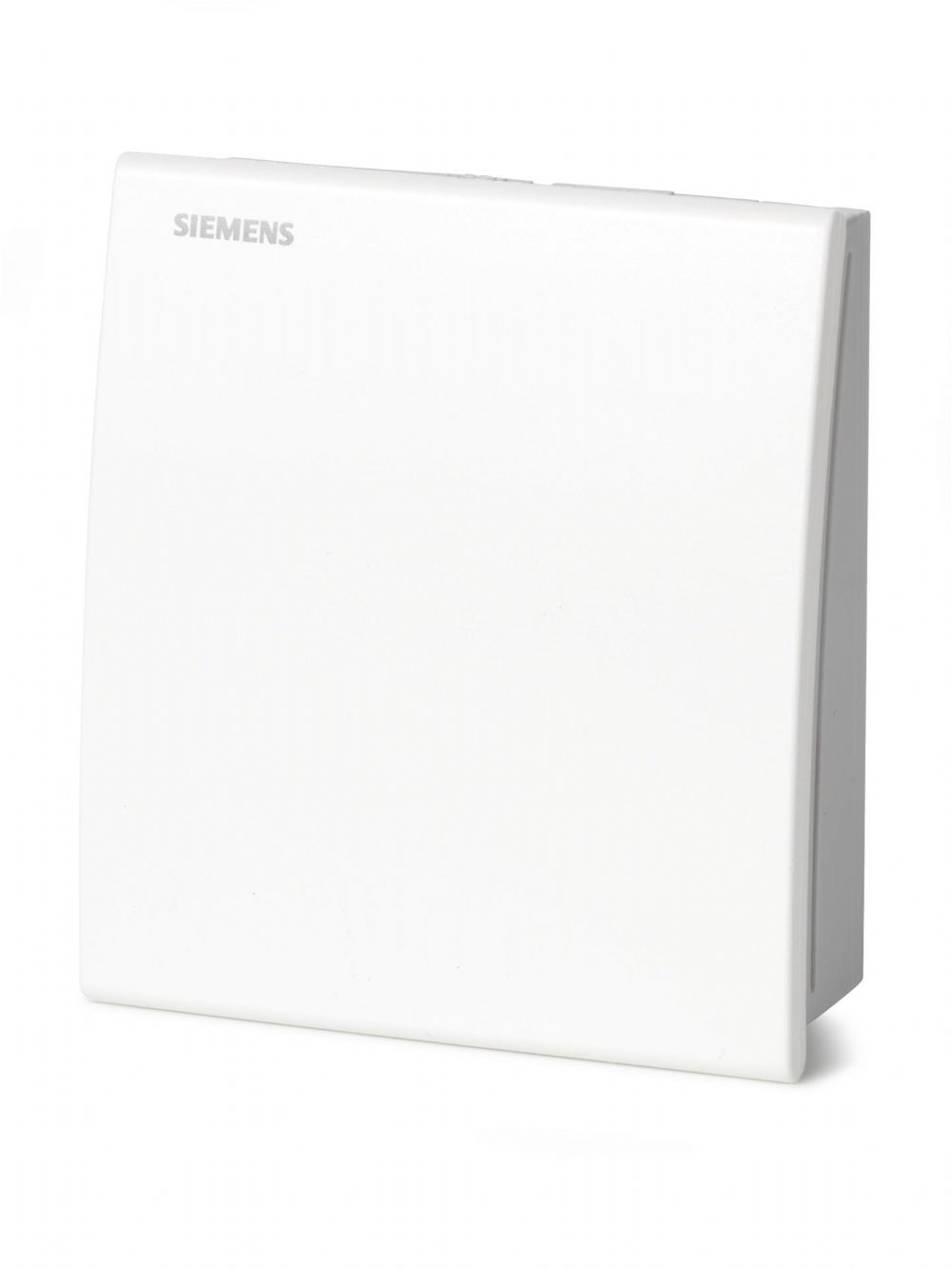

SIEMENS QPA1000 SYMARO SENSÖR

SIEMENS QPA1000 SYMARO SENSÖR

Oda Hava Kalitesi Sensörleri

QPA10 .. QPA20 ..

• Optike dayalı bakım gerektirmeyen CO2 algılama öğesi (türe bağlı olarak) Kızılötesi absorpsiyon ölçümü (NDIR1))
• Veya VOC2) Isıtılmış bir teneke dioksit yarı iletkenine dayanan algılama elemanı
• CO2 sıcaklığı (aktif veya pasif) ve CO2 Nem-Sıcaklık çoklu sensör
• Yeniden kalibrasyon gerekmez
• Çalışma voltajı AC 24 V veya DC 15… 35 V
• Sinyal Çıktıları DC 0 ... 10 V veya DC 0 ... 5 V veya 4 ... 20 MA ayarlanabilir
• Seçilebilir pasif sıcaklık algılama elemanı

1. NDIR = Dağıtıcı olmayan kızılötesi
2. VOC = uçucu organik bileşikler (karışık gaz olarak da adlandırılır)

Kullanmak

Oda konforunu artırmak ve enerjiyi optimize etmek için havalandırma ve klima tesislerinde Talep kontrollü havalandırma sağlayarak tüketim. Sensör edinir:

• Sigara içmenin bulunduğu odalarda doluluk göstergesi olarak CO2 konsantrasyonları yasaklanmış.
• Tütün dumanı, vücut kokusu veya Odada malzeme dumanları.
• Odada bağıl nem.
• Oda sıcaklığı.

Sensörler QPA10… ve qPA20…:

• Kontrol sensörü.
• Bina Otomasyonu ve Kontrol Sistemleri ve / veya Ekran Birimleri için Verici (Sadece qpa20… d).

Tipik Kullanım:

• CO2 ve VOC konsantrasyonlarının edinilmesi:

Parti odalarında, salonlarda, adil pavyonlarda ve sergi salonlarında, restoranlarda, kantinler, Alışveriş merkezleri, atletik merkezler, satış odaları ve konferans odaları.

• CO2 konsantrasyonlarının edinilmesi:

Sigara içmenin yasak olduğu değişen doluluk seviyelerine sahip odalarda, ör. müzeler, Tiyatrolar, sinemalar, oditoryumlar, ofis alanları ve okul odaları. QPA20… sensörler güvenlik aygıtları olarak dağıtılamayabilir, ör. Gaz veya duman uyarı cihazları olarak!

Sipariş

Sipariş verirken lütfen ad ve ürün numarası verin, örneğin:
Oda Hava Kalitesi Sensörü QPA2002 Ekipman kombinasyonları Aşağıdaki sensör sinyallerini işleyebilen tüm sistemler ve cihazlar:

• DC 0 ... 10 V veya DC 0 ... 5 V veya 4 ... 20 Ma Pasif Sensör Sinyalleri Sensör QPA2080…

Çalışma modu

• Symarotm hava kalitesi sensörleri, kızılötesi emilim ile CO2 konsantrasyonunu elde eder Ölçüm (NDIR).
• Elde edilen çıkış sinyali DC 0 ... 10 V veya DC 0 ... 5 V veya 4 ... 20 Ma ile orantılıdır Ortam havasının CO2 içeriği.
• Symarotm hava kalitesi sensörleri, metal oksit yarı iletken algılama elemanları kullanarak karışık gaz konsantrasyonunu (VOC) belirler. Sensörler her zaman tam olarak ölçülür ve entegre bir tazminat mekanizması sayesinde bakım ve yeniden kalibrasyon gerekmeden hizmet maliyetleri tasarrufu.
• Sensör, ortam havasının VOC içeriğiyle orantılı bir DC 0 ... 10 V veya DC 0 ... 5 V veya 4 ... 20 MA çıkış sinyali sağlar.
• VOC ölçümü için zaman sabitini seçin.
• VOC sinyali. Jumper X130 (ölçüm aralığı) İnce, zaman sabitini ayarlar VOC havalandırma talebi.
• Merkez pozisyonu (R2), maks. VOC'de% 10 değişiklik dakikada sinyal (fabrika ayarı). Diğer 2 pozisyon azalma (R1,% 2.5 VOC/dk) veya Artış (R3,% 40 VOC/dak) Maksimum dönüş hızı. Daha küçük bir darbe oranı (R1) filtreler Kısa süreli VOC konsantrasyonu zirveleri, ör. oldukça parfümlü bir kişinin neden olduğu geçti.
• Sensör, VOC konsantrasyonundaki değişikliklere daha yüksek dönüş hızında (R3) hemen ve hızlı bir şekilde reaksiyona girer. Jumper X130 tarafından seçilen zaman sabiti T63, <13 dk (R1), <3.5 dk (R2), veya% 50 VOC'ye ani bir değişiklik için <1 dakika (R3). Sensör, CO2 / VOC konsantrasyonunu elde eder ve değerlendirir ve onu bir Havalandırma talep sinyali.
• CO2 ölçüm sinyalinin maksimum seçiminin ve filtrelenmiş VOC ölçüm sinyalinin sonucunu temsil eder. Maksimum seçim ile 2 talep sinyali karşılaştırılır ve ortak hava kalitesi talebi olarak sağlanır.
•  Havalandırma talep sinyali, DC 0… 10 V veya DC 0 ... 5 V veya 4 ... 20 mA, havalandırma kontrolörüne sağlanacak sinyal.
• Sensör, kapasitansı bağıl nemin bir fonksiyonu olarak değişen kapasitif nem algılama elemanı ile odadaki bağıl nemi alır.
• Bir elektronik ölçüm devresi, sinyali algılama elemanından sürekli bir DC 0 ... 10 V veya DC 0 ... 5 V veya 4 ... 20 mA sinyaline dönüştürür, 0 ... 100'lük bir bağıl nem aralığına karşılık gelir %. Sensör, elektriksel bir algılama elemanı ile oda sıcaklığını elde eder. Direnç sıcaklığın bir fonksiyonu olarak değişir.
• Değişiklik aktif bir DC 0 ... 10 V veya DC 0 ... 5 V veya 4 ... 20 mA çıkışına dönüştürüldü sinyal (0 ... 50 ° C veya -35 ...+35 ° C).
• Sensör, elektriksel bir algılama elemanı kullanarak oda sıcaklığını ölçer Direnç, ortam havasının sıcaklığı ile değişir.
• Algılama elemanı cihazın arka tarafında ve uygun olana bağlı bağlantı terminalleri.
• Aşağıdaki algılama öğeleri cihaza dahil edilmiştir:
  • LG-Ni1000
  • PT1000
  • PT100
  • ntc 10kohm

Mekanik tasarım

• Birimler duvar montajı için tasarlanmıştır ve çoğu tür ile dağıtılabilir Ticari olarak temin edilebilen gömme kanal kutuları.
• Kablolar şuradan tanıtılabilir. Arka (Gizli Kablo), alttan veya üstünden (yüzey tarafından işletilen teller) nakavttan açıklıklar.
• Birimler 2 ana bölümden oluşur: kasa ve taban plakası. İkisi de birbirine geçti ama tekrar ayrılabilir.
• Ölçüm devresi, algılama öğeleri ve ayar öğeleri bir Ünitede basılı devre kartı. Montaj tabanı bağlantı terminallerini taşır.

Mühendislik Notları

Aktif çıkışları olan oda sensörleri, sıcaklık ölçümünü etkileyebilecek yüksek güç kaybına sahiptir. Ölçüm doğruluğu aşağıdaki faktörlerden etkilenir:

• hakim hava akışı
• Duvar yüzeyi (kaba, pürüzsüz)
• Duvar dokusu (ahşap, sıva, beton, tuğla)
• Duvar tipi (iç, dış).

Bu uygulamaya özgü ölçüm yanlışlığı, kurulmuş bir sensör için sabittir. Yaklaşık. 1 çalışma saati ve daha yüksek bir sistemde gerektiği şekilde ayarlanabilir (ör.
denetleyici). Yerel LCD'de düzeltme yok. Sensör, güvenlik ekstra düşük voltajı (SELV) ile bir transformatör tarafından güçlendirilmelidir. % 100 görev için uygun ayrı sargılar. Yerel güvenlik düzenlemelerine uygun olarak boyutlandırın ve kaynaştırın. Transformatörü boyutlandırırken, sensörün güç tüketimini düşünün.  Kablolama hakkında bilgi için, sensörün kullanıldığı cihazların veri sayfalarına bakın. İzin verilen maksimum kablo uzunluklarını gözlemleyin. Kabloları döşerken, elektrik parazitinin ne kadar uzun olduğunu unutmayın. Kablolar paralel çalışır ve aralarındaki mesafe daha küçük olur. İle başvurularda EMC problemleri, korumalı kablolar kullanın. İkincil güç hatları ve sinyal çizgileri için kullanın bükülmüş çift kablolar.

Montaj notları

Odanın iç duvarı havalandırılacak, nişlerde değil, perdelerin arkasında değil, yukarıda değil veya Yakın ısı kaynakları ve spot ışıklardan doğrudan ışığa maruz kalmaz. Sensörü doğrudan güneş radyasyonuna maruz bırakmayın. Taslaklar nedeniyle yanlış ölçümleri önlemek için kanalın sonunu sensörde kapatın kanaldan.
Pakete montaj talimatları eklenmiştir.

Devreye alma notları

Sensörün işlevleri, güç uygulandıktan 30 dakika sonra kontrol edilebilir:

• CO2 işlevini kontrol etme:

İyi havalandırılmış odalarda, sensör dış havanın CO2 konsantrasyonunu gösterir. Bu genellikle 360 ppm'dir (sensörün ölçüm doğruluğu dikkate alınmalıdır).
Ayrıca, sensör üzerinde ekshalasyon yapılarak temel bir fonksiyonel kontrol yapılabilir. Bu durumda, Sensörün yanıt oranının kasıtlı olarak geciktiğini unutmayın (zaman sabiti T63 = 5 dakika).

• VOC işlevini kontrol etme:

Sensöre alkolle dolu bir pamuklu topla dokunun (örn. Sigaradan gaz daha hafif, alev yakmadan). Bağlı kontrolörün önceden ayarlanmış anahtarlama seviyesi olduğunda havalandırma başlamalıdır. Ulaşmış. Ekranlı sensör türlerine güç uyguladıktan sonra, Init yaklaşık 6 saniye görünür.

• İmha etmek

Cihaz, bertaraf için elektrik ve elektronik ekipman olarak kabul edilir. geçerli Avrupa Direktifi ve yerli çöp olarak atılmayabilir.

• Cihazın bu amaç için sağlanan kanallar aracılığıyla atın.
• Tüm yerel ve şu anda uygulanabilir yasa ve düzenlemelere uyun.

ÜRÜN ÇEŞİTLERİ

• SIEMENS QPA2892/WI
• SIEMENS QPA2052/MO
• SIEMENS QPA1064
• SIEMENS QPA1004
• SIEMENS QPA1000

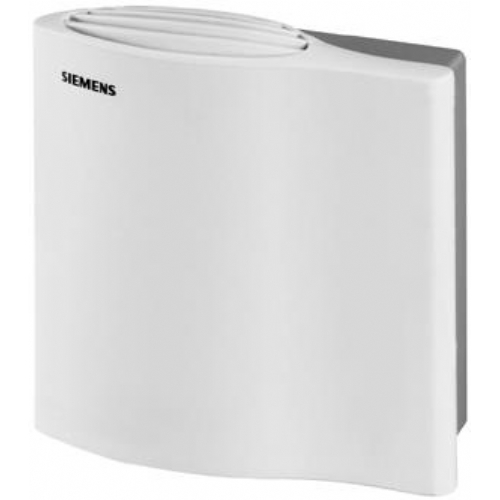

• SIEMENS QPA84
• SIEMENS QPA2080D
• SIEMENS QPA2080
• SIEMENS QPA2062D
• SIEMENS QPA2062
• SIEMENS QPA2060D

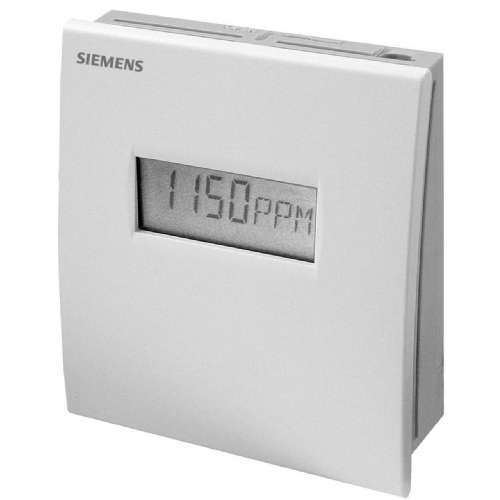

• SIEMENS QPA2060
• SIEMENS QPA2002D

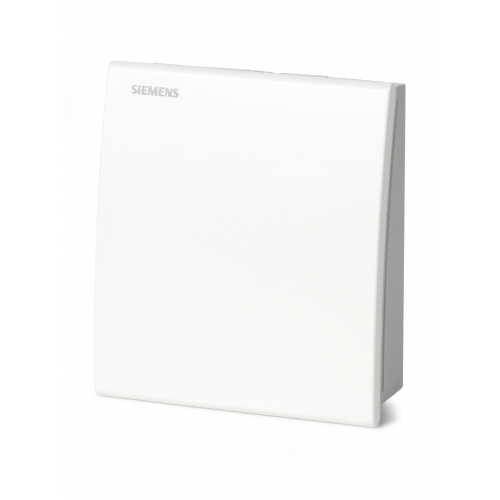

• SIEMENS QPA2002
