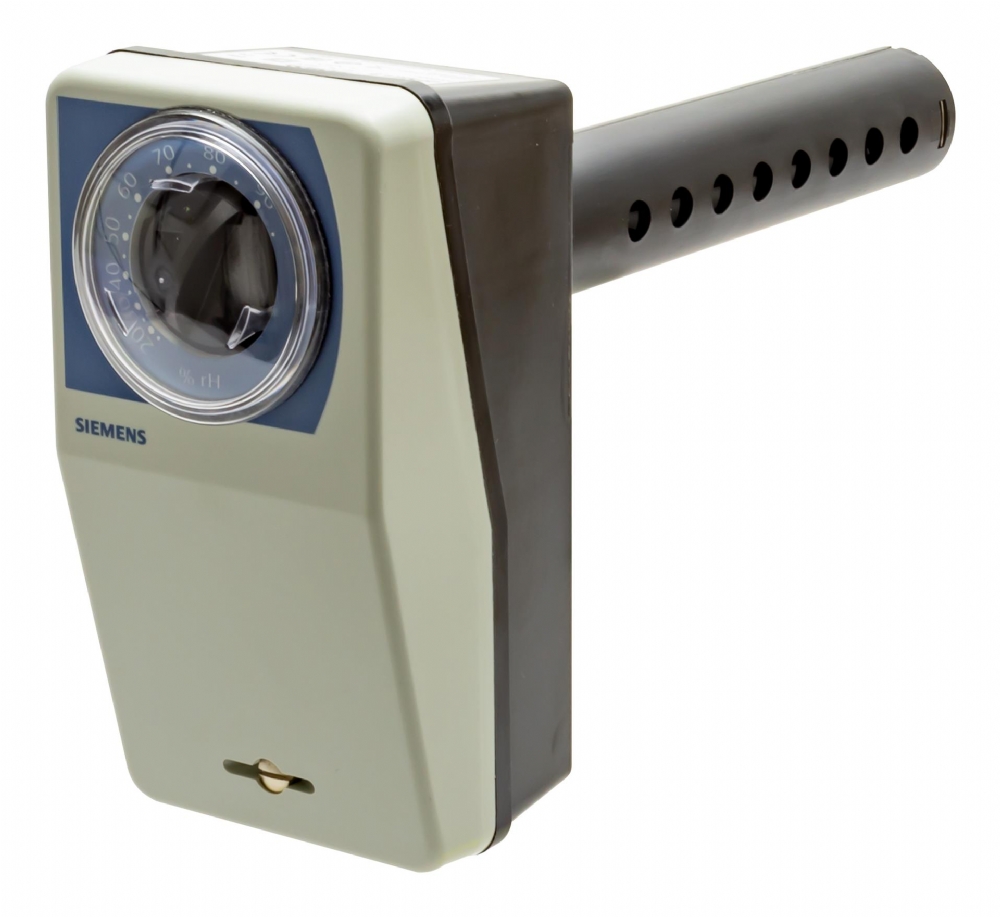

SIEMENS QFM81.21 SYMARO SENSÖR
Ürün Açıklaması
Bu talimatlar, QFM81.2'nin nasıl kurulacağını açıklar veya qfm81.21 kanal higrostat.
Ürün numaraları
Qfm81.2 harici ayar noktasına sahip kanal higrostat, Qfm81.21 kanal higrostat
Gerekli Araçlar
- Tornavida
- Elektrikli matkap
- 7 mm anahtar
Beklenen kurulum süresi
15 dakika
Kurulum
Hava kanalı montajı
- Kanal higrostat kontrol için kullanılırsa, Egzoz Hava Kanalı Kontrol edilecek oda sonrası.
- Kanal higrostat izlemek için kullanılırsa maksimum veya minimum nem seviyesi, Hava kanalı tedarik.
- Montaj konumları Daldırma sensörü sapı da monte edilmelidir.
- gövde işaretiyle yatay veya dikey olarak aşağı doğru. Kök işaretiyle monte etmeyin yukarı doğru. (Bkz. Şekil 1.)
- Ölçülecek havanın yeterince olduğundan emin olun Doğru ölçüm noktasında karışık Nem ölçümleri.
- Montaj oryantasyonu havaya bağlıdır kanaldaki hız: <5 m/s'de, Kök hava akışıyla yüzleşmelidir; > 5 m/s'de olmalılar hava akışının yönüne dik.
- Minimum daldırma uzunluğu
Not: Higrostat'ı hava kanallarına monte ederken, gövdenin minimum daldırma uzunluğu 130 mm (5.12 inç).
- Ünite ile birlikte verilen montaj flanşı arasında ayarlanacak daldırma uzunluğu 130 mm (130 mm) ve 6.14 inç (156 mm).
- Duvar montaj kalibrasyonu Higrostat monte edilmelidir: Nem biliniyorsa ve alan kalibrasyonu gerekiyorsa, Daha sonra cihaz bilinen neme ayarlanabilir.
Kullanmak
- sesli bir tıklama olana kadar ayarlamak için 7 mm'lik bir anahtar
- duyulmuş. Bu üniteyi kalibre eder.
- İç duvarda yaklaşık 4,9 feet (1,5 m) zeminin üstünde ve en az 1,6 feet (0.5 m) en yakın bitişik duvardan.
- Doğal bir oda dolaşımının olduğu yerlerde Hava (taslakların yanına, köşelere monte etmeyin, perdelerin arkasında, kapılara çok yakın ve pencereler veya bir dış duvarda).
- Isı ve soğutma kaynaklarından uzakta (Radyatörler, bilgisayarlar, televizyonlar, gizli ısıtma boruları, sıcak veya soğuk su boruları).
- Doğrudan güneş ışığına maruz kalmadığı durumlarda.
Not: Verilen montaj flanşını kullanmalısınız duvar montajı için higrostat ile.
Kablolama
- 1. Düz bıçaklı bir vidalı bir sürüş kullanarak, Vidayı monte edin ve kapağı şuraya çıkarın Bağlantı terminallerini açığa çıkarın.
- Şekil 5. Nem kalibrasyonu.
- Kapağı değiştirin ve montaj vidasını sıkın düz bıçaklı bir tornavida ile.
- 2. Cihazı gerektiği gibi bağlayın.
Kalibrasyon
- Nem biliniyorsa ve alan kalibrasyonu gerekiyorsa, Daha sonra cihaz bilinen neme ayarlanabilir.
- Kullanmak sesli bir tıklama olana kadar ayarlamak için 7 mm'lik bir anahtar duyulmuş. Bu üniteyi kalibre eder.
- Kapağı değiştirin ve montaj vidasını sıkın düz bıçaklı bir tornavida ile.
Kurulum artık tamamlandı
ÜRÜN ÇEŞİTLERİ
- SIEMENS QFM81.2
- SIEMENS QFM81.21
