Kanal sensörleri QFM31.. bağıl nem (yüksek doğruluk) ve sıcaklık için
ÖZELLİKLER
- x Çalışma voltajı AC 24 V / DC 13,5...35 V
- x Bağıl nem ve sıcaklık için sinyal çıkışı DC 0...10 V / 4…20 mA
- x Tüm ölçüm aralığında çok yüksek ölçüm doğruluğu
- x Fonksiyon testi
- x Kapasitif nem ölçümü
- x Kullanım aralığı 40… 70 °C / 0…100 % r. h.
- LCD ekranlı 25… 70 °C / 0…100 % r. h.
Kullanım
- QFM31.., bağıl nemi ölçmek için yüksek doğruluk ve kısa tepki sürelerinin gerekli olduğu havalandırma ve klima tesislerinde kullanım içindir.
- Ölçüm aralığı %0…100 nem aralığının tamamını kapsar.
- x Kağıt, tekstil, ilaç, gıda, kimya ve elektronik endüstrisindeki depolama ve üretim tesisleri, vb.
- x Laboratuvarlar
- x Hastaneler
- x Bilgisayar ve EDP merkezleri
- x Kapalı yüzme havuzları
- x Seralar
QFM31.. şu şekilde kullanılır
- x besleme veya egzoz havasında kontrol sensörleri
- x bir buharlı nemlendiriciden sonra besleme havası neminin maksimum sınırlandırılması için sınır sensörü
- x sınır sensörü, örneğin ölçülen değer göstergesi veya bir bina otomasyon ve kontrol sistemine bağlantı için
- x entalpi ve mutlak nem sensörü, SEZ220 ile birlikte
ÜRÜN TİPLERİ
- QFM3100 None None 0...100 % active, DC 0...10 V AC 24 V or DC 13,5…35 V No
- QFM3101 None None 0...100 % active, 4…20 mA DC 13,5…35 V No
- QFM3160 0...50 °C / 40…+70 °C / 35...3 5 °C active, DC 0...10 V 0...100 % active, DC 0...10 V AC 24 V or DC 13,5…35 V No
- QFM3160D 0...50 °C / 40…+70 °C / 35...3 5 °C active, DC 0...10 V 0...100 % active, DC 0...10 V AC 24 V or DC 13,5…35 V Yes
- QFM3171 0...50 °C / 40…+70 °C / 35...3 5 °C active, 4…20 mA 0...100 % active, 4…20 mA DC 13,5…35 V No
- QFM3171D 0...50 °C / 40…+70 °C / 35...3 5 °C active, 4…20 mA 0...100 % active, 4…20 mA DC 13,5…35 V Yes
Sipariş ve teslimat
Sipariş verirken lütfen adınızı ve tür referansınızı verin, örneğin:
Kanal sensörü QFM3160
Aksesuarlar altında listelenen AQF3153 servis seti için ayrı bir sipariş verin.
Ekipman kombinasyonları
Sensörün DC 0...10 V veya 4...20 mA çıkış sinyalini edinebilen ve işleyebilen tüm sistemler ve cihazlar.
Sensörleri minimum veya maksimum seçim, ortalama alma veya entalpi, entalpi farkı, mutlak nem ve çiğlenme noktasını hesaplamak için kullanırken, SEZ220 sinyal dönüştürücüsünü kullanmanızı öneririz (bkz. Veri Sayfası N5146).
Teknik tasarım
- Sensör, kapasitansı ortam havasının bağıl nemine bağlı olarak değişen kapasitif nem algılama elemanı aracılığıyla hava kanalındaki bağıl nemi alır.
- Elektronik bir devre, sensörün sinyalini %0...100 bağıl neme karşılık gelen sürekli bir DC 0...10 V veya
- 4...20 mA sinyaline dönüştürür.
- Sensör, elektriksel direnci sıcaklığa bağlı olarak değişen algılama elemanı aracılığıyla hava kanalındaki sıcaklığı alır.
- Bu değişim, sensör tipine bağlı olarak aktif bir DC 0...10 V veya
- 4...20 mA çıkış sinyaline dönüştürülür.
- Çıkış sinyali, 0...50 °C, –35...+35 °C veya 40...70 °C'lik seçilebilir bir sıcaklık aralığına karşılık gelir.

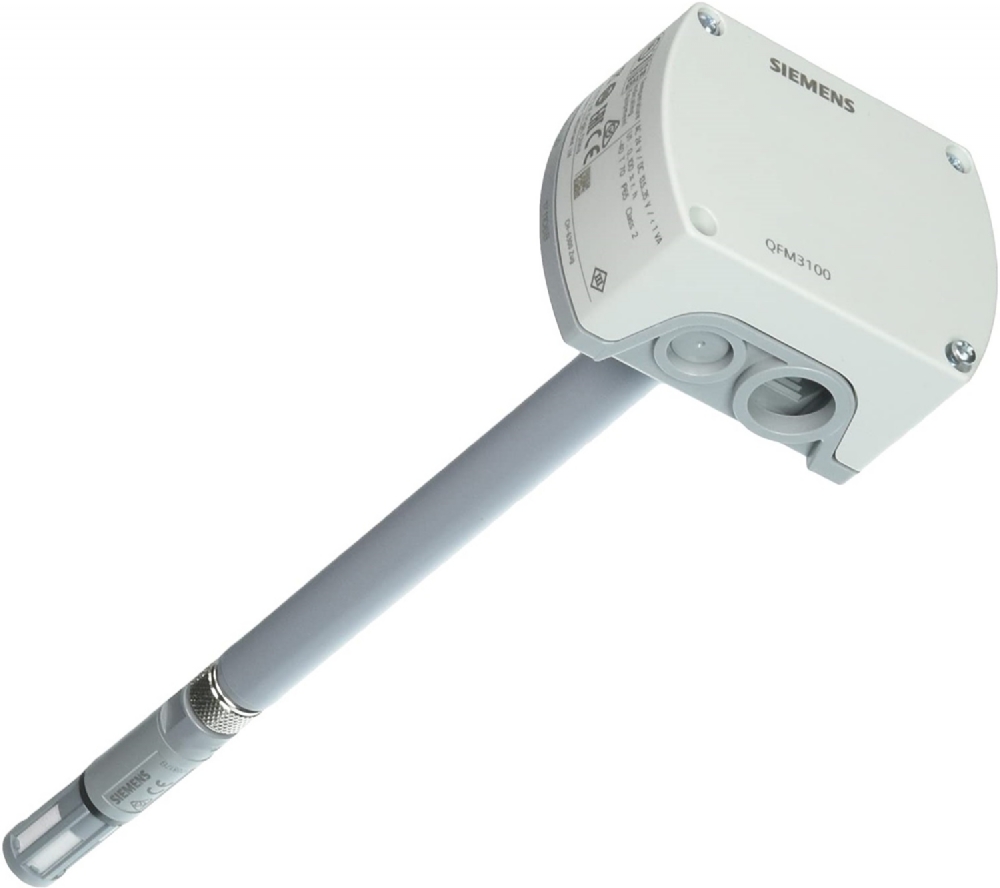

Mekanik tasarım
Kanal sensörü bir gövde, bir baskılı devre kartı, bağlantı terminalleri, bir
montaj flanşı ve bir ölçüm ucu olan bir daldırma çubuğundan oluşur.
İki parçalı gövde bir taban ve vidalanmış çıkarılabilir bir kapaktan oluşur.
IP 65 koruma derecesinin gereksinimlerini karşılamak için taban ve kapak arasına bir kauçuk conta yerleştirilmiştir.
Ölçüm devresi ve ayar elemanı, kapağın içindeki baskılı devre kartına, bağlantı terminalleri ise tabana yerleştirilmiştir. Ölçüm ucu, gövdenin daldırma çubuğuna vidalanmıştır. Algılama elemanları, ölçüm ucunun ucunda bulunur ve filtre kapağıyla
korunur.
Kablo girişi, sensörle birlikte verilen ve gövdeye vidalanabilen M16 (IP 54) kablo giriş rakoru aracılığıyla yapılır.
Daldırma çubuğu ve gövde plastikten yapılmıştır ve sağlam bir şekilde bağlanmıştır.
Sensör, sensörle birlikte verilen montaj flanşı ile donatılmıştır. Flanş, daldırma çubuğunun üzerine yerleştirilmeli ve ardından gerekli daldırma uzunluğuna göre sabitlenmelidir.
QFM3160D ve QFM3171D tipleri, ölçülen değerleri LCD ekranında sağlar. Aşağıdaki ölçülen değerler, 5 saniyelik aralıklarla dönüşümlü olarak görüntülenir:
Sıcaklık: °C veya °F cinsinden
Nem: % r. h cinsinden
Ayar elemanları, kapağın içinde bulunur. Bir ayar elemanı 6 pinden ve bir jumper'dan oluşur. Gerekli sıcaklık ölçüm aralığını seçmek ve
test fonksiyonunu etkinleştirmek için kullanılır. LCD ekranlı tiplerde 4 pinli ikinci bir ayar elemanı ve bir jumper bulunur. Farklı jumper konumlarının anlamları şunlardır:
- x Aktif sıcaklık ölçüm aralığı için:
- Sol konumda jumper (R1) = 35... 35 °C,
- Orta konumda jumper (R2) = 0...50 °C (fabrika ayarı)
- Sağ konumda jumper (R3) = 40… 70 °C
- x Aktif test fonksiyonu için:
Yatay konumda jumper: Sinyal çıkışında mevcut değerler
“Test fonksiyonu aktif” tablosunda verilen değerlerdir
- x Ölçülen değer gösterimi için (QFM31..D)
- - Sağ konumda dikey jumper = °C (fabrika ayarı)
- - Sol konumda dikey jumper = °F
Ölçülen değer gösterimi
Ayar elemanı
- x Sıcaklık sensörü arızalanırsa 0 V'luk bir voltaj (4 mA) 60 saniye sonra
sinyal çıkışı U2'ye (I2) uygulanacak ve sinyal çıkışı U1'deki nem sinyali (I1) 10 V'a (20 mA) ulaşacaktır.
- x Nem sensörü arızalanırsa 60 saniye sonra
sinyal çıkışı U1'e (I1) 10 V (20 mA) voltaj uygulanacak ve sıcaklık sinyali aktif kalacaktır.
Servis seti, sensör elemanı olmayan üç ölçüm ucu içerir. Her uç
temel birime önceden tanımlanmış bir sıcaklık ve nem değeri sinyaller:
- x %85 r. h., 40 °C
- x %50 r. h., 23 °C
- x %20 r. h., 5 °C
Sabit değerler sinyal çıkışlarında mevcuttur. Değerlerin doğruluğu
test fonksiyonuyla aynıdır. Ölçüm uçları çalışma sırasında değiştirilebilir.
Aksesuarlar
- Ad Tip referansı
- Filtre kapağı (değiştirme için) AQF3101
- Ölçüm ucu (değiştirme için değiştirilebilir) AQF3150
- Servis seti (fonksiyon testi için) AQF3153
- Uzaktan ölçüm için 3 m kablo AQY2010
Mühendislik notları
- Sensörü çalıştırmak için %100 görev için ayrı sargılara sahip ekstra düşük voltajlı (SELV) bir transformatör gereklidir. Transformatörü boyutlandırırken ve korurken, yerel
- güvenlik yönetmeliklerine uyulmalıdır.
- Transformatörü boyutlandırırken, kanal sensörünün güç tüketimi dikkate alınmalıdır.
- Sensörün doğru kablolaması için, sensörün kullanıldığı cihazların Veri Sayfalarına bakın.
- İzin verilen hat uzunlukları dikkate alınmalıdır.
- Kabloların yönlendirilmesi için, uzunr kablolar yan yana uzanır
- ve aralarındaki mesafe ne kadar küçükse, elektriksel parazit o kadar büyük olur.
- EMC sorunları olan ortamlarda korumalı kablolar kullanılmalıdır.
- İkincil besleme hatları ve sinyal hatları için bükümlü çift kablolar gereklidir.
- Nem çıkışı için G1( ) ve I1( ) terminalleri her zaman güce bağlanmalıdır,
- sadece sıcaklık çıkışının G2( ) ve I2( ) terminalleri kullanılsa bile!
Montaj notları
Sensörü kanal duvarının ortasına monte edin. Buharlı nemlendiricilerle birlikte kullanılırsa,
nemlendiriciden sonraki minimum mesafe 3 m ile maksimum 10 m olmalıdır.
Uygulama çiğ noktası kayması içeriyorsa sensörü egzoz havası kanalına takın.
Sadece flanşı kanal duvarına takın. Sensör daha sonra flanştan geçirilir ve
geçirilir.
- x Taban ile kapak arasındaki conta çıkarılmamalıdır, aksi takdirde IP 65 koruma derecesi artık sağlanamaz.
- x Ölçüm ucunun içindeki algılama elemanları darbeye karşı hassastır. Montajda bu tür bir etkiden kaçının.
Montaj Talimatları paketin iç tarafına basılmıştır.
- Devreye alma notları
- Gücü açmadan önce kablolamayı kontrol edin. Sıcaklık ölçüm aralığı, gerekirse sensörde seçilmelidir.
- Kablolama ve çıkış sinyalleri, test fonksiyonu kullanılarak kontrol edilebilir (bkz. "Mekanik tasarım").
- Doğrudan algılama elemanında voltmetre veya ohmmetre kullanmamanızı öneririz.
- Simüle edilmiş pasif çıkış sinyalleri durumunda, piyasada bulunan ölçüm cihazlarıyla ölçüm yapılamaz (ölçülen akım çok küçük).
Atık
Cihazlar, Avrupa Direktifi 2012/19/EU kapsamında atılacak elektronik cihazlar olarak kabul edilir ve evsel atık olarak atılamaz.
- x Cihazı bu amaçla sağlanan kanallar aracılığıyla atın.
- x Tüm yerel ve geçerli yasa ve yönetmeliklere uyun.
