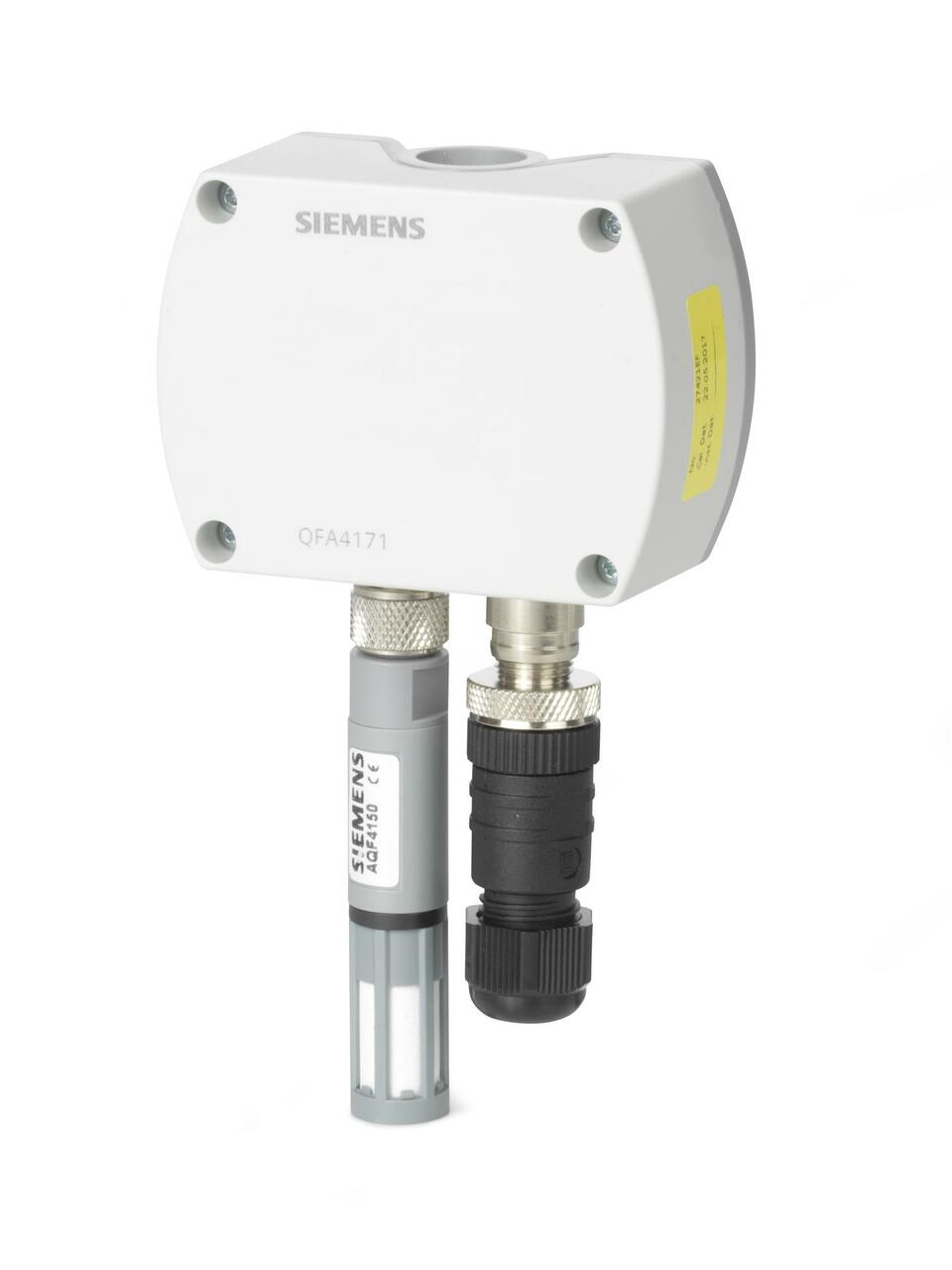

SIEMENS QFA4171 SYMARO SENSÖR
Oda Sensörleri QFA41 .. bağıl nem ve sıcaklık için Kalibrasyon sertifikalarıyla
- Çalışma voltajı AC 24 V / DC 13.5 ... 35 V
- Sinyal Çıkışı DC 0 ... 10 V / 4… 20 MA bağıl nem ve sıcaklık için
- Tüm ölçüm aralığında çok yüksek ölçüm doğruluğu
- Kapasitif nem ölçümü
- Döngü testi için test fonksiyonu
- Kullanım aralığı 40… 70 ° C / 0… % 100 r. H.
LCD ekran 25…+70 ° C / 0… % 100 r. H.
Kullanmak
QFA41 .. Sensör, havalandırma ve klima tesislerinde kullanılır:
Nispeten nem ve sıcaklığı ölçmek için çok yüksek doğruluk ve güvenilirlik
- Sensörlerin düzenli yeniden kalibrasyonu ve yeniden ayarlanması
Örnekler:
- Makalede depolama ve üretim tesisleri, tekstil, farmasötik, kimyasal,
- Elektronik endüstrileri, vb.
- Laboratuvarlar
- Hastaneler
- Bilgisayar Merkezleri
- Seralar
ÜRÜN TİPLERİ
- QFA4160 0...50 °C / 40…+70 °C / 35...3 5 °C active, DC 0...10 V 0...100 % active, DC 0...10 V AC 24 V or DC 13,5…35 V
- QFA4160D 0...50 °C / 40…+70 °C / 35...3 5 °C active, DC 0...10 V 0...100 % active, DC 0...10 V AC 24 V or DC 13,5…35 V
- QFA4171 0...50 °C / 40…+70 °C / 35...3 5 °C active, 4…20 mA 0...100 % active, 4…20 mA DC 13,5…35 V
- QFA4171D 0...50 °C / 40…+70 °C / 35...3 5 °C active, 4…20 mA 0...100 % active, 4…20 mA DC 13,5…35 V
Sipariş ve teslimat
Sipariş verirken, lütfen ad ve tür referansı verin, ör.:
Oda Sensörü QFA4160 Aksesuarlar altında listelenen Hizmet Seti AQF3153 için ayrı bir sipariş yerleştirin. Vidalı tapası ile dairesel konektör kaldırılır.
Ekipman kombinasyonları
- Sensörün DC 0 ... 10 V veya işleyebilen tüm sistemler ve cihazlar veya 4 ... 20 MA Çıkış Sinyali.
- Sensörleri minimum veya maksimum seçim için kullanırken, entalpi, entalpi farkı, mutlak nem ve çiy noktasını ortalama veya hesaplamak için, SEZ220 sinyal dönüştürücüsünü kullanın (bkz. Veri Sayfası N5146).
Teknik tasarım
- Sensör, kapasitif algılama elemanı aracılığıyla odadaki bağıl nemi elde eder kapasitansı ortam havasının bağıl neminin bir fonksiyonu olarak değişir.
- Bir elektronik devre, sensörün sinyalini sürekli bir DC 0 ... 10 V veya 4… 20 mA sinyali, %0 ... %100 bağıl neme karşılık gelir.
- Sensör, sıcaklığın bir fonksiyonu olarak elektrik direnci değişen algılama elemanı aracılığıyla odadaki sıcaklığı elde eder. Bu varyasyon dönüştürülür
- Sensör tipine bağlı olarak aktif bir DC 0… 10 V veya 4… 20 mA çıkış sinyali. Çıkış sinyali, 0… 50 ° C'lik seçilebilir bir sıcaklık aralığına karşılık gelir, –35…+35 ° C veya 40 ... 70 ° C.
Mekanik tasarım
- Oda sensörü bir muhafaza, basılı devre panosu, bağlantı terminalleri,İpucu ve dairesel bir konektör ölçüm. İki parçalı konut bir taban ve bir vidalı çıkarılabilir kapak. Gereksinimleri karşılamak için taban ve kapak arasına bir lastik conta kurulur IP 65 derecesi koruma.
- Ölçüm devresi ve ayar elemanı baskılı devrede yer almaktadır Kapağın içindeki tahta, tabandaki bağlantı terminalleri.
- Konut ve ölçüm
- İpucu birlikte vidalanır.
- Ölçüm ucu bir dereceye kadar IP40 korumasına sahiptir.
- Algılama elemanları, ölçüm ucunun sonunda, bir vidalı filtre kapağı.
- Kablo girişi, birleştirme parçasından oluşan dairesel konektör aracılığıyla yapılır.
- M16 diş ve vidalı fiş ile konektör. Birleştirme parçası, konut ve dahili kablolu.
- Sensör duvar montajı için tasarlanmıştır.
- QFA4160D ve QFA4171D tipleri, LCD ekranında ölçülen değerleri sağlar.
- Aşağıdaki ölçülen değerler dönüşümlü olarak 5 s'lik aralıklarla görüntülenir:
- Sıcaklık: ° C veya ° F
- Nem: % r. H.
Montaj notları
- Klimalı odanın duvarında (dış duvarda değil!); girintilerde, perdelerin arkasında, ısı kaynaklarının veya rafların üstünde veya yakınında değil, arkasındaki duvarlarda değil baca bulunur.
- Sensör leke ışıklarına veya doğrudan güneş radyasyonuna maruz kalmamalıdır.
- Sensörü, zeminden yaklaşık 1,5 m yukarıda ve en az 50 cm'den işgal altındaki boşluğa takın Bir sonraki duvardan.
- Baz ve kapak arasındaki conta kaldırılmamalı veya başka bir koruma derecesi IP 65 artık sağlanmayacak.
- Ölçüm ucu içindeki algılama elemanları şok ve etkiye duyarlıdır.
Montaj üzerinde böyle bir etkiden kaçının. QFA4160, ölçüm ucu yukarı doğru işaretle monte edilmemelidir. Paketin iç tarafına montaj talimatları yazdırılır.
Devreye alma notları
- Gücü açmadan önce kablolamayı kontrol edin.
- Sensörde gerekli sıcaklık ölçüm aralığını seçin.
- Kablolama ve çıkış sinyalleri, test işlevinden yararlanarak kontrol edilebilir (bakınız "Mekanik Tasarım" a).
- Doğrudan algılama elemanında voltmetreler veya ohmmetreler kullanmamayı öneririz. İçinde Simüle edilmiş pasif çıkış sinyalleri, ticari olarak ölçümler
- Mevcut sayaçlar yapılamaz (akımı çok küçük ölçer).
İmha etmek
Bu sembol veya başka bir ulusal etiket, ürünün, ambalajının ve, Uygulanabilir olduğunda, herhangi bir pil yerli atık olarak atılamayabilir. Hepsini sil
Kişisel veriler ve ürün (ler) in ayrı toplama ve geri dönüşüm tesislerinde atın Yerel ve ulusal mevzuata uygun.
ÜRÜN ÇEŞİTLERİ
- SIEMENS QFA4160
- SIEMENS QFA4160D
- SIEMENS QFA4171
- SIEMENS QFA4171D
