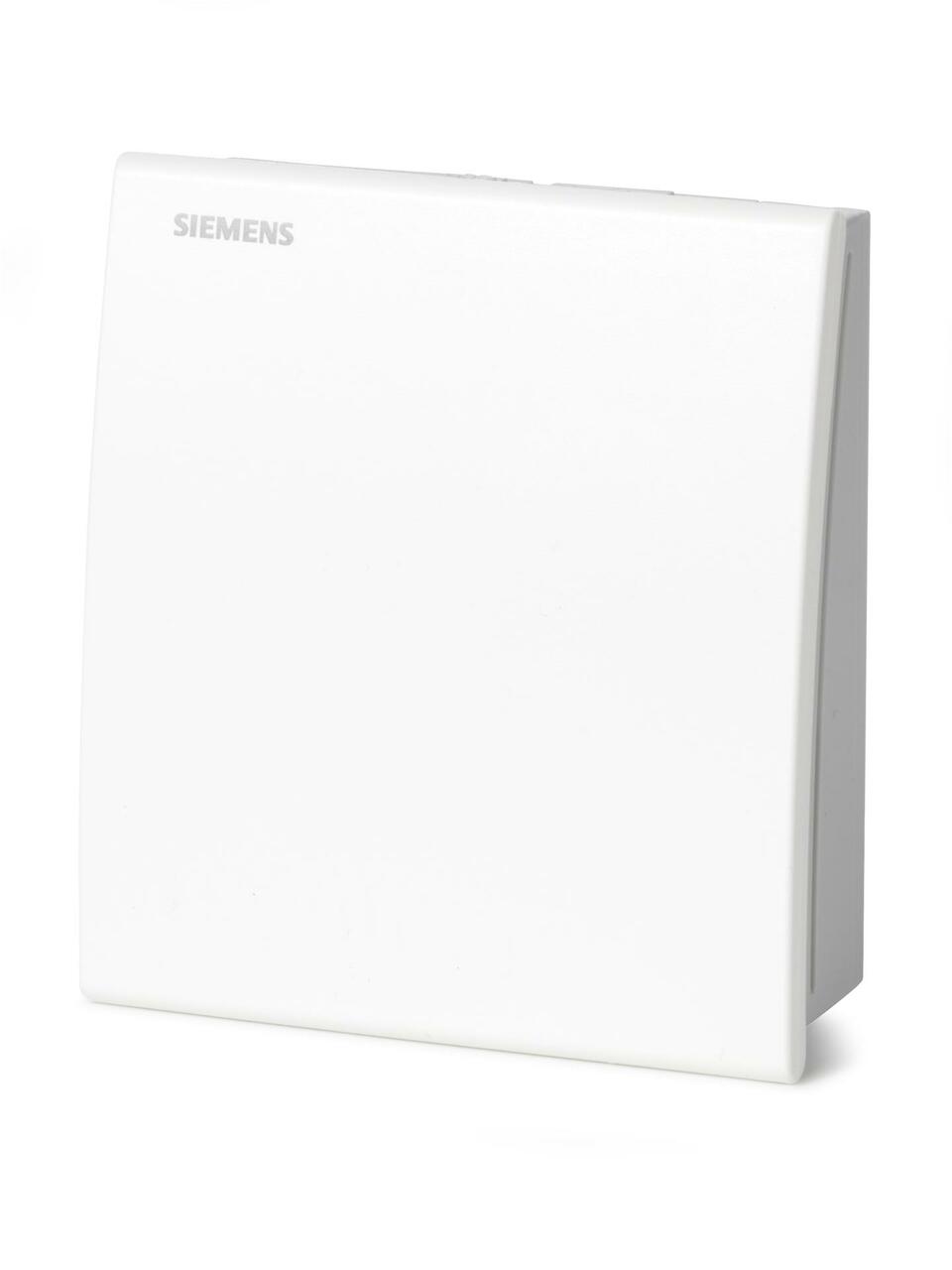

SIEMENS QFA2071 SYMARO SENSÖR
423 0.0
4614.02 https://www.brulorparcasi.com Stoklarda! Hemen Sipariş Ver!

SIEMENS QFA2071 SYMARO SENSÖR

NEM VE SICAKLIK SENSÖRÜ, 4…20 MA, 0…95%(RH), IP30, DC 13.5...35 V
Stok Kodu20243350
İndirimli
Ürün
Kdv Hariç 3.845,02  + KDV10.661,55
Stokta var
Bu üründen Adet

Ürün Açıklaması

SIEMENS QFA2071 SYMARO SENSÖR

Oda Sensörleri QFA20… Bağıl nem ve sıcaklık için

  • Çalışma voltajı AC 24 V veya DC 13.5… 35 V
  • Sinyal Çıkışı DC 0 ... 10 V / 4… 20 mA bağıl nem için
  • Sıcaklık için sinyal çıkışı DC 0 ... 10 V / 4… 20 MA / LG-NI 1000 veya T1
  • ± % 3 R.H. konfor aralığında
  • Kullanım aralığı −15…+50 ° C / 0… % 95 R.H. (Konservis etmeme)

Kullanmak

  • Havalandırma ve klima tesislerinde edinmek için
    • Bağıl nem ve
    • sıcaklık
  • Odalarda. QFA20…
    • Kontrol sensörü ve
    • Bina otomasyonu ve kontrol sistemleri veya birimleri gösterme sensörünün ölçülmesi.

ÜRÜN TÜRLERİ

  • QFA2000 0...100 % active, DC 0...10 V AC 24 V or DC 13.5…35 V
  • QFA2001 0...100 % active, 4…20 mA DC 13.5…35 V
  • QFA2020 0...50 °C passive, LG-Ni 1000 0...100 % active, DC 0...10 V AC 24 V or DC 13.5…35 V
  • QFA2040 0...50 °C passive, T1 (PTC) 0...100 % active, DC 0...10 V AC 24 V or DC 13.5…35 V
  • QFA2060 0...50 °C / −35...+35 °C / −40…+70 °C active, DC 0...10 V 0...100 % active, DC 0...10 V AC 24 V or DC 13.5…35 V
  • QFA2060D 0...50 °C / −35...+35 °C / −40…+70 °C active, DC 0...10 V 0...100 % active, DC 0...10 V AC 24 V or DC 13.5…35 V
  • QFA2071 0...50 °C / −35...+35 °C / −40...+70 °C active, 4…20 mA 0...100 % active, 4…20 mA DC 13.5…35 V
Sipariş ve teslimat
  • Sipariş verirken, lütfen ad ve tür referansı verin, ör.:
    • Oda Sensörü QFA2060D.
  • Ekipman kombinasyonları
    • Sensörün DC 0 ... 10 V'ini elde edebilen ve işleyebilen tüm sistemler veya cihazlar,
    • 4… 20mA, LG-Ni 1000 veya T1 çıkış sinyali.
    • Sensörleri minimum veya maksimum seçim için kullanırken, entalpi, entalpi farkı, mutlak nem ve çiy noktasını ortalama veya hesaplamak için,
    • SEZ220 sinyal dönüştürücüsünü kullanın (bkz. Veri Sayfası N5146).
Çalışma modu
  • Sensör, elektrik kapasitansı bağıl nemin bir fonksiyonu olarak değişen kapasitif nem algılama elemanı ile odadaki bağıl nemi alır.
  • Elektronik ölçüm devresi, sensörün sinyalini sürekli bir DC 0 ... 10 V veya 4… 20 mA sinyali, % 100 bağıl neme karşılık gelir.
  • Sensör, sıcaklığın bir fonksiyonu olarak elektrik direnci değişen algılama elemanı aracılığıyla odadaki sıcaklığı elde eder.
  • Dirençteki bu değişiklik aktif bir DC 0… 10 V veya 4… 20 mA çıkışına dönüştürülür 0… 50 ° C, –35…+35 ° C veya −40 ...+70 sıcaklık aralığına karşılık gelen sinyal, ° C. Ölçüm aralığı seçilebilir.
  • Sıcaklık simüle edilmiş olarak sağlanır aktif için alternatif olarak pasif LG-Ni 1000 veya T1 çıkış sinyali (0… 50 ° C) Çıkış sinyali.
  • Sistemlerden/cihazlardan ölçme akımı, elektriksel direncini elde etmek için Pasif sensör büyük ölçüde farklılık gösterir ve ölçüm ucunun sonunda sıcaklık algılama elemanının kendi kendine ısıtılmasını etkiler. Etkiyi telafi etmek için pasif çıktı Sinyal bir elektronik devre ile simüle edilir.
Mekanik tasarım

Oda sensörleri duvar montajı için tasarlanmıştır. Kullanım için uygundurlar Ticari olarak temin edilebilen engüman kanalı kutuları ile. Kablolar arkadan (gizli kablolama) veya alttan veya üstünden (yüzey tarafından işletilen kablolar) tanıtılabilir nakavt açıklıkları yoluyla. İki parçalı muhafaza bir kasa ve bir taban plakası içerir. Her ikisi de birbirine geçti ama yapabilir tekrar kopuk olun. Ölçüm devresi, algılama elemanları ve ayar öğesi gövdenin içinde baskılı devre kartı.
Taban plakası bağlantı terminallerini taşır. QFA2060D tipi, LCD ekranında ölçülen değerleri sağlar. Aşağıdaki

  • Ölçülen değerler dönüşümlü olarak 5 s'lik aralıklarla görüntülenir:
    • - Sıcaklık: ° C veya ° F cinsinden
    • - Nem: % R.H.

Ayar öğeleri kasada bulunur. Bir ayar elemanı 6 pim ve bir jumper. Gerekli sıcaklık ölçüm aralığını seçmek için kullanılır ve test fonksiyonunun etkinleştirilmesi. LCD ekranlı türler, 4 pim ve bir jumper. Farklı jumper konumları aşağıdaki anlamlara sahiptir:

  • • Pasif sıcaklık ölçüm aralığı için (QFA2020, QFA2040):
    • Orta pozisyonda jumper (R2) = LG-Ni 1000 veya T1 (0 ... 50 ° C)

• Aktif sıcaklık ölçüm aralığı için:

    • Üst pozisyonda jumper (R1) = −35 ...+35 ° C,
    • Orta pozisyonda jumper (R2) = 0 ... 50 ° C (fabrika ayarı),
    • Alt konumda jumper (R3) = –40…+70 ° C
  • Test işlevini etkinleştirmek için:
    • Dikey konumdaki jumper: "Test Fonksiyon Aktif" tablosuna göre değerler sinyal çıkışında sunulacaktır.
  • Ölçülen değer ekranı için (QFA2060D)
    • - Jumper yatay, üst pozisyonda = ° f
    • - Jumper yatay, alt konumda = ° C (fabrika ayarı)
  • • Sıcaklık sensörü arızalı hale gelirse 0 V (4 mA) voltaj uygulanacaktır sinyal çıkışında U2 (I2) veya sinyal çıkışında BS-MS yüksek empedans (> 1 MΩ)

60 saniye sonra ve sinyal çıkışındaki nem sinyali U1 (I1) 10 V (20 Ma).
• Nem sensörü arızalı hale gelirse, 10 V (20 mA) voltaj uygulanacaktır 60 saniye sonra sinyal çıkışında U1 (I1) ve sıcaklık sinyali aktif kalacaktır.

Mühendislik Notları

Aktif çıkışları olan oda sensörleri yüksek güç kaybına sahiptir, bu da sonuçta sıcaklık ölçümünü etkileyebilir. Etki derecesi, çalışmaya bağlıdır
voltaj ve bir çalışma voltajı için Symarotm oda sensörlerinde telafi edilir.
AC 24 V veya DC 24 V. Diğer çalışma voltajları için aşırı veya kompansiyon meydana gelebilir.
Ayrıca, ölçüm doğruluğu aşağıdaki faktörlerden etkilenir:

  • hakim hava akışı
  • Duvar yüzeyi (kaba, pürüzsüz)
  • Duvar dokusu (ahşap, sıva, beton, tuğla)
  • Duvar tipi (iç, dış).

Bu uygulamaya özgü ölçüm yanlışlığı, kurulmuş bir sensör için sabittir. Yaklaşık. 1 çalışma saati ve daha yüksek bir sistemde gerektiği şekilde ayarlanabilir (ör. denetleyici). Yerel LCD'de düzeltme yok. % 100 için ayrı sargılı ekstra düşük voltaj (SELV) güvenlik için bir transformatör Sensörü güçlendirmek için görev gereklidir. Transformatörün boyutlandırılması ve korunmasıyla Yerel güvenlik düzenlemelerine uyulmalıdır. Transformatörü boyutlandırırken, oda sensörünün güç tüketimi alınmalıdır dikkate alın. Sensörün doğru kablolanması için, WH ile cihazların veri sayfalarına bakın. Ich Sensör kullanılır. İzin verilen çizgi uzunlukları dikkate alınmalıdır. Kabloların yönlendirilmesi için, kabloların o kadar uzun sürdüğü düşünülmelidir ve aralarındaki mesafe ne kadar küçük olursa, elektrik paraziti o kadar büyük olur. Korumalı kablolar EMC problemleri olan ortamlarda kullanılmalıdır. İkincil besleme hatları ve sinyal hatları için bükülmüş çift kablolar gereklidir.  Nem çıktısının G1 (+) ve I1 ( -) terminalleri her zaman güce bağlanmalıdır. Sıcaklık çıkışının sadece G2 (+) ve I2 ( -) terminalleri kullanılmış olsa bile! G1 (+) ve I1 ( -) galvanik olarak G2 (+) ve I2 ( -) için izole edilir.

Montaj notları
  • Klimalı odanın duvarında (dış duvarda değil!); Teneffüslerde değil, perdelerin arkasında, yukarıda veya ısı kaynaklarının veya arkadaki duvarlarda olmayan rafların baca bulunur.
  • Ünite leke ışıklarına veya doğrudan güneş radyasyonuna maruz kalmamalıdır.
  • Ünite leke ışıklarına veya doğrudan güneş radyasyonuna maruz kalmamalıdır.
  • Sensörü, zeminden yaklaşık 1,5 m yukarıda ve en az 50 cm'den işgal altındaki boşluğa takın Bir sonraki duvardan.
  • Yanlış ölçümleri önlemek için sensördeki kanalın sonu mühürlenmelidir kanaldan taslaklar nedeniyle.
  • Paketin iç tarafına montaj talimatları yazdırılır.

Devreye alma notları

  • Gücü açmadan önce kablolamayı kontrol edin. Sıcaklık ölçüm aralığı Gerekirse sensörde seçilir.
  • Kablolama ve çıkış sinyalleri, test işlevinden yararlanarak kontrol edilebilir (bakınız "Mekanik Tasarım" a).
  • Doğrudan algılama elemanında voltmetreler veya ohmmetreler kullanmamayı öneririz. İçinde Simüle edilmiş pasif çıkış sinyalleri, ticari olarak ölçümler
  • Mevcut sayaçlar yapılamaz (akımı çok küçük ölçer).
İmha etmek

Cihazlar, 2012/19/AB Avrupa Direktifi açısından elden çıkarma için elektronik cihazlar olarak kabul edilir ve yerli atık olarak atılamaz.

  • Cihazın bu amaç için sağlanan kanallar aracılığıyla atın.
  • Tüm yerel ve şu anda uygulanabilir yasa ve düzenlemelere uyun.
ÜRÜN ÇEŞİTLERİ
  • SIEMENS QFA2000
  • SIEMENS QFA2001
  • SIEMENS QFA2020
  • SIEMENS QFA2050/MO
  • SIEMENS QFA2050D/MO
  • SIEMENS QFA2060
  • SIEMENS QFA2060D
  • SIEMENS QFA2068
  • SIEMENS QFA2068D
  • SIEMENS QFA2071
  • SIEMENS QFA2079
  • SIEMENS QFA2890/WI
