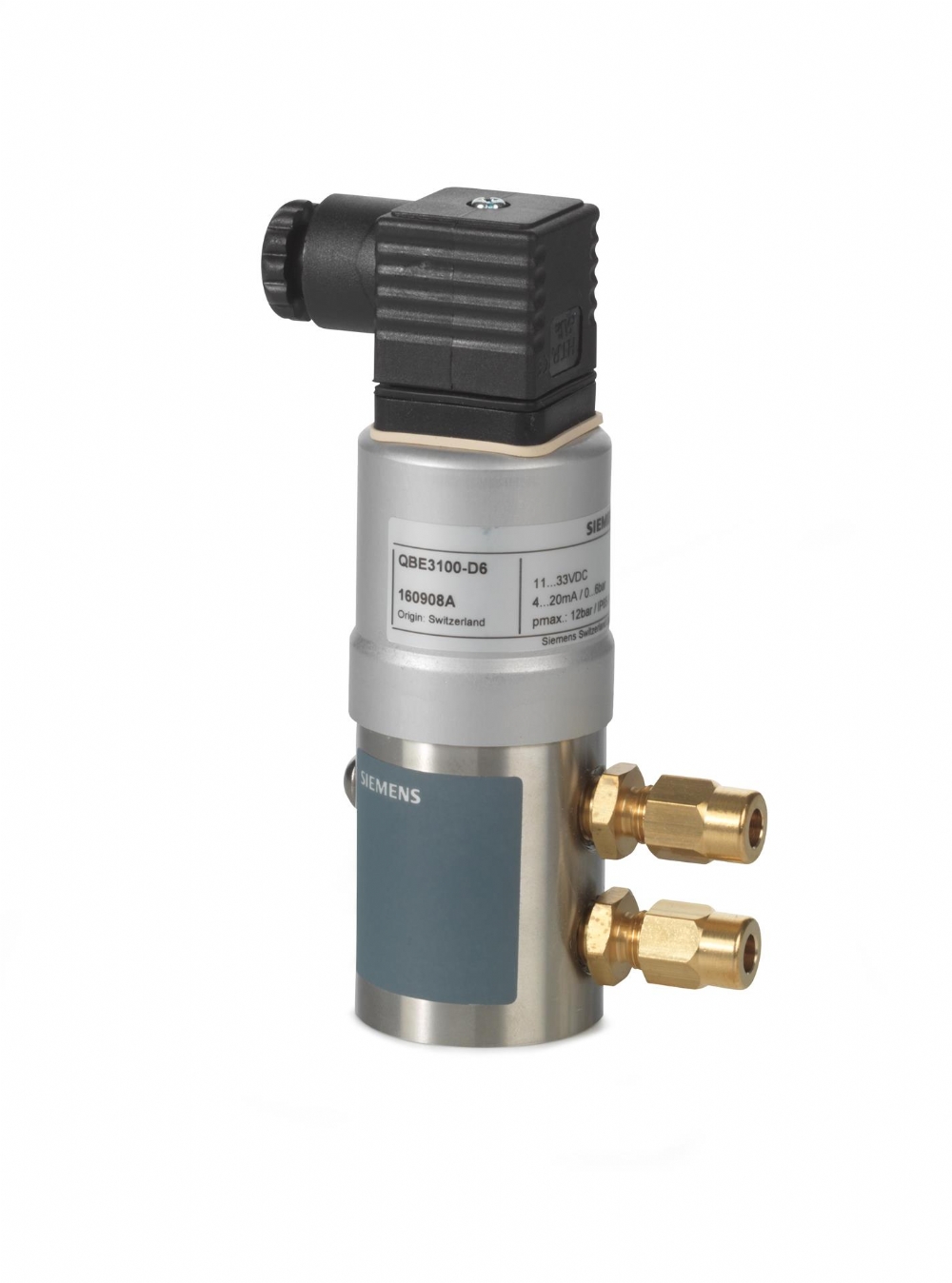

SIEMENS QBE3100-D16 SYMARO SENSÖR
501 0.0
11323.99 https://www.brulorparcasi.com Stoklarda! Hemen Sipariş Ver!

SIEMENS QBE3100-D16 SYMARO SENSÖR

FARK BASINÇ SENSÖRÜ, 0…16 BAR, 4…20 MA, IP65, DC 11...33 V
Stok Kodu20243274
İndirimli
Ürün
Kdv Hariç 9.436,66  + KDV26.165,03
Stokta var
Bu üründen Adet

Ürün Açıklaması

SIEMENS QBE3100-D16 SYMARO SENSÖR

Diferansiyel basınç

Sensör

  • QBE3000-D ..
  • QBE3100-D ..

ÖZELLİKLER

Nötr ve hafif aşındırıcı sıvılar ve gazlar için Gazlar veya sıvılar için uygun diferansiyel basınç sensörü, ölçümü için HVAC sistemlerinde basınç farkları.

  • Seramik ölçüm sistemi
  • Son derece güvenilir çalışma için sağlam yapı
  • Nötr ve hafif aşındırıcı sıvılar ve gazlar için
  • Besleme Voltajı AC 24 V / DC 18 ... 33 V veya DC 11 ... 33 V
  • DC 0 ... 10 V çıkış sinyali veya DC 4 ... 20 Ma
  • Erkek işlenmemiş G1/8 "Bağlantı
  • Teslimat, 6 mm çapında bakır borular için 2 vidalı bağlantı parçası içerir

Kullanmak

Diferansiyel basınç sensörü özellikle HVAC sistemlerinde kullanım için uygundur nötr veya hafif aşındırıcı gazların seviye veya akış hızının sürekli izlenmesi veya
sıvılar. Sensör şu şekilde kullanılabilir:

  • Kontrol sensörü
  • Bina otomasyonu ve kontrol sistemleri için ölçülen değer vericisi

Tip Özeti

  1. QBE3000-D1 S55720-S173 0...1 0...0.10 DC 0...10 V
  2. QBE3000-D1.6 S55720-S174 0...1.6 0...0.16 DC 0...10 V
  3. QBE3000-D2.5 S55720-S175 0...2.5 0...0.25 DC 0...10 V
  4. QBE3000-D4 S55720-S176 0...4 0...0.40 DC 0...10 V
  5. QBE3000-D6 S55720-S186 0...6 0...0.60 DC 0...10 V
  6. QBE3000-D10 S55720-S177 0...10 0...1 DC 0...10 V
  7. QBE3000-D16 S55720-S178 0...16 0...1.6 DC 0...10 V
  8. QBE3100-D1 S55720-S179 0...1 0...0.10 DC 4...20 mA
  9. QBE3100-D1.6 S55720-S180 0...1.6 0...0.16 DC 4...20 mA
  10. QBE3100-D2.5 S55720-S181 0...2.5 0...0.25 DC 4...20 mA
  11. QBE3100-D4 S55720-S182 0...4 0...0.40 DC 4...20 mA
  12. QBE3100-D6 S55720-S187 0...6 0...0.60 DC 4...20 mA
  13. QBE3100-D10 S55720-S183 0...10 0...1 DC 4...20 mA
  14. QBE3100-D16 S55720-S184 0...16 0...1.6 DC 4...20 mA
Sipariş ve teslimat
  • Sipariş verirken lütfen miktarı, ürün adını ve tür kodunu belirtin.

Örnek: 1 Diferansiyel Basınç Sensörü QBE3000-D1

  • Sensörle uygun bir sabitleme braketi verilir.

Gerekli herhangi bir aksesuar ayrı olarak sipariş edilmelidir.

Uyumluluk

Diferansiyel basınç sensörleri tüm cihazlar veya sistemlerle birlikte kullanılabilir DC 0 ... 10 V veya DC 4 ... 20 MA çıkış sinyalini işleme yeteneğine sahiptir.

Teknoloji

İzlenecek basınç bir seramik sensör elemanı üzerinde hareket eder. Seramik eleman aşağıdaki önemli avantajlara sahiptir

  • Sıcaklığa çok düşük duyarlılık
  • Yüksek sıcaklığa karşı direnç
  • Mekanik yaşlanma veya sürünme yok

Sensör sinyali doğrusallaştırılmış, sıcaklık telafi edilir ve sensör tarafından güçlendirilir elektronik.

Mekanik tasarım

Diferansiyel basınç sensörü aşağıdakileri içerir:

  • DIN 175301-803 ile sensör kapağı-A bağlantı kablosu ve bez
  • Seramik elemanı, vida bağlantıları ve hırsız geçirmez basınç sensörü gövdesi vida
  • Basılı devre kartı
  • Basınç Bağlantıları G⅛ “, Dışarıda Dişlenilmemiş Bağlantılarla Dişli bakır boru, 6 mm çapında
  • Sensörle kapalı gevşek, sabitleme braketi
  • Fiş din 175301-803-a takılmamış

Aksesuarlar

  • 1 m ile uzaktan montaj için AQB2002 montaj kiti
  • Bakır kılcal çizgi, her ikisi de bağlantı için hazır prefabrik olarak uçlar.
  • İplik adaptörleri ve terminal fındıkları yapılmış pirinç. G⅛ ile basınç bağlantısı " veya g½ “dış diş.

Talimatlar

  • Montaj talimatları diferansiyel basınç sensörü ile çevrilidir.
  • Doğrudan G1 ile bağlanabilir /8 "vidalı bağlantı parçaları. Özel önlemler olmalı Hava geçirmez vida bağlantılarını sağlamak için sensörleri monte ederken yerinde alınır.
  • Her biri 5 mm çapında standart T-Fittings veya Matkap ve Delin Ölçüm Delikleri kullanın Basınç Dokunma Noktaları (a).
  • Basınç sensörünün bire aşırı yüklenmesini önlemek için bir izolasyon bypass (5) takılabilir Ayarlar yaparken yan.
  • İnceleme amacıyla, ölçüm devreleri bir ölçüm-T ile donatılabilir.
  • sensör kafası.
    • Sıvılarla kullanım için montaj:

Sensörü her zaman basınç ölçüm noktalarından daha düşük monte edin Titreşimsiz bir yüzeye monte Her zaman sistemi boşaltın Uzaktan montaj için, sensör AQB basıncı ile birlikte çalıştırılabilir Orta sıcaklıklar için 70 ° C'ye kadar ortam sıcaklıklarında montaj kiti 180 ° C. Bu durumda dikkat edilmelidir.
Bakır boru, ilave ısı kaynakları veya hava sirkülasyonuna kısıtlamalarla azaltılmaz.

ÇÖP
  • Cihaz, Avrupa yönergelerine uygun olarak bertaraf etmek için bir elektronik cihaz olarak kabul edilir ve yerli çöp olarak atılamaz.
  • Cihazın bu amaç için sağlanan kanallar aracılığıyla atın.
  • Tüm yerel ve şu anda uygulanabilir yasa ve düzenlemelere uyun.
ÜRÜN ÇEŞİTLERİ
  • SIEMENS QBE3000-D1
  • SIEMENS QBE3000-D1.6
  • SIEMENS QBE3000-D10
  • SIEMENS QBE3000-D16
  • SIEMENS QBE3000-D2.5
  • SIEMENS QBE3000-D4
  • SIEMENS QBE3000-D6
  • SIEMENS QBE3100-D1
  • SIEMENS QBE3100-D1.6
  • SIEMENS QBE3100-D10
  • SIEMENS QBE3100-D16
  • SIEMENS QBE3100-D2.5
  • SIEMENS QBE3100-D4
  • SIEMENS QBE3100-D6
