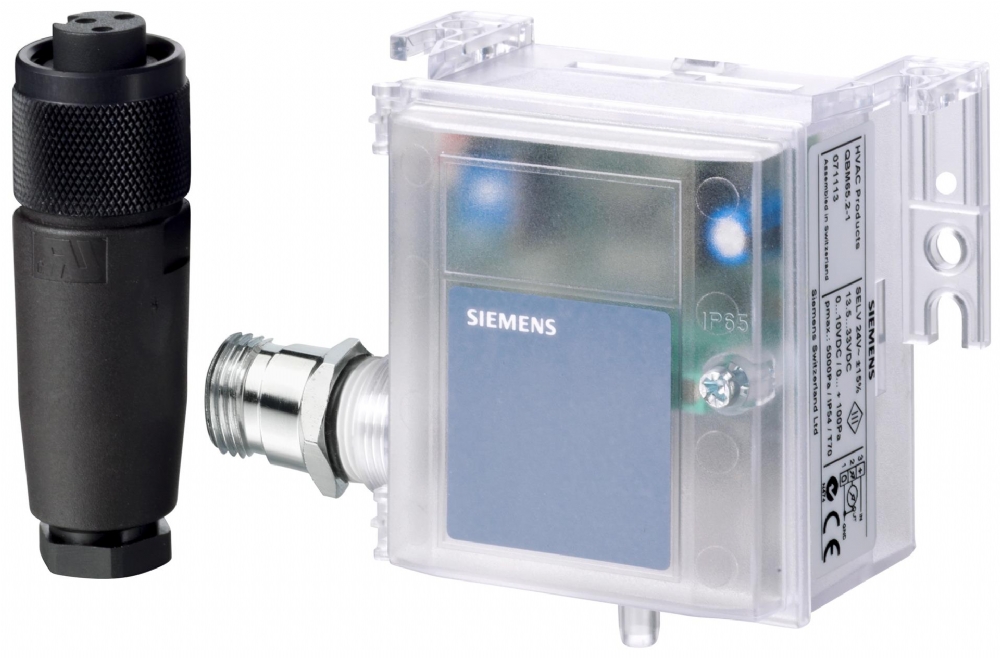

SIEMENS QBM4000-1 SYMARO SENSÖR
150 0.0
12815.15 https://www.brulorparcasi.com Stoklarda! Hemen Sipariş Ver!

SIEMENS QBM4000-1 SYMARO SENSÖR

FARK BASINÇ SENSÖRÜ, 0…100 PA, DC 0…10V, IP54, KALİBRASYON SERTİFİKASI İLE
Stok Kodu20243312
İndirimli
Ürün
Kdv Hariç 10.679,29  + KDV29.610,25
Stokta var
Bu üründen Adet

Ürün Açıklaması

SIEMENS QBM4000-1 SYMARO SENSÖR

Diferansiyel basınç sensör QBM4000 ... QBM4100 ...

Hava ve agresif olmayan gazlar için kalibrasyon sertifikası ile.

  • • Fabrikadan Kalibrasyon Sertifikası
  • • Yüksek derecede ölçüm doğruluğu
  • • Basınç-doğrusal karakteristik eğri
  • • Çalışma voltajı AC 24 V / DC 13.5… 33 V veya DC 11… 33 V
  • • Çıkış sinyali DC 0 ... 10 V veya 4… 20 Ma
  • • Entegre sabitleme açısı çubuğu sayesinde basit ve hızlı montaj konut
  • • Kalibre edilmiş ve sıcaklık telafi edilmiş ölçüm sinyali
  • • Mükemmel uzun vadeli yanıt
  • • Bağlantı seti ile verilir
  • • Çok kısa reaksiyon süresi
  • • Ekran* mevcut diferansiyel basıncını gösterir
  • * Türüne bağlı olarak
Kullanmak

Diferansiyel basınç sensörü, diferansiyel, aşırı ve basınç altında Hava ve agresif olmayan gazlar yüksek derecede ölçüm doğruluğu ve kalitesi ise gerekli yanı sıra bir kalibrasyon sertifikası için bir gereklilik.

Uygulama alanları:

  • • Havalandırma ve klima kanallarında en ufak diferansiyel basınçları ölçme
  • • Hava akışlarını kontrol edin
  • • Filtreleri ve kontrol fanlarını izleyin
  • • Laboratuvarlarda basınç denetimi, üretim, depolama ve temiz odalar
  • • VAV tesislerinde değişken hava akışı elde etmek ve hava tarafı çıkarmak için

Tür Adı Veri Sayfası

  • QBM4000-1 S55720-S247 0...100 Pa DC 0...10 V
  • QBM4000-3 S55720-S248 0...300 Pa DC 0...10 V
  • QBM4000-10 S55720-S249 0...1000 Pa DC 0...10 V
  • QBM4000-25 S55720-S250 0...2500 Pa DC 0...10 V
  • QBM4100-1U S55720-S251 -50...+ 50 Pa 4...20 mA
  • QBM4100-1D 1 S55720-S252 0...100 Pa 4...20 mA

Aksesuarlar

  • Ölçüm gereksinimlerine bağlı olarak ek hava kanalı probları setleri mevcuttur. Kuruluma bağlı olarak çeşitli montaj braketleri de mevcuttur konum.
  • İzole montaj sensörleri için AQB2000 montaj braketi hava kanalları.
  • AQB21.2 Din Top Hat Rays için Top Şapka Ray Adaptörleri (5 Parça), HT 35-7.5
  • FK-PZ1 hava kanalı probu, kısa, paslanmaz çelik, elastik ile Basit, hızlı ve hava geçirmez montaj için kurşun.
  • FK-PZ2 hava kanalı probu, uzun, alüminyum, delikli plakalar Kesin ölçüm gereksinimleri için.
Çalışma modu

Sensör, bir silikon kauçuk membran kullanarak diferansiyel basıncı alır ve Seramik çubuk. Sensör, sapmaya göre, doğrusal ve sıcaklık derlenmiş bir çıkış sinyali DC 0 ... 10 V veya 4 ... 20 mA'ya göre üretir.

Tasarım

Diferansiyel basınç sensörleri aşağıdakilerden oluşur:

  • • sabitleme açısı çubuğu, 3 pimli fiş ve kapalı güvenlikli menteşeli kapaklı sensör muhafazası vida
  • • Membran ve seramik kollu basınç odası
  • • Devre kartı
  • • PA'daki sensör sinyalinin dijital ekranı için LCD ekran (sadece QBM41… D için)

Montaj ve kurulum notları

Diferansiyel basınç sensörü, hava kanallarına, duvarlara doğrudan montaj için uygundur. tavanlar veya kontrol panellerinde. Sensör dikey olarak takılmalıdır.
Verilen 2 metre plastik boru, kanal bağlantısına değiştirilebilir. bitki. "Teknik veriler" altında belirtilen muhafaza koruyucu sınıfını elde etmek için, diferansiyel basınç sensörleri basınç meme ucuna bakacak şekilde monte edilmelidir. Ayrıca, hava kanalı problarından daha yüksek olmalıdırlar. Basınç bağlantısı meme uçları yukarı doğru işaret ederse veya daha düşük seviyedeyse Hava kanalı probları, yoğunlaşma sensörün içinde toplanabilir ve Cihazda hasar. Sensör meme uçları için basınç borusu, diferansiyel basınç sensörlerini takip ettiği gibi bağlanır:

SELV veya Sınıf 2 güç kaynağı ile güç kaynağı, 15 W veya sınırlı çıktı ile az. (UL gereksinimi)

  • • Yalnızca bakır kablolama kullanın

Devreye alma notları

"Teknik veriler" altında belirtilen değerler yalnızca dikey olarak monte edilmiş diferansiyel basınç sensörleri için geçerlidir (bağlantı meme uçları aşağı işaret ediyor). Sensör, dikey konumdaki faktörde kalibre edilir. Sonuç olarak, Sensör dikey konuma takılmalıdır. Yatay kurulum için (konut kapağı üst veya alt), sapmalar, Sertifikada ölçülen değerler.

İmha etmek

Cihaz, bertaraf için elektrik ve elektronik ekipman olarak kabul edilir. geçerli Avrupa Direktifi ve yerli çöp olarak atılmayabilir.

  • • Cihazın bu amaç için sağlanan kanallar aracılığıyla atın.
  • • Tüm yerel ve şu anda uygulanabilir yasa ve düzenlemelere uyun.
ÜRÜN ÇEŞİTLERİ
  • SIEMENS QBM4000-1
  • SIEMENS QBM4000-10
  • SIEMENS QBM4000-25
  • SIEMENS QBM4000-3
  • SIEMENS QBM4100-1D
  • SIEMENS QBM4100-1U
