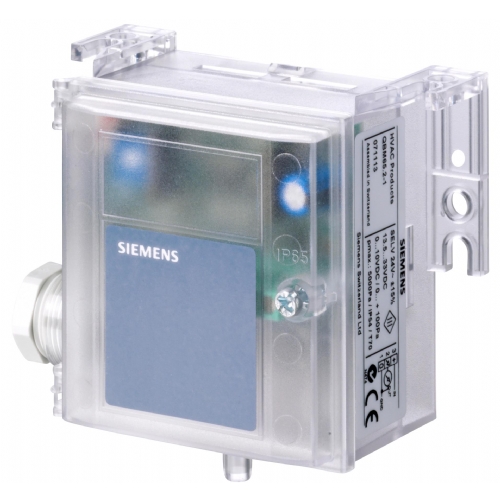

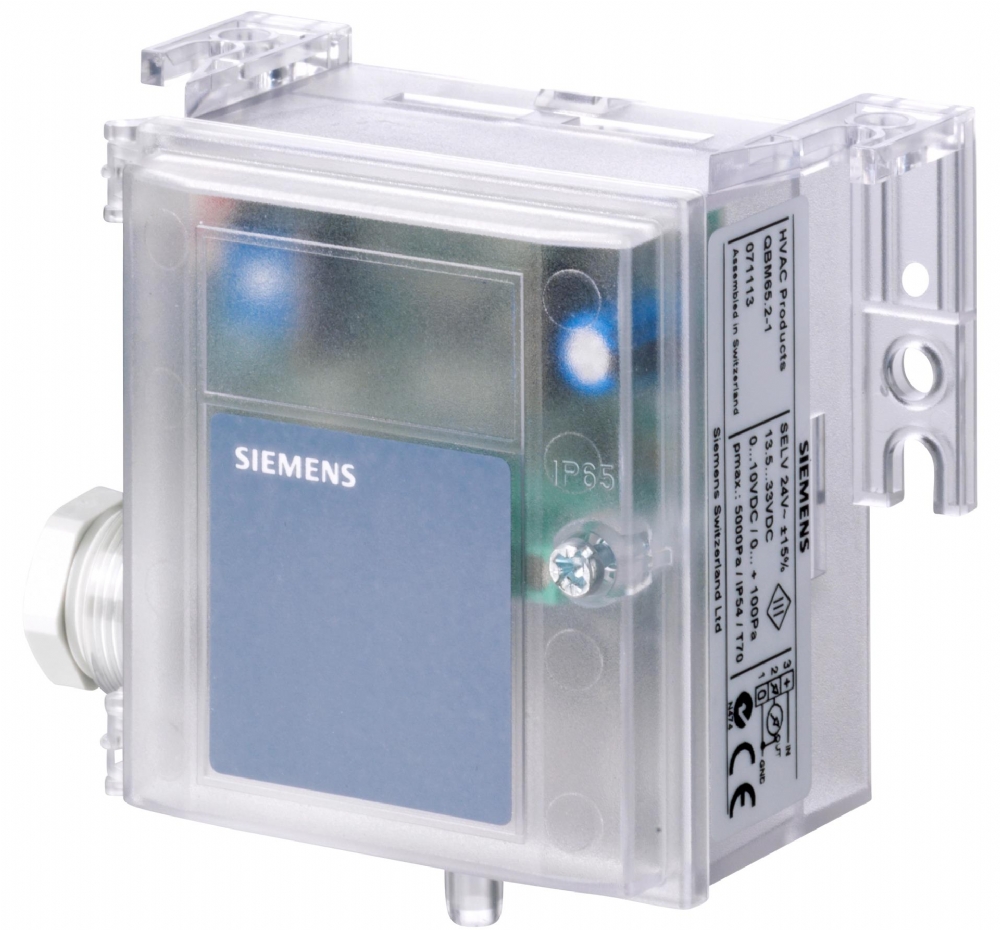

SIEMENS QBM3020-1D SYMARO SENSÖR
Diferansiyel basınç sensör QBM3020- .. Qbm3120- .. hava ve agresif olmayan gazlar için
ÖZELLİKLER
- Yüksek derecede ölçüm doğruluğu
- Ayarlanabilir karakteristik eğri (basınç-doğrusal veya kök çıkarma)
- Çalışma voltajı: QBM3020-..: AC 24 V / DC 13.5… 33 V QBM3120-..: DC 8 ... 33 V
- Çıkış sinyali: QBM3020-..: DC 0 ... 10 V QBM3120-..: 4… 20 Ma
- Sıfır noktalı ayar
- Muhafazadaki entegre sabitleme açısı çubuğu sayesinde basit ve hızlı montaj
- Mükemmel uzun süreli istikrar sayesinde bakım ücretsiz
- Kalibre edilmiş ve sıcaklık telafi edilmiş ölçüm sinyali
- Plastik boru ile verilir
- Çok kısa yanıt süresi
- Gerçek Değer Ekranı*
- * Türüne bağlı olarak
Başvuru
Diferansiyel basınç sensörü, hava basıncı ve basınç altında diferansiyel elde eder ve Agresif Gazlar Yüksek derecede ölçüm doğruluğu ve kalitesi gerekiyorsa.
Çıktıdan beri hacim akışını diferansiyel basınç yoluyla ölçmek için de uygundur Sinyal, kök çıkarmaya ayarlanabilir.
Uygulama alanları
- Havalandırma ve klima kanallarındaki en ufak diferansiyel basınçların ölçülmesi
- Hava akışlarını kontrol edin
- Filtreleri ve kontrol fanlarını izleyin
- Laboratuvarlarda, üretim ve temiz odalarda baskı denetimi
- VAV tesislerinde değişken hava akışı elde etmek ve hava tarafı çıkarmak için
ÜRÜN TİPLERİ
- QBM3020-1U S55720-S233 -50...+50 Pa ± (30...50) Pa DC 0…10 V
- QBM3020-1 S55720-S234 0...100 Pa 50...100 Pa DC 0…10 V
- QBM3020-3 S55720-S235 0...300 Pa 100...300 Pa DC 0…10 V
- QBM3020-5 S55720-S236 0...500 Pa 300...500 Pa DC 0…10 V
- QBM3020-10 S55720-S237 0...1000 Pa 500...1000 Pa DC 0…10 V
- QBM3020-25 S55720-S238 0...2500 Pa 1600...2500 Pa DC 0…10 V
- QBM3020-1D 1 S55720-S239 0...100 Pa 50...100 Pa DC 0…10 V
- QBM3020-3D 1 S55720-S240 0...300 Pa 100...300 Pa DC 0…10 V
- QBM3020-5D 1 S55720-S241 0...500 Pa 300...500 Pa DC 0…10 V
- QBM3020-10D 1 S55720-S242 0...1000 Pa 500...1000 Pa DC 0…10 V
- QBM3020-25D 1 S55720-S243 0...2500 Pa 1600...2500 Pa DC 0…10 V
- QBM3120-1U S55720-S442 -50...+50 Pa ± (30...50) Pa 4…20 mA
- QBM3120-1 S55720-S443 0...100 Pa 50...100 Pa 4…20 mA
- QBM3120-3 S55720-S444 0...300 Pa 100...300 Pa 4…20 mA
- QBM3120-5 S55720-S445 0...500 Pa 300...500 Pa 4…20 mA
- QBM3120-10 S55720-S446 0...1000 Pa 500...1000 Pa 4…20 mA
- QBM3120-25 S55720-S447 0...2500 Pa 1600...2500 Pa 4…20 mA
- QBM3120-1D 1 S55720-S448 0...100 Pa 50...100 Pa 4…20 mA
- QBM3120-3D 1 S55720-S449 0...300 Pa 100...300 Pa 4…20 mA
- QBM3120-5D 1 S55720-S450 0...500 Pa 300...500 Pa 4…20 mA
- QBM3120-10D 1 S55720-S451 0...1000 Pa 500...1000 Pa 4…20 mA
- QBM3120-25D 1 S55720-S452 0...2500 Pa 1600...2500 Pa 4…20 mA
Aksesuarlar
Ölçüm gereksinimlerine bağlı olarak ek hava kanalı probları setleri mevcuttur.
Kurulum konumuna bağlı olarak çeşitli montaj braketleri de mevcuttur.
Tür Adı Veri Sayfası
İzole havadaki montaj sensörleri için
- AQB2000 montaj braketi kanallar N1590
- AQB21.2 Din Top Hat Rays için Top Şapka Ray Adaptörleri (5 Parça), HT 35-7.5 N1590
- FK-PZ1 hava kanalı probu, kısa, paslanmaz çelik, elastik kurşunlu N1589
- FK-PZ2 hava kanalı probu, uzun, alüminyum, delik plakaları için Kesin ölçüm gereksinimleri N1589
Çalışma modu
Sensör, bir silikon kauçuk membran kullanarak diferansiyel basıncı alır ve Seramik çubuk. Sensör tipine bağlı olarak, sensör QBM3020- .. veya 4… 20 mA ile QBM3120- ile doğrusal veya kök çıkarma sinyali 0 ... 10 V üretir. kalibre edilmiş ve sıcaklık için telafi edilir. Kökten çıkarma için basınç ölçüm aralığının bireysel ayarlaması Sensörler bir potansiyometre vasıtasıyla yapılır.
Mekanik tasarım
Diferansiyel basınç sensörü aşağıdakilerden oluşur:
- Montaj braketi, kablo girişi ve çıkarılabilir snap-on kapak ile sensör muhafazası Güvenlik vidalı
- Membran ve seramik kollu basınç odası
- Terminal bağlantıları olan PCB, karakteristik eğriyi değiştirmek için dip anahtarı (bkz. Devreye Dönüşüm Notları) ve Çıkarma Karakteristiğinde İsteğe Bağlı Son Değer Ayarı için Potansiyometre (0… 10 V çıkışı veya 4… 20 mA çıkışı)
- QBM3020..D'de LCD ve QBM3120-.. D
- Montaj konumunu telafi etmek için sıfır noktalı ayar düğmesi (Bkz. "Atama Notları")
Mühendislik Notları
Kullanılan transformatör, bir kullanılırken güvenlik için ekstra düşük voltaj (SELV) için uygun olmalıdır. AC güç kaynağı. Ayrı sargılara sahip olmalı ve % 100 görev için tasarlanmalıdır. Transformatör boyutu ve sigorta yerel güvenlik düzenlemelerine uymalıdır. İzin verilen maksimum kablo uzunluklarını gözlemleyin.
Kablo uzunlukları 50 metreyi aşar ve şebeke kablolarına paralel çalışırsa: Korumalı kullanın Kablolar!
Montaj ve kurulum notları
Diferansiyel basınç sensörü, hava kanallarına, duvarlara, tavanlara veya kontrol panellerine Doğrudan montaj için uygundur. Verilen 2 metre plastik tüp, bitki üzerindeki kanal bağlantısına modifiye edilebilir. "Teknik veriler" altında belirtilen muhafaza koruyucu sınıfını elde etmek için, diferansiyel basınç sensörleri basınç meme ucuna bakacak şekilde monte edilmelidir. Ayrıca, hava kanalı problarından daha yüksek olmalıdırlar. Basınç bağlantısı meme uçları yukarı doğru işaret ederse veya Hava kanalı probları, yoğunlaşma sensörün içinde toplanabilir ve hasara neden olabilir cihaz.
Devreye alma notları
"Teknik Veriler" altında belirtilen değerler yalnızca dikey olarak monte edilmiş diferansiyel için geçerlidir Basınç sensörleri (bağlantı meme uçları aşağı işaret ediyor). Yatay montaj için değer sapmaları mümkündür (üstte veya alttaki muhafaza örtüsü). Bu sapmalar sıfır noktalı ayar kullanılarak telafi edilebilir. Görmek
Aşağıdaki "Sıfır Noktalı Ayar".
Ayrıca bkz. Ekran, ayar ve bağlantı öğeleri
- 1. Bağlantı Terminalleri Kablolama - Basınç borusunu şu anda bağlamayın.
- 2. Kısaca LED'e kadar sıfır noktalı ayar düğmesine 2 saniyeden fazla basın. yanar. Sıfır noktalı ayar, LCD'li tiplerde ayrıca belirtilir "0 PA" ile. LCD'de sıfır noktalı düğmeye 2 saniyeden daha kısa bir süre basarsanız bir menü açılır Türler. Birden fazla pres veya 8 saniyelik bir bekleme süresi ile otomatik olarak kapanır.
- 3. Basınç Borusunu Bağlayın
İmha etmek
Cihaz, bertaraf için elektrik ve elektronik ekipman olarak kabul edilir. geçerli Avrupa Direktifi ve yerli çöp olarak atılmayabilir.
- • Cihazın bu amaç için sağlanan kanallar aracılığıyla atın.
- • Tüm yerel ve şu anda uygulanabilir yasa ve düzenlemelere uyun.
