SIEMENS QAC22 SYMARO SENSÖR
Dış Sensörler QAC ...
- dış mekan sıcaklığını elde etmek için dış sensör ve - daha az ölçüde
- Güneş radyasyonu, rüzgar etkisi ve duvarın sıcaklığı
- QAC ... ve bu veri sayfası dışını kullanan OEM'ler içindir. ürünleriyle bağlantılı sensörler
Kullanmak
- Hava durumu telafi edilen akış sıcaklığı kontrolü için referans sensörü
- Optimizasyon işlevleri için sensörün ölçülmesi
Teknik tasarım
Algılama elemanı, 0 ° C'de 1000 Ω direnci olan ince film LG-NI elemanıdır. Direnç, sıcaklığın bir fonksiyonu olarak Kelvin başına yaklaşık 5 Ω olarak yükselir.
QAC21
Algılama elemanı, doğrusallaştırılmış bir özelliğe sahip bir NTC direncidir ve 20 ° C'de 575 Ω direnç.
QAC31/101
Algılama elemanı, 1000 Ω dirençli bir NTC direncidir. 25 ° C. Direnç Kelvin başına yaklaşık % 4 oranında düşer.
Mekanik tasarım

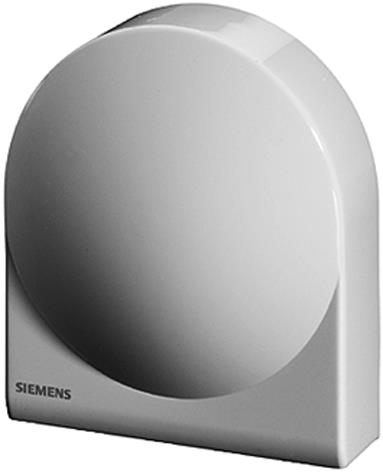

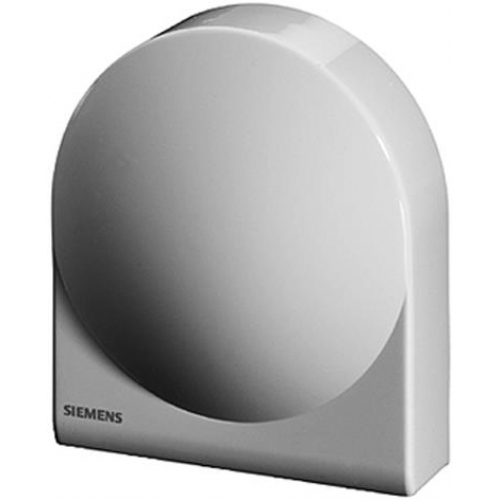

- Dış sensör, çıkarılabilir bir kapağa sahip plastik gövdeden oluşur.
- Algılama Eleman sentetik reçineye gömülüdür. Bağlantı terminallerine sonra erişilebilir kapağın kaldırılması.
- Kabloyu duvardan tanıtmak için, bir gromet, kablo bezi veya sızdırmazlık bileşiği gereklidir (ayrıca aşağıdaki illüstrasyona da bakın).
- Duvar montajı için Kablo girişi bezi muhafazanın altına vidalanabilir.
ÜRÜN ÇEŞİTLERİ
- SIEMENS QAC2010
- SIEMENS QAC2012
- SIEMENS QAC2030
- SIEMENS QAC22
- SIEMENS QAC31/101
- SIEMENS QAC3161
- SIEMENS QAC3171
- SIEMENS QAC32
- SIEMENS QAC34/101
