SIEMENS BSG21.5 Pasif, -20…+20 °C, (913…1091 Ohm), IP42
Pasif ayar noktası ayarlayıcıları
- 0...1000 Ohm girişli kontrolörler için
- LG-Ni 1000 girişli kontrolörler için
- Ayar noktası ayarlayıcının tipine bağlı olarak ayar aralıklarının seçimi
Fonksiyonlar
BSG21... ayar noktası ayarlayıcıları pasif, kademesiz olarak ayarlanabilen sinyal vericilerdir. Ayarlanan direnç değerini doğrudan bağlı kontrol cihazına iletirler.
Tür özeti
4 farklı tipi mevcuttur, fark sıcaklık ayarıdır
aralık ve direnç değeri:
- BSG21.1 aralığı 0 °C ... 50 °C (0...1000 Ω) ayar noktası ayarlayıcı (artı diğer ölçekler)
- BSG21.2 aralığı 0 °C ... 50 °C (1000…1235 Ω) ayar noktası ayarlayıcı (LG-Ni 1000)
- BSG21.3 aralığı 10 °C ... 30 °C (1045…1138 Ω) ayar noktası ayarlayıcı (LG-Ni 1000)
- BSG21.5 aralığı -20 °C ...+20 °C ( 913…1091 Ω) ayar noktası ayarlayıcı (LG-Ni 1000)
aralık 20 °C ... 60 °C (1091…1285 Ω) ayar noktası ayarlayıcı (LG-Ni 1000)
aralığı -3 K ... +3 K (1000…1175 Ω) ayar noktası ayarlayıcı (0K 1091 Ω)

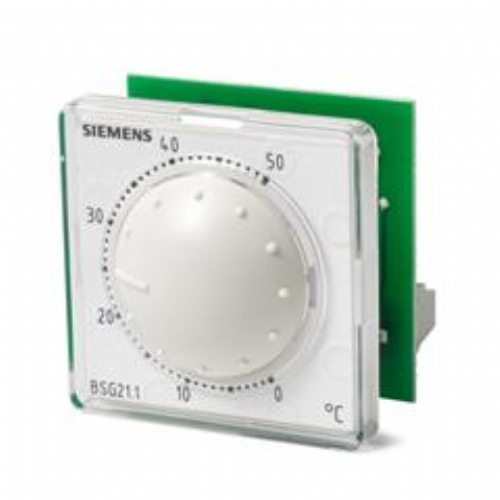

Mekanik tasarım
Çok bölümlü plastik gövde:
- Potansiyometreyi ve 4 bağlantı terminalini taşıyan baskılı devre kartı
- Ayar aralığının mekanik olarak sınırlandırılması için 3 ayarlanabilir uç durdurma pimine sahip montaj plakası
- Ayar düğmesi
- Terazi (değiştirilebilir)
- Şeffaf kapak plakası
BSG21.1 tipi bir dizi farklı baskılı teraziyle kullanılabilir. Ek bir set Basılı terazilerin sayısı BSG-Z tip referansı kullanılarak sipariş edilebilir. Basılı her biri
Aşağıda listelenen ölçekler bu sette iki kez bulunur. Bu, BSG21.1'in kullanılabileceği anlamına gelir aşağıdaki basılı ölçek türleriyle kullanılır:
Ayar aralığı Ölçülen değer
- 0…50 °C Sıcaklık
- 0…100 °C Sıcaklık
- -10…+130 °C Sıcaklık
- 0…130 °C Sıcaklık
- 0…250 °C Sıcaklık
- 100…200 °C Sıcaklık
- 150…450 °C Sıcaklık
- 0…30 K Sıcaklık farkı
- -5…+5 K Sıcaklık değişimi
- -25…+25 K Sıcaklık değişimi
- -35…+35 K Sıcaklık değişimi
- -65…+65 K Sıcaklık değişimi
- 0…20 g/kg Hava nemi
- 0…0,5 bar Fark basıncı, sıvılar
- 0…2 bar Fark basıncı, sıvılar
- 0…10 bar Fark basıncı, sıvılar
- 0…20 bar Fark basıncı, sıvılar
- 0…40 bar Fark basınç, sıvılar
- 0…20 Pa Fark basıncı, gazlar
- 0…100 Pa Fark basıncı, gazlar
- 0…500 Pa Fark basıncı, gazlar
- 0…3000 Pa Fark basınç, gazlar
- %0…100 Konum
- Boş ölçek
Kurulum notları
BSG21… ayar noktası ayarlayıcıları kontrol panelinin ön kısmına monte edilmeye uygundur, kontrol masanın üzerine veya gizli bir kablo kutusu üzerine (kapak plakası üzerinde) yerleştirin.
