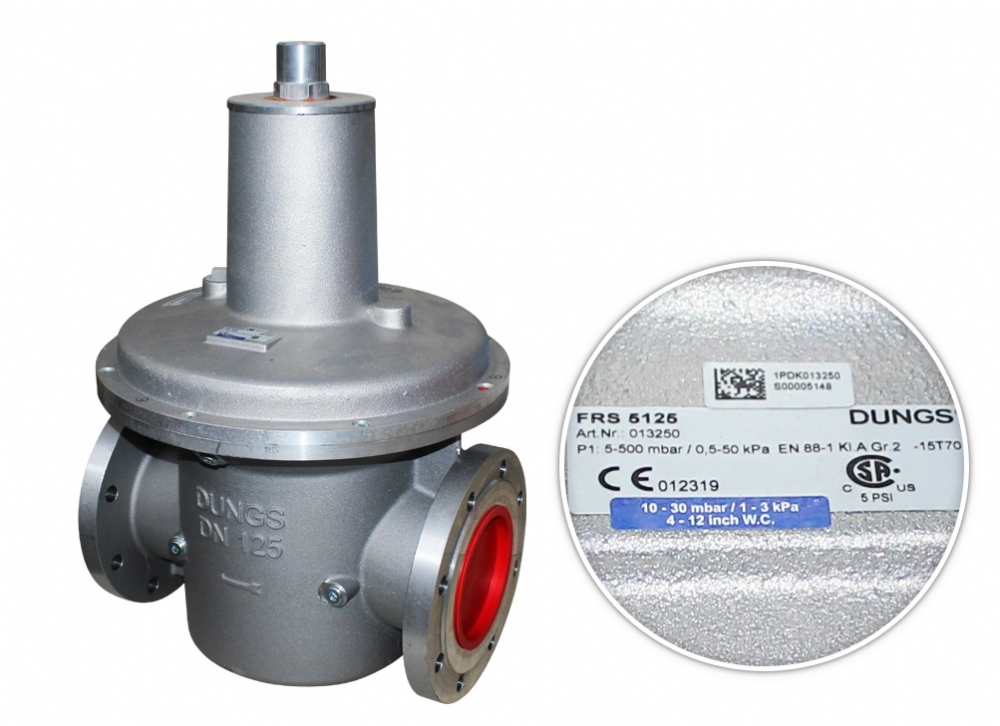

DUNGS FRS 5125 GAZ REGÜLATÖRÜ
Basınç regülatörü FRS
Teknik
DUNGS basınç regülatör tip FRS, ayarlanabilir çıkış basınç yayına sahip bir basınç regülatörüdür.
Basınç regülatörü EN 88-1 ve DIN 3380’e uygundur.
- Giriş basınçları 500 mbar (50 kPa)’a kadar
- Büyük debi performansı
- Regülatör çıkış basıncının stabil, kesin ve hassas ayarlanması
- Ön basınç dengeleme diyaframı
- Güvenlik diyaframı
- Regülatör çıkış basıncı için standart dahili empülsiyon, harici empülsiyon bağlantısı her iki tarafta opsiyonel
- Dişli bağlantısı Rp 3/8 - Rp 2
- Flanş bağlantısı DN 40 - DN 150
Uygulama
- Gaz brülörleri ve gaz cihazları için gaz basıncı regülatörü.
- Renkli metal içermez, maks. % 0,1 vol. H2S kuru gazlar için uygun.
- Gaz aileleri 1,2,3 gazları ile diğer nötr gaz halindeki maddeler için uygundur.
Onay
AT Tip Onayı Sertifikası:
- AT Gaz Yakan Cihazlar Yönetmeliği
Başka önemli gaz tüketen ülkelerdeki onaylar.
Fonksiyon
Kuvvet karşılaştırma prensibine göre etki biçimi, aşağıdakilerin kuvveti arasında:
- ayarlanabilir çıkış basınç yayı
- Çalışma diyaframındaki fark basıncından
- Hareketli parçaların ağırlık kuvvetinden.
- Ayarlama yayı, hareketli parçaların ağırlık kuvvetiyle birlikte etki eder.
Ayarlama yayının ön gerilimine ve montaj konumuna bağlı olarak çıkış basıncı kendini ayarlar.
Notlar
- Gaz ileten tesisatlar, empülsiyon ve bağlantı tesisatları çelikten yapılmalıdır ve en azından PN 1, DN 6 olmalıdır.
- Tesisatlar termik, kimyasal ve mekanik yüklere dayanabilmelidir. Tesisatlar dayanıklı ve deformasyon ile çatlamaya
- karşı emniyetli olmalıdır. Tesisatlardan gelen yoğuşum basınç regülatörüne aktarılmamalıdır. Basınç regülatörü,
- uygun bir kir toplayıcısı sayesinde kirliliklere karşı korunmalıdır. Ayarlama yayının montaj mekânı,
- yanıcı gaz ve yanıcı gaz hava karışımlarına maruz bırakılmamalıdır.
Cihaz ön seçimi, bloke basınç regülatörleri
- Mekanik açık durumdaki basınç ayarcihazlarının hacim akışı – basınç eğimi karakteristik eğrisi yardımıyla,
- nominal çapını bir ön seçimi mümkündür. Giriş basıncı p1 ve regülatör çıkış basıncı p2 arasındaki basınç eğimi ile
- bağlantılı olarak maksimum hacim akışı Vmax, basınç ayar cihazının nominal çapını belirler. Δpmin ve Vmax üzerinden tanımlanan işletme noktası,
- basınç regülatör seçilecek nominal çapın solunda bulunmaktadır.
- Bloke basınç ayar cihazları üzerinden basınç düşüşü, “mekanik açık” karakteristik eğrileri üzerinden tanımlanmaktadır.
- Nihai belirleme, gaz cihazı üreticisinin kriterlerine göre gerçekleşmektedir.
ÜRÜN ÇEŞİTLERİ
- DUNGS FRS 503
- DUNGS FRS 505
- DUNGS FRS 507
- DUNGS FRS 510
- DUNGS FRS 515
- DUNGS FRS 520
- DUNGS FRS 525
- DUNGS FRS 5040
- DUNGS FRS 5050
- DUNGS FRS 5065
- DUNGS FRS 5080
- DUNGS FRS 5100
- DUNGS FRS 5125
- DUNGS FRS 5150
