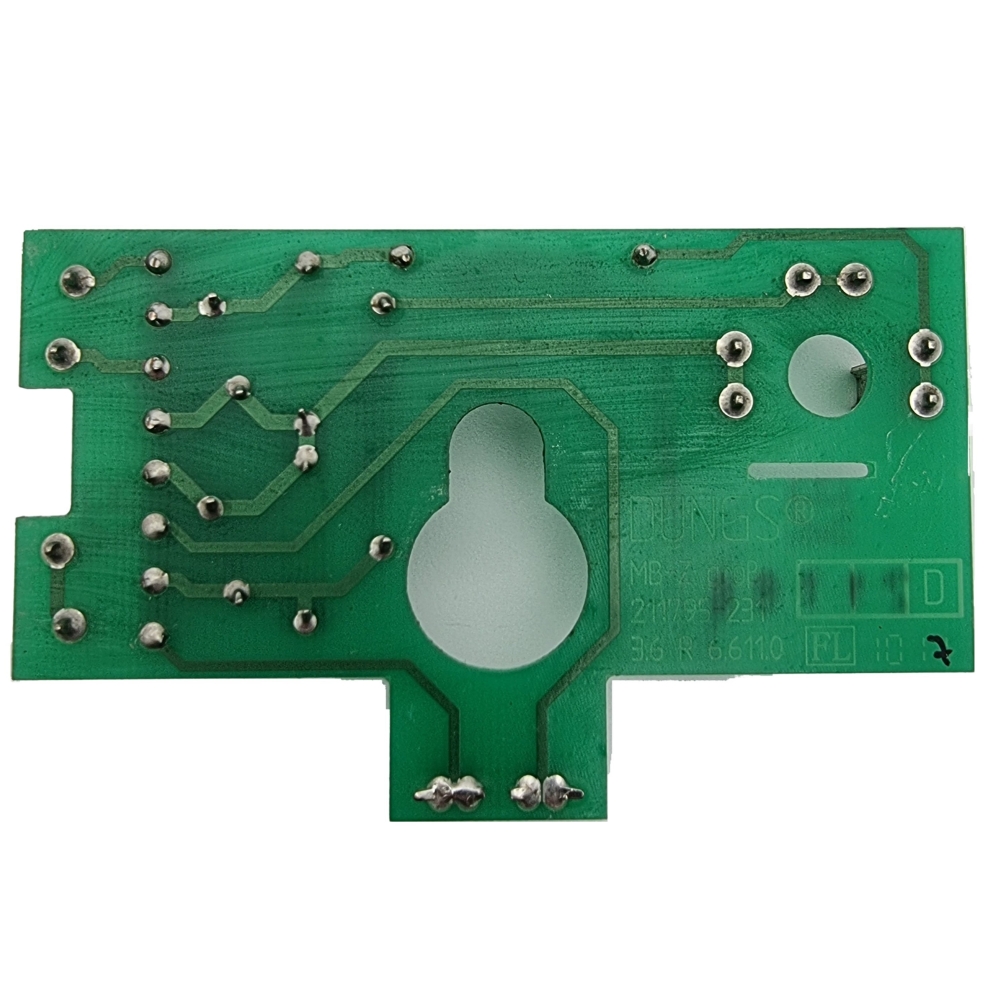

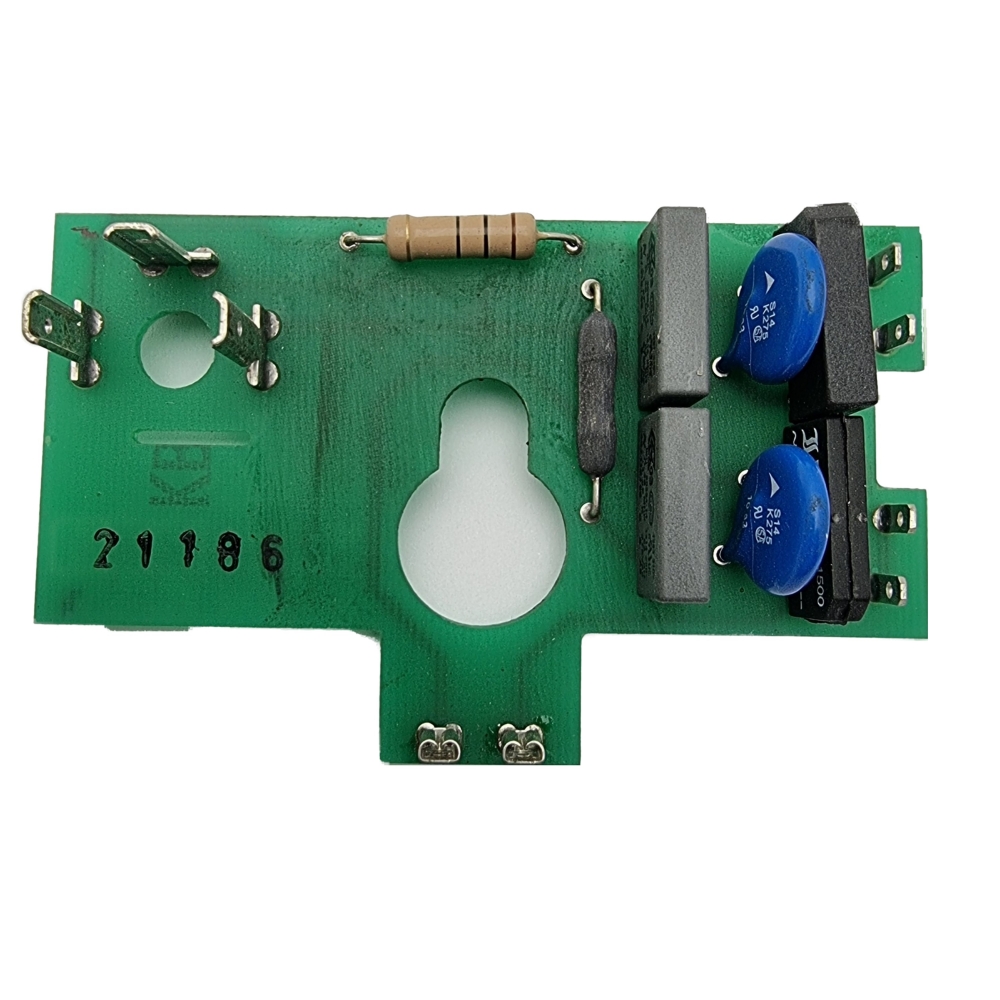

DUNGS 263243 MB-ZRDLE 420 İÇİN ELEKTRONİK KART DUNGS 263243 MB-ZRDLE 420 İÇİN ELEKTRONİK KART
128 0.0
1687.39 https://www.brulorparcasi.com Stoklarda! Hemen Sipariş Ver!

DUNGS 263243 MB-ZRDLE 420 İÇİN ELEKTRONİK KART ELEKTRONİK KART MB-ZRDLE 420 İÇİN ELEKTRONİK KART

Stok Kodu2020057
İndirimli
Ürün
Kdv Hariç 1.429,99  + KDV2.615,35
Kdv Dahil 1.687,39  2.615,35
Stokta var
Bu üründen Adet

Ürün Açıklaması

Dungs GasMultiBloc® Ayar ve güvenlik kombinasyonu İki kademeli işletme şekli

Gaz Multiblok MB-ZRD(LE) 405 - 412 B01



Teknik



DUNGS GasMultiBloc®, filtre, regülatör, vanalar ve basınç presostatlarının bir kompakt armatürde entegrasyonudur.



  • Kir toplama düzeneği: ince ızgara
  • Bir regülatör ve iki vana: B01
  • Bir vana tek kademeli ve bir vana iki kademeli
  • Bir vana çabuk açılır ve bir vana yavaş veya çabuk açılır
  • DIN EN 161 sınıf A grup 2’ye göre, 360 mbar (36 kPa)’a kadar solenoid vanalar
  • DIN EN 88 sınıf A grup 2’ye göre, çıkış basıncının orantısal valf sayesinde hassas ayarlanması
  • Düşük basınç eğiminde yüksek debi değeleri
  • Doğrusal akım manyetik tahriki arıza derecesi N
  • Ana ve kısmi miktarın kısılması, vana V2’de
  • Hidrolik açılma geciktirmesi
  • ISO 7/1’e göre boru vida dişine sahip flanş bağlantıları
  • Basit montaj, düşük ebatlar, düşük ağırlık



Modüler sistem, ayrı ayrı kumanda edilen vanalarla bağlantılı olarak, bireysel çözümlere olanak tanımaktadır, şunların montajı mümkündür: Vana kontrol sistemi, basınç presostatı mini/maksi, basınç sınırlayıcı ve vana 2’de kapalı konum kontağı.





Uygulama



Modüler sistem, gaz güvenliği ve ayarlama tekniğinde bireysel çözümlere imkan tanımaktadır.

Gaz aileleri 1,2,3 gazları ile diğer nötr gaz halindeki maddeler için uygundur.





Onaylar



AT Tip Onayı Sertifikası:



  • AT Gaz Yakan Cihazlar Yönetmeliği
  • AT Basınçlı Ekipmanlar Yönetmeliği Başka önemli gaz tüketen ülkelerdeki onaylar.

MB-ZR…410/412 B01 Rp 3/4, 1, 1 1/4 ve bunların kombinasyonları





Teknik özellikler



Nominal çaplar Boru vida dişli flanşlar ISO 7/1 (DIN 2999)’e göre Maks. işletme basıncı Çıkış basınç aralıkları Ortamlar Çevre sıcaklığı Kir toplama düzeneği



  • Basınç presostatı
  • Basınç regülatörü
  • Manyetik valf V1
  • Manyetik valf V2
  • MB-ZR…405/407 B01
  • Rp 1/2, ¾ ve bunların kombinasyonları 360 mbar (36 kPa)
  • MB-ZR… S20/S22 pa: 4 mbar (0,4 kPa) ile 20 mbar (2 kPa) arası
  • MB-ZR… S50/S52 pa: 4 mbar (0,4 kPa) ile 50 mbar (5 kPa) arası
  • Gaz aileleri 1,2,3 gazları ile diğer nötr gaz halindeki maddeler
  • -15 °C ile +70 °C arası (sıvı gaz tertibatlarında MB-D… 0 °C altında çalıştırılmamalıdır. Sadece sıvı gaz için uygundur, sıvı hidrokarbonlar conta hammaddelerine zarar vermektedir) Ince ızgara. Değişim yalnızca armatürü sökerek mümkündür. Tipler GW…A5, ÜB…A2 / NB…A2 DIN EN 1854‘e göre takılabilir.



Diğer bilgiler veri bülteninde



“DUNGS çoklu ayar cihazları için basınç presostatları” 5.02 ve 5.07

Basınç regülatörü ön basıncı dengelenmiş, kapatma sırasında valf V1’de gaz sızıntısına imken vermeyen, DIN EN 88 sınıf A’ya göre.

Set etme yayı sabit monteli (yay değişimi mümkün değil). Tavan üzeri üfleme tesisatının döşenmesi gerekli değildir. Dahili empulsiyon pulse mevcut.

DIN EN 161, sınıf A, grup 2’ye göre valf, çabuk kapanır, çabuk açılır

DIN EN 161 Sınıf A, grup 2’ye göre valf

Valf V2 tipi Kısmi- Ana debi ayarı

  • MB-ZRD çabuk açılır birlikte birlikte
  • MB-ZRDLE yavaş açılır birlikte birlikte
  • MB-ZRLE yavaş açılır birlikte hariç

Ölçüm/ ateşleme gazı bağlantısı

Brülör basıncı denetimi pBr

Gerilim / Frekans

Elektrik bağlantısı

Performans / Güç girişi

Açılma süresi

Koruma türü

Parazit giderici

gaz ileten parçaların hammaddeleri

Montaj konumu





Son kontakt



G 1/8 DIN ISO 228, bakınız “Basınç yükleri”, sayfa 4

Valf V2’den sonra bağlantı, basınç presostatı…A2 adaptörün üzerine yanal takılabilir

~(AC) 50 - 60 Hz 220 - 230 V -15 % +10 %

DIN EN 175301-803 standartına uygun geçmeli bağlantı

valflar ve basınç presostatları için

bakınız sayfa 4

% 100 ED

IEC 529 (EN 60529)’e göre IP 54

Parazit derecesi N

Gövde Alüminyum basınçlı döküm

Diyaframlar, contalar NBR bazlı, silopren (silikon kauçuk)

Manyetik tahrik Çelik, pirinç, alüminyum

Yukarıya doğru duran bobin ile birlikte dikey veya yatay bobinin yanı sıra ara katmanlarla birlikte yatık.

Kapalı konum kontağı tip K01/1 (DIN onaylı) V2’ye monte edilebilir





ÜRÜN ÇEŞİTLERİ



  • MB-ZRDLE 412 B01 S50, MB-ZRDLE 412 B01 S20, DUNGS MB-ZRDLE 405 B01 S50,
  • DUNGS MB-ZRDLE 405 B01 S20, DUNGS MB-ZRDLE 407 B01 S50,
  • DUNGS MB-ZRDLE 407 B01 S20, DUNGS MB-ZRDLE 410 B01 S50,
  • DUNGS MB-ZRDLE 410 B01 S20
