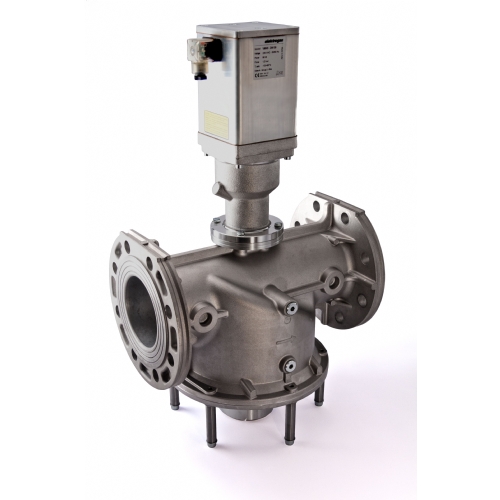

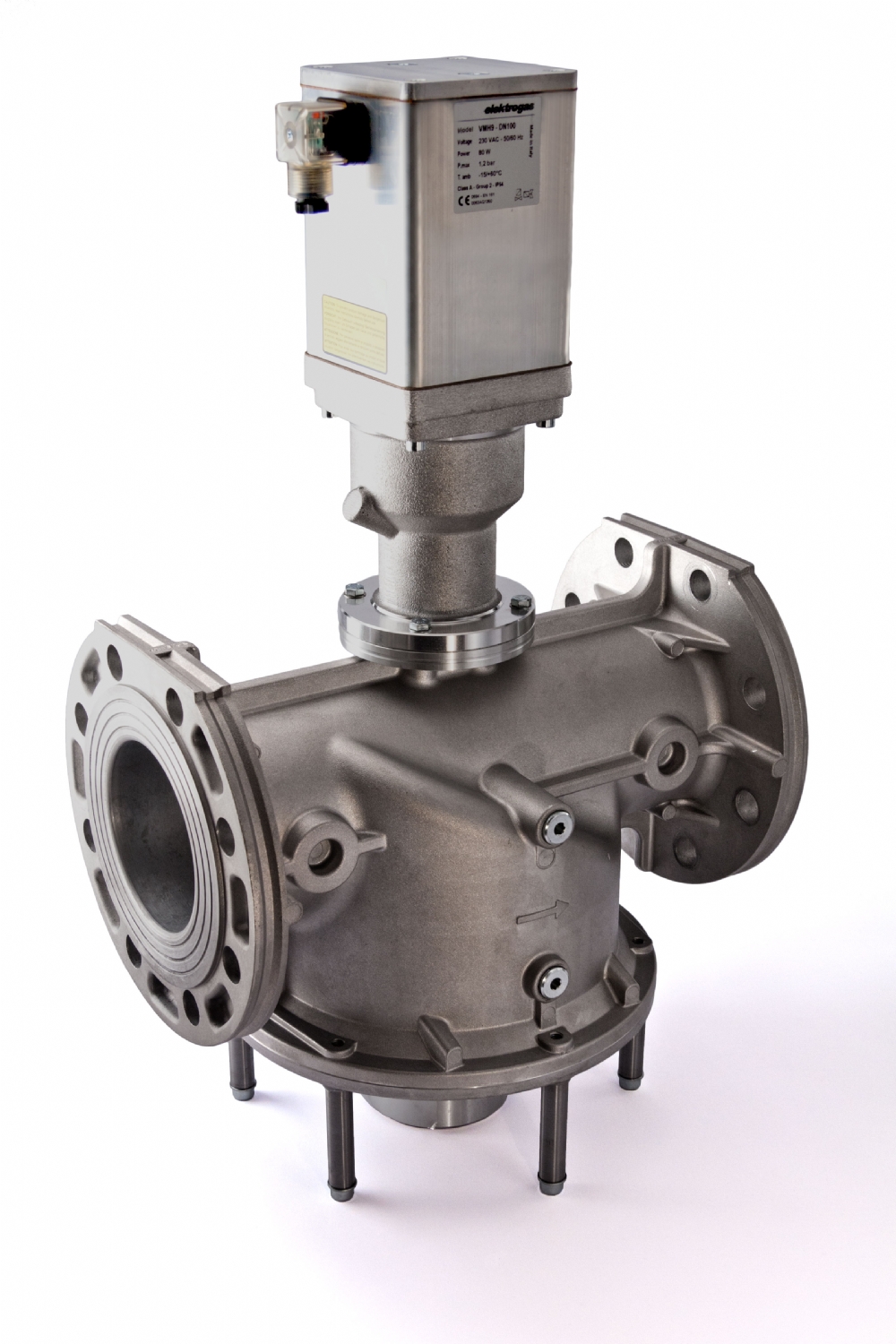

Elektrogas Gaz için emniyet kapatma vanaları, ventil hidrolik aktüatörlü DN65… DN300
Açıklama
VMH tipi valf, hidrolik aktüatörlü gaz için bir emniyet kapatma valfidir. Hava için uygundur veya gazlı güç brülörlerinin ana borusunda gerekli olan gaz bloke etme ve serbest bırakma kontrolleri, atmosferik gaz kazanları, endüstriyel fırınlar ve diğer gaz tüketen cihazlar.
Özellikler
- Vanalar, DN 65'ten DN 300'e kadar bağlantı aralığına sahip alüminyum alaşımdan yapılmıştır. Boru bağlantıları grup 2'yi karşılar. 1., 2. ve 3. ailelere dahil olan hava ve agresif olmayan gazlarla kullanıma uygundur (EN 437).
- Agresif gazlar için özel versiyonlar.
- Valf yalnızca enerji verildiğinde açıktır: herhangi bir nedenle güç kaynağı kesilirse, valf hemen kapanır (kendinden güvenli).
- Sürekli hizmet için nitelikli (%100 ED).
- Boyut DN65-80, akış hızı ayarı ile donatılmıştır.
- Entegre bir ince gözenekli filtre, valf yuvasını ve diski ve ayrıca aşağı akışı korur bileşenleri ve kirli kontaminasyonu önler.
- Bağlamak için hem giriş hem de çıkış bölmesinde iki tarafta G1 / 4 basınç göstergesi ile sağlanır manometreler, basınç şalterleri, kaçak test cihazı veya diğer gaz ekipmanları.
- Aktüatör, kolay kablolama için ISO 4400 fiş ile sağlanır. Koruma sınıfı IP65'tir (EN 60529).
- Aktüatöre, enerji verildiğinde görselleştirmek için bir led verilir.
- Tüm bileşenler, herhangi bir mekanik, kimyasal ve termal koşula dayanacak şekilde tasarlanmıştır. tipik servis sırasında meydana gelir. Etkili emprenye ve yüzey işlemleri kullanılmıştır bileşenlerin mekanik sağlamlığını, sızdırmazlığını ve korozyona karşı direncini geliştirmek. Valfler %100 test edilmiştir ve tamamen garantilidir. İşlevsellik ve uygulama VMH tipi valf, bir emniyet kapatmasıdır. yardımcı güç kaynağı kullanan cihaz.
- Enerjisi kesildiğinde, yay iter. gaz geçişini koruyan conta diskinde kapalı.
- Bu durumda giriş odası zorlayan basınçlı gazla doldurulur. disk, contayı iyileştirir.
- Aktüatöre güç verildiğinde, rahatlama vana kapanır, pompalar çalışır ve basınçlı yağ pistonu iter. disk baharın birleşik kuvvetine karşı açılır ve gaz basıncı.
- Disk son durağa ulaştığında, pompa kapatılır ve sadece tahliye vanası güç tüketiyor.
- Güç kaynağı kapatılırsa, rahatlama valf açılır ve disk hızla kapanır, gaz akışının kesilmesi.
- Özel versiyonlar ve isteğe bağlı seçenekler Kapalı konum göstergesi olarak bir anahtar takılabilir (PCS veri sayfasına bakın).
- Tüm seri, 94/9 / EC'ye göre Bölge 2'de kullanım için Ex-proof uygulama ile sağlanabilir. Direktif (ATEX).
- Tüm ürün yelpazesi, agresif gazlar (yani biyogaz, ÇARK DİŞİ). Bu versiyon demir dışı metaller içermez ve özel contalarla donatılmıştır.
- Connections Flanged PN16 – ISO 7005 from DN65 to DN300
- Voltage rating (-15%/+10%) 230 VAC or 110 VAC 50/60 Hz
- Power consumption 20VA (START 110 W)
- Only for DN 250–300: 25VA (START 115W)
- Ambient temperature -15°C / +60°C
- Max. operating pressure see Tab. 2
- Flow capacity see Tab. 2
- Opening time see Tab. 2
- Filter 600 µm, metal mesh
- Protection class IP65 (EN 60529)
- Cable gland Plug ISO 4400 with cable gland PG9
- Materials in contact with gas Aluminium alloy
- Brass
- Stainless steel
- Plated steel
- Anaerobic adhesive
- Nitrile rubber (NBR)
- Fluoro elastomer (FPM)
- Polytetrafluoroethylene (PTFE)
ÜRÜN ÇEŞİTLERİ
VMH7, VMH8, VMH9, VMH93, VMH93U, VMH95, VMH95U, VMH98, VMH98U, VMH910U, VMH912U
