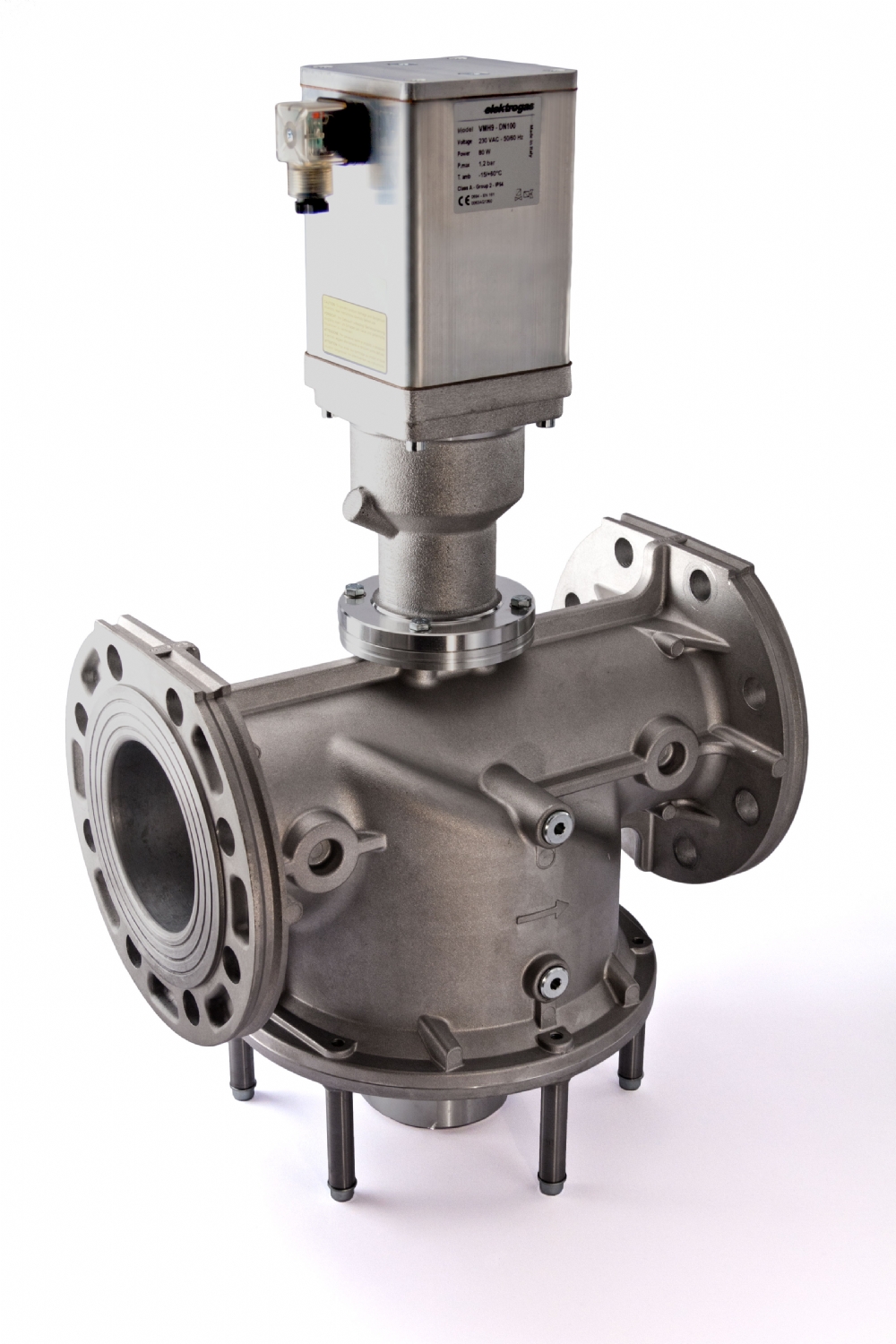

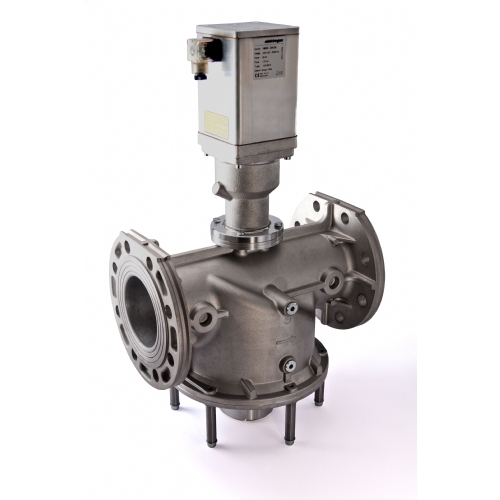

ELEKTROGAS VMH7 MANYETİK VANA
Elektrogas Gaz için emniyet kapatma vanaları, ventil hidrolik aktüatörlü DN65… DN300
Açıklama
VMH tipi valf, hidrolik aktüatörlü gaz için bir emniyet valfidir. Hava şartlarına uygun veya gazlı güç brülörlerinin ana borusunda gerekli olan gaz bloke etme ve serbest bırakma kontrolleri, atmosferik gaz kazanları, endüstriyel fırınlar ve diğer gaz tüketen cihazlar.
Özellikler
- Vanalar, DN 65'ten DN 300'e kadar bağlantı aralığına sahip alüminyum alaşımdan yapılmıştır. Boru bağlantıları grup 2'yi karşılıyor. 1., 2. ve 3. ailelere dahil olan hava ve agresif olmayan gazlarla kullanıma uygundur (EN 437).
- Agresif gazlar için özel versiyonlar.
- Valf yalnızca enerji verildiğinde açıktır: herhangi bir nedenle güç kaynağı kesilirse, valf hemen kapanır (kendinden güvenli).
- Hizmet sürekliliği için ücret (%100 ED).
- Boyut DN65-80, akış hızı ayarı ile değiştirildi.
- Bir ince gözenekli filtre, valf yuvası ve diski ve gres akışının korunduğu, içeriğinin filtrelendiği ve kirlerin giderildiği bir filtredir.
- Bağlamak için hem giriş hem de çıkış bölmesinde iki tarafta G1 / 4 basınç göstergesi ile sağlanır manometreler, basınç şalterleri, kaçak test cihazı veya diğer gaz ekipmanları.
- Aktüatör ile ISO 4400 fişi için kolay kablolama sağlanır. Koruma sınıfı IP65'tir (EN 60529).
- Aktüatöre, enerjinin verildiğinde görselleştirmek için bir led verilir.
- Tüm bileşenler, herhangi bir mekanik, kimyasal ve termal koşullara dayanacak şekilde tasarlanmıştır. tipik servis sırasında meydana gelir. Etkili çalışanlar ve teknik özellikler arasındaki karşılaştırmayı geliştirmek için finansal, teknik özellikler ve konvansiyonel dirençleri iyileştirin. Valfler %100 test edilmiştir ve tamamen garantilidir. İşlevsellik ve uygulama VMH tipi valf, bir emniyet kapatıcısıdır. yardımcı güç kaynağı kullanan cihaz.
- Enerjimiz kesildiğinde, yay iter. Gaz geçişini koruyan conta diskinde kapalı.
- Bu hesap, giriş kapısını zorlayan gazla doldurulur. disk, içeriğini kurtardı.
- Aktüatör gücü arttığında, rahatlama vanası kapanır, pompalar çalışır ve depolardan yağ pistonu geri döner. disk basıncını birleşik güce karşı açın ve gaz basıncını kullanın.
- Disk son durağa ulaştığında, pompa kapatılır ve sadece tahliye vanası güç tüketiyor.
- Kaynağın açılmasıyla rahatlama sağlanır, rahatlama valfi açılır ve disk hızla kapanır, gaz gelişimi kesilir.
- Özel versiyonlar ve yayımlanmış bağlı Seçenekler ana gösterge olarak bir anahtar takılabilir (PCS veri sayfasına bakın).
- Tüm seri, 94/9 / EC'ye göre Bölge 2'de kayıt altına alınması için Ex-proof uygulama ile sağlanabilir. Direktif (ATEX).
- Tüm ürün yelpazesi, agresif gazlar (yani biyogaz, ÇARK DİŞİ). Bu versiyonda herhangi bir metal veya özel kontak bulunmamaktadır.
- Bağlantılar Flanşlı PN16 – ISO 7005 DN65'ten DN300'e
- Gerilim derecesi (-%15/+%10) 230 VAC veya 110 VAC 50/60 Hz
- Güç tüketimi 20VA (BAŞLANGIÇ 110 W)
- Sadece DN 250–300 için: 25VA (START 115W)
- Ortam sıcaklığı -15°C / +60°C
- Maksimum çalışma basıncı için Tablo 2'ye bakın
- Akış kapasitesi için bkz. Tablo 2
- Açılış saati için bkz. Tablo 2
- Filtre 600 µm, metal gözenekli
- Koruma sınıfı IP65 (EN 60529)
- Kablo rakoru fişi ISO 4400 kablo rakoru PG9 ile
- Gazla temas eden malzemeler Alüminyum alaşımı
- Pirinç
- Paslanmaz çelik
- Kaplamalı çelik
- Anaerobik yapıştırıcı
- Nitril kauçuk (NBR)
- Floro elastomer (FPM)
- Politetrafloroetilen (PTFE)
ÜRÜN ÇEŞİTLERİ
- ELEKTROGAS VMH7
- ELEKTROGAS VMH8
- ELEKTROGAS VMH9
- ELEKTROGAS VMH93
- ELEKTROGAS VMH93U
- ELEKTROGAS VMH95
- ELEKTROGAS VMH95U
- ELEKTROGAS VMH98
- ELEKTROGAS VMH98U
- ELEKTROGAS VMH910U
- ELEKTROGAS VMH912U
