Elektrogas kelebek Gaz, Hava Klepesi
VF, VFH, Butterfly valves DN40 … DN200
Açıklama
VF ve VFH kelebek vanalar, gaz akışının ve hava akışının düzenlenmesi ve kontrolü için tasarlanmıştır. yanma süreçleri. Valfler, bir kol kullanılarak (brülörün yüksek yanma oranını ayarlamak için) manuel olarak çalıştırılabilir veya bir servo motor (modülasyonlu veya kademeli kontrol) veya bir solenoid aktüatör (iki kademeli kontrol) kullanarak otomatik olarak.
Özellikler
- Valfler, alüminyum dökümden (VF tipi) veya dökme demirden (VFH tipi) yapılır, geniş bir yelpazede DN40'tan DN200'e kadar bağlantılar. EN 1092 flanşlar arasına montaj.
- VF tipi için nominal çapta tek boyutlu veya iki boyutlu küçültme imkanı. EN 437'ye göre (VF tipi) hava ve agresif olmayan gazlarla kullanıma uygundur; ısıtılmış hava ve baca gazı (VFH tipi).
- Vana kapalı konumdayken düşük kaçak (VFH tipi kelebek disk stop ile sağlanır). VFH tipinde çift eksenli bir disk ve geri tepmeyi azaltmak için bir yay bulunur.
- Bu, yüksek hassasiyette bir ayar sağlar ve valfin dalgalanmasını önler.
- Manuel kol, servo motor veya solenoid aktüatör ile çalıştırılır. Tüm bileşenler, herhangi bir mekanik, kimyasal, termal koşula dayanacak şekilde tasarlanmıştır. tipik servis sırasında meydana gelir.
- Etkili emprenye ve yüzey işlemleri kullanılmıştır bileşenlerin mekanik sağlamlığını, sızdırmazlığını ve korozyona karşı direncini geliştirmek. yanma işleminin olması durumunda yanma havası tarafından düzenlenir modülasyon, servo motorlu VF valfleri kullanılabilir, diğeriyle birleştirilebilir kelebek vana manuel olarak çalıştırılır (mevcut dereceli ölçek ve kilitleme vida) yüksek ateş oranını ayarlamak için brülör. ile yanma işlemi olması durumunda önceden ısıtılmış hava, VFH kelebek vana kullanılacak.
- Solenoid aktüatör tercihen min / maks için uygundur ağır görev döngüleri ile düzenleme.
ÜRÜN ÇEŞİTLERİ

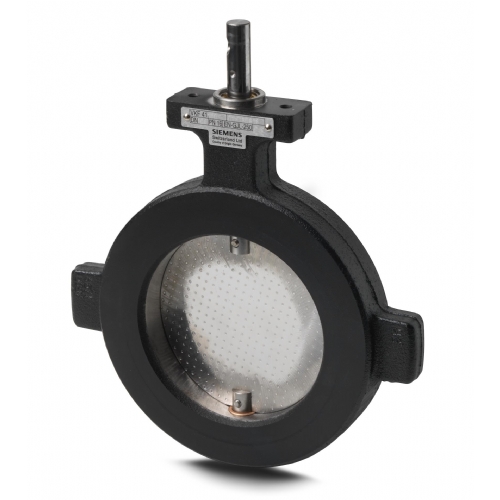

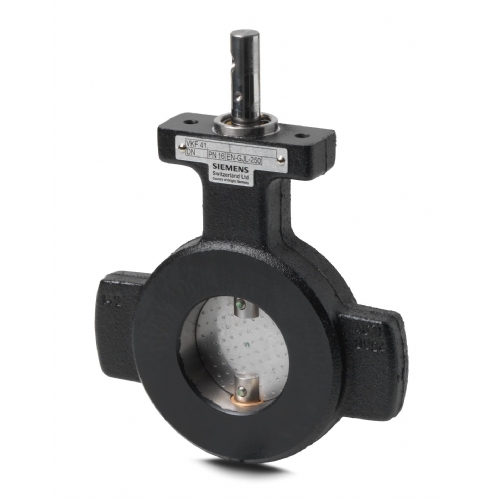

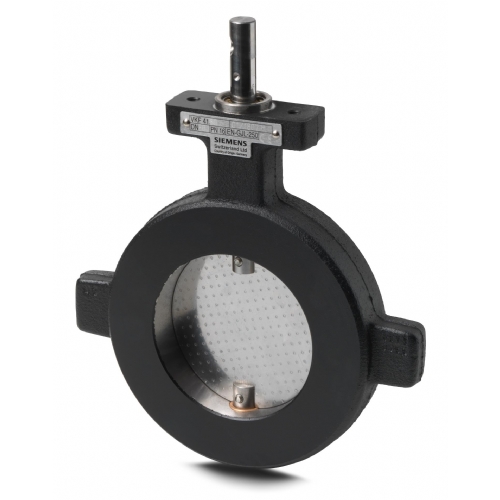

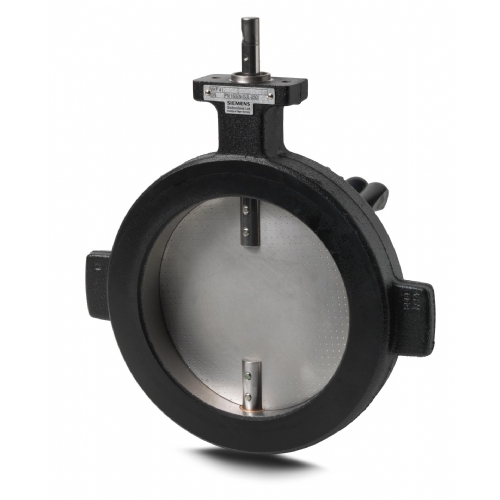

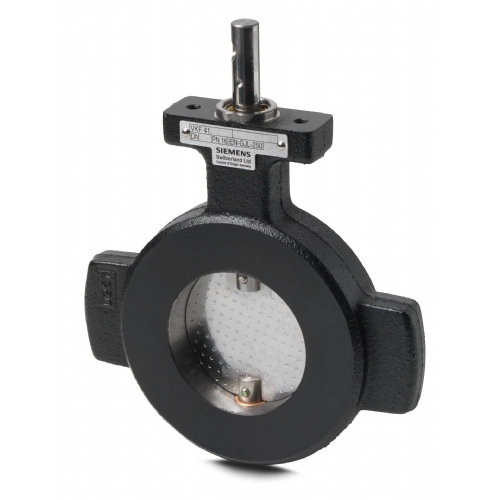

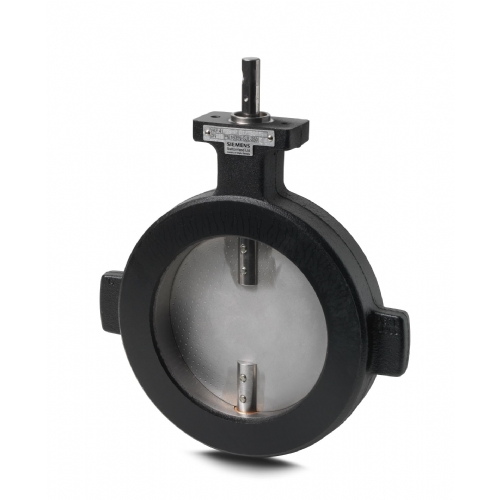

- VF6, VF7, VF8, VF9, VF93, VF95, DN65, DN80, DN100, DN150, DN125
