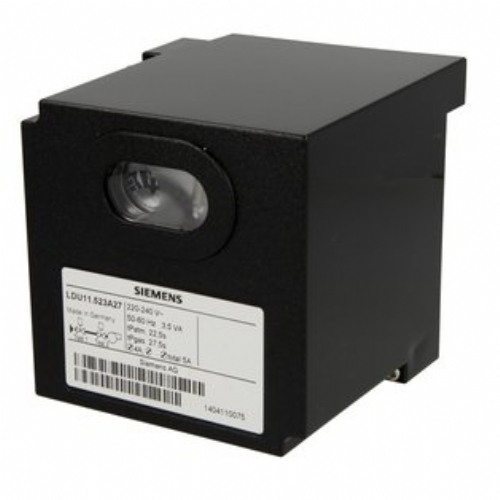

SIEMENS LDU11.323A27 VENTİL GAZ KAÇAK KONTROL CİHAZI

SIEMENS LDU11.323A27 VENTİL GAZ KAÇAK KONTROL CİHAZI

• VALVEGYR®
• Vana Kanıtlama Sistemi otomatik Kapatma Vanaları
• LDU11...
• Seri...A...

ÖZELLİKLER

• Valf sızdırmazlık sistemi LDU11..., kesme vanalarıyla birlikte kullanılmak üzere tasarlanmıştır.
• gaz brülörleri ve gazlı cihazlarla bağlantı. Kabul edilemezlik durumunda sızıntı varsa sistem brülörün çalışmasını engeller.
• LDU11... sistemi, EN 161'e uygun gaz brülörleri ve gazlı cihazlarla kullanıma yönelik otomatik kapatma vanalarını kapsayan EN 1643 gerekliliklerine uygundur.
• LDU11... ve bu Veri Sayfası, entegre OEM'ler tarafından kullanılmak üzere tasarlanmıştır. ürünlerinde valf kanıtlama sistemi.

Kullanmak

LDU11..., aşağıdaki standartlara uygun olarak otomatik gaz vanası kontrolü (sızdırmazlık testi) için tasarlanmıştır.
Basınç kanıtlama prensibi. Atmosfere havalandırma borusu olan veya olmayan gaz yakıtlı yakma tesislerinde kullanıma yöneliktir.
EN standartlarının geçerli olduğu, havalandırma borusu bulunmayan tesislerde, «Havalandırma borusu olmadan atmosfere bağlantı örnekleri» dikkate alınmalıdır.
Piyasada bulunan bir veya 2 basınç şalteri, valf ile bağlantılı olarak kullanılır Her brülör başlatıldığında deneme işlemi otomatik olarak başlatılır.

• - brülör çalıştırılmadan önce
• - minimum 60 saniye sürüyorsa ön süpürme süresi sırasında
• - kontrollü kapatmanın hemen ardından veya
• - brülör kontrolünün kontrol dizisinin tamamlanması üzerine, örn. son süpürme süresinin sonunda

Valf kanıtlama testi, 2 aşamalı basınç kanıtlama prensibine dayanmaktadır:
1. İlk test aşaması: Şebeke tarafındaki vana, test alanı boşaltılarak test edilir.
ve içindeki atmosferik basıncı izleyerek.
2. İkinci test aşaması: Brülör tarafındaki vana basınçlandırılarak kontrol edilir. test alanı ve gaz basıncını izleyerek.
Basınç, "Test1" adı verilen ilk test aşamasında aşırı artarsa veya "Test2" adı verilen ikinci test aşamasında aşırı düşerse, valf sızdırmazlık elemanı
sistem brülörün çalışmasını engelleyecek ve kilitlemeyi başlatacaktır.
Bu durumda arızayı belirtmek için kilitleme sıfırlama butonu yanacaktır. Uzaktan gösterge arızanın olması da mümkündür. Arıza meydana geldiğinde duran program göstergesi, hangi vananın sızdırdığını gösterir.
Valf kontrol sistemi ünitenin kendisinden veya elektrikli uzaktan kumandayla sıfırlanabilir tesisi sıfırlayın.

Uyarı notları

• Kişilerin yaralanmasını, mallara veya çevreye zarar verilmesini önlemek için aşağıdakiler Uyarı notlarına uyulmalıdır.
• Kontrol ünitesini açmayın, müdahale etmeyin veya değiştirmeyin.
• LDU11...'in bağlantı alanında herhangi bir kablolama değişikliği yapmadan önce, üniteyi şebeke beslemesinden tamamen ayırın (tüm kutupların bağlantısının kesilmesi)
• Yeterli koruma sağlayarak elektrik çarpması tehlikesine karşı koruma sağlayın vana sızdırmazlık sisteminin bağlantı terminalleri için Kabloların düzenli durumda olduğundan ve kabloların sıkı bir şekilde bağlandığından emin olun (ayrıca bkz. «Devreye alma notları»)
• Kilitleme sıfırlama düğmesine yalnızca manuel olarak basın (10'dan fazla olmayan bir kuvvet uygulayarak). N), herhangi bir alet veya sivri uçlu nesne kullanmadan Düşme veya çarpma güvenlik fonksiyonlarını olumsuz etkileyebilir. Bu tür birimleri koymayın.
• herhangi bir hasar göstermeseler bile operasyon Ünite üzerindeki kilitleme sıfırlama düğmesine 10 saniyeden fazla basmayın. çünkü daha uzun süre basmak kilitleme rölesini yok edecektir

Montaj notları

• İlgili ulusal güvenlik düzenlemelerine uyulduğundan emin olun

Kurulum notları

• Kurulum, devreye alma ve bakım çalışmaları kalifiye kişiler tarafından gerçekleştirilmelidir. kadro Canlı ve nötr iletkenler değiştirilemez İşletmeye alma notları
• Devreye alma işi kalifiye personel tarafından gerçekleştirilmelidir.

Standartlar

EEC direktiflerine uygunluk

• - Elektromanyetik uyumluluk EMC (bağışıklık) 89/336 EEC
• - Gazlı cihazlara yönelik direktif 90/396 EEC

Servis notları

Bakım çalışmaları kalifiye personel tarafından yapılmalıdır Bir ünitenin değiştirildiği her seferde, kabloların düzenli durumda olduğundan emin olun ve
kabloların sıkı bir şekilde bağlı olduğundan emin olun (ayrıca «Devreye alma notları» bölümüne bakın)

İmha notları

Ünite elektrikli ve elektronik bileşenler içermektedir ve evsel atıklarla birlikte atılmamalıdır.
Yerel ve güncel olarak geçerli mevzuata uyulmalıdır.

Mekanik tasarım

• - Eklenti tasarımı
• - Değiştirilebilir ünite sigortası (yedek sigorta dahil)
• - Darbeye ve ısıya dayanıklı siyah plastikten yapılmıştır
• - Görüntüleme penceresini gösteren kilitleme sıfırlama düğmesi:
• – Arıza sinyal lambası
• – Kilitleme göstergesi
• - Program miline bağlı
• - Şeffaf kilitleme sıfırlama düğmesi ile
• - Hatırlanması kolay semboller arıza tipini ve kilitleme süresini gösterir kürlenmiş
• - Dişli takımı ve adım aksiyon sıralama anahtarı ile sıralama anahtarının senkron motoru
• - 15 adet ayarlanamayan kamlı eksantrik mili
• - Eksantrik milinin başındaki program göstergesi
• - Bir ana ve bir yardımcı röle
• - Kilitleme rölesi uzak bir yerden elektriksel olarak sıfırlanabilir ve «Kilitleme» ve «Sıfırlama» fonksiyonları
• - Ünite sigortası ve yedek sigorta

Tüm elektrikli bileşenler baskılı devreler aracılığıyla birbirine bağlanır.

• - Takılabilir taban ve bağlantı olanağı yalnızca LDU11...'in bağlanabileceği şekilde tasarlanmıştır. takılı olmak
• - 24 bağlantı terminali
• - 2 yardımcı terminal («31» ve «32»)
• - Brülörün topraklanması için bir pabuçta birleştirilen 3 topraklama terminali
• - 3 nötr terminal, terminal 2'ye önceden kablolanmıştır (nötr giriş)
• - Kablo rakorları ile kablo girişi için 8 adet tabanın yan tarafında ve 6 adet alt kısmında olmak üzere 14 adet montaj deliği
• - Pg11 veya M16 kablo giriş rakorları için yanda 6 dişli montaj deliği

İşlev

"Test1" adı verilen valf sızdırmazlık testinin ilk aşamasında, atmosferik basınç Test edilecek 2 vana arasındaki boru uzunluğunda bulunmalıdır.
Atmosfere havalandırma borusu olan tesislerde, vana varsa atmosferik basınç mevcuttur.

• Deneme testi ön süpürme süresinden önce veya sırasında yapılır.
• Havalandırma borusu olmayan tesislerde, vana sızdırmazlık sisteminin brülör tarafındaki vanayı «t4» süresi boyunca açmasıyla atmosferik basınç sağlanır.
• Brülör çalıştıktan sonra vana sızdırmazlık testi yapılırsa, brülör üzerindeki vana Kontrollü kapatma sonrasında yan taraf "t4" süresi dolana kadar açık tutulabilir, böylece test alanındaki basınç düşürülür ve gaz içeriğinin test alanında yakılması sağlanır. Son süpürme süresi boyunca yanma odası.
• Bu prosedürün ön koşulu, brülör kontrolünün uygun bir kontrol programının olmasıdır.
• LFE..., LFL..., LGK... veya LEC... tipi brülör kontrolleri tarafından sağlanır.
• Test alanı boşaltıldıktan sonra kapatılır. İlk test aşamasında Bunu takip eden "Test1", LDU11... test alanındaki atmosferik basıncın korunup korunmadığını basınç anahtarıyla kontrol eder.
• Şebeke tarafındaki vanada sızıntı varsa ve bu da basıncın basınç anahtarının anahtarlama noktasının üzerine çıkmasına neden oluyorsa, LDU11... bir alarm tetikleyecek ve kilitlemeyi başlatacaktır.
• Program göstergesi daha sonra "Test1"i gösterecek şekilde durur. Valf doğru kapandığı için basınç artmıyorsa LDU11...
• programına ikinci test aşaması «Test2» ile devam ediyor. Bunun için şebeke tarafındaki vana «t3» süresinde açılarak testin yapılması sağlanır. alan basınçlandırılır (test alanını "doldurur").
• İkinci test aşamasında eğer brülör tarafındaki vana sızdırıyorsa bu basınç basınç anahtarının anahtarlama noktasının altına düşmemelidir. Eğer öyleyse, LDU11... aynı zamanda kilitlemeyi de başlatacak ve böylece brülörün çalışmasını önleyecektir.
• İkinci test aşamasının başarıyla tamamlanmasının ardından LDU11... dahili bağlantıyı kapatır terminal 3 ve 6 arasındaki kontrol döngüsü (devre yolu: terminal 3 - kontak «ar2» - terminal 4 ve 5 - kontak III - terminal 6).
• Bu kontrol döngüsü normalde brülör kontrolünün başlatma kontrol döngüsüne dahil edilir. Kontrol döngüsü kapatıldıktan sonra LDU11'in programlama mekanizması... kendini kapatmak için başlangıç pozisyonuna döner. Bu sözde boş adımlar sırasında, programlama mekanizmasının kontrol kontaklarının konumları değişmeden kalır.

Program ve kilitleme göstergesi

1. Kilitlenme durumunda programlama mekanizması durur ve dolayısıyla konum göstergesi mekanizmanın miline takılır.
2. Okuma işaretinin üzerinde duran sembol test aşamasını gösterir.
3. Kilitlenme meydana geldi ve aynı zamanda tamamlanan programlama adımlarının sayısını da verir. bu test aşamasının başlangıcı (1 adım = 2,5 saniye).
4. Başlangıç konumu = çalışma konumu Havalandırma valfi olmayan tesislerde:
5. Brülör tarafındaki vana açılarak test alanının boşaltılması Test1 Atmosfer basıncıyla "Test1" (şebeke tarafında vana kanıtlama testi)
6. Şebeke tarafındaki vanayı açarak test alanının doldurulması Test2 Gaz basıncıyla "Test2" (brülör tarafında valf doğrulama testi)
7. I I I Programlama mekanizması kendini kapatana kadar boşta kalan adımlar Çalışma konumu = bir sonraki valf kontrol testi için başlangıç konumu
8. Kilitlenme durumunda, LDU11'den voltaj alan tüm terminaller...
9. Kilitleme göstergesi için kullanılan terminal 13 hariç, enerjisi kesilmiştir.
10. Sıfırlamadan sonra programlama mekanizması otomatik olarak başlangıç konumuna geri döner.
11. derhal yeni bir valf kanıtlama testi programlayın.
12. Sıfırlama düğmesine 10 saniyeden fazla basmayın.
13. Test alanını boşaltmadan önce meydana gelen bir elektrik kesintisi, kontrol dizisine neden olmaz değiştirmek için.
14. Tahliyeden sonra elektrik kesintisi meydana gelirse, elektrik geri geldiğinde vana kanıtlama testi sürdürülmeyecek, ancak programlama mekanizması ilk önce başlangıcına geri dönecektir.
15. konumuna getirin ve ardından komple valf kanıtlama testini gerçekleştirin.

NOT

• Kontrol edilecek gaz vanaları arasındaki "V" boru bölümünün hacmini ve "DW" basınç şalterinde ayarlanan aşırı basınç "PW"yi, izin verilen maksimum gaz miktarı olacak şekilde seçin.
• «QLeck» sızıntı oranı yerel düzenlemelerde belirtilen oranı aşmayacaktır.
