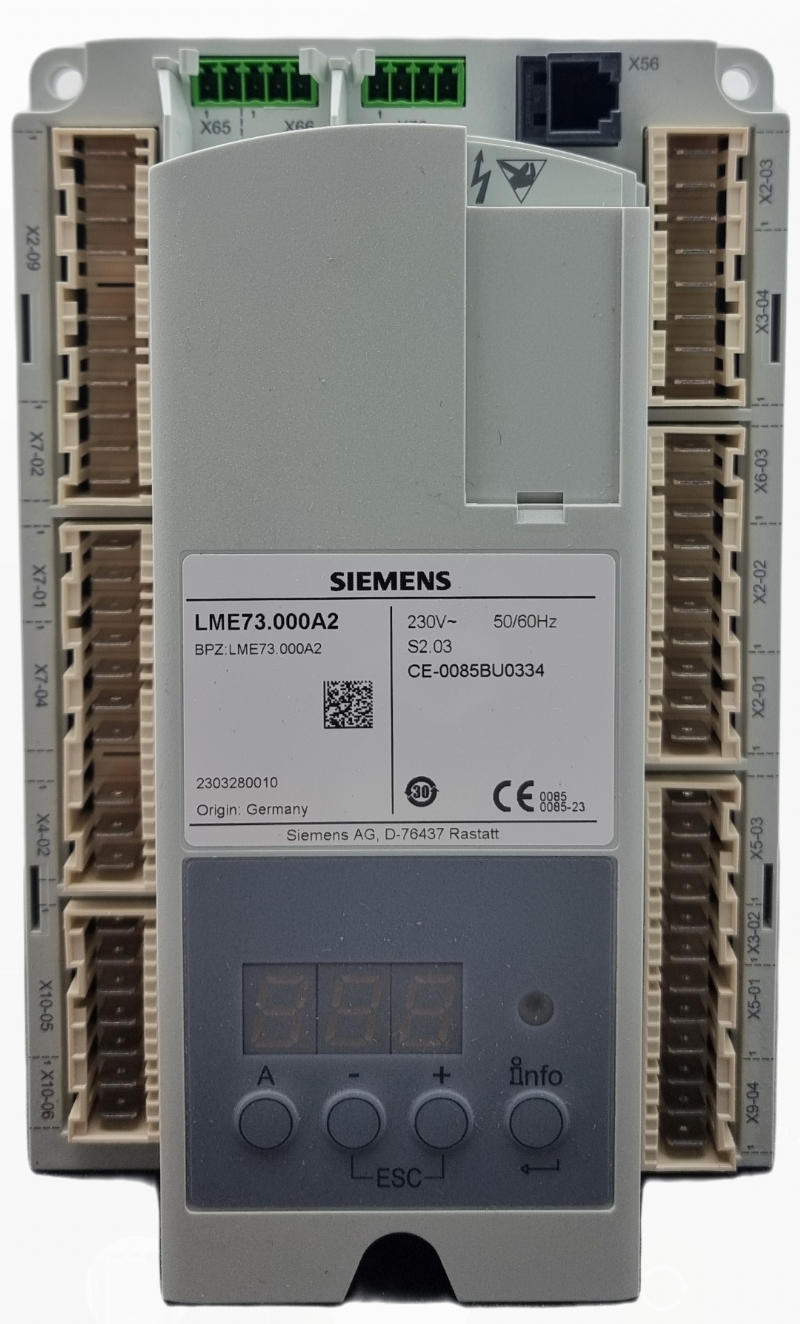

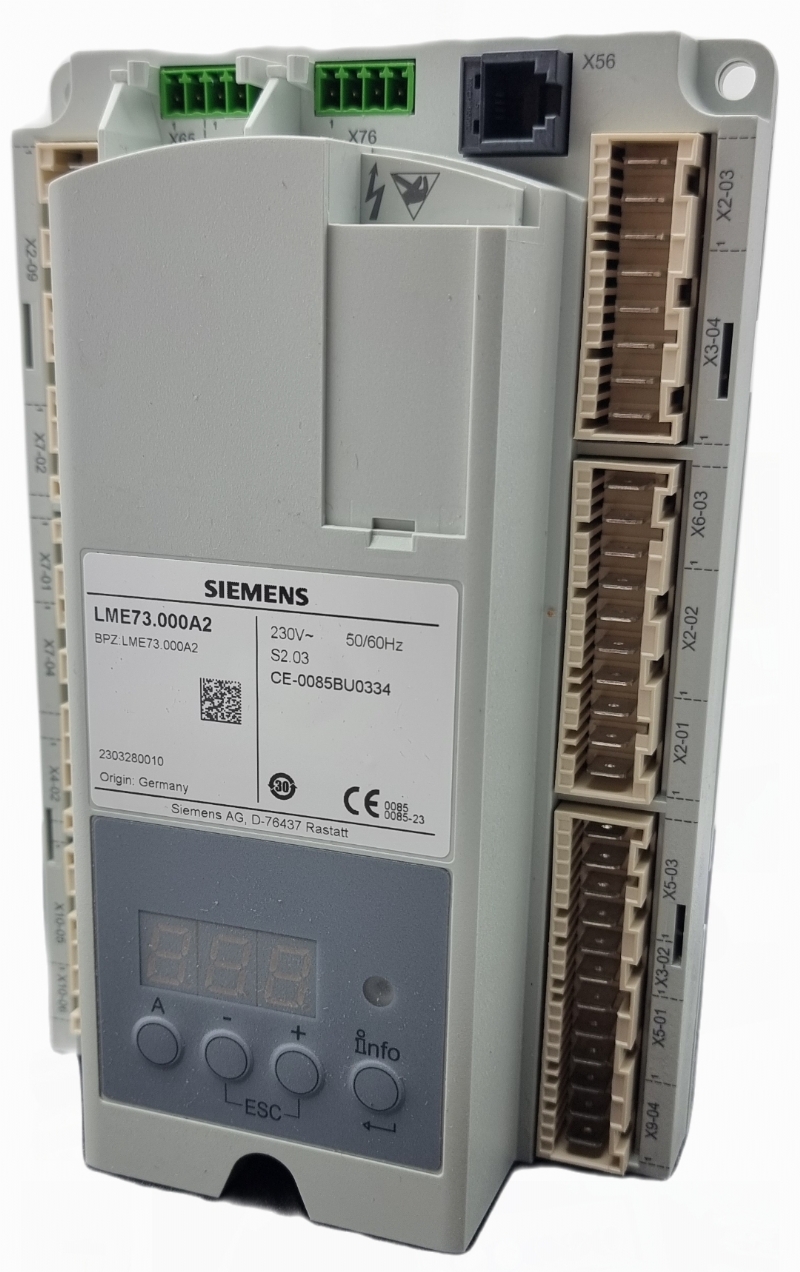

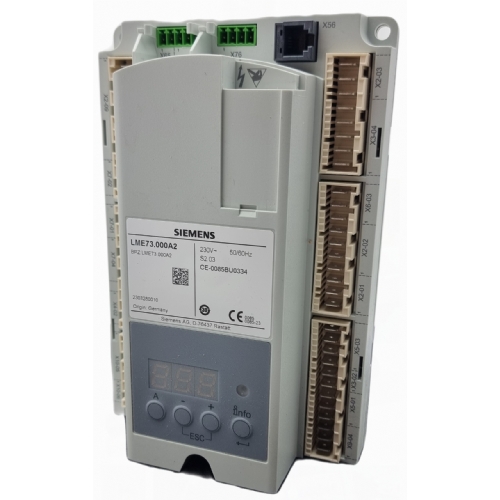

SIEMENS LME73.000A2 BRÜLÖR ATEŞLEME RÖLESİ
469 0.0
4001.88 https://www.brulorparcasi.com Stoklarda! Hemen Sipariş Ver!

SIEMENS LME73.000A2 BRÜLÖR ATEŞLEME RÖLESİ BRÜLÖR ATEŞLEME RÖLESİ

Stok Kodu2010033
İndirimli
Ürün
Kdv Hariç 3.391,42  + KDV4.844,38
Kdv Dahil 4.001,88  4.844,38
Stokta var
Bu üründen Adet

Tamamlayıcı Ürünler

Ürün Açıklaması

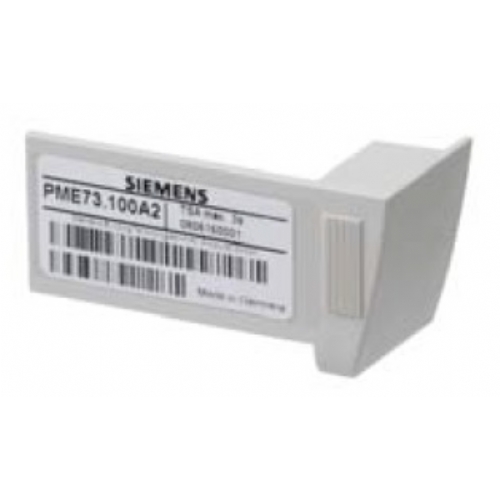

Siemens, Gaz, brülör, Ateşleme, Rölesi, PME73.831
Brülör kontrolleri LME73.000 için program modülü


Kullanıcı kılavuzu Uygulama:

  • 1 kademeli veya modülasyonlu, doğrudan ateşlenen veya pilotla ateşlenen üflemeli brülörler
  • Düşük alev konumu altında veya üstünde bağımsız ateşleme yükü konumlu
  • 3 pozisyonlu kontrol cihazı veya analog sinyal üzerinden entegre aktüatör kumandası
  • Entegre sızdırmazlık kontrolü, çift yakıtlı brülörlerde kolay kullanım için ayrı dijital giriş üzerinden anahtarlanabilir
  • Yüksek alev veya düşük alevde ön süpürme konumu
  • Alev kesintisinde yanıt süresi 3 saniye (1 saniye / 3 saniye ayarlanabilir)
  • Örn. EN 676 doğrultusunda brülörler veya EN 746 Bölüm 2 doğrultusunda endüstriyel termik işlem tesisleri için PME7 ve bu kullanıcı belgesi, ürünlerinde PME7 ile LME7'ye yer veren OEM firmalarına yöneliktir

2 Uyarılar


Uyarı!

LME7 ana belge P7105'te ifade edilen tüm güvenlik uyarıları, uyarı bilgileri ve teknik bilgiler bu belge için aynen geçerlidir!
Kişi, mal ve çevreye gelebilecek zararları önlemek için bu uyarılar dikkate alınmalıdır!
LME7, bir emniyet cihazıdır! Cihazın açılması, cihaza müdahale edilmesi veya cihazda değişiklik yapılmasına izin verilmez. İzin verilmeyen müdahalelerin
sonucundaki hasarlardan dolayı Siemens sorumluluk kabul etmez!
3 Baskı düzeni kuralları


Güvenlik notları

Bu kullanıcı belgesi, kişisel güvenliğinizi sağlamak, ekipman ve cihazlarda oluşabilecek maddi hasarları önlemek için dikkate almanız gereken bilgileri içermektedir. Bilgiler, bir uyarı üçgeni veya bir el ile ön plana çıkarılmıştır ve tehlike derecesine göre şu şekilde
gösterilmektedir:
Uyarı İlgili tedbirler alınmadığında ölümün, ağır yaralanmanın veya maddi hasarların meydana gelebileceği anlamındadır.

  • Bilgi Ürün, ürünün kullanılması veya dikkat edilmesi gereken belgenin ilgili bölümü hakkında önemli bir bilgidir. Bu cihaz sadece kalifiye personel tarafından işletime alınmalı ve çalıştırılmalıdır. Bu kullanıcı belgesinin güvenlikle ilgili bilgiler kapsamında ifade edilen kalifiye personel, cihazları, sistemleri ve elektrik devrelerini belirlenmiş güvenlik uygulamaları ve standartlar doğrultusunda işletime alma, topraklama ve işaretleme yetkisine sahip kişilerdir.


Şunu dikkate alın:

Cihaz sadece teknik açıklamada öngörülen kullanım durumları için ve sadece Siemens tarafından tavsiye edilen veya izin verilen tedarikçilere ait yabancı cihazlar ve bileşenler ile kullanılmalıdır. Ürünün ancak doğru bir şekilde nakliyesi, depolaması, kurulumu ve montajı yapıldığında doğru ve emniyetli bir şekilde çalışmaktadır Sızdırmazlık kontrolü sırasında program dizisinin akışı İşletime alma sırasındaki bir sızdırmazlık kontrolü, yalnızca arıza durumundan kilitleme
resetlendikten sonra, şebeke gerilimi AÇIK ardından ve eğer parametre 234 = 0 saniye ise uygulanır. Bu uygulamada sızdırmazlık kontrolü, ön süpürme zamanına paralel olarak gerçekleşir. Demek oluyor ki, ön süpürme zamanı, tüm 4 sızdırmazlık kontrolü parametresinin (242, 243, 244, 245) en az toplamına eşittir. Devre dışı bırakma sırasındaki bir sızdırmazlık kontrolü, yalnızca eğer son süpürme zamanı > 0 (parametre 234 > 0) ise uygulanır. Son süpürme zamanı
parametrelendirilmediğinde, sızdırmazlık kontrolü, işletime alırken ön süpürme esnasında gerçekleşir. Devre dışı bırakma esnasında (ısı talebi KAPALI), vanaların kapatılmasından önce, parametre 241 = 1 (sızdırmazlık kontrolü AÇIK) ve parametre 234 ≠ 0 saniye olup olmadığı test edilir. Böylece ilk önce yakıt vanası 1 kapatılır. Yakıt vanası 2 açık kalır. Bu sayede test şeridinin içindeki artık gaz yanabilir. Son süpürme zamanı, sızdırmazlık kontrolüne paralel olarak çalışır. Demek oluyor ki, son süpürme zamanı, tüm 4 sızdırmazlık kontrolü parametresinin (242, 243, 244, 245) en az toplamına eşittir. SQM4, son süpürmeden ve sızdırmazlık kontrolünden önce yüksek alev konumunda açılır. Sızdırmazlık kontrolü sırasında program dizisinin akışı İşletime alma sırasındaki bir sızdırmazlık kontrolü, yalnızca arıza durumundan kilitleme resetlendikten sonra, şebeke gerilimi AÇIK ardından ve eğer parametre 234 = 0 saniye ise uygulanır. Bu uygulamada sızdırmazlık kontrolü, ön süpürme zamanına paralel olarak gerçekleşir. Demek oluyor ki, ön süpürme zamanı, tüm 4 sızdırmazlık kontrolü parametresinin (242,
243, 244, 245) en az toplamına eşittir. Devre dışı bırakma sırasındaki bir sızdırmazlık kontrolü, yalnızca eğer son süpürme zamanı > 0 (parametre 234 > 0) ise uygulanır. Son süpürme zamanı parametrelendirilmediğinde, sızdırmazlık kontrolü, işletime alırken ön süpürme esnasında gerçekleşir. Devre dışı bırakma esnasında (ısı talebi KAPALI), vanaların kapatılmasından önce, parametre 241 = 1 (sızdırmazlık kontrolü AÇIK) ve parametre 234 ≠ 0 saniye olup olmadığı test edilir. Böylece ilk önce yakıt vanası 1 kapatılır. Yakıt vanası 2 açık kalır. Bu sayede test şeridinin içindeki artık gaz yanabilir. Son süpürme zamanı, sızdırmazlık kontrolüne paralel olarak çalışır. Demek oluyor ki, son süpürme zamanı, tüm 4 sızdırmazlık kontrolü parametresinin (242, 243, 244, 245) en az toplamına eşittir.
SQM4, son süpürmeden ve sızdırmazlık kontrolünden önce yüksek alev konumunda açılır.


Uyarı!

Atmosferik basınçta veya şebeke basıncındaki boşaltma zamanları, doldurma zamanları ve test zamanları her tesis için EN 1643 gereklerine uygun olarak OEM tarafından ayarlanmak zorundadır. Buna uyulmadığı takdirde, emniyet fonksiyonlarının doğru çalışamaması tehlikesi vardır. Her iki test zamanının doğru ayarlanmasına dikkat edilmelidir. Test için gereken gazın yanma odası (mevcut uygulamada) içerisine beslenmesine izin verilip verilemeyeceği kontrol edilmelidir. Test zamanları, emniyet açısından önem arz eder. Reset, kilitleme reset işlemlerinden sonra ve sızdırmazlık kontrolü iptal edildiğinde veya engellendiğinde otomat bir sonraki işletime alma sırasında bir sızdırmazlık kontrolü uygular (sadece sızdırmazlık kontrolü etkinleştirilmişse). Ön süpürme, bir sızdırmazlık kontrolünde, devre dışı bırakılmış olsa bile işletime alma esnasında aktiftir. İptal edilmiş olan sızdırmazlık kontrolü için örnekler: Sızdırmazlık kontrolü esnasında güvenlik zincirinin veya başlatma serbest bırakılması gazının girişleri açıldığı sırada.


İşaretlerin açıklaması

  1. tw Bekleme süresi
  2. TSA Emniyet zamanı
  3. t1 Ön süpürme zamanı
  4. t3 Ön ateşleme zamanı
  5. t3n Son ateşleme zamanı Parametre 257 +0,3 saniye
  6. t4 Aralık: Emniyet zamanının sonu - yakıt vanası 2 AÇIK
  7. t5 Aralık: Pilot vanası KAPALI - yük kontrolünün serbest bırakılması
  8. t8 Son süpürme zamanı
  9. t9 Aralık: Yakıt vanası 1 AÇIK ve pilot vanası KAPALI
  10. t10 Hava basıncı anahtarı mesajı belirlenen süre (zaman aşımı)
  11. t11 SQM4'ün açılma zamanı (zaman aşımı)
  12. t12 SQM4'ün kapanma zamanı (zaman aşımı)
  13. t22 İkinci emniyet zamanı
  14. td1 Atmosferik basınç testi
  15. td2 Gaz basıncı testi
  16. td3 Test şeridini doldurma
  17. td4 Test şeridini boşaltma

  1. 1) Hava basıncı anahtarı kontağındaki (hava basıncı anahtarının açılması) sinyal değişikliklerine tepki süresi ve alev kesintisinde alev sönme tepki süresi
  2. 2) Girişlerde (örn. basınç anahtarı-min) sinyal değişikliklerine tepki süresi
  3. 3) Alev algılama süresi
  4. 4) Asgari süre td1 + td2 + td3 + td4 eğer: Parametre 241.00:1 (AÇIK), şebeke AÇIK'tan sonra, arızada, parametre 234 (son süpürme zamanı) = 0 (son süpürme) veya parametre 241.01: 0
  5. 5) Asgari süre td1 + td2 + td3 + td4 eğer: Parametre 241.00:1 (AÇIK) ve parametre 234 (son süpürme zamanı) >0 (son süpürme) ve parametre 241.01: 1

Parametre 259.01 Ateşleme yükünün bir > düşük alev pozisyonuna aktüatör çalışma süresi
Parametre 259.02 Düşük alevin bir > ateşleme yükü pozisyonuna aktüatör çalışma süresi
