%18 İndirim!

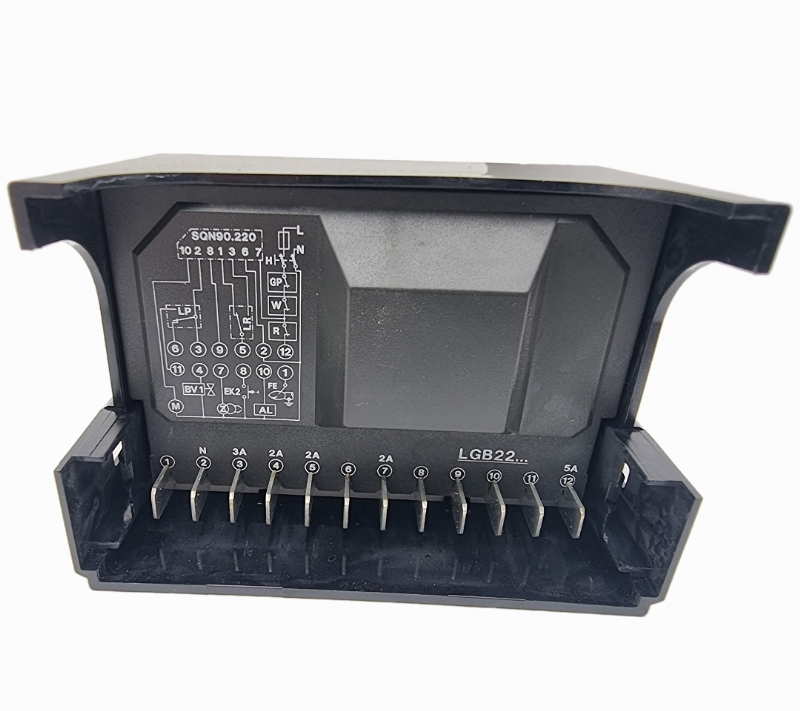

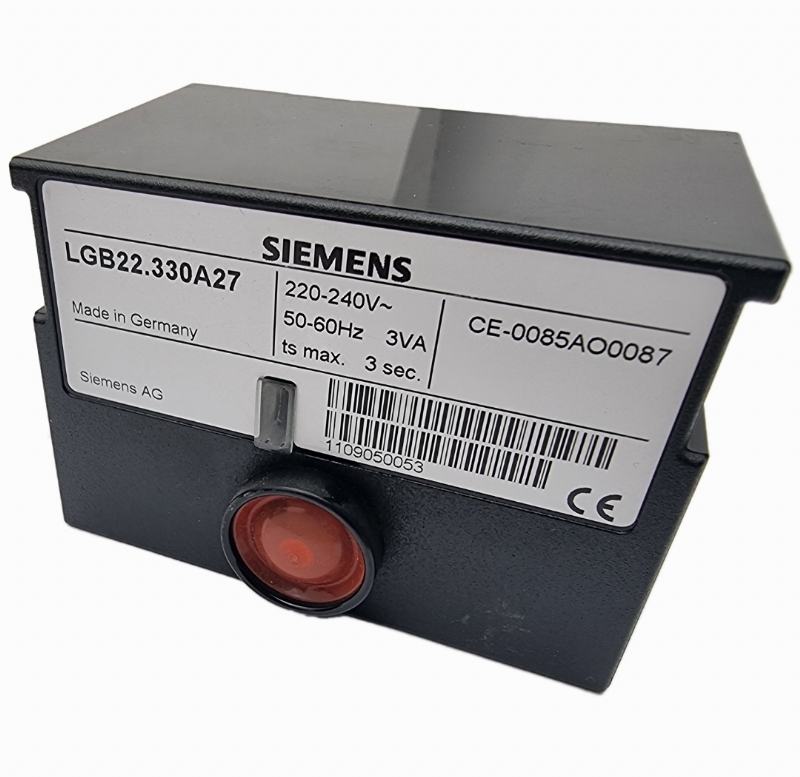

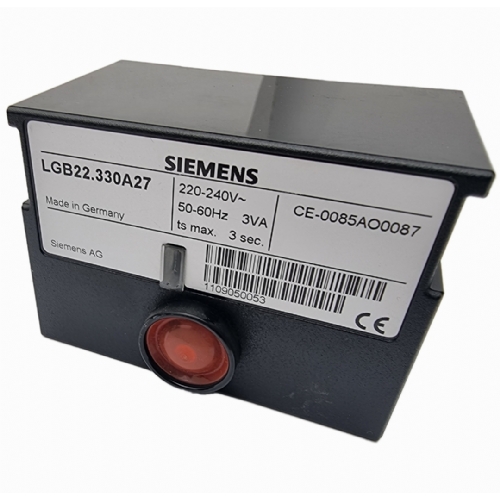

SIEMENS LGB22.330A27 BRÜLÖR ATEŞLEME RÖLESİ SIEMENS LGB22.330A27 BRÜLÖR ATEŞLEME RÖLESİ
366 0.0
2445.07 https://www.brulorparcasi.com Stoklarda! Hemen Sipariş Ver!

SIEMENS LGB22.330A27 BRÜLÖR ATEŞLEME RÖLESİ BRÜLÖR ATEŞLEME RÖLESİ

Stok Kodu2010048
İndirimli
Ürün
Kdv Hariç 2.072,09  + KDV2.976,61
Kdv Dahil 2.445,07  2.976,61
Stokta var
Bu üründen Adet

Ürün Açıklaması

Siemens, Gaz, brülör, Ateşleme, Rölesi,
Brülör Kontrolleri LGB,


1 veya 2 kademeli gaz veya gaz / sıvı yağ brülörlerinin denetimi için brülör kontrolleri küçük ila orta kapasite (tipik olarak 350 kW'a kadar), fanlı veya fansız, fasılalı çalışmada. LGB ... ve bu Veri Sayfası, aşağıdakileri entegre eden OEM'ler tarafından kullanılmak üzere tasarlanmıştır.
ürünlerinde brülör kontrolleri!


Kullanmak

LGB ... brülör kontrolleri, 1 veya 2 kademeli gazın devreye alınması ve denetlenmesi için kullanılır. veya aralıklı çalışan gaz / yağ brülörleri. Kullanılan brülör kontrolünün tipine bağlı olarak alev, bir brülör tarafından denetlenir. iyonizasyon probu, cebri gaz / petrol brülörleri için bir mavi alev dedektörü QRC1 ... veya
UV dedektörü QRA ... (yardımcı ünite AGQ1 ... A27 ile). İlgili adaptörlerle bağlantılı olarak, LGB ... brülör kontrolleri bunların yerini alır. önceki modeller LFI7 ... ve LFM1 ... ("Sipariş" altındaki "Değiştirme türleri"ne de bakın).

  • EN 676'ya göre gaz yakıtlar için otomatik cebri çekişli brülörler
  • EN 298'e göre gaz brülörü kontrolleri
  • Düşük voltaj algılama
  • sırasında hava basıncı anahtarının fonksiyon kontrolü ile hava basıncı denetimi


başlatma ve çalıştırma

  • Elektrik uzaktan sıfırlama tesisi
  • LGB41 ... atmosferik gaz brülörleriyle kullanım için


Uyarı notları

Kişilerin yaralanmasını, mülkün veya çevrenin zarar görmesini önlemek için aşağıdakiler uyarı notlarına uyulmalıdır!
Üniteyi açmayın, müdahale etmeyin veya değiştirmeyin!

  • Tüm faaliyetler (montaj, kurulum ve servis işleri vb.) tarafından gerçekleştirilmelidir.


Nitelikli personel

LGB ...'nin bağlantı alanında herhangi bir kablolama değişikliği yapmadan önce, tamamen brülör kontrolünü ana güç kaynağından ayırın (tüm kutuplu bağlantı kesme) Cihaz için yeterli koruma sağlayarak elektrik çarpması tehlikesine karşı koruma sağlayın. brülör kontrolünün bağlantı terminalleri Kablolamanın düzgün durumda olduğundan emin olmak için kontrol edin Kilitleme sıfırlama düğmesine yalnızca manuel olarak basın (10 N'den fazla olmayan bir kuvvet uygulayın), herhangi bir alet veya sivri uçlu nesne kullanmadan Düşme veya şok güvenlik fonksiyonlarını olumsuz etkileyebilir. Bu tür birimlere yerleştirilmemelidir. herhangi bir hasar göstermeseler bile Montaj notları İlgili ulusal güvenlik yönetmeliklerine uyulduğundan emin olun Yükleme notları Gözlem yaparken ateşleme kablolarını her zaman üniteden ve diğer kablolardan ayrı tutun. mümkün olan en büyük mesafe Canlı ve nötr iletkenleri karıştırmayın Yerel düzenlemelere uygun olarak anahtarları, sigortaları, topraklamayı vb. kurun İzin verilen maksimum akım değerlerinin aşılmamasını sağlayın (bkz."Teknik veri")
Ünitenin kontrol çıkışlarına harici şebeke gerilimi beslemeyin. test ederken brülör kontrolü tarafından kontrol edilen cihazlar (yakıt valfleri vb.), LGB ... bağlı olmamalıdır Brülör kontrolünü ana güç kaynağından izole etmek için, kontak aralığı en az 3 mm olan çok kutuplu bir anahtar kullanın. Topraklama pabucunu bir metrik vida ve bir kilit rondelası ile tabana sabitleyin Fansız brülörlerde AGK25, klemens 3'e bağlantı olarak bağlanmalıdır. yük, aksi takdirde brülör güvenilir şekilde başlatılamaz Güvenlik nedeniyle, nötr iletkeni fişteki nötr dağıtıcıya besleyin. tabanına veya terminal 2'ye bağlayın. Brülör bileşenlerini (fan, ateşleme trafosu ve gaz valfleri) şekilde 7435a14'te gösterildiği gibi, gösterildiği gibi nötr dağıtıcıya aşağıda. Nötr iletken ile terminal 2 arasındaki bağlantı,


temel

Alev dedektörlerinin elektrik bağlantısı
Pratik olarak sorunsuz ve kayıpsız sinyal iletimi elde etmek önemlidir:

  • Dedektör kablolarını asla diğer kablolarla birlikte çalıştırmayın.
    • Hat kapasitansı alev sinyalinin büyüklüğünü azaltır
    • Ayrı bir kablo kullanın
  • Dedektör kablolarının izin verilen uzunluklarına dikkat edin ("Teknik veriler" bölümüne bakın)
  • İyonizasyon probu ve ateşleme elektrodu elektrik çarpmasına karşı korumalı değildir


tehlike

  • Yüksek voltajlı ateşleme elektrodunu ve iyonizasyon probunu, ateşleme yanacak şekilde yerleştirin. kıvılcım iyonizasyon sondasına yayılamaz (elektriksel aşırı yüklenme riski) ve iyonlaşma denetimini olumsuz etkileyemez
  • Hem iyonizasyon akımı hem de UV denetimi ile alev algılama için kablo uzunluğu 20 m'yi geçmemelidir
  • Yalıtım direnci
    • İyonizasyon probu ile toprak arasında minimum 50 MΩ olmalıdır
    • Kirli dedektör tutucular, yalıtım direncini azaltır, böylece kre-


sayfa akımları

  • Ön koşul, yalnızca probun yüksek kaliteli ısıya dayanıklı yalıtımı değildir. kablo, aynı zamanda iyonizasyon probunun kendisi (seramik tutucu)
    • Brülörü ilgili yönetmeliklere uygun olarak topraklayın; kazanın topraklanması tek başına yeterli değil
    • Bağlantı şemaları, topraklanmış nötr iletkenli brülör kontrollerini göstermektedir. İçinde topraklanmamış nötr iletkenli ve iyonizasyon akımı denetimi olan ağlar, terminal 2, bir RC ünitesi aracılığıyla topraklama iletkenine bağlanmalıdır (tip referansı ARC 4 668 9066 0). Yerel düzenlemelere uyulduğundan emin olunmalıdır. (örn. elektrik çarpması tehlikesine karşı koruma) AC 230 V / 50 Hz şebeke voltajından beri 2,7 mA'lık tepe kaçak akımları üretir

Servis notları

    • Bir ünite her değiştirildiğinde, kabloların düzgün durumda olduğundan emin olmak için kontrol edin. olmuştur. "Devreye alma notları" bölümüne göre güvenlik kontrolünü yapın
    • KF8872 servis adaptörünü yalnızca kısa süreler için kullanın


İmha notları

Ünite elektrikli ve elektronik bileşenler içerir ve atılmamalıdır. evsel atıklarla birlikte. Yerel ve şu anda geçerli olan mevzuata uyulmalıdır.


sipariş

Brülör kontrolü, eklenti tabanı olmadan "Tip özeti" bölümüne bakın Küçük brülör kontrolleri için bağlantı aksesuarları,

  • Geçmeli taban AGK11 ...
  • Kablo tutucular AGK65 ..., AGK66, AGK67 ...
  • AGK67 için kablo gerilim azaltma elemanları ...

Küçük brülör kontrolleri için bağlantı aksesuarları,

  • Geçmeli taban AGK13 ...
  • Geçmeli muhafaza AGK56
  • Aksesuarlar AGK68


Alev dedektörleri

  • Üçte bir tarafından sağlanan iyonizasyon probu
  • UV alev dedektörleri QRA2 ... / QRA10 ... bkz. Veri Sayfası N7712
  • Mavi alev dedektörleri QRC1 ... bkz. Veri Sayfası N7716

RC ünitesi ARC 4 668 9066 0 Topraklanmamış nötr iletkenli ağlarda iyonizasyon akımlarının denetimi için PTC direnci (AC 230 V) AGK25 Terminal 3'ü yüklemek için (fansız brülörler kullanıldığında zorunludur terminal 3'e bağlı motor UV denetimi için yardımcı ünite

  • Kablo uzunluğu 500 mm AGQ1.1A27
  • Kablo uzunluğu 300 mm AGQ1.2A27
  • Geçmeli tabanın altına takılabilir ("Boyutlar" bölümüne bakın)


Kaide (boş gövde) AGK21

  • LGB'nin yüksekliğini ... LFM'nin ... veya LFI7'ye yükseltmek için ...

Servis adaptörü KF8872

  • Brülör tesisindeki brülör kontrollerinin işleyişini kontrol etmek için
  • Sinyal lambaları ile fonksiyonel test
  • 4 mm çapında jak ile dedektör direnç ölçümü

Alev denetimi için sıcak alev gazlarının iletkenliği ve doğrultucu etkisi kullanılır. Bu amaçla, ısıya dayanıklı iyonizasyon probuna AC voltajı uygulanır. aleve projeler. Alev varlığında akan akım (iyonizasyon akımı), alev sinyali yükselticisinin girişine beslenen alev sinyalini üretir. Amplifikatör, yalnızca cihazın DC akım bileşenine yanıt verecek şekilde tasarlanmıştır. alev sinyali, böylece iyonizasyon probu ile toprak arasında bir kısa devre olmasını sağlar bir alev sinyalini simüle edemez (çünkü bu durumda AC akımı akacaktır). Temel olarak alev denetim devresi, ateşlemenin olumsuz etkilerine karşı duyarsızdır.


kıvılcım.

Ancak, ateşleme kıvılcımının iyonizasyon akımı üzerindeki rahatsız edici etkileri belirli bir seviyeyi aşarsa, ateşlemenin birincil tarafındaki elektrik bağlantıları
trafo değiştirilmeli ve/veya iyonizasyon probunun yeri değiştirilmelidir. kontrol. AC 110 V üzerinde çalışan brülör kontrollerinde iyonizasyon akımı sadece yaklaşık
AC 230 V üzerinde çalışanların %50'si, bazı uygulamalarda iyonizasyon akımının bir transformatör ile artırılmasını gerekli kılmaktadır.


Fonksiyonlar

Fonksiyon şemaları, kontrol ünitesine gerekli veya izin verilen giriş sinyallerini gösterir. bölümüne ve taranan alev denetleme devresine bakın ("Bağlantı şemaları"na bakın). Bu giriş sinyalleri mevcut değilse, brülör kontrolü başlatma sırasını durduracaktır. güvenlik düzenlemelerinin gerektirdiği yerlerde tetik kilidi.

  • Brülör kontrolü sıfırlanmalıdır
  • Gaz basınç anahtarı "GP", limit termostat / basınç anahtarı "W" kontakları, kontrol termostatı / basınç durumu "R" ve güvenlik limit termostatı "SB" olmalıdır.


kapalı

  • Fan motoru «M» veya AGK25 bağlı olmalıdır
  • Hava basınç anahtarı «LP» yüksüz konumunda olmalıdır

LGB ... brülör kontrolleri düşük voltajları tespit edebilir. Bunun anlamı, yük
Şebeke gerilimi AC 160 V'nin altına düşerse (nominal AC için) röle «AR» enerjisi kesilecektir.
220 ... 240 V) veya AC 75 V (nominal AC 100 ... 110 V için).
Besleme gerilimi kesildiğinde brülör kontrolü otomatik olarak yeniden başlatma girişiminde bulunacaktır.
sırasıyla AC 160 V ve AC 75 V üzerinde bir düzeye döner.
Canlı iletken (terminal 12) ve nötr iletken (terminal 2) bağlantıları
karıştırıldığında, brülör kontrolü "TSA" sonunda kilitlemeyi başlatacaktır.
A C Başlatma sırası
A Başlat komutu (açma)
Bu komut, kontrol termostatı / basınç durumu "R" tarafından tetiklenir.
Terminal 12 voltaj alır ve programlama mekanizması çalışmaya başlar.
LGB21 ... ile bekleme süresi «tw» tamamlandığında veya hava damperinden sonra
"SA", nominal yük konumuna ("t11" tamamlandıktan sonra) ulaştı.
LGB22 ... / LGB32 ..., "M" fan motoru çalıştırılacak.
TSA Ateşleme güvenlik süresi
"TSA" tamamlandıktan sonra terminal 1'de bir alev sinyali mevcut olmalıdır.
Bu alev sinyali, kapatma gerçekleşene kadar sürekli olarak mevcut olmalıdır veya
Aksi takdirde alev rölesi "FR" enerjisi kesilecek ve bu da kilitlenmeye neden olacaktır.


tw Bekleme süresi

Bekleme süresi boyunca hava basınç anahtarı «LP» ve alev rölesi «FR» devrededir. doğru kontak konumları için test edilmiştir.


t1 Ön süpürme süresi

Yanma odasının ve ikincil ısıtma yüzeylerinin temizlenmesi:
LGB21'i kullanırken düşük alevli hava hacimleri için gereklidir ... ve nominal
LGB22 ... / LGB32 ... kullanırken hava hacimlerini yükleyin
"Tip özeti" ve "İşlev ve sıra şemaları", hava basıncı anahtarının "LP"nin gerekli hava basıncının mevcut olduğunu göstermesi gereken "t1" ön süpürme süresini gösterir.
Etkili ön süpürme süresi "tl", "tw" ile "t3" arasındaki aralık sonunu içerir.


t3 Ön ateşleme süresi

"t3" sırasında ve "TSA" sonuna kadar alev rölesi "FR" kapanmaya zorlanır.
"t3" tamamlandığında, LGB41'in terminal 4'te veya terminal 11'de yakıt tahliyesi tetiklenir ...
t3n Son ateşleme süresi
"TSA" sırasında ateşleme süresi
"TSA" sonuna ulaşmadan hemen önce, ateşleme trafosu "Z"


kapalı.

Bu, "t3n"nin "TSA"dan biraz daha kısa olduğu anlamına gelir.
Bu, zorunlu olarak kapatılan alev rölesine "FR" alev yoksa bırakması için yeterli süre vermek için gereklidir.
t4 Aralığı
LGB21 ... / LGB41 ...: İkinci yakıt valfinin "BV2" serbest bırakılmasına kadar geçen süre
LGB22 ... / LGB32 ...: "t4" tamamlandıktan sonra ısı kaynağı kontrol edilir
yüke bağlı olarak ("LR" yük kontrolörünün serbest bırakılması)
t9 İkinci güvenlik süresi
(Yalnızca LGB41 ile ...)
Pilot gaz valfi ile donatılmış ana alev denetimli pilot brülörler için
"ZV1".
t10 Hava basıncı sinyali için belirtilen süre
Bu sürenin sonunda ayarlanan hava basıncı oluşmuş olmalıdır veya
aksi takdirde kilitlenme meydana gelir.
t11 "SA" aktüatörü için programlanan açılma süresi
(Yalnızca LGB22 ... / LGB32 ... ile)
Hava damperi, nominal yük konumuna ulaşılana kadar açılır. ancak o zaman
fan motoru «M» açılır.
t12 "SA" aktüatörü için programlanan kapanma süresi
(Yalnızca LGB22 ... / LGB32 ... ile)
"t12" sırasında hava damperi düşük alev konumuna geçer.
B B´ Alev oluşumu aralığı
C Brülör çalışma konumuna ulaşıldı
C D Brülör çalışması (ısı üretimi)
Nominal çıkış veya bir yük kontrolörü "LR" ile bağlantılı olarak, kısmi yük işletimi.
D «R» ile kapatma
Brülör hemen kapatılır ve programlama mekanizması devreye girer.
yeni bir başlangıca hazır.



ÜRÜN ÇEŞİTLERİ

  • LGB21.130A17, LGB21.130A27, LGB21.230A27, LGB21.330A27, LGB21.350A17, LGB21.350A27, LGB21.550A27, LGB22.130A27,
  • LGB22.230B27, LGB22.330A17, LGB22.330A27, LGB22.330A270, LGB32.130A27, LGB32.230A17, LGB32.230A27,
  • LGB32.330A17, LGB32.330A27, LGB32.350A17, LGB32.350A27, LGB41.255A27, LGB41.258A17, LGB41.258A27
