Satronic, Honeywell

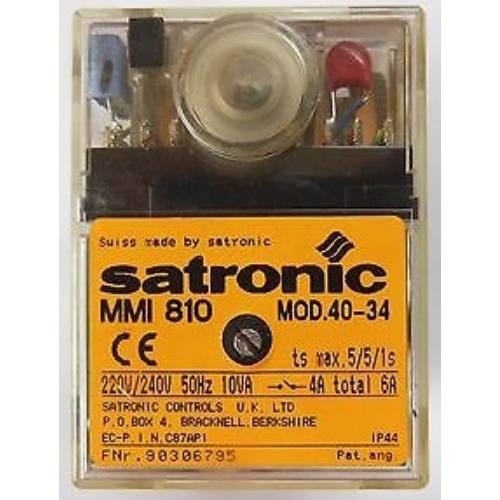

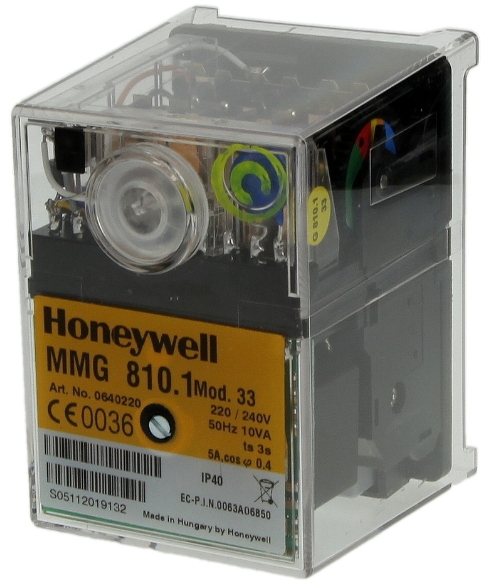

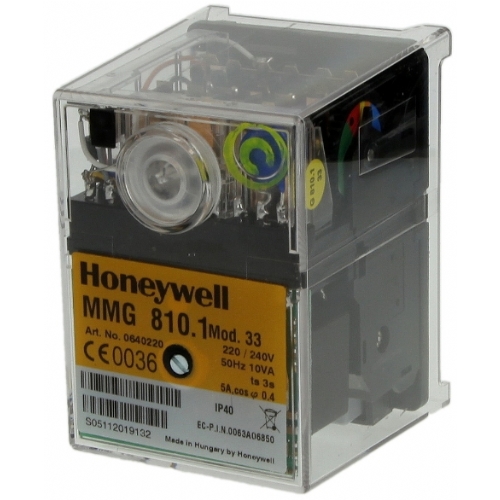

MMG 810.1 / 811.1 Brülör, Ateşleme Rölesi, Beyin
2 kademeli cebri çekiş ve kombi yağ / gaz için brülörler
- Uygun alev dedektörleri:
- - İyonizasyon probu
- - UV sensörü
- - Kızılötesi titreme dedektörü
GİRİŞ
MMG brülör kontrol kutusu şunları kontrol etme yeteneğine sahiptir: ve cebri çekiş ve kombi yağ / gaz brülörlerinin izlenmesi herhangi bir nominal derecelendirme (EN 298'e göre test edilmiş ve onaylanmıştır). MMG 810.1 model 33 kontrol kutuları ayrıca aşağıdakiler için de uygundur: sabit sıcak hava jeneratörlerinde kullanım (Doğrudan hava ısıtıcıları DIN 4794'e göre). Farklı tip ve model tanımları kontrolü tanımlar değişen ulusal standartlara ve bazılarına göre kutular ölçüde, program zamanlarına göre.
MEVCUT TÜRLER
- MMG 810.1 Mod 33 Ürün No 0640220
- Mod 43 Ürün No 0642520
- Mod 45 Ürün No 0642620
- MMG 811.1 Mod 33 Ürün No 0640520
- Mod 63 Ürün No 0640420
YAPISAL ÖZELLİKLER
- Kontrol kutusu koruyucu, aleve dayanıklı, şeffaf, geçmeli tip plastik muhafaza ve şunları içerir:
- - Redüksiyon dişlisi sürüş kamlı senkron motor
değiştirmek
- - Bilgilendirici, renkli program göstergeli kam anahtarı
- - Programı kontrol eden 12 yollu kam anahtarı tertibatı
sıra
- - Plug-in baskılı devre üzerindeki elektronik bileşenler
- Aşağıdaki önemli göstergeler ve işletim kontrolleri
- kontrol kutusunun ön tarafında bulunur:
- - Arıza için sinyal lambası içeren sıfırlama düğmesi
- (Kilitleme)
- - Renkli program göstergesi
- - Merkezi vidalı sabitleme
TEKNİK VERİ
- Besleme gerilimi 220/240 V (-15 ... + %10)
- 50 Hz (50 - 60 Hz)
- AC frekans değişimleri orantılı zamanlama ile sonuçlanır
sapmalar
- Sigorta derecesi maks. 10 A hızlı, 6 A yavaş
- Güç tüketimi 10 VA
- Çıkış başına maksimum akım
- terim. 3 2A, çünkü ? 0,2
- terim. 4, B 2A, çünkü ? 0.4
- terim. 5, 6, C 1A, çünkü ? 0.4
- Toplam yük 5A, çünkü ? 0,4
- Amplifikatör hassasiyeti 1 µA
- UV tüpünden gelen minimum akım
- veya iyonizasyon probu 5 µA
- Alev dedektörü kablosu maks. 20 m kablo uzunluğu
- Hava kontrol anahtarı 1 terminal 4 A, 230 V
- Gecikmeyi sıfırla yok
Alev dedektörü
- - İyonizasyon probu
- - Kızılötesi titreme dedektörü IRD 1020
- - UV tüp tipi UVZ 780 kırmızı işaretler radyal veya eksenel olarak monte edilmiş
- Kızılötesi parlama dedektörü IRD 1020 Ağırlık dahil baz 350 g
- Montaj tutumu herhangi
- Yalıtım standardı IP 44
- İzin verilen ortam sıcaklığı -20 °C ... + 60 °C
- sınıflandırılmış EN 298 BTLLXN'ye göre
TEKNİK ÖZELLİKLER
1. Alev algılama
- Aşağıdaki alev dedektörü türleri kullanılabilir:
- - Şebeke beslemesinin sağladığı iyonizasyon elektrodu nötr toprak bağlantısı. Gaz brülörleri için uygundur (sinyal alevden gelen akım parazitten etkilenemez ateşleme kıvılcımından).
- - UV sensör tipi UVZ 780 kırmızı, gaz ve kombi için uygun brülörler.
- - Tüm türler için kızılötesi titreşim dedektörü tipi IRD 1020 brülör.
2. Brülör Kontrolü
- - Brülör kontrolleri düşük voltaj korumasına sahiptir. Eğer çalışma sırasında besleme voltajı 160 V'un altına düşer, brülör kapanır. Besleme voltajı yükseldiğinde
- 180 V üzerinde, brülör bağımsız olarak yeniden başlatma gerçekleştirir.
- - MMG kontrol kutuları yalnızca bir yük olduğunda çalışır. terminal 5'e bağlanır. harici bir anahtar kontağı yoluyla ön süpürme, a maksimum değere sahip direnç. 22 kΩ / 4 watt, olmalıdır 5 ve 8 terminalleri arasına bağlanır.
- - Hava kanıtlama anahtarının çalıştırmadan önce fonksiyonel kontrolü ön süpürme sırasında hava basıncının başlatılması ve izlenmesi yanı sıra normal çalışma sırasında. Normal kullanımda, geçiş 4 A / 220 V dereceli kontaklar yeterlidir.
- - MMG 810.1'de anahtar kontakları (örn. valf ucu kontak) 1 ve 9 numaralı terminaller arasında kablolanabilir. sırasında kontakların düzgün kapanıp kapanmadığı kontrol edilir. brülör başlatma aşaması. 1 terminalleri arasındaki bağlantı ve 9 başlangıç aşamasında tamamlanmalıdır.
- - MMG 810.1 kontrol kutusu ateşleme kıvılcımını izler UVZ 780 (kırmızı) alev algılama için kullanılıyorsa ve C ve 9 terminalleri birbirine bağlanır.
3. Güvenlik
Tasarım/yapım ve program sırası MMG serisindeki kontrol kutuları günümüze uygundur geçerli Avrupa standartları ve yönetmelikleri.
4. Kurulum
Temelde:
- Brülör için ek bir etiket bulunan 3 toprak terminali Dünya.
- Sabit dahili bağlantılı 3 nötr terminal nötr girişe, terminal 8.
- 2 ayrı sürgülü plaka ve 2 sabit, dişli tırnak (PG 11 dişli) ve altta 2 tırnak, tabanın kablolanmasını kolaylaştırır.
Genel:
- Her pozisyonda monte edilebilir, IP 44'e göre yalıtılmış standart (su spreyinden etkilenmez). kontrol kutusu ve dedektör probları ancak aşırı titreşim.
- Geçerli kurulum yönetmeliklerine uyulmalıdır Kurulum sırasında.
DEVREYE ALMA VE BAKIM
1. Önemli
- - Devreye alma sırasında kablolama tam olarak kontrol edilmelidir
- montaj. Yanlış kablolama kontrole zarar verebilir
- kutusu, brülör sisteminin güvenliğini riske atıyor.
- - Seçilen sigorta değeri hiçbir şekilde
- teknik verilerde verilen değerden daha yüksek. Arıza
- Bu talimata uymak, kısa süreli
- devre, kontrol kutusu için ciddi sonuçlar doğurabilir veya
- brülör sistemi.
- - Güvenlik nedeniyle kontrolün sağlandığından emin olunmalıdır.
- kutu her seferinde en az bir normal kapatma gerçekleştirir.
- 24 saatlik süre.
- - Fişi prize takmadan veya takmadan önce gücü kapatın veya bağlantısını kesin.
- ünitenin fişini çekerek.
- - Kontrol kutuları güvenlik cihazlarıdır ve kullanılmamalıdır.
- müdahale etti.
2. İşlevsel Kontrol
Brülörün devreye alınması sırasında ve revizyondan sonra, aşağıdaki kontroller yapılmalıdır:
- a) Kapalı manuel valf ve köprülü gaz ile başlatma testi monitör iletişim:
- - Cihaz arıza durumunda arıza durumuna geçmelidir. güvenlik süresi dolmuştur.
- b) Gaz ile çalışma konumunda manuel valfi kapatın. monitör kontağı köprülü.
- - Cihaz alev aldıktan sonra arıza durumuna geçmelidir. arıza.
- c) Hava basıncı izleme kontağı kesildi:
- - Cihaz arıza durumuna giriyor.
- d) Başlamadan önce köprü hava basıncı izleme kontağı:
3. Sorun Giderme
- Brülör çalışmıyor, program göstergesi kalıntılar:
- - Elektrik bağlantısı arızalı.
- - Termostat veya gaz monitörü "KAPALI".
- Brülör çalışmıyor, program göstergesi sürekli döner:
- - Hava basıncı monitörü arızalı, sırasıyla, başlangıçta değil konum. (Çalışma kontağı açık olmalıdır).
- - Bağlantı terimi. 1 - dönem. 9 kesintiye uğradı
- - şebeke gerilimi <180V
- Otomatik kontrol kısa süre içinde arıza durumuna geçer ön temizleme süresinin başlamasından sonra (mavi içindeki çizgi alanlar):
- - Hava basıncı izleme kontağı kapanmıyor.
- - Terminal 5'te yük yok.
- - Alev sinyali.
- Ön süpürme (mavi bölge) sırasında otomatik kontrol arıza durumuna geçer:
- - Alev oluşumu yok (ateşleme yok, valf çalışmıyor açık vb.)
- - Alev sinyali yok veya çok zayıf alev sinyali (alev yapıştırın, alev dedektörünün yalıtımı zayıf, brülör çalışmıyor topraklama iletkenine doğru şekilde bağlanmış).
- Otomatik kontrol, çalışma sırasında arıza durumuna geçer. çalışma konumu (kırmızı, yeşil bölge):
- - Alev kaldırma
- - Hava basıncı izleme kontağı açılır
- - Alev sinyali çok zayıf.
