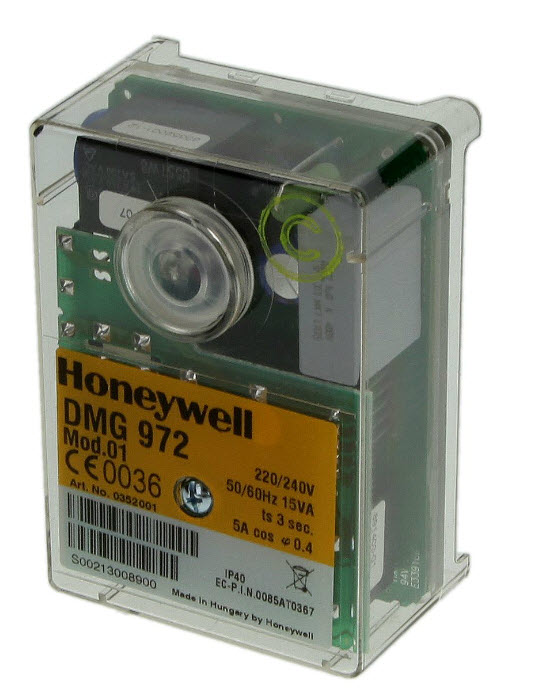

SATRONIC DMG 972-N BRÜLÖR ATEŞLEME RÖLESİ

SATRONIC DMG 972-N BRÜLÖR ATEŞLEME RÖLESİ

Honeywell DMG 972, Gaz, Brülörü, Ateşeleme Rölesi, Güvenlik Kontrolü

• 2 kademeli cebri çekiş ve kombi için
• akaryakıt / gaz brülörleri, bir hava bağlama tesisi
• damper ünitesi
• Olası alev dedektörleri:
  • - İyonizasyon probu
  • - Kızılötesi titreşim dedektörü 1020
  • - UV alev sensörü UVD 971

GİRİŞ

• Brülör kontrol kutusu DMG 972, kontrol eder ve denetler
• gaz ve çift yakıt için güç brülörü. Kontrol kutusu
• ilgili Avrupa standartlarına göre onaylanmış ve sertifikalandırılmıştır.
• standartlar. DIN 4794'e göre doğrudan hava ısıtıcılarında kullanım
• da mümkündür.
• Hava damper ünitesi bağlanabilme imkanı ile 2 kademeli
• iki yakıt valfi ile çalışma veya modülasyonlu çalışma
• bir yakıt valfi ile mümkündür.
• Mikroişlemci tabanlı programlama dizisi, voltaj değişimlerinden, ortam sıcaklığından ve/veya açma döngülerinden bağımsız olarak son derece kararlı zamanlamalar sağlar. bu
• Yerleşik bilgi sistemi sadece sürekli bir bilgi sağlamakla kalmaz
• kutunun gerçek durumunun izlenmesi (özellikle başlatma aşamasını izlemek için çok yardımcı olur) ama aynı zamanda bilgi verir
• olası bir kilitlenmenin nedeni hakkında. Kilitlenme nedeni
• bir süre sonra bile geri alınabilecek şekilde saklanır.
• güç kesintisi.
• Kontrol kutusu, aşağıdaki durumlarda maksimum güvenlik için tasarlanmıştır.
• voltaj kaynağındaki dalgalanmalar. Şebeke voltajı düşerse
• izin verilen seviyenin altında, çalışma kesintiye uğrar ve
• kontrol kutusu, başlatma sırasını otomatik olarak engeller
• tekrar ediliyor. Bu şekilde sistemin güvenliği sağlanmaz.
• şebeke voltajındaki bir düşüşle riske atılır. Bu alçak gerilim
• koruma, yalnızca başlatma sırasında değil, çalışma sırasında da kalıcı olarak çalışır.

YAPISAL ÖZELLİKLER

• Mikroişlemci, elektronik bileşenler, çıkış röleleri ve
• alev yükseltici iki baskılı devre kartına yerleştirilmiştir.
• Bunlara ek olarak kilitleme ve sıfırlama devresi iyi korunur
• aleve dayanıklı, geçmeli tip plastik muhafaza içinde.
• Dahili ile sıfırlama / uzaktan kilitleme için sıfırlama anahtarı
• Bilgi sistemini ve merkezini görüntülemek için LED
• sabitleme vidası muhafazanın üstüne yerleştirilmiştir.
• S98 kablolama tabanı, yedek ve
• ekstra terminaller ve çeşitli kablolarla birlikte izin verir
• giriş noktaları, elektrik kablolarının azami esnekliği.
• DMG 972, MMI 812 ile işlevsel olarak uyumludur,
• MMI? 812.1, MMI 962 ve MMI 962.1
• DMG 972, MMI? 812'nin yerine mi kullanılacak,
• 812.1, MMI 962 veya MMI 962.1 bakımı yapılmalıdır.
• hava kanıtlama anahtarının (LW) olduğundan emin olmak için alınmıştır.
• 4 ve 7 nolu terminaller arasında kablolanmış ve eskisi gibi değil
• 5 ile 7 arasındaki MMI

TEKNİK VERİ

• Çalışma gerilimi 220/240 V (-15 ... + %10)
• 50 Hz (± %5)
• Sigorta değeri 10 A hızlı, 6 A yavaş
• Güç tüketimi ca. 15 VA
• Çıkış başına maksimum yük
  • - terim. 3 ateşleme trafosu 1,5 A, cos ? 0,2
  • - terim. 4 motor 2,0 A, çünkü ? 0,4
  • - terim. 5 + 6 solenoid valf 1,0 A, cos ? 0,4
  • - terim. C hava damperi 1,0 A, cos ? 0,4
  • - terim. B alarm göstergesi 1,0 A, cos ? 0,4
• toplam yük 5,0 A, çünkü ? 0,4
• maks. 0,5 saniye boyunca 10 A
• Hava kontrol anahtarı 1 çalışma kontağı 4 A, 230V
• Hassasiyet (çalışma) 1 µA
• Minimum Gerekli iyon. akım 1.5 µA
• Kaçak ışık için hassasiyet 0.4µA
• İyonizasyon probu izolasyon Probu - toprak
• 50 MΩ'den büyük
• kaçak kapasite Prob - toprak
• 1000 pF'den az
• kablo uzunluğu
• Alev dedektörleri
• IRD 1020 yandan veya uçtan görüntüleme
• UVD 971 uçtan uca görüntüleme
• Ağırlık dahil Kablo tabanı 190 g
• Montaj konumu herhangi
• Koruma sınıfı IP 40
• Onaylanmış ortam parametresi
• kontrol ve alev dedektörü için maks. 30 °C'de %95
  • - çalışma için -20 °C ... + 60 °C
  • - depolama için -20°C ... + 80°C
• Buz birikmesi, suyun nüfuz etmesi ve yoğuşma
• su kabul edilemez

Onaylar

EN 298 ve EN 230 Avrupa standartlarına göre,
diğer tüm ilgililer gibi
Direktifler ve standartlar
sınıflandırılmış EN 298 FTLLXN'ye göre

1. Bilgi sistemi

• Bilgi sistemi mikroişlemci tabanlıdır ve brülör kontrol kutusu çalışmasının tüm yönleri hakkında rapor verir ve
• alev denetimi. Gerçek hakkında sürekli bilgi verir.
• programlama sırası, ünitenin gerçekleştirmekte olduğu. Ayrıca
• programlama sırasının izlenmesine de olanak tanır
• herhangi bir işlem olmadan işlemin başlatılması sırasında hataları tanımlayın
• ek test cihazları. Otomatik olarak gerçekleştirilen
• teşhis hizmeti kolaylaştıran değerli bir araçtır /
• bakım çalışması yapar ve bu nedenle maliyet tasarrufu sağlar. analizler
• hata nedeni doğrudan sahnede yapılabilir veya değilse
• kilitleme nedeni kalıcı bir kilitleme modu belleğinde saklandığından daha sonra mümkündür.
• Bilgi sistemi dışarıyla iletişim kurar.
• bir LED kullanan dünya (kullanılan Flash Kodu,
• Mors kodu). Mesajlar optik olarak iletilir.
• uygun şekilde yanıp sönen LED. Ek bir terminal kullanma
• (isteğe bağlı), mesajlar kaydedilebilir ve ekranda görüntülenebilir.
• kolay okunabilir form.

2. Alev algılama

• Aşağıdaki alev dedektörü türleri uygundur:
  • - İyonizasyon probu, sıcaklığa dayanıklı malzeme, kuyu
• yalıtımlı (malzeme ve yalıtım ateşleme ile aynı
• elektrot).
  • - Montajlı kızılötesi titreşim dedektörü tipi IRD 1020
• flanş M 93 veya UV katı hal alev sensörü UVD 971.
• İyonizasyon probu kullanılarak alev tespiti sadece mümkündür
• nötr bir toprak bağlantısı sağlayan ana güç kaynakları ile bağlantılı olarak.
• IRD 1020 veya UVD 971'i doğru kablolamaya bağlama
• gözlemlenmesi gerekir.
• DMG 972

2.1 Kaçak ışık izleme

Kaçak ışık kontrolü, teknik bölümde belirtildiği gibi ön süpürme süresinin sonunda thr süre boyunca gerçekleştirilir.
veriler.

3. Kilitleyin ve sıfırlayın

• Ünite iki şekilde sıfırlanabilir veya kilitleme moduna getirilebilir.
• Farklı yollar:
• Dahili
• Kilitleme durumunda, ünite yerleşik düğmeye basılarak sıfırlanabilir, bu da yeni bir başlatma döngüsünün gerçekleştirildiği anlamına gelir.
• Harici
• Yerleşik kilitleme düğmesini aynı şekilde kullanmak yerine
• işlevi, harici bir düğme kullanılarak elde edilebilir.
• terminal 9'u A ile bağlar (ayrıca bkz. devre ve bloğa
• diyagram).
• sırasında düğmeye (dahili veya harici) basılırsa
• normal çalışma veya daha sonra başlatma sırası sırasında
• 3 sn. ve daha sonra serbest bırakıldığında, kontrol kutusu şunları yapacaktır:
• kapatmak için.
• lütfen aklınızda bulundurun
• Ünite yalnızca kilitleme moduna getirilebilir veya
• üniteye güç verilirse sıfırlanabilir.

4. Düşük voltaj koruması

• için şebeke geriliminin 187 Veff'den fazla olması gerekir.
• ünitenin bir başlatma gerçekleştirmesine izin verin.
• Şebeke gerilimi sadece devreye alma sırasında izlenmez
• aşamasında değil, aynı zamanda çalışma sırasında kalıcı olarak. eğer voltaj
• başlatma veya çalışma süresi sırasında kontrol
• kutu kilitleme moduna geçer. Voltaj tekrar yükselirse,
• kontrol kutusu otomatik olarak bir başlatma gerçekleştirir.
• şebeke gerilimi > 187 Veff.

5. Güvenlik

DMG 972 kontrollerinin tasarımı ve kontrol sırası
yürürlükteki standartlara uygun olacak ve
(ayrıca TEKNİK VERİLER'e bakınız).

6. Hava damper motorlu brülör

Ön süpürme sırasında hava damperinin konumu
uygun eylemlerle güvence altına alınmalıdır
(EN 676, 4.4.1.2).

7. Montaj ve elektrik tesisatı

• Kablolama tabanı:
  • - Brülör için ek terminalli 3 toprak terminali
• topraklama
  • - Dahili kalıcı bağlantıya sahip 3 nötr terminal
• nötr terminal 8
  • - 2 bağımsız yedek terminal (S1 ve S2)
  • - ekstra A, B ve C terminalleri standarttır
  • - 2 kaydırmalı plaka ve 2 kolay açılır delik (PG11)
• iplik) artı taban tabanındaki 2 nakavt deliği kolaylaştırır
• temel kablolama
• Dijital kontroller ideal olarak yeni kablolamada kablolanmıştır
• (B ve C terminalleri
• sadece bazı özel DMO veya DMG türleri için) terminal A ,.
• uzaktan sıfırlama / uzaktan kilitleme işlevleri için kullanılır.
• lütfen aklınızda bulundurun
• Sorunsuz çalışmaya yardımcı olmak için ana nötr
• kablolama tabanındaki bağlantı terminali
• tamamen sıkılır. Terminal vidaları zaten
• geri alınan pozisyon. Bir tel bağlamak için
• terminal, vidanın yalnızca sabitlenmesi gerekir.
• Genel: Kontrol kutusu ve dedektör probları,
• aşırı titreşime maruz kalır.

KURULUM TALİMATLARI VE BAKIM

1. Önemli notlar

• - Kontroller kalifiye personel tarafından kurulmalıdır.
• bir tek. İlgili ulusal düzenlemeler,
• gözlemlendi.
• - Devreye alma sırasında kablolama uygun şemaya göre dikkatlice kontrol edilmelidir, Yanlış kablolama
• üniteye zarar verebilir ve kurulumu tehlikeye atabilir.
• - Sigorta değeri, belirtilen limitlerin
• TEKNİK VERİLER aşılmayacaktır. Bu önlemlere uyulmaması durumunda kısa devre etkisi olabilir.
• kontrol ve kurulumda ciddi hasara neden olur.
• - Güvenlik nedeniyle en az bir kontrol kapatması
• 24 saat boyunca gözlemlenmelidir.
• - Kontrol kutusu fişe takılmadan önce şebeke bağlantısını kesin
• içeri veya dışarı.
• - Kontrol kutusu bir güvenlik cihazıdır ve
• açıldı!

2. Fonksiyon kontrolü

• Güvenlik nedeniyle alev algılama sistemi,
• kurulumun devreye alınmasında ve bir süre sonra test edilmiştir.
• hizmet veya daha uzun süreli kapatma.
• a) Kapalı gaz vanası ile çalıştırma
  • - Kilitleme güvenlik süresi sona erdikten sonra, ünitenin devreye girmesi gerekir.
• kilit modu!
• b) Normal çalıştırma, brülör çalışırken gaz vanasını kapatın
  • - Alev kaybından sonra kontrol kutusu devreye girmelidir.
• kilitleme modu
• c) Normal başlatma, ön temizleme veya çalışma sırasında, kesinti
• hava kanıtlama anahtarı
  • - Kontrol kutusu hemen bir kilitleme yapmalıdır
• d) Başlamadan önce köprülü hava kanıtlama anahtarı
  • - fan motoru yakl. 2 - 3 saniye,
• ardından bir kilitleme. 10 saniye sonra, Bu hızlı
• kilitleme, kontrol kutusu tarafından sıfırlanır ve bir saniye
• başlatma girişimi takip eder (fan motoru yakl.
• 2 - 3 sn.). Hava kapalıysa standart bir kilitleme görünür.
• kanıtlama anahtarı (LW) kontağı hala kapalı
• konumu (örn. kaynaklı kontaklar). Hava kanıtlıyor mu
• anahtarı (LW) açık konuma getirildi.
• bu arada (örneğin, bir motor çalışma ile), normal bir başlatma
• sıra takip eder.

3. Arıza bulma

• Yerleşik bilgi sistemi, devreye alma veya çalıştırma sırasında meydana gelen problemlerde sorun gidermeyi kolaylaştırır.
• operasyon sırasında.
• Olası kilitleme mesajlarının bir listesi şurada bulunabilir:

UYGULAMA ÖZELLİKLERİ bölüm 1.2.

• Lütfen aklınızda bulundurun:
• Kontrol kutusu kilitleme modunda kilitli
• ve kilitleme için yeniden düzenleme görüntülenir
• tarafından kontrol kutusu sıfırlanana kadar
• dahili veya harici sıfırlama (ayrıca bkz. konu “3.
• Kilitleyin ve sıfırlayın ").
• Kontrol kutusunun kablolama tabanından çıkarılması veya
• besleme hattının kesilmesi bir kilitlenmeyi sıfırlamayabilir. Bu nedenle güç verilerek fan motoru 2-3 saniyeliğine açılır.
• saniye. kontrol kutusu tekrar kilitlenmeden önce ve
• son kilitlemenin nedeni.
• Hata Olası hata
• Brülör çalışmıyor - Termostat devresi açık
  • - Hatalı elektrik tesisatı
  • - şebeke gerilimi
• Fan motoru / meme ön ısıtıcısı - Kontrol kutusu sıfırlanmadı
• kısa bir süre için başlar - Hava kontrol anahtarı açık değil
• zaman, kontrol kutusu konumuna gider

Kilitleme

• Kontrol kutusu kilitleniyor - Havayı kontrol etme anahtarı açık
• ön temizleme sırasında
• Kontrol kutusu kilitleniyor - Havayı kontrol etme anahtarı açık
• ön temizlemenin sonunda - Alev sinyali
• Brülör çalışıyor, - Ateşleme yok veya yakıt yok
• alev kurulmadı,

Kilitleme

• Brülör çalışıyor, - Alev sinyali yok veya çok düşük (alev
• alev oluştu, yapışmaz, kötü izolasyon
• güvenlik süresinden sonra, iyonizasyon sondası, çerçeve zeminine hatalı bağlantı çıkışı)
• - IRD'de yetersiz ışık
• - Hassasiyet ayarı
• IRD'de çok düşük
