Satronic, Honeywell
DKG 972, Gaz Brülörü, ateşleme rölesi, Güvenlik, Kontrolü
GİRİŞ

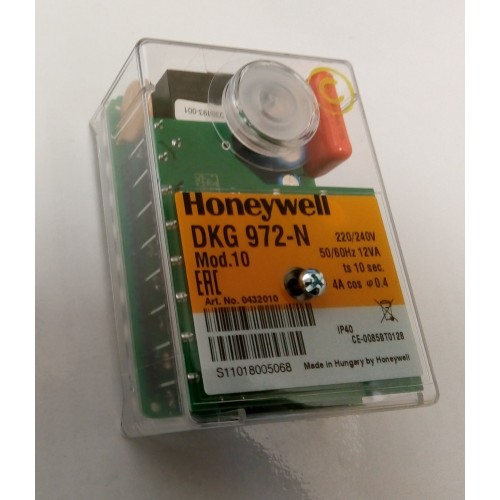

Brülör kontrol kutusu DKG 972 kontrol eder ve denetler gaz için atmosferik brülörler. Onaylı ve sertifikalıdırlar geçerli Avrupa standartlarına göre ve düzenlemeler. Mikroişlemci tabanlı programlama dizisi, voltaj değişimlerinden, ortam sıcaklığından ve/veya açma döngülerinden bağımsız olarak son derece kararlı zamanlamalar sağlar. bu Yerleşik bilgi sistemi sadece sürekli bir bilgi sağlamakla kalmaz kutunun gerçek durumunun izlenmesi (özellikle başlatma aşamasını izlemek için çok yardımcı olur) ama aynı zamanda bilgi verir olası bir kilitlenmenin nedeni hakkında. Kilitlenme nedeni bir süre sonra bile geri alınabilecek şekilde saklanır. güç kesintisi. Kontrol kutusu, aşağıdaki durumlarda maksimum güvenlik için tasarlanmıştır. voltaj kaynağındaki dalgalanmalar. Şebeke voltajı düşerse izin verilen seviyenin altında, çalışma kesintiye uğrar ve kontrol kutusu, başlatma sırasını otomatik olarak engeller tekrar ediliyor. Bu şekilde sistemin güvenliği sağlanmaz. şebeke voltajındaki bir düşüşle riske atılır. Bu alçak gerilim koruma, yalnızca başlatma sırasında değil, çalışma sırasında da kalıcı olarak çalışır.
YAPISAL ÖZELLİKLER
Kontrol kutusu devresi, aleve dayanıklı, şeffaf geçmeli tip plastik gövde. Merkezi bir sabitleme vida, kontrol kutusunu kablolama tabanına kilitler. Eklenti kontrol kutusu, mikroişlemciyi içerir tabanlı zamanlayıcı, alev kontrolü ve sıfırlama devreleri. Kilitlemeden manuel sıfırlama ve kilitlemeye ayarlama, aşağıdakiler tarafından sağlanır: entegre LED bilgi sistemine sahip bir basma düğmesi. Çeşitli kablo giriş noktaları tam esneklik sağlar elektrik tesisatı için. S98 kablolama tabanı, yedek ve ekstra terminallerle donatılmıştır ve çeşitli kablo giriş noktalarıyla birlikte maksimum düzeyde izin verir elektrik kablolarının esnekliği. DKG 972, TFI 812 ile uyumludur. Sadece ateşleme öncesi ve sonrası süreler farklıdır.
TEKNİK VERİ
- Çalışma gerilimi 220/240 V (-15 ... + %10)
- 50 Hz (± %5)
- Sigorta değeri 10 A hızlı, 6 A yavaş
- Güç tüketimi ca. 15 VA
- Çıkış başına maksimum yük
- - terim. 3 ateşleme trafosu 1,0 A, cos ? 0,2
- - terim. 5 + 6 solenoid valf 0,5 A, cos ? 0,4
- - terim. 7 alarm göstergesi 0,5 A, cos ? 0,4
- toplam yük 4,0 A, çünkü ? 0,4
- maks. 0,5 saniye boyunca 6 A
- Kilitleme yokken zamanı sıfırla
- Hassasiyet 1 µA
- dk. gerekli iyonizasyon akımı 1,5 µA
- Kaçak ışık için hassasiyet 0,4 µA
- İyonizasyon probu yalıtım probu - toprak
- 50 MΩ'den büyük
- Kaçak kapasitans probu-toprak
- 1000 pF'den az
- maks. kablo uzunluğu <3 m
- Alev dedektörleri
- IRD 1020 yandan veya uçtan görüntüleme
- UVD 971 uçtan uca görüntüleme
- Ağırlık dahil Kablo tabanı 190 g
- Montaj konumu herhangi
- Koruma sınıfı IP 40
- Onaylanmış ortam parametresi
- kontrol ve alev dedektörü için maks. 30 °C'de %95
- - çalışma için -20 °C ... + 60 °C
- - depolama için -20°C ... + 80°C
- Buz birikmesi, penetrasyon
- su ve yoğuşma suyu kabul edilemez
- Onaylar
- EN 298 ve EN 230 Avrupa standartlarına göre,
- diğer tüm ilgililer gibi
- Direktifler ve standartlar
- sınıflandırılmış EN 298 FTLLXN'ye göre
UYGULAMA ÖZELLİKLERİ
1. Bilgi sistemi
Bilgi sistemi mikroişlemci tabanlıdır ve brülör kontrol kutusu çalışmasının tüm yönleri hakkında rapor verir ve alev denetimi. Gerçek hakkında sürekli bilgi verir.
programlama sırası, ünitenin gerçekleştirmekte olduğu. Ayrıca programlama sırasının izlenmesine de olanak tanır herhangi bir işlem olmadan işlemin başlatılması sırasında hataları tanımlayın ek test cihazları. Otomatik olarak gerçekleştirilen teşhis hizmeti kolaylaştıran değerli bir araçtır / bakım çalışması yapar ve bu nedenle maliyet tasarrufu sağlar. analizler hata nedeni doğrudan sahnede yapılabilir veya değilse kilitleme nedeni kalıcı bir kilitleme modu belleğinde saklandığından daha sonra mümkündür. Bilgi sistemi dışarıyla iletişim kurar. bir LED kullanan dünya (kullanılan Flash Kodu, Mors kodu). Mesajlar optik olarak iletilir. uygun şekilde yanıp sönen LED. Ek bir terminal kullanma (isteğe bağlı), mesajlar kaydedilebilir ve ekranda görüntülenebilir. kolay okunabilir form.
2. Alev algılama
Aşağıdaki alev dedektörü türleri uygundur:
- İyonizasyon probu, sıcaklığa dayanıklı malzeme, kuyu
yalıtımlı (malzeme ve yalıtım ateşleme ile aynı
elektrot).
- Montajlı kızılötesi titreşim dedektörü tipi IRD 1020 flanş M 93 veya UV katı hal alev sensörü UVD 971. İyonizasyon probu kullanılarak alev tespiti sadece mümkündür nötr bir toprak bağlantısı sağlayan ana güç kaynakları ile bağlantılı olarak. IRD 1020 veya UVD 971'i doğru kablolamaya bağlama gözlemlenmesi gerekir.
2.1 Kaçak ışık izleme
Kaçak ışık kontrolü, teknik bölümde belirtildiği gibi ön süpürme süresinin sonunda thr süre boyunca gerçekleştirilir.
veriler.
3. Kilitleyin ve sıfırlayın
Ünite iki şekilde sıfırlanabilir veya kilitleme moduna getirilebilir.
Farklı yollar:
- Dahili
- Kilitleme durumunda, ünite yerleşik düğmeye basılarak sıfırlanabilir, bu da yeni bir başlatma döngüsünün gerçekleştirildiği anlamına gelir.
- Harici
- Yerleşik kilitleme düğmesini aynı şekilde kullanmak yerine işlevi, harici bir düğme kullanılarak elde edilebilir. terminal 9'u A ile bağlar (ayrıca bkz. devre ve bloğa diyagram). sırasında düğmeye (dahili veya harici) basılırsa normal çalışma veya daha sonra başlatma sırası sırasında 3 sn. ve daha sonra serbest bırakıldığında, kontrol kutusu şunları yapacaktır: kapatmak için. lütfen aklınızda bulundurun Ünite yalnızca kilitleme moduna getirilebilir veya üniteye güç verilirse sıfırlanabilir.
4. Düşük voltaj koruması
için şebeke geriliminin 187 Veff'den fazla olması gerekir. ünitenin bir başlatma gerçekleştirmesine izin verin. Şebeke gerilimi sadece devreye alma sırasında izlenmez aşamasında değil, aynı zamanda çalışma sırasında kalıcı olarak. eğer voltaj başlatma veya çalışma süresi sırasında kontrol <160 Veff'in altına düşer
kutu kilitleme moduna geçer. Voltaj tekrar yükselirse, kontrol kutusu otomatik olarak bir başlatma gerçekleştirir. şebeke gerilimi > 187 Veff.
5. Güvenlik
DKG 972 kontrollerinin tasarımı ve kontrol sırası yürürlükteki standartlara uygun olacak ve (ayrıca TEKNİK VERİLER'e bakınız).
6. Montaj ve elektrik tesisatı
- Kablolama tabanı:
- - Brülör için ek terminalli 3 toprak terminali
- topraklama
- - Dahili kalıcı bağlantıya sahip 3 nötr terminal
- nötr terminal 8
- - 2 bağımsız yedek terminal (S1 ve S2)
- - ekstra A, B ve C terminalleri standarttır
- - 2 kaydırmalı plaka ve 2 kolay açılır delik (PG11) iplik) artı taban tabanındaki 2 nakavt deliği kolaylaştırır temel kablolama Dijital kontroller ideal olarak yeni kablolamada kablolanmıştır (B ve C terminalleri sadece bazı özel DMO veya DMG türleri için) terminal A ,. uzaktan sıfırlama / uzaktan kilitleme işlevleri için kullanılır. lütfen aklınızda bulundurun Sorunsuz çalışmaya yardımcı olmak için ana nötr kablolama tabanındaki bağlantı terminali tamamen sıkılır. Terminal vidaları zaten geri alınmış durumda. Bir tel bağlamak için terminal, vidanın yalnızca sabitlenmesi gerekir.
- Genel: Kontrol kutusu ve dedektör probları, aşırı titreşime maruz kalır.
1. Önemli notlar
- - Kontroller kalifiye personel tarafından kurulmalıdır. bir tek. İlgili ulusal düzenlemeler, gözlemlendi.
- - Devreye alma sırasında kablolama uygun şemaya göre dikkatlice kontrol edilmelidir, Yanlış kablolama üniteye zarar verebilir ve kurulumu tehlikeye atabilir.
- - Sigorta değeri, belirtilen limitlerin TEKNİK VERİLER aşılmayacaktır. Bu önlemlere uyulmaması durumunda kısa devre etkisi olabilir. kontrol ve kurulumda ciddi hasara neden olur.
- - Güvenlik nedeniyle en az bir kontrol kapatması her 24 saatte bir gözlemlenmelidir.
- - Kontrol kutusu fişe takılmadan önce şebeke bağlantısını kesin içeri veya dışarı.
- - Kontrol kutusu bir güvenlik cihazıdır ve açıldı!
2. Fonksiyon kontrolü
Güvenlik nedeniyle alev algılama sistemi, kurulumun devreye alınmasında ve bir süre sonra test edilmiştir. hizmet veya daha uzun süreli kapatma.
- a) Gaz vanası kapalıyken çalıştırmayı deneyin:
- - Güvenlik aralığının sonunda
- -> Kilitleme
- b) Normal bir çalıştırmadan sonra, brülör çalışır durumdayken, kapatın
- gaz valfi:
- - Güvenlik aralığının sonunda sistem, tekrar başlat
- -> Kilitleme DKG 972
3. Arıza bulma
Yerleşik bilgi sistemi, sorun gidermeyi kolaylaştırır Devreye alma sırasında veya sırasında meydana gelen problemlerde operasyon.
Olası kilitleme mesajlarının bir listesi şurada bulunabilir:
UYGULAMA ÖZELLİKLERİ
bölüm 1.2.
- Lütfen aklınızda bulundurun: Kontrol kutusu kilitleme modunda kilitli ve kilitleme için yeniden düzenleme görüntülenir tarafından kontrol kutusu sıfırlanana kadar dahili veya harici sıfırlama (ayrıca bkz. konu “3. Kilitleyin ve sıfırlayın ").
- Kontrol kutusunun kablolama tabanından çıkarılması veya besleme hattının kesilmesi bir kilitlenmeyi sıfırlamayabilir. Öyleyse, güç uygulayarak 2-3 saniyeye ihtiyacı vardır. kontrol kutusundan önce tekrar kilitlenmeye gider ve son kilitlenmenin nedeni.
- Hata Olası hata
- Brülör çalışmıyor - Termostat devresi açık
- - Hatalı elektrik tesisatı
- - şebeke gerilimi <187 V
- 2-3 saniye sonra. uyguladıktan sonra
- - Kontrol kutusu sıfırlanmadı
Kilitleme
- Brülör çalışıyor,
- - Ateşleme yok veya yakıt yok alev kurulmadı,
Kilitleme
- Brülör çalışıyor, -yok veya çok düşük alev sinyali (min.
- alev oluştu, valfler TEKNİK VERİLER'e bakın)
- güvenlik süresinden sonra, - yanlış bağlanmış, faz ve nötr
- ters kilitlemek
- - İyonizasyon probu kirli, kırık veya
- çerçeve zemini ile teması var
- -alev sensöründe çok az ışık
- (IRD)
- ITEM DESIGNATION ITEM NO.
- Control box DKG 972 Mod. 5 0332005
- Control box DKG 972 Mod. 10 0332010
- Control box DKG 972 Mod. 20 0332020
- Socket Wiring base S98 75310
- Insert plate PG-Plate 70502
- optional Cable entry plate 70501
- Flame detector IRD 1020 end-on 16522
- Flame detector IRD 1020 left 16523
- Flame detector IRD 1020 right 16521
- optional UVD 971 16722
- Support for IRD Holder M93 for IRD 1020 59093
- Support for UVD Holder M74 for UVD 59074
- Connection cable Plug type, 3 core cable, 0.6 m with tag wire ends 7236001
