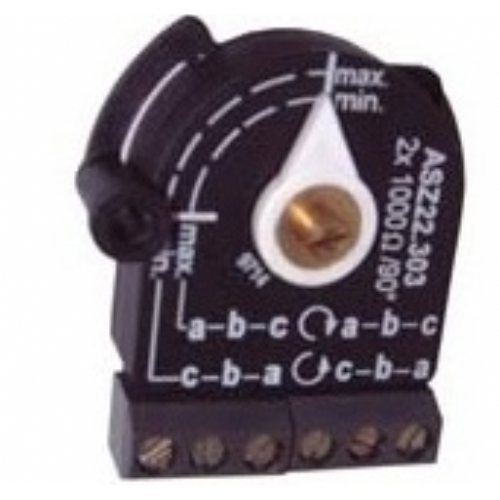

SIEMENS ASZ22.803 BRÜLÖR SERVOMOTOR POTANSİYOMETRESİ
Konumunu belirtmek amacıyla SQM... ve SQN... aktüatörlerine entegrasyon için aktüatörün tahrik mili.
Tel veya iletken plastik tasarımlı tek ve çift potansiyometreler.
ASZ... ve bu Veri Sayfası, aşağıdakileri entegre eden OEM'ler tarafından kullanılmak üzere tasarlanmıştır:
Ürünlerinde potansiyometreler.
Kullanmak
ASZ… potansiyometreleri, aktüatör tipindeki tahrik millerine takılmak üzere tasarlanmıştır
Hem konum göstergesi hem de konum geri bildirimi için kullanılabilirler (konum geri kontrol sinyali). Tel potansiyometreler genel kullanıma uygundur. Elektronik yakıt/hava oranı kontrol sistemleri veya SQM5 ile kombinasyon halindeki aktüatörler için...
AGA56… elektronik fonksiyon modülleri ile birlikte aktüatörler, iletken plastik potansiyometreler zorunludur (uzun ömür ve daha iyi çözünürlük).
Uyarı notları
Kişilerin yaralanmasını, mallara veya çevreye zarar verilmesini önlemek için aşağıdakiler Uyarı notlarına uyulmalıdır. Potansiyometrelere müdahale etmeyin veya değişiklik yapmayın!
- Tüm faaliyetler (montaj, kurulum ve servis çalışmaları vb.) tarafından gerçekleştirilmelidir.
Nitelikli personel
- Bağlantı alanında herhangi bir kablolama değişikliği yapmadan önce kabloyu tamamen izole edin. tesisi şebeke kaynağından ayırın (tüm kutupların bağlantısının kesilmesi). Tesisin kullanılamayacağından emin olun yanlışlıkla tekrar açıldı ve gerçekten öldü. Dikkat edilmediği takdirde var elektrik çarpması tehlikesi riski
- Yeterli koruma sağlayarak elektrik çarpması tehlikesine karşı koruma sağlayın bağlantı terminalleri için
- Her çalışma yapıldığında (montaj, kurulum, servis işi vb.), Kabloların düzenli durumda olduğundan emin olmak için kontrol edin
- Düşme veya çarpma sonrasında potansiyometreler çalıştırılmamalıdır çünkü potansiyometreler çalışmasa bile güvenlik fonksiyonları olumsuz etkilenebilir.
Mekanik tasarım

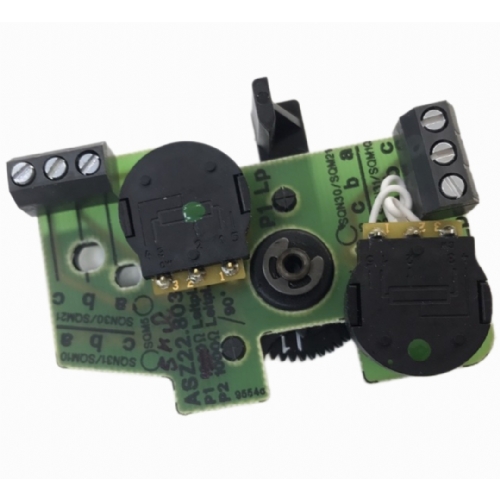

Potansiyometreler tel veya iletken plastik direnç izinden oluşur ve Baskılı devre kartı üzerinde toz geçirmez plastik bir muhafaza içine yerleştirilmiştir. Elektrik bağlantıları üç kutuplu vidalı terminal şeritleri aracılığıyla yapılır. Potansiyometrelerin açısal dönüşte mekanik sınırlaması yoktur. Aktüatörün tahrik milinden potansiyometrenin miline olan hareket şu şekilde aktarılır:
- ASZxx.7xx ve ASZxx.8xx ile:
- Doğrudan tahrik miline oturan kelepçe sayesinde sağlam
- Plastik dişli çarklar sayesinde neredeyse hiç mekanik ve histerezis olmadan
- ASZxx.3x ile:
- Doğrudan tahrik miline oturan kelepçe sayesinde sağlam
ÜRÜN ÇEŞİTLERİ
- SIEMENS ASZ12.30
- SIEMENS ASZ12.33
- SIEMENS ASZ12.703
- SIEMENS ASZ12.803
- SIEMENS ASZ12.833
- SIEMENS ASZ16.703
- SIEMENS ASZ16.733
- SIEMENS ASZ22.30
- SIEMENS ASZ22.32
- SIEMENS ASZ22.33
- SIEMENS ASZ22.34
- SIEMENS ASZ22.35
- SIEMENS ASZ22.703
- SIEMENS ASZ22.733
- SIEMENS ASZ22.803
- SIEMENS ASZ22.833
- SIEMENS ASZ22.903
- SIEMENS ASZ22.933
- SIEMENS ASZ66.703
- SIEMENS ASZ7.3
- SIEMENS ASZ7.31
- SIEMENS ASZ7.32
- SIEMENS ASZ7.5/1000
- SIEMENS ASZ7.6/1000
- SIEMENS ASZ8.703
- SIEMENS ASZ8.733
- SIEMENS ASZ88.733
