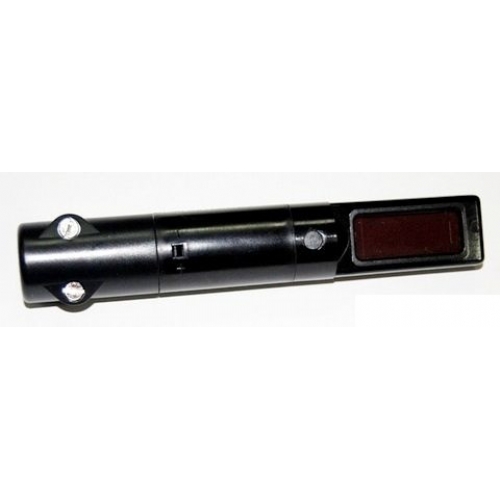

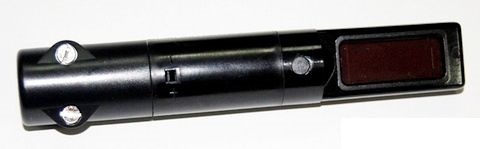

SIEMENS RAR9 BRÜLÖR SIVI YAKIT FOTOSELİ
Fotosel dedektörleri rar ...
- Fotosel dedektörleri, sarı alev yağ alevlerinin denetlenmesi için brülör kontrolleriyle kullanılmak üzere tasarlanmıştır.
- Özellikle kontrol için brülör kontrolleri ile bağlantılı olarak kullanılırlar ve Büyük kapasiteli brülörlerin denetimi.
- Rar ... ve bu veri sayfası, Ürünlerinde alev dedektörleri!
Kullanmak
Rar ... alev dedektörleri sarı yanan yağ alevlerinin gözetimi için kullanılır.
Aşağıdaki brülör kontrolleri ile kullanılmak üzere tasarlanmıştır: lal ..., lae1 ...,
Lae10 ..., lok16 ..., lfs1.1 ...
Uyarı notları
Kişilerin yaralanmasını önlemek için, mülkün veya çevreye zarar vermek, aşağıdakiler
Uyarı notları gözlemlenmelidir!
Alev dedektörünü açmayın, müdahale etmeyin veya değiştirmeyin!
- Tüm faaliyetler (montaj, kurulum ve hizmet çalışması vb.)
kalifiye personel
- Bound bağlantı alanında herhangi bir kablo değişikliği yapmadan önce, Şebeke tedarikinden bitki (all-polar kopukluk). Bitkinin olamayacağından emin olun
- Yanlışlıkla tekrar açıldı ve gerçekten öldü. Gözlemlenmezse
- Elektrik şoku tehlikesi riski
- Yeterli Koruma sağlayarak elektrik şok tehlikesine karşı korunma
- bağlantı terminalleri için. Bu gözlemlenmezse, elektrik şoku riski vardır
- Her iş yapıldığında (montaj, kurulum, servis çalışması vb.), Kablolamanın düzenli durumda olduğundan emin olun. Bu gözlemlenmezse,
- Güvenlik fonksiyonlarının kaybı riski ve elektrik şoku riski Sonbahar veya şok güvenlik fonksiyonlarını olumsuz etkileyebilir. Böyle alev dedektörleri veya Herhangi bir hasar görmeseler bile brülör kontrolleri faaliyete geçmemelidir. Bu gözlemlenmezse, güvenlik fonksiyonlarının kaybı riski ve risk vardır elektrik şoku
Montaj notları
- İlgili ulusal güvenlik düzenlemelerine uyulduğundan emin olun
- Alev dedektörü brülöre takılır (dedektörün kelepçesi brülörün açık metal flanşı)
Kurulum notları
- Her zaman üniteden ve diğer kablolardan ayrı yüksek voltajlı ateşleme kablolarını çalıştırın
- Mümkün olan en büyük mesafeleri gözlemlerken
- Alev dedektörünün elektrik bağlantısı
- Pratik olarak rahatsızlık ve kayıpsız sinyal iletimi elde etmek önemlidir:
- Dedektör kablosunu asla diğer kablolarla birlikte çalıştırmayın
- - Çizgi kapasitansı, alev sinyalinin büyüklüğünü azaltır
- - Ayrı bir kablo kullanın
- İzin verilen dedektör kablo uzunluklarını gözlemleyin (yazım özeti ve teknik verilere bakın)
Hizmet Notları
Bir birim her değiştirildiğinde, kablolamanın düzenli durumda olduğundan emin olmak için
ve tellerin sıkıca bağlı olduğunu.
Bertaraf Notları
Alev dedektörü elektrik ve elektronik bileşenler içerir ve ev atıkları ile birlikte atılmamalıdır.
Yerel ve şu anda geçerli mevzuat gözlemlenmelidir.
Mekanik tasarım
Toz geçirmez duroplasttan yapılmış konut
Fotosel koruyucu camın altında
Alev dedektörü flanşla veya flanşsız (sürüm 4 241 8855 0) ve
Kelepçe (bkz. "Tür özeti")
İşlev
Bu tür alev denetimi ile, görünür bandındaki petrol alevlerinin radyasyonu
Işık spektrumu alev sinyalini oluşturmak için kullanılır. Hafif duyarlı unsur bir
Fotosel. Aydınlatıldığında, DC voltajı üretir ve bir akımın akmasına neden olur.
Alev sinyal amplifikatörünün girişi. Bu nedenle, RAR ... aktif bir dedektördür. Fotosel kızılötesi radyasyona duyarsızdır, böylece yanma odasında parlayan ateş alemi bir alev sinyali üretemez.
