GİRİŞ

• IRD 1020 dedektörü, gaz veya petrol alevlerini denetlemek için kullanılır.
• Bu alev izleme cihazı, bir
• Satronic yağ yakıcı kontrol kutusu. İzleme, aşağıdakilere dayanmaktadır:
• kızıl ötesi kırpışma prensibi, diğer bir deyişle alevin titreyen kızılötesi ışığı algılanır. Sabit radyasyon,
• örneğin, iç kısmındaki parlayan refrakter tabaka
• kazan, dedektör üzerinde hiçbir etkisi yoktur. IRD 1020 yerini alıyor
• IRD 920. Üniteleri değiştirirken dikkatli olunmalıdır.
• onları doğru şekilde bağlamak için.

MEVCUT TÜRLER (ayrıca bkz. sayfa 4)

• Eşya yok. atama

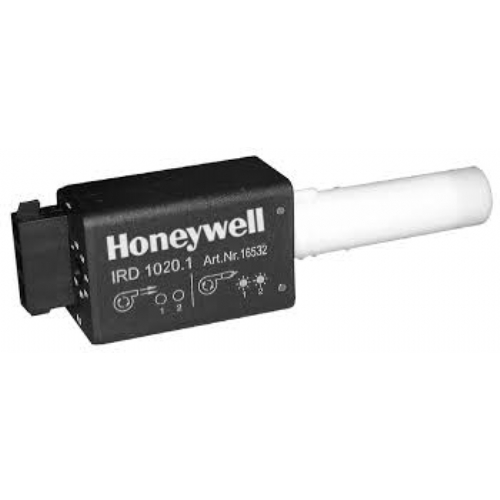

• 16521 Kırpışma dedektörü IRD 1020 yan sağda
• 16522 Titreşim dedektörü IRD 1020 uçtan uca görüntüleme
• 16523 Titreşim dedektörü IRD 1020 yandan sol
• Kızılötesi titreşim dedektörü, aşağıdakilerden herhangi biri ile kullanılabilir.
• aşağıdaki kontrol kutuları:
• IRD, 1020 DKG 972
• DLG, 974, 976
• DMG, 970, 971, 972, 973
• TFI, 812.2,
• MMI, 810, 811, 812, 815, 816, 962,
• GP, 810, 811, 816,
• TMG, 740-2, 740-3,
• SGU, 930, 930i,

YAPISAL ÖZELLİKLER

• Kızılötesi sensör ve ön yükseltici hava geçirmezdir
• camla kapatılmış ve elektronik ile birlikte bir

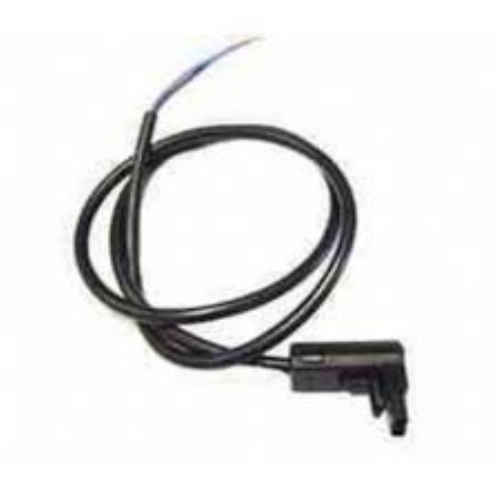

• alev dedektörüne entegre ünite. Kablolama, bir
• fiş bağlantısı. Hassasiyet kontrolü ve iki LED
• alev sinyalinin göstergesi, cihazın arkasında bulunur.
• titreşim dedektörü.

TEKNİK VERİ

• Besleme gerilimi 220/240 V (-15 ... + %10)
• 50 Hz (50 - 60 Hz)
• Nominal akım girişi yakl. 4mA
• Güç tüketimi 1 VA
• Ortam sıcaklığı -20 °C ila +60 °C
• Yalıtım standardı IP 41
• Montaj tutumu herhangi
• Ağırlık 40 gr
• Alev izleme tutumu yan yana veya uçtan uca göre
• yazmak
• Spektral yanıt 800 - 1100 nm
• (gün ışığı filtreli) maksimum 950 nm
• Frekans aralığı 15 Hz .... 250 Hz (-12 dB)
• Hassasiyet ayarı
• yaklaşık uzaklık. 1: 20 (26 dB)
• Açma gecikmesi
• (bağlandıktan sonra
• çalışma voltajı)
• Tepki süresi
• Kesinti süresi

TEKNİK ÖZELLİKLER

1. 1. Alev algılama

• - Sarı- yanı sıra mavi yanan petrol ve gaz alevleri olabilir
• izlendi.
• - Alev dedektörü, aşağıdaki durumlarda çalışmaya uygundur:
• ortam sıcaklığı -20 ° ila + 60 ° C aralığındadır.
• - Titreşim detektörü IRD 1020 etkin değil
• sabit ışığın minimum eşik seviyesinden önce
• aşıldı. Bu, ne elektromanyetik ne de ateşleme kıvılcım gürültüsünün IRD'yi etkilemediğini garanti eder.
• - Hassasiyet ayarlanabilir.
• - LED 1, ön temizleme aşaması için bir uyarı göstergesidir.
• normal çalışma gibi. LED 2 gerçek durumu gösterir
• dedektörün: Açık veya kapalı.
• - Ön temizleme sırasında, LED 1 olası kaçak ışığı gösterir,
• ya bir titreme ya da tarafından üretilebilir
• dedektör açılmadan önce sabit bir ışık kaynağı
• (LED 2).
• - Brülör normal çalıştığında LED 1,
• alev sinyali akım hassasiyetinin uyarı göstergesi
• çok düşük ayarlanmış - titremeye başlar veya söner
• dedektör kapanmadan önce.
• - Kompakt boyut, dedektörün monte edilmesini mümkün kılar
• herhangi bir brülörde. Bu nedenle IRD montaj flanşı
• M93, FZ ile aynı boyutlara ve sabitleme deliklerine sahiptir
• flanşlar M74. Bu manyetik flanş, kapatmayı sağlar
• Avrupa standardında belirtilen tesis. IRD 1020
• bu nedenle yalnızca M93 flanşıyla çalışır.
• - Ultraviyole hücrenin aksine, IRD 1020'nin parametreleri
• yaşlanma ile değişmez.

1. 2. Kurulum talimatları

• - Dedektör probu, sinyali alacak şekilde yerleştirilmelidir.
• en güçlü titreşen ışık. Bu başarılabilir
• dedektörü mümkün olduğunca yakın konumlandırarak
• veya alevin belirli bir bölgesine yönlendirerek (örn.
• bir gözetleme tüpü kullanarak).
• - Dedektörün üzerine hiçbir ışığın düşmesine izin verilmemelidir (örn.
• çatlaklardan veya gözetleme camından). Titreşen kaçak ışık
• (örneğin, floresan aydınlatma veya ampullerden kaynaklanan) neden olabilir
• sistem kilitlemeye geçmek için. Çok yüksek olması nedeniyle
• dedektörün hassasiyeti, maruz kalmamalıdır
• ateşleme kıvılcımına doğrudan veya dolaylı olarak (yansımalar).
• - Kızılötesi titreşim dedektörü bu şekilde takılmalıdır.
• ortam sıcaklığının hiçbir şekilde altında olamayacağını
• koşullar 60 ° C'nin üzerine çıkar. Daha yüksek sıcaklıklarda,
• yanlış çalıştırma ve kullanım ömrü beklentisi riski vardır.
• birim küçültülebilir. Ek olarak, özen gösterilmelidir
• dedektörün alışılmadık derecede sert
• Titreşim ve sert darbeler almaz.
• - Manyetik IRD M93 flanşının olması gereklidir.
• herhangi bir mekanik stresi önlemek için düz bir yüzeye monte edilmiş
• aksi takdirde ona zarar verebilir.

DEVREYE ALMA VE BAKIM

• Devreye alma sırasında ve servisten sonra alev
• izleme sistemi hatasız çalışma için kontrol edilmelidir
• aşağıdaki gibi:
• - Dedektörün düzgün bağlandığını kontrol edin. Yanlış
• bağlantılar güvenlik açısından bir risktir ve hasara neden olabilir
• dedektör ünitesine veya brülör sistemine.
• - Maksimum hassasiyete ayarlayın ve brülörü çalıştırın:
• Başlatma dürtüsünden sonra LED göstergesi yanar, dikkatlice ayarlayın
• LED 1 sönene kadar hassasiyet kontrolü. LED yok
• ön temizleme aşamasında yanmalıdır.
• - Sistem normal çalışmaya ayarlıyken,
• dedektör probu ve ışığı kesmek için örtün. Her iki LED
• göstergeler sönmelidir. Kontrol kutusu değişmelidir
• diziyi kilitlemek veya yeniden başlatmayı denemek için.
• - Alev dedektörü kapalıyken yeniden çalıştırmayı deneyin.
• Başlattıktan sonra LED'lerden hiçbir gösterge olmamalıdır
• dürtü. Brülör kontrol kutusu kilitlemeye geçmelidir
• güvenlik aralığının sonunda.
• - Detektöre maruz kalmış durumdayken brülörü çalıştırmayı deneyin.
• dağınık ışık örn. floresan aydınlatmadan, bir sigaradan
• çakmak veya ampul (gün ışığı veya elektrikli el feneri değil):
• Kontrol kutusunun tipine bağlı olarak,
• hemen veya ön temizlemenin sonunda kilitleme,
• başıboş ışığın bir sonucu olarak.
• - Brülör normal çalıştığında dikkatli bir şekilde çevirin.
• LED 1 yanıp sönmeye başlayana kadar hassasiyet kontrolünü geri alın.
• kadar ayarı bir veya iki kademe artırın.
• her iki LED de yanar. LED 1 şu anda bile titremiyorsa
• konum 1: Potansiyometreyi 1-2 konumunda bırakın. Bu
• alev sinyali geldiğinde ayar yapılmalıdır.
• akım en zayıftır (soğuk çalıştırmada, alevden kısa bir süre sonra
• kuruluş veya stabilizasyondan sonra).
• Alev algılama cihazı herhangi bir bakım gerektirmez.
• tür ve güvenlik ekipmanı olarak sınıflandırıldığından, denemeye gerek yok
• muhafazayı açmak için yapılmalıdır.
• Çünkü alevin doğası zamanla değişebilir.
• kir birikmesi, dedektör üzerindeki göstergeler
• periyodik olarak kontrol edilmelidir.
• Lütfen aklınızda bulundurun:
• Brülör normal çalışıyor = her iki LED de açık
• Brülör ön süpürme aşamasında = her iki LED de kapalı
• Güvenlik nedeniyle hassasiyet ayarlanmamalıdır.
• gerekenden daha yüksek.

1. Güvenlik kontrolleri:

• 1. Brülör "çalışırken" yakıt beslemesini kapatın
  • konum. Gösterge LED'leri sönmeli ve
  • kontrol kutusu kilitlemeye gider.
• 2. Yakıt beslemesi kapalıyken brülörü çalıştırın. Kontrol
  • güvenlik süresinin sonunda kutunun kilitlenmesi gerekir.
  • alevin yokluğuna.
• 3. Bir işlem sırasında dedektörü montaj flanşından çıkarın.
  • duraklatın, üzerine ikinci bir flanş M93 takın. brülörü çalıştır
  • dedektör üzerinde kaçak ışık varken (örn. bir çakmak,
  • ampul veya neon ışık. Gün ışığı veya meşale uygun değildir).
  • Kontrol kutusu, kaçak ışık nedeniyle kilitlenmeli
  • ya hemen ya da ön temizlemenin sonunda,
  • modele bağlı olarak.

Kapatma tesisi testi:

• 1. "Çalışma" pozisyonundayken dedektörü yerinden çıkarın.
• özel M93 flanşlar. Kontrol kutusu kilitlenmeye gitmelidir
• etkinleştirilmiş kapatma özelliği nedeniyle.
