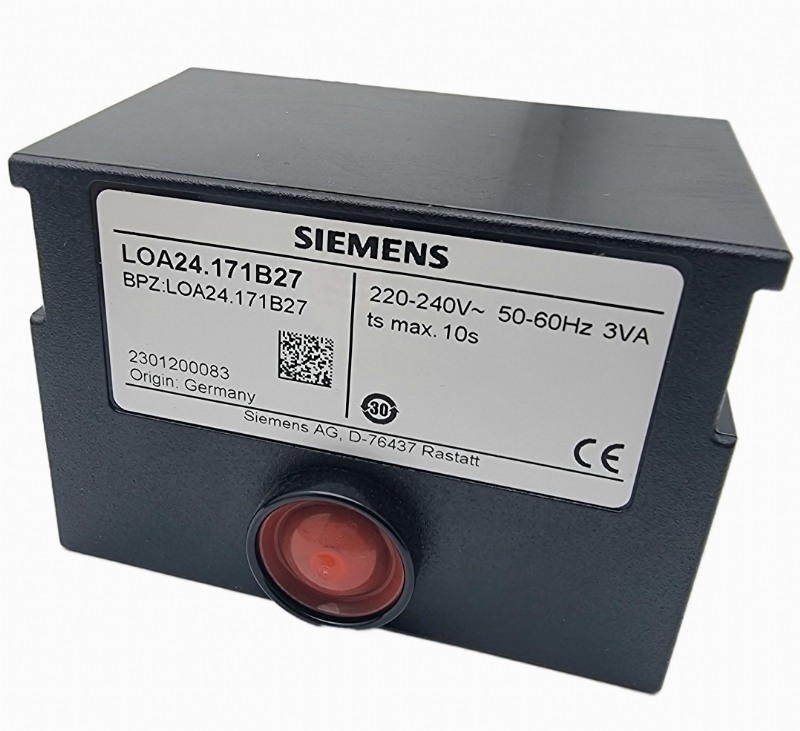

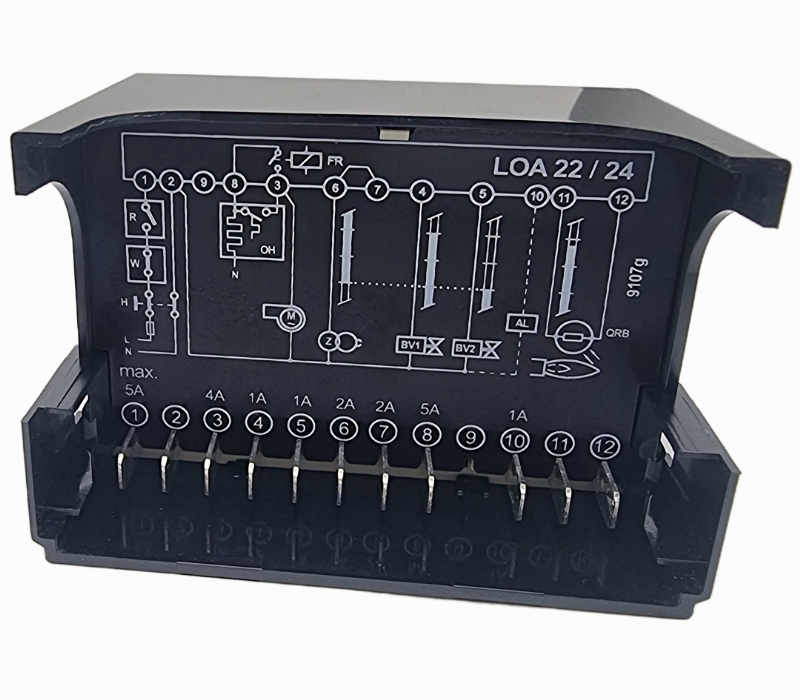

SIEMENS LOA24.171B27 BRÜLÖR ATEŞLEME RÖLESİ
Yağ brülörü loa2 kontrolleri ...
LOA3 ...
- Tek veya 2 aşamalı denetim, başlatma ve kontrolü için yağ brülörü kontrolleri
- Aralıklı çalışmada zorla taslak yağ brülörleri.
- 30 kg/s'ye kadar yağ verimi.
- LOA2 ... / LOA3 ... ve bu veri sayfası OEM'ler tarafından kullanılmak üzere tasarlanmıştır.
- Yağ brülörü kontrollerini ürünlerine entegre edin.
Kullanım, özellikler
LOA ... tek veya 2 aşamalı zorunlu başlangıç, denetim ve kontrolü için kullanılır Aralıklı çalışmada yağ brülörleri taslak. Sarı yanan alevler fotorezist dedektörlerle denetlenir QRB ...
- EN 267'ye Uygun Zorunlu Taslak Yağ Brülörleri
- EN 230'a uygun monoblok olarak yağ atomizasyon brülörleri
- Düşük voltaj tespiti
- Yağ ön ısıtıcı için köprü teması (LOA28.173A27 ile değil)
- Yakma fırını tesisi ve flaşlı jeneratörler için modeller dahil özel sürümler
- LOA36 ... alev ve operasyon gücünü gösteren renk LED ile
Uyarı notları
Kişilerin yaralanmasını önlemek için, mülkün veya çevreye zarar vermek, aşağıdakiler Uyarı notları gözlemlenmelidir. Üniteyi açmayın, müdahale etmeyin veya değiştirmeyin!
LOA'nın bağlantı alanında herhangi bir kablo değişikliği gerçekleştirmeden önce, üniteyi şebeke beslemesinden tamamen izole (all-polar bağlantısı)
Yeterli koruma sağlayarak elektrik şok tehlikesine karşı korumanın Brülör kontrolünün terminalleri için Devreye alınmadan önce kablolamayı ve tüm güvenlik işlevlerini kontrol edin Kilitleme Sıfırlama düğmesine / Çalıştırma düğmesine yalnızca manuel olarak (bir kuvvet uygulayarak Herhangi bir araç veya sivri nesne kullanmadan 60 n'den fazla) Sonbahar veya şok güvenlik işlevlerini olumsuz etkileyebilir. Bu tür birimler koyulmayabilir herhangi bir hasar sergilemeseler bile
Montaj notları
İlgili ulusal güvenlik düzenlemelerine uyulduğundan emin olun
Kurulum notları
Kurulum ve devreye alma çalışmaları nitelikli personel tarafından yapılmalıdır
Canlı ve nötr iletkenleri karıştırmayın Mümkün olan en büyük olanı gözlemlerken her zaman yüksek ateşleme kablolarını ayrı ayrı çalıştırın Üniteye ve diğer kablolara olan mesafe Alev dedektörlerinin elektrik bağlantısı Pratik olarak rahatsızlık ve kayıpsız sinyal iletimi elde etmek önemlidir:
Dedektör kablosunu asla diğer kablolarla birlikte çalıştırmayın
- Çizgi kapasitansı, alev sinyalinin büyüklüğünü azaltır
- Ayrı bir kablo kullanın
Alev dedektörü kablolarının izin verilen uzunluklarını gözlemleyin (veri sayfalarına bakın 7714 (QRB ...) ve 7716 (QRC ...))
Devreye alma notları
Devreli personel tarafından devreye alma ve bakım çalışmaları yapılmalıdır Tesisi devreye alırken, bakım işleri yaparken veya sonra Daha uzun süre, aşağıdaki güvenlik kontrollerini yapın:
Standartlar
Avrupa Birliği direktiflerine göre CE uygunluğu Elektromanyetik uyumluluk EMC 89 /336 EEC Düşük Voltaj Direktifi 73 /23 EEC
Hizmet Notları
Bir birim her değiştirildiğinde kablolamayı ve tüm güvenlik işlevlerini kontrol edin
Ünite elektrik ve elektronik bileşenler içerir ve ev çöpü ile birlikte. Yerel ve şu anda geçerli mevzuat gözlemlenmelidir.
-
Mekanik tasarım
- Muhafaza, darbeye dayanıklı, ısıya dayanıklı ve alev geciktirici plastikten yapılmıştır.
- Yağ brülörü kontrolü eklenti tasarımına sahiptir ve üssüne duyulabilir bir şekilde etkileşime girer.
- Konut,
- Çoklu Snap-aksiyon anahtarlamasına etki eden termal elektrik dizisi anahtarı sistem
- Alev rölesi ile alev sinyal amplifikatörü
- Entegre hata göstergesi lambası ile kilitleme sıfırlama düğmesi
İşlev
- Brülör kontrolü sıfırlandı
- Hattaki kişiler kapalı
- Yetersiz gerilim yok
- Alev dedektörü karardı, yabancı ışık yok
- Ek bir elektronik devre, şebeke voltajı yaklaşık olarak altına düşerse
- AC 165 V, brülörün başlatılması önlenecek veya - yağ serbest bırakılmadan - lokavt olacak
- tetiklendi.
- Kilitleme ne zaman meydana geldiğinde, yakıt valfleri için çıkışlar, brülör motoru, yağ ön ısıtıcı ve ateşleme ekipmanı hemen devre dışı bırakılacaktır (
- Uzaktan kilitleme için kilitleme göstergesi lambası kırmızı ve terminal 10 («al») olarak değişir
- Gösterge voltaj alır.
- Bu durum, şebeke arızası durumunda da korunur
Göstergeler
- Arıza konumu, Lockout Sıfırlama düğmesine entegre edilmiş lamba ile gösterilir.
- Sadece LOA36 ile ...
- Alev gücünün (yeşil LED) göstergesi, alev sinyalini kontrol etmek için kullanılır.
- Güvenilir brülör çalışmasını sağlamak için bu LED aydınlatılmalıdır.
- Yeşil LED, brülör çalışması sırasında titriyorsa veya sönerse,
- Brülör, örneğin kirden kaynaklanan zayıftır.
- Sadece LOA36 ile ...
- Sıcaklık denetleyicisinin teması kapatılırsa, turuncu LED aydınlatılır, bu da
- Yağ ön ısıtıcının ısınma aşamasının başlangıcı (varsa).
- Uzak Kilitleme Sıfırlama
- Modül Ark21A27
- Uzak Kilitleme Sıfırlama Modülü ile kullanılmak üzere
- Loa26 ... / loa36 ...
- Konutu olmayan baskılı devre tahtası.
- Koruma derecesi IP 00, yani Protec ST sağlanacak
- montaj yoluyla.
- Herhangi bir metal nesneyi yumurtadan çıkmış alana yerleştirmeyin.
- Modül, ara parçaların yardımıyla donatılmalıdır
- plastikten yapılmış.
- Metalden yapılmış aralayıcılar kullanmayın.
ÜRÜN ÇEŞİTLERİ

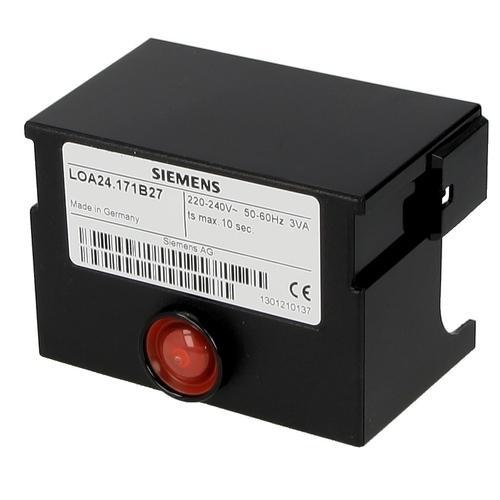

- SIEMENS LOA24.171B27
- SIEMENS LOA24.171B17
- SIEMENS LOA24.571C27
- SIEMENS LOA25.173C27
- SIEMENS LOA25.173C17
- SIEMENS LOA26.171B27
- SIEMENS LOA28.173A27
- SIEMENS LOA24.173A27
- SIEMENS LOA24.174A27
- SIEMENS LOA36.171A27
