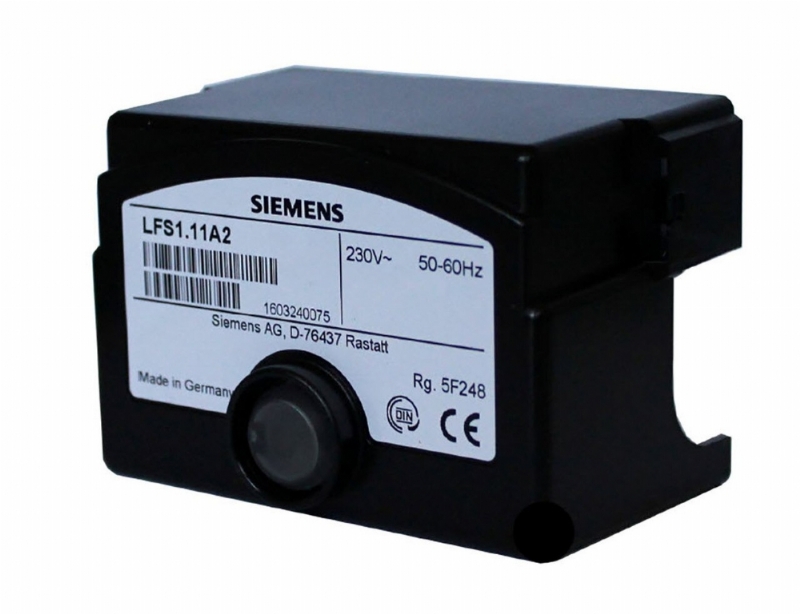

SIEMENS LFS1.11A2 BRÜLÖR ATEŞLEME RÖLESİ
Alev monitörü LFS1...
İyonizasyon çubuklu ve RAR9 fotosel dedektörlü uygulamalarda sıvı yakıt alevlerini ve gaz alevlerini denetlemek için sürekli işletim iznine sahip alev monitörü. QRA2 / QRA2M / QRA4 / QRA4M / QRA10 / QRA10M UV alev dedektörlü aralıklı çalışma için alev monitörü. LFS1 ve bu veri föyü, ürünleri üzerinde veya içerisinde LFS1'e yer veren firmalara (OEM) yöneliktir.
Uygulama, özellikler
LFS1’ler, kumanda kontrolleri LEC1, brülör kontrolleri LME39.xxxRP veya programlanabilir lojik kontrolörler ile birlikte sıvı yakıt brülörlerinin ve gaz brülörlerinin denetimini üstlenmektedir. Tipik kullanım alanları, en yüksek güvenlik düzeyi SIL3’e kadar olan sanayi tipi brülörler ve gemi tipi brülörlerdir.
Alev denetimi
- LFS1.1’de (sıvı yakıt işletimi) kesintisiz çalışma onaylı fotoselli dedektör RAR9 ile.
- LFS1.2’de (gaz işletimi) kesintisiz çalışma onaylı iyonizasyon çubuğu ile veya aralıklı çalışmada UV alev dedektörü QRA2 / QRA2M / QRA4 / QRA4M / QRA10 / QRA10M ile. Alev denetleyicileri, kumanda otomatı LEC1 veya serbest programlanabilir kumandalar ile birlikte şu şekilde kullanılmaktadır:
- Çiftli brülör denetimi / Ana alevin veya ateşleme alevinin ve ana alevin aynı veya farklı alev dedektörlü 2 alev monitörü tarafından gözlenmesi
- Çoklu alev denetimi / Alevlerinin tek tek bir veya birkaç alev dedektörü tarafından kontrol edilmesi gereken, ancak devreye almanın ve denetimin merkezi olarak ve tek bir kontrol cihazı tarafından gerçekleştirildiği çok brülörlü tesislerde
- Alev monitörleri, devreye alma işlemleri manüel olarak kontrol edilen brülör tesisatlarında ayrıca alev gösterge cihazları olarak kullanılmaktadır
- Çok renkli sinyal lambası LED'i aracılığıyla alev sinyali göstergesi
- DC 0...10 V çıkış sinyali aracılığıyla alev sinyali göstergesi (sadece gösterge)
- BCI iletişim arabirimi aracılığıyla parametrelenebilir
- Koruyucu izolasyonlu potansiyelsiz bildirim kontakları
- Düşük gerilim algılaması
Uyarılar
Kişi, mal ve çevreye gelebilecek zararları önlemek için aşağıdaki uyarılar dikkate alınmalıdır!
Yapılmaması gerekenler: Cihazın açılması, cihaza müdahale edilmesi veya cihazda değişiklik yapılması!
- Tüm işlemler (montaj, kurulum, servis vs.) bu iş için kalifiye, uzman kişiler tarafından yapılmalıdır.
- Bağlantı bölgesindeki tüm işlemlerden önce tesisin gerilim beslemesini her iki kutuptan kesin. Bunları istenmeden tekrar çalıştırmaya karşı emniyete alın ve gerilimsiz olduğundan emin olun. Kapatılmamış tesiste elektrik çarpma tehlikesi bulunmaktadır.
- Uygun önlemler alarak elektrik bağlantılarına dokunma koruması sağlayın. Bu dikkate alınmadığında elektrik çarpma tehlikesi söz konusudur.
- LFS1'in kilitleme reset düğmesini/kontrol butonunu veya takılı kilitleme reset düğmesi uzatması AGK20'yi yalnızca el ile kullanın (kullanım gücü ′10 N), başka alet veya keskin kenarlı nesne kullanmayın. Uyarılar dikkate alınmadığı takdirde emniyet fonksiyonlarının zarar görmesi ve elektrik çarpma tehlikesi vardır.
- Düştükten veya darbe aldıktan sonra aygıtları tekrar çalıştırmayın, dışarıdan görünmeyen hasarlar nedeniyle emniyet fonksiyonları doğru çalışmayabilir. Uyarılar dikkate alınmadığı takdirde emniyet fonksiyonlarının zarar görmesi ve elektrik çarpma tehlikesi vardır.
- Her işlemden sonra (montaj, kurulum, servis vs.) kabloları tekniğine uygun durumu yönünden kontrol edin. Uyarılar dikkate alınmadığı takdirde emniyet fonksiyonlarının zarar görmesi ve elektrik çarpma tehlikesi vardır.
- İyonizasyon çubuğuna dokunurken dikkatli olun. Şebeke beslemeli iyonizasyon çubuğu tesadüfi temas etmeye karşı korunmalıdır. Bu dikkate alınmadığında elektrik çarpma tehlikesi söz konusudur.
- Ateşlenmiş bir UV borusu da UV ışınları salar! Optik alev dedektörleriyle alev denetimi yapılıyorsa, her iki dedektör de birbirini doğrudan görmeyecek şekilde yerleştirilmelidir. Buna uyulmaması durumunda emniyet fonksiyonlarının doğru çalışamaması tehlikesi vardır.
- UV alev dedektörü QRA2M ve QRA10M bağlantısına sadece ek modül AGK30 kullanılması halinde izin verilmektedir. Ek modül AGK30 her zaman soket kaidesi AGK11.7 içerisinde 1…7 klemens aralığına bağlı olmalıdır. Uyarılar dikkate alınmadığı takdirde emniyet fonksiyonlarının olumsuz etkilenmesi veya elektrik çarpma tehlikesi vardır
- Aralıklı çalışma şekli: Güvenlik nedenlerden, alev denetimi devresinin kendi kendine testi vs. dolayı LFS1.2 ve QRA2 / QRA2M / QRA4 / QRA4M / QRA10 / QRA10M UV alev dedektörlü uygulamalarda 24 saatte bir en az bir kontrollü kapatma sağlanmalıdır. Buna uyulmaması durumunda emniyet fonksiyonlarının doğru çalışamaması tehlikesi vardır.
- Bağlantı klemensleri 9, 10, 11, 12 ile diğer klemensler 1...7 arasındaki bölgede koruyucu izolasyon sağlamak için birlikte teslim edilen ayırma elemanı takılabilir, bkz. bölüm Kurulum açıklamaları. Klemensler bölgesinde kablo bağlantılarının mutlaka doğru ve kurallara uygun olarak döşenmesine ve monte edilmesine dikkat edilmelidir. Uyarılar dikkate alınmadığı takdirde emniyet fonksiyonlarının zarar görmesi ve elektrik çarpma tehlikesi vardır.
- 0...10 V gerilim çıkışı klemens 7, şebeke gerilimine karşı koruyucu izolasyona sahip değildir. Ölçüm aracı (en az CAT III) seçilirken buna mutlaka dikkat edilmelidir. Bu dikkate alınmadığında elektrik çarpma tehlikesi söz konusudur.
Uygulanan yönergeler:
- Düşük gerilim yönergesi 2014/35/AB
- Basınç ile çalışan aletler yönergesi 2014/68/EU
- Gaz Yakan Cihazlar Yönetmeliği (EU) (EU) 2016/426
- Elektromanyetik uyumluluk EMC (bağışıklık) *) 2014/30/EU*) EMC emisyon şartlarının yerine getirilmesi alev monitörü, çalışma aracına monte edildikten sonra kontrol edilmelidir
Uygulanan yönergelerin talimatlarına uyma, aşağıdaki normlara / talimatlara uyularak sağlanır:
- Gaz veya sıvı yakıt yakan cihazlar ve ocaklar için otomatik bek kumanda sistemleri DIN EN 298
- Emniyet ve kontrol tertibatları - Gaz brülörleri ve gaz yakan cihazlar için - Genel özellikler DIN EN 13611
- Otomatik kontrol düzenleri - Elektrikli - Ev ve benzeri yerlerde kullanılan Bölüm 2-5: Otomatik elektrikli brülör kontrol sistemleri için
özel kurallar
Alev monitörünün tasarlanan kullanım ömrü* 250.000 brülör start çevrimidir, bu normal bir ısıtma sisteminde ve nominal kumanda yüklerinde yaklaşık 10 yıllık kullanım süresine eşdeğerdir (tip levhasında belirtilen üretim tarihinden itibaren). Maksimum 0,1
A olmak üzere düşürülmüş kumanda yüklü endüstriyel uygulamalar için alev monitörü, 1.000.000 brülör start çevrimine ulaşan arttırılmış, tasarım kullanım ömrüne* sahiptir. Bu kullanım süresi, EN 13611 ve EN 298 standardına göre yapılan dayanım testlerine
dayanmaktadır. Şartların özeti, Ayar Cihazı Üreticileri Avrupa Derneği (Afecor) tarafından yayınlanmıştır (www.afecor.org).
* Tasarlanan kullanım ömrü, alev monitörünün veri föyü bilgilerine göre kullanımı için geçerlidir. Bu durumda emniyet kontrolü veya cihaz değişimi yapılması önerilir. Kullanım ömrü, teslimat koşullarında belirtilen garanti süresi değildir.
Projeksiyon uyarıları
Bağlantı şeması 7782a06 ile ilgili, iki adet manüel kumandalı brülör için bağlantı örneği:
- Harici röle d'nin kapatma gecikmesinin 50 ms'den fazla olmamasına dikkat edin.
Montaj bilgileri
- Ulusal emniyet talimatlarını dikkate alın.
- Alev monitörleri istenen montaj konumunda brülörlere, şalter dolaplarına veya kontrol panellerine monte edilebilir.
- Montaj için soket kaidesi modeli AGK11.7 kullanılabilir, önden, yandan veya alttan kablo geçirilebilecek şekilde tasarlanmıştır. 4 topraklama klemensi sayesinde brülör tesisatı aparatlarının, örn. ateşleme trafosunun toprak kabloları bağlanabilmektedir. Alev monitörleri kendileri koruyucu izolasyona sahiptir, bkz. bölüm Kurulum açıklamaları.
- Ayırma paneli, soket kaidesine bitişik / düz olacak şekilde yerleştirilmiş olmalıdır, kırmızı taralı alana bakınız.
Kurulum açıklamaları
- Yüksek gerilim ateşleme kablolarını daima ayrı olarak, cihaza ve diğer kablolara mümkün olduğunca uzak bir mesafeye döşeyin.
- Kablo bağlantıları yapılırken BCI bağlantı burcu için yeterince boş alan bırakılmasına dikkat edin.
- Faz ve nötr iletkenlerin veya merkez iletkenlerin yerlerini karıştırmayın.
Bilgi!
Topraklanmamış nötr iletkene sahip şebekelerde kullanım için!
Bu veri föyündeki LFS1 şemalarında ve devre şemalarında topraklı nötr iletkene sahip şebekeler varsayılmıştır. Topraklanmamış nötr iletkenli şebekelerdeki iyonizasyon akımı denetiminde, LFS1'e ait klemens 2, bir RC elemanı ARC 4 668
9066 0 üzerinden toprak iletkenine bağlanmalıdır. AC 120 V'luk (50/60 Hz) veya AC 230 V'luk (50/60 Hz) bir şebeke geriliminde 2,7 mA'lik bir topraklama akımı aktığından, geçerli yerel talimatlara (örneğin elektrik çarpmasından korunma ile ilgili)
uyulmasına dikkat edilmelidir.
Bilgi!
Koruyucu izolasyon!
Klemens bölgeleri 1…7 ve 9…12 arasında LFS1 alev monitörleri ve AGK11.7 klemens soket kaideleri, ayırma paneli elemanı dahil olmak üzere koruyucu izolasyona sahiptir. Yani güçlendirilmiş izolasyon ile tasarlanmıştır.
Teknik veriler.
Koruyucu izolasyon, bağlı komponentlere kadar etkili olacaksa daima AGK11.7 teslimat kapsamında bulunan ayırma paneli elemanı takılmalıdır (aşağıdaki resimde ok ile işaretlenmiştir). Alternatif olarak başka önlemler de alınabilir. Ancak bağlı olan tüm komponentler de güvenli bir ayrım ile donatıldığında ve komponentlerin kablo bağlantıları kurallara uygun olarak yapıldığında güvenli bir ayrım sağlanabilir. İlgili uyarı bilgileri mutlaka dikkate alınmalıdır.
ÜRÜN ÇEŞİTLERİ
- SIEMENS LFS1.11A1
- SIEMENS LFS1.11A2
- SIEMENS LFS1.21A1
- SIEMENS LFS1.21A2
