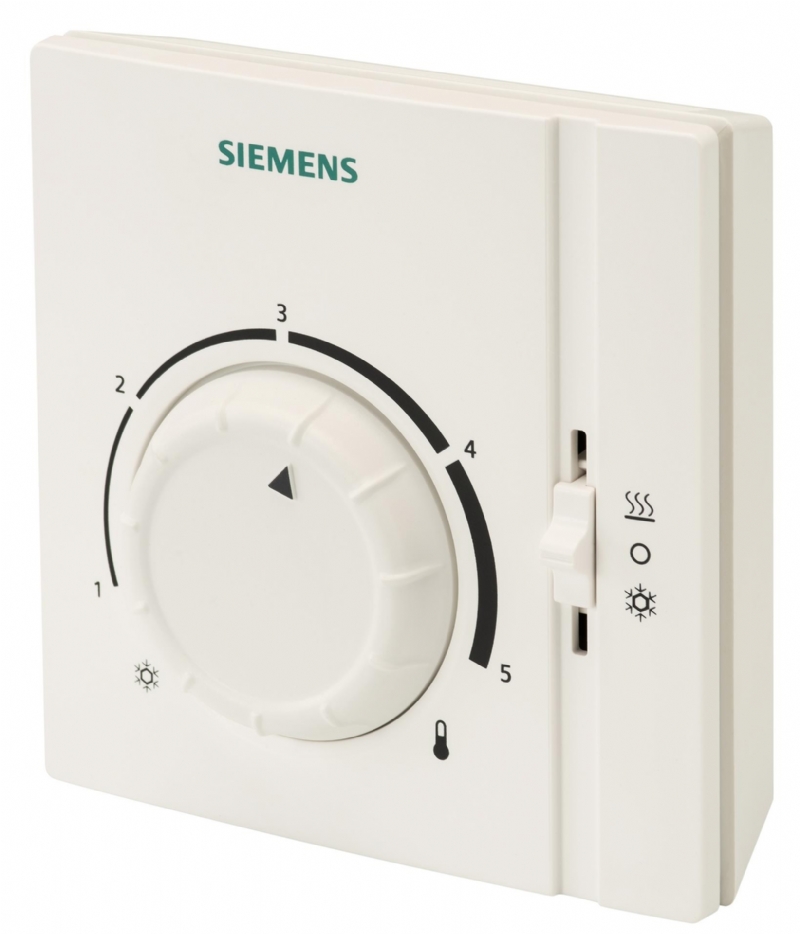

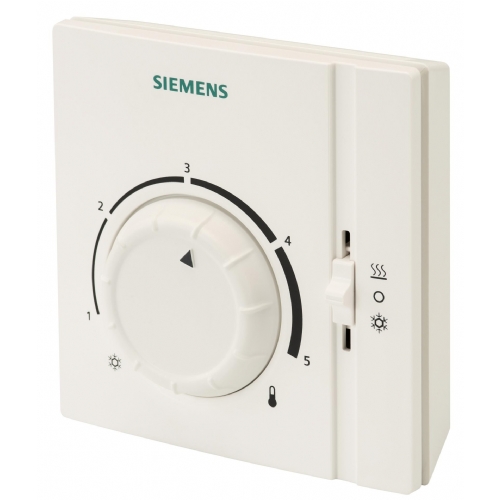

SIEMENS RAA41/S ELEKTROMEKANİK ODA TERMOSTATLARI

• Oda Termostat RAA41
• Yalnızca ısıtma veya yalnızca soğutma için ayarlanabilir
• Manuel değişim anahtarı ile oda termostatı
• ısıtma veya soğutma sistemleri
• İki konumlu kontrol
• Anahtarlama voltajı AC 24… 250 V

Kullanmak

RAA41 oda termostatı, seçilen oda sıcaklığını korumak için ısıtma veya soğutma sistemlerinde kullanılır.
Tipik Kullanım:

• Konut binaları
• Hafif endüstriyel binalar

İle birlikte

• Bölge valfleri
• Termal valfler

İşlevler

• Ünitenin önü, ısıtma / kapama / soğutma için üç konuma sahip bir seçici taşır.
• Kapalı pozisyonda, giriş voltajı fiziksel olarak çıkış voltajından ayrılır.
• Oda sıcaklığı seçilen ayar noktasının altına düşerse, ısıtma kontağı kapanır (soğutma kontağı açık). Oda sıcaklığı seçilen ayar noktasını aşarsa, Isıtma kontağı açılacak ve soğutma kontağı kapanacak, ancak seçici "ısıtma" olarak ayarlandığı için aktif değil. Eylem tersine döndü.

Teknik tasarım

RAA41 Oda Termostatının Temel Özellikleri:

• İki konumlu kontrol
• Isıtma / kapama / soğutma için manuel anahtar
• Gaz dolu diyafram

Ayarlamalar

Gerekli sıcaklık, termostatın önündeki bir ayar noktası ayarlayıcısı tarafından seçilir.
Ayar noktası ayar aralığı, ayar noktası sınırlayıcısı ile mekanik olarak sınırlandırılabilir Birim kapağının altında.

Notalar

Montaj, kurulum
ve devreye alma

• Oda termostatı, hava sıcaklığının algılanabileceği yerde bulunmalıdır.
• doğrudan güneş radyasyonundan olumsuz etkilenmeden veya diğer ısı veya soğutma kaynakları.
• Montaj yüksekliği zeminin yaklaşık 1,5 m yukarıdadır.

AC 250 V

• Servis yapmak için birimi yalnızca yetkili personel açabilir.
• Birim açılmadan önce şebeke kaynağından izole edilmelidir.
• Üniteyi takarken, önce taban plakasını düzeltin, ardından termostat gövdesine takın ve Elektrik bağlantılarını yapın. Sonra kapağı takın ve sabitleyin (ayrıca ayrı montaj talimatları).
• Termostat düz bir duvara monte edilmelidir.
• Yerel elektrik düzenlemelerine uyulmalıdır.
• Referans odasında termostatik radyatör valfleri varsa, bunları tam olarak ayarlayın.
• açık pozisyon.

Bakım
Mekanik tasarım

• Oda termostatı bakım gerektirmez.
• Diyafram çevre dostu gazla doldurulur.
• Termostat gövdesi plastikten yapılmıştır.

İmha etmek

Avrupa Direktifine uygun olarak cihazı elektronik atık olarak atın 2002/96/EEC (WEEE), belediye atığı olarak değil. İlgili tüm ulusal düzenlemeleri gözlemleyin ve birimin doğru bir şekilde atın. Tüm yerel ve uygulanabilir yasaları gözlemleyin.

Notlar

Isıtma:

• Elektrik akımının kaçınılmaz kendi kendine ısıtma etkileri nedeniyle, herhangi bir yük Üniteye bağlı 3'ten fazla amper kontrol davranışını etkileyebilir ve sıcaklık doğruluğu olumsuz bir şekilde.

Soğutma:

• Elektrik akımının kaçınılmaz kendi kendine ısıtma etkileri nedeniyle, herhangi bir yük Üniteye bağlı 1'den fazla amper kontrol davranışını etkileyebilir ve sıcaklık doğruluğu olumsuz bir şekilde.

ÜRÜN ÇEŞİTLERİ

• SIEMENS RAA41
• SIEMENS RAA41/S
