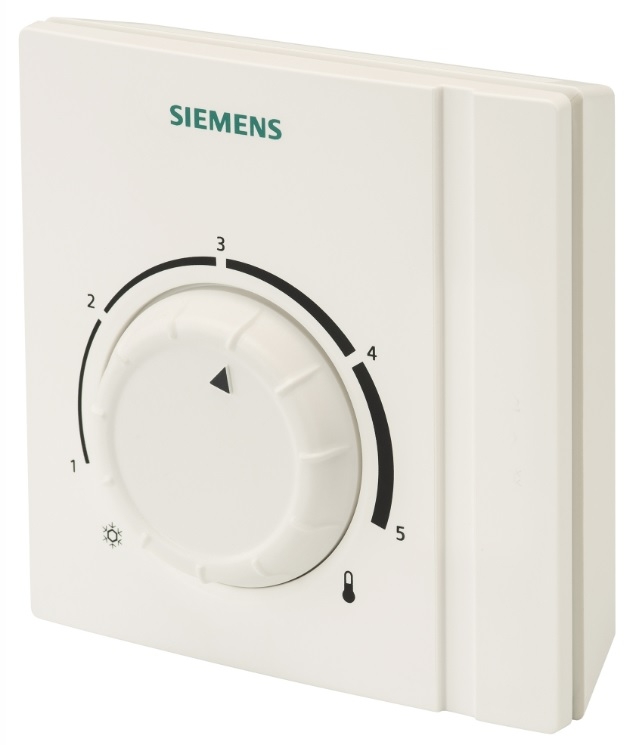

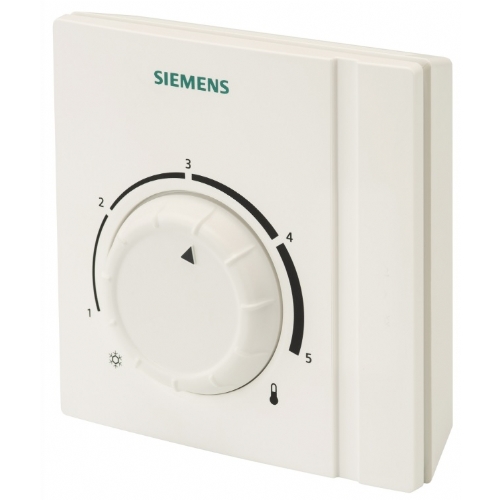

SIEMENS RAA21/S ELEKTROMEKANİK ODA TERMOSTATLARI

Oda Termostat RAA21 ... Yalnızca ısıtma veya yalnızca soğutma için ayarlanabilir

• 2-pozisyon kontrolü
• Anahtarlama voltajı AC 24… 250 V

Kullanmak

RAA21 .. Oda termostatı sadece ısıtmada veya seçilen oda sıcaklığını korumak için sadece soğutmada kullanılır.

Tipik Kullanım:

• Konut binaları
• Hafif endüstriyel binalar

İle birlikte

• Bölge vanaları veya termal valfler
• gaz veya yağ brülörleri
• hayranlar
• pompalar

İşlevler

• RAA21 .. Oda termostatının sadece ısıtma ve sadece soğutma için ayrı çıkışları vardır.
• Oda sıcaklığı seçilen ayar noktasının altına düşerse, ısıtma kontağı kapanır.
• Oda sıcaklığı seçilen ayar noktasını aşarsa, soğutma kontağı kapanır.

Teknik tasarım

RAA21'in temel özellikleri .. Oda Termostat:

• • 2-pozisyon kontrolü
• • Gaz dolu diyafram

Ayarlamalar

Gerekli sıcaklık ayar noktası, önündeki ayar düğmesi ile seçilir. termostat.
Ayar noktası ayarı aralığı, ayar noktası sınırlayıcıları ile mekanik olarak sınırlandırılabilir Birim kapağının altında.

Notalar

Montaj, kurulum
ve devreye alma

• Termostat, oda sıcaklığının elde edilebileceği yerlerde bulunmalıdır.
• doğrudan güneş radyasyonundan olumsuz etkilenmeden veya diğer ısı veya soğutma kaynakları.
• Montaj yüksekliği zeminin yaklaşık 1,5 m yukarıdadır.
• Termostat, ticari olarak temin edilebilen engüman kanallara takılabilir veya Doğrudan duvarda.

AC 24… 250 V

• Servis yapmak için birimi yalnızca yetkili personel açabilir.
• Birim açılmadan önce şebeke kaynağından izole edilmelidir.
• Üniteyi takarken, önce taban plakasını sabitleyin, ardından termostat gövdesine takın ve
• Elektrik bağlantılarını yapın. Ardından, kapağı takın ve sabitleyin (ayrıca ayrı
• montaj talimatları).
• Termostat düz bir duvara monte edilmelidir.
• Yerel elektrik düzenlemelerine uyulmalıdır.
• Referans odasında termostatik radyatör valfleri varsa, bunları tam olarak ayarlayın.
• açık pozisyon.

Uyarı!

Harici tüketicilere tedarik hatları için dahili hat koruması yok (Y1, Y2) Kısa devre nedeniyle yangın ve yaralanma riski!

• Yerel düzenlemelere göre çizgi çaplarını, yüklü olanın nominal değerine uyarlayın

Aşırı akım koruma cihazı.

Bakım
Mekanik tasarım

• Oda termostatı bakım gerektirmez.
• Diyafram çevre dostu gazla doldurulur.
• Konut plastikten yapılmıştır.

İmha etmek

Cihazlar, Avrupa açısından bertaraf için elektronik cihazlar olarak kabul edilir. Direktif 2012/19/AB ve yerli atık olarak atılamayabilir.

• Bu amaç için sağlanan kanallar aracılığıyla cihazın atın
• Tüm yerel ve şu anda uygulanabilir yasa ve düzenlemelere uyun.

Notlar

Isıtma:

• Elektrik akımının kaçınılmaz kendi kendine ısıtma etkileri nedeniyle, herhangi bir yük
• Üniteye bağlı 3'ten fazla amper kontrol davranışını etkileyebilir ve sıcaklık doğruluğu olumsuz bir şekilde.

Soğutma:

• Elektrik akımının kaçınılmaz kendi kendine ısıtma etkileri nedeniyle, herhangi bir yük
• Üniteye bağlı 1'den fazla amper kontrol davranışını etkileyebilir ve sıcaklık doğruluğu olumsuz bir şekilde

ÜRÜN ÇEŞİTLERİ

• SIEMENS RAA21
• SIEMENS RAA21/S
