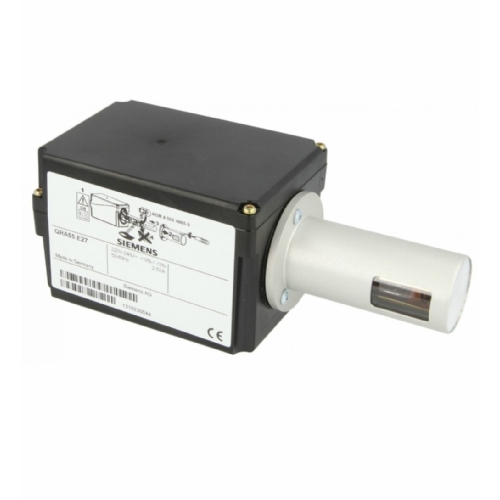

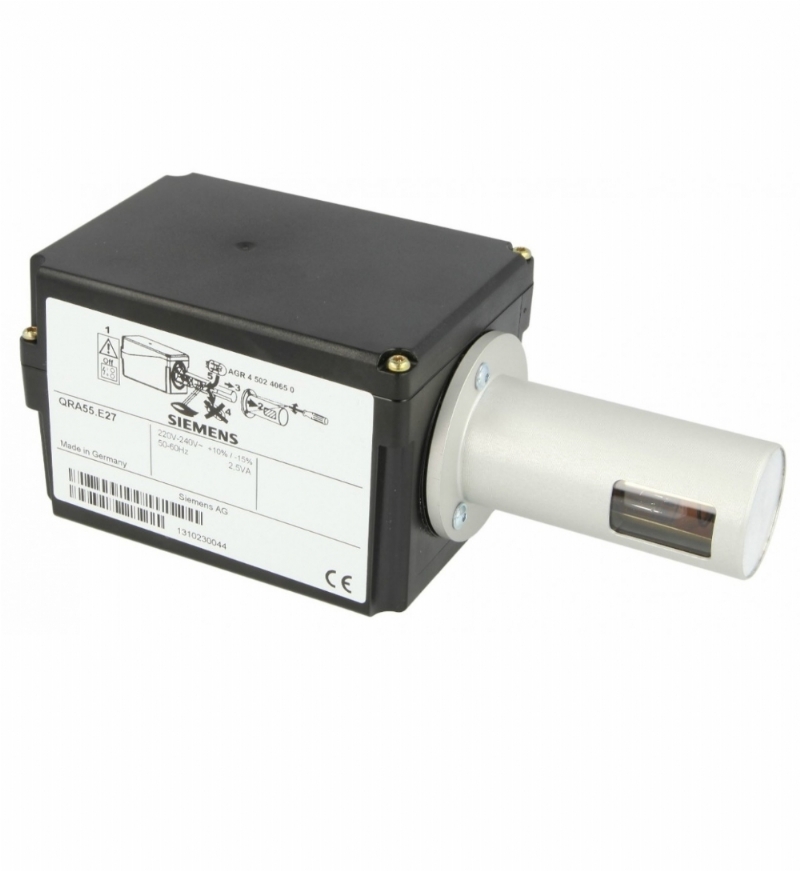

SIEMENS QRA55.G17 BRÜLÖR ULTRAVİYOLE FOTOSEL

ULTRAVİYOLE QRA55 BRÜLÖR FOTOSELİ
Stok Kodu20243448
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 22.105,00  + KDV55.717,70
Stokta var
Bu üründen Adet

Ürün Açıklaması

SIEMENS QRA55.G17 BRÜLÖR ULTRAVİYOLE FOTOSEL

Alev Dedektörleri QRA2 ..., QRA10 ..., QRA53 ..., QRA55 ..., QRA73…, QRA75…

UV alev dedektörleri, Siemens brülör kontrolleriyle kullanılmak üzere tasarlanmıştır, çünkü gaz veya yağ alevlerinin denetimi. QRA ... ve bu veri sayfası, ürünlerinde alev dedektörleri.

ALEV DEDEKTÖR

  • QRA2..., QRA10...

Burner kontrol tipiyle kullanım için

  • LGB2... / LGB4... with AGQ1...
  • LFL...
  • LFE1...
  • LFE10...
  • LMG... with AGQ2...
  • LME21… / LME22… / LME39… with
  • AGQ3… / LME7...
  • LMV2… / LMV3...
  • LMV5… with AGQ1…

Kesintili Çalışmada kullanılır.

ALEV DEDEKTÖR

  • QRA53..., QRA55...

Burner kontrol tipiyle kullanım için

  • LGK16...
  • LGI16...

Aralıksız sürekli Çalışmada Kullanılır.

ALEV DEDEKTÖR

  • QRA73…, QRA75

Burner kontrol tipiyle kullanım için

  • LMV5…

Aralıksız sürekli Çalışmada Kullanılır.

Uyarı notları

Kişilerin yaralanmasını önlemek için, mülkün veya çevreye zarar vermek, aşağıdakiler Uyarı notları gözlemlenmelidir!

  • Tüm faaliyetler (montaj, kurulum ve hizmet çalışması vb.)

kalifiye personel

  • Alev Alev dedektörü üzerinde herhangi bir iş yapmadan önce güç kaynağını izole Tamamen (tüm kutuplu kopukluk). Güç kaynağını uygun bir şekilde kontrol edin Voltaj testi ve güç kaynağını tekrar açılmaya karşı sabitleyin istemeden. Gözlemlenmezse, elektrik şok tehlikesi riski vardır.
  • Yeterli Koruma sağlayarak elektrik şok tehlikesine karşı korunma terminaller için. Bu gözlemlenmezse, elektrik şoku riski vardır.
  • Her iş yapıldığında (montaj, kurulum, servis çalışması vb.), Kablolamanın düzenli durumda olduğundan emin olun. Bu gözlemlenmezse, Elektrik şoku riski
  • Halojen lambalar, kaynak ekipmanları, özel lambalar veya ateşleme kıvılcımları üretebilir Dedektörün UV hücresinin ateşlemesi için yeterli radyasyon. X-ışınları ve gama radyasyonu hatalı alev sinyalleri de oluşturabilir. Bu gözlemlenmezse, bir risk vardır güvenlik fonksiyonlarının kaybı
  • Sonbahar veya şok güvenlik fonksiyonlarını olumsuz etkileyebilir. Bu tür birimler koyulmamalıdır Herhangi bir hasar sergilemeseler bile, faaliyete geçerler. Bu gözlemlenmezse, Güvenlik fonksiyonlarının kaybı riski ve elektrik şoku riski vardır

Montaj notları

  • İlgili ulusal güvenlik düzenlemelerine uyulduğundan emin olun
Kurulum notları
  • Her zaman yüksek voltajlı ateşleme kablolarını en büyük gözlemlerken ayrı çalıştırın dedektöre ve diğer kablolara olası mesafe Alev dedektörünün elektrik bağlantısı
  • Pratik olarak rahatsızlık ve kayıpsız sinyal iletimi elde etmek önemlidir:
  • Dedektör kablosunu asla diğer kablolarla birlikte çalıştırmayın
    • Çizgi kapasitansı, alev sinyalinin büyüklüğünü azaltır
    • Ayrı bir kablo kullanın
  • Dedektör kablosunun izin verilen uzunluklarını gözlemleyin (bkz. ilgili brülör kontrolü için veri sayfası)
Devreye alma notları

Sorunsuz brülör çalışması, sadece UV radyasyonunun yoğunluğu Dedektörün konumu, dedektörün UV hücresinin her yarıda tutuşması için yeterince yüksektir.
dalga. Dedektörün yerindeki UV radyasyonunun yoğunluğu kontrol edilir. Dedektör akımının ölçümü

Bertaraf Notları

Alev dedektörü elektrik ve elektronik bileşenler içerir ve yerli atıklarla birlikte atılmıştır. Yerel ve şu anda geçerli mevzuat gözlemlenmelidir.

Mekanik tasarım

Alev dedektörleri Qra2 ...
  • Plastik muhafaza, hava akışının neden olduğu statik şarjı önlemek için metalize edilmiş
  • fan. Doğrudan brülöre monte etmek için. Dedektörler ile veya olmadan tedarik edilebilir.
  • Flanşın sabitlenmesi (sürüm 4 241 8855 0/4 241 8898 0) ve kelepçe (bkz. «Tür özet").
Alev dedektörleri QRA10 ...
  • Bir montaj davalı d ve bağlantı tesisi ile kalıp döküm alüminyum gövde
  • Soğutma havası.
  • Bu dedektörün gövdesi, güvence altına alınmasını sağlayan bir süngü bağlantı noktasına sahiptir.
  • Doğrudan montaj kümesine veya Agg06 cam tutucusuna.
  • Montaj kleme D, bir görüntüleme tüpüne veya AGG07 bilyalı kafasına vidalanabilir.
  • Başka bir dedektör kablosu varsa, PG kablo bezi çıkarılabilir ve değiştirilebilir kullanılmış.
Alev dedektörleri QRA5 ..., QRA7…
  • Dedektörün UV hücresi, ön ucun ön ucunda dönen bir deklanşörün arkasında bulunur.
  • muhafazaya flanşlı dedektör tüpü. Bir kuvars cam pencere tüpü korur ve kirten kirten. Dedektörün muhafazası, deklanşörü kontrol etmek için deklanşörü ve elektronikleri sürün.
  • QRA5 Serisi E ve G, deliğin kapanış aralığı açısından farklılık gösterir.
  • Agg16.c adaptörünü kullanarak, bu alev dedektörleri doğrudan veya brülör, bir görüntüleme tüpünde veya bir yanma odası görüntüleme deliğinde.
Bağlantı Kablosu AGM19
  • Alev dedektörü QRA53 ... ve QRA55'in elektrik bağlantısı için ...
Bağlantı Kablosu AGM23
  • Alev dedektörü QRA7'nin elektrik bağlantısı için.
Bağlantı Kablosu AGM23U
  • Alev dedektörü QRA7, ABD sürümünün elektrik bağlantısı için.

Not!

ABD'deki uygulamalar sadece AGM23U ile mümkündür.

Montaj kuplajı d
  • Bayonet takımı kullanılarak, montaj kümesi D, Agg06, agg16.c veya qra10 ... alev dedektörü.
  • Montaj d'si D, QRA10 ... veya agg16.c ile birlikte verilir.
Agg16.c adaptörü
  • Kalıp döküm alüminyumdan yapılan QRA5 ve QRA7 için agg16.c adaptörü Bir süngü takma ile muhafazaya sabitlenen montaj d.
Kuvars cam mercek AGG03
  • Hassasiyeti arttırmak için yaylı yıkama ve O-ring ile AgG03.
Isı yalıtım camı AGG02
  • Yay rondelası ve O-ring ile AgG02.
  • Bu ısı yalıtım camı, sıcaklığın
  • Alev dedektörü 80 ° C'yi aşar.
  • AgG02, UV hücresinin yaşam döngüsünü genişletir.
Cam ve Kuvars Cam Lens Tutucu Agg06
  • Cam ve kuvars-cam lens tutucu AGG06, agg03 lensi ve Agg02 ısı yalıtım camı.
  • AGG06 ayrıca çeşitli lens kombinasyonlarına, ısı yalıtım camı ve Montaj Birleştirme D.
  • Lens ve ısı yalıtım camını kullanırken, lensli AGG06 alev dedektörüne mümkün olduğunca yakın monte edilir.
  • AGG06, ya konutun konutuna bağlı olduğu bir süngü takımı vardır.
  • Agg16.c veya QRA10'un muhafazasına ... ve 1 montaj kuplajı D.
  • Her iki taraftaki süngü bağlantı parçalarını geri alarak, AGG06 cam tutucu (lar) kolayca QRA10 ... veya Agg16.c ve QRA53 ... veya QRA55 kombinasyonundan ayrılmıştır ...
  • Bu, çıkarmak zorunda kalmadan cam veya lensin basit bir şekilde temizlenmesini kolaylaştırır Agg06 cam tutucusundan.
  • Ara halkalar süngü bağlantı parçalarının düzgün çalışması için kullanılır, Özellikle nerede - alev dedektörünün çıkarıldıktan sonra - yanma deliği Oda bir görüntüleme tüpü olarak hizmet eder.
  • Ara halkayı uygun süngü bağlantısına takarak kombinasyon QRA10 ... veya agg16.c'nin gövdesini döndürerek gerektiğinde geri alınabilir.
Not!
  • Agg02 veya agg03, agg16.c veya QRA10.
Meme ucu agg05

1 inç meme ucu agg05, montaj kümesini A agg07 bilyalı kafasına bağlamak için.

Top Head Agg07
  • 1 inç dahili iplik ile AGG07.
  • Agg05 üzerindeki bağlantı ve montaj d ve agg06 ile kullanım için.
  • AgG07, kazan duvarı gibi sert bir yüzeye monte etmek için kullanılır.
  • Görüntüleme açısının optimum ayarlanmasını kolaylaştırır.

Tip Özeti

  • AGG09 IP40-Kit
    • Kablo Sızdırmaz Elemanı Ø 5 ... 8 mm
  • Agg16.c adaptörü
  • Alev dedektörü için QRA53 ... ve QRA55 ... / QRA7…
  • AGM19 Bağlantı Kablosu
    • - Kablo uzunluğu 2 m
    • QRA53 için fişle ..., QRA55 ...
  • Dedektör akımını ölçmek için KF8832 Birimi
    • QRA53 ile ..., QRA55 ... dedektörle kullanım için önerilir
  • C Serisi'ne kadar
  • AGM23 Bağlantı Kablosu
    • Kablo uzunluğu 2 m
    • QRA7 için fiş ile…
  • AGM23U Bağlantı Kablosu
    • Kablo uzunluğu 4 m
    • QRA7 için fiş ile…
    • ABD Tasarımı
  • AGG02 Isı Yalıtım Camı
    • Bahar yıkayıcı ve o-ring ile
  • Agg03 kuvars-cam lens
    • Bahar yıkayıcı ve o-ring ile
    • B serisinin dedektörleri için AGG01 lensi mevcuttur
  • Agg05 meme ucu 1 inç.
  • AGG06 Cam ve Kuvars-Cam Lens Tutucu
    • ara halka ile
  • AGG07 Top Kafası
    • 1 inç dahili iplik ile
    • döner aralık 13 °
  • QRA10 için AGG08 IP65-Kit ...
    • Farklı kablo çapı türleri için

Ağırlık

  • Agg01 yakl. 10 g
  • Agg02 yakl. 10 g
  • Agg03 Yaklaşık. 10 g
  • Agg05 Yaklaşık. 170 g
  • Agg06 Yaklaşık. 160 g
  • Agg07 Yaklaşık. 1330 g
  • agg16.c yakl. 650 g
  • Qra2 ... Yaklaşık. 46 g
  • QRA10 ... Yaklaşık. 740 g
  • QRA10 ... + AGG03 Yaklaşık. 750 g
  • QRA5X.E ..., QRA5X.G ... Yaklaşık. 700 g
  • QRA7… Yaklaşık. 700 g

Dikkat!

  • Yoğuşma, buz oluşumu ve su girişine izin verilmez!
  • Gözlemlenmezse, güvenlik işlevleri artık sağlanmaz ve bir Elektrik şoku riski!
İşlev
  • Bu tür alev denetimiyle, gaz veya yağ alevleri tarafından yayılan UV radyasyonu Alev sinyalini oluşturmak için kullanılır.
  • Radyasyon dedektörü, tutuşturan 2 elektrotlu UV'ye duyarlı bir hücreden oluşur.
  • spektrumun 190 ... 270 nm aralığında radyasyonla aydınlatıldığında Alev dedektörü devresindeki bir akımı tetikleme.
  • UV hücresi, yanma odasında parlayan ateş alına, gün ışığına yanıt vermiyor veya kazan odası aydınlatmasından gelen ışık.
ÜRÜN ÇEŞİTLERİ
  • SIEMENS QRA2
  • SIEMENS QRA2M
  • SIEMENS QRA10.C
  • SIEMENS QRA10M.C
  • SIEMENS QRA53.E17
  • SIEMENS QRA53.E27
  • SIEMENS QRA53.G17
  • SIEMENS QRA53.G27
  • SIEMENS QRA55.E17
  • SIEMENS QRA55.E27
  • SIEMENS QRA55.G17
  • SIEMENS QRA55.G27
  • SIEMENS QRA73.A17
  • SIEMENS QRA73.A27
  • SIEMENS QRA75.A17
  • SIEMENS QRA75.A27
