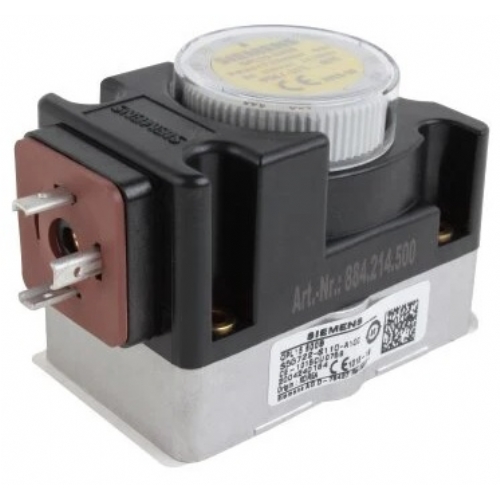

SIEMENS QPL15.150B 5 - 150 MBAR, O-RİNG TİP MULTİBLOK MONTAJLI GAZ BASINÇ PRESOSTAT

ÖZELLİKLER

Basınç Anahtarları QPLX5… (Versa Pro)

• Basınç anahtarları gaz veya hava basınçlarını izlemek için kullanılır.
• Basınç altına düştüğünde veya ayarlanmış anahtarlama noktasının aşıldığında, ilgili elektrik devresi açılır veya değişir.
• QPLX5 ... ve bu veri sayfası, entegre olan OEM'ler tarafından kullanılmak üzere tasarlanmıştır.
• Basınç ürünlerinde anahtarlar.

Kullanmak

Gaz Gazla çalışan ekipmanların gaz trenlerinde hava veya gaz basınçlarının denetlenmesi için (gaz brülörler)

•  QPLX5, minimum veya maksimum basınç için basınç anahtarları olarak uygundur
•  50 kPa'ya kadar ayarlanabilir çalışma basıncı aralığı
•  69 kPa'ya kadar kalıcı bir çalışma basıncı için mümkün
•  Gaz ailelerinin gazları için uygun 1, 2 ve 3 ve diğer nötr gaz ortamları

Uyarı notları

• Kişilerin yaralanmasını önlemek için, mülkün veya çevreye zarar vermek, aşağıdakiler
• Uyarı notları gözlemlenmelidir!
• Basınç anahtarını açmayın, müdahale etmeyin veya değiştirmeyin!
  •  Tüm faaliyetler (montaj, kurulum ve hizmet çalışması vb.)

kalifiye personel

Bound bağlantı alanında herhangi bir kablo değişikliği yapmadan önce, Şebeke beslemesinden birim (tamamen kutuplu kopukluk). Bitkinin yapamayacağından emin olun Yanlışlıkla tekrar açılmalı ve gerçekten ölü. Bağlantısı kesilmezse, Elektrik şokunun tehlikesi riski var

•  Sonbahar veya şok güvenlik fonksiyonlarını olumsuz etkileyebilir. Bu tür birimler koyulmamalıdır herhangi bir hasar sergilemeseler bile
•  Basınç anahtarını yanıcı veya patlayıcı gaz atmosferlerinde kullanmayın

Mühendislik Notları

Gerekli anahtarlama noktasını ayarlamak için kapağı basınç anahtarından çıkarın ve dönüş
Ayar düğmesi ayar ayarını artırmak için saat yönünde veya saat yönünün tersine azaltmak için
(bkz. «Boyutlar» altındaki ölçeğe bakınız). Kapağı değiştirin ve kurcalamayı önlemek için sabitleyin.

Özellikle önemli!

Anahtarlama noktası, gerçek amaçlanan gerçeklere karşı başvuruda kontrol edilmelidir.
anahtarlama basıncı uygulanır ve gerekirse ayarlanır.
Basınç artışı / basınç düşüşünün yönü burada gözlemlenmelidir.

Montaj notları

•  İlgili ulusal güvenlik düzenlemelerine uyulduğundan emin olun
•  Çek boru bağlantılarını kontrol ederek sızıntı olmadığından emin olun
•  Basınç bağlantısının tesis üzerinde engellenmesini önlemek için uygun bir

Önleyici önlem kullanılmalıdır

Örnek: İnce ağ veya filtrenin kurulumu

•  Basınç anahtarı yatay veya dikey olarak monte edilebilir, ancak bir askıya alınmış pozisyon (ölçek aşağı doğru işaret etmemelidir)
•  Basınç anahtarı, ¼ “iplik veya O-ring ile bağlanabilir, anahtar türü
•  QPL üzerindeki test noktası ... 2,5 mm'lik bir Allen Anahtarı ile açılabilir

Ömür boyu

• Basınç anahtarının tasarlanmış bir ömrü var* 50.000 brülör başlangıç döngüsü Gazları EN 437'ye (veya Spesifikasyon G260) uygun olarak kullanma, bu da normal altında Isıtma modunda çalışma koşulları, yakl. 10 yıllık kullanım (başlıyor Tür alanında verilen üretim tarihinden itibaren).
• Bu, standart EN 1854'te belirtilen dayanıklılık testlerine dayanmaktadır.
• Koşulların bir özeti Avrupa Kontrol Üreticileri Derneği (AFECOR) (www.afecor.org) tarafından yayınlanmıştır.
• Tasarlanan ömür, üreticinin veri sayfasına göre basınç anahtarının kullanımına dayanmaktadır. Brülör sayısı açısından tasarlanan ömre ulaştıktan sonra
• başlangıç döngüleri veya karşılık gelen kullanım süresinden sonra, basınç anahtarı Yetkili personel aldı.
• * Tasarlanan ömür, teslimat şartlarında belirtilen garanti süresi değildir.

Bertaraf Notları

• Ünite elektrik ve elektronik bileşenler içerir ve atılmamalıdır.
• Yerli atıklarla birlikte.
• Yerel ve şu anda geçerli mevzuat gözlemlenmelidir.

Mekanik tasarım

• - Dayanıklı plastikten yapılmış gövde, döküm alüminyum taban
• - Ayarlanabilir anahtarlama noktası
• - Otomatik sıfırlama
  • Basınç anahtarının anahtarlama noktası (ayar noktası) ayarlama düğmesi ile ayarlanacaktır
  • Güvenlik kapağının altında bulunur. Basınç anahtarı kalibre edilir ve
  • Sızıntılar için kontrol edildi.

Aksesuarlar

• Aksesuarlar ayrı öğeler olarak sipariş edilmelidir:
• AGA65 İletişim Kutusu
  • -DIN EN 175301-803-A'ya göre eklenti konnektörü
  • - 4.5 ... 11 mm çap. / maks. 1.5 mm²

ÜRÜN ÇEŞİTLERİ

• SIEMENS QPL15.003B
• SIEMENS QPL15.010B
• SIEMENS QPL15.050B
• SIEMENS QPL15.150B
• SIEMENS QPL15.500B
