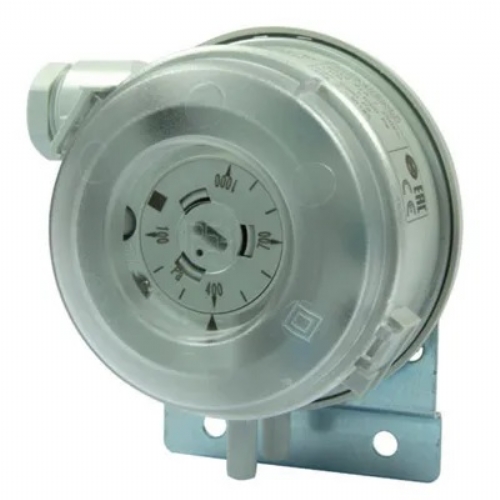

Diferansiyel Basınç Anahtarı QBM9903- ..
ÖZELLİKLER
Hava ve nötr gazlar için
- Havalandırma ve klima sistemleri için
- Hava filtresini, hava akışlarını, fan kayışlarını izler
- Temiz odalarda, mutfaklarda vb. Hava basıncını izler.
- monte edilmesi kolay
- > 1 Mio. Döngüler anahtarlama
- Uzun vadeli istikrar
Başvuru
Havalandırma ve klima bitkilerinde:
- Diferansiyel, pozitif ve negatif basıncı izleyin.
- Hava filtrelerini ve hava akışlarını izleyin.
- Yırtılmış fan kayışlarını tespit edin.
Diferansiyel basınç anahtarları temiz odalarda, mutfaklarda vb. Kullanılabilir.
Teknik tasarım
- Diferansiyel basınç qbm9903- .. üç bölümden oluşur:
- Konut ve örtü
- Trapezoidal boncuk diyaframı
- 1 Sac Çelik Montaj Braketi
- Verilen bağlantı seti şunları içerir:
- 2 sensör tüpü, düz
- 4 bağlantı vidası
- Plastik tüp, 2 m uzunluğunda, çap. 5/8 mm
Teknik tasarım
İki basınç bağlantısı arasındaki diferansiyel basınç, yay yüklü olanı harekete geçirir diyafram. Yamuk boncuk diyaframı uzun süreli kararlı anahtarlama noktalarını sağlar.
ÜRÜN TİPLERİ
- QBM9903-3 S55720-S430 30…300 Pa 0,3…3 mbar
- QBM9903-5 S55720-S431 50…500 Pa 0.5…5 mbar
- QBM9903-10 S55720-S432 100…1000 Pa 1…10 mbar
Sipariş
- Sipariş verirken lütfen miktarı, adını, türü atamayı ve stok numarasını belirtin.
- Minimum sipariş miktarı 100 ürün veya bir kattır.
- Örnek: 100 Diferansiyel Basınç Anahtarı QBM9903-3 S55720-S430
- Bir bağlantı seti içeren aksesuarlar eklenir.
Emniyet
DİKKAT
Ulusal Güvenlik Düzenlemeleri Ulusal güvenlik düzenlemelerine uyulmaması kişisel yaralanma ve mülkiyete neden olabilir zarar.
- Ulusal hükümleri gözlemleyin ve uygun güvenlik düzenlemelerine uyun.
Montaj
Montaj talimatları diferansiyel basınç anahtarına dahildir. Diferansiyel basınç anahtarı, hava kanallarına veya duvarlara monte edilmesi için tasarlanmıştır. Dikey oryantasyon önerilir, ancak prensipte herhangi bir yönelim mümkündür. Yatay yönelim, diferansiyel basınç anahtarının anahtarlama noktasını değiştirir (bkz.
"Devreye alma [➙ 5]"). Basınç bağlantı tüpleri herhangi bir uzunluk olabilir. 2 m'den daha uzun boru, yanıt süresi. Diferansiyel basınç anahtarını kanal basınç bağlantısı noktalarının üzerine monte edin .. Yoğuşmayı önleyin, tüpü sensör tüplerinden kademeli bir eğime yönlendirin. Diferansiyel basınç anahtarı.
Kurulum
UYARI
Harici tüketicilere tedarik hatları için iç hat koruması yok Kısa devre nedeniyle yangın ve yaralanma riski!
- Hat çaplarını yerel düzenlemelere göre, kurulu sigortanın nominal değerine uyarlayın.
Devreye alma
Anahtarlama Noktası ayar düğmesini [5] kullanarak istenen anahtarlama noktasını ayarlayın (bkz. "Boyutlar
[➙ 8] ") kapağın altında.
Fabrika kalibrasyonu dikey oryantasyonda meydana gelir. Yatay oryantasyon için değişikliği not edin
anahtarlama noktasının, yani anahtarlama noktasını aşağıdaki gibi ayarlayın:
- Kapak yukarı bakacak şekilde: Anahtarlama noktası ölçekten 11 pa daha yüksektir.
- Kapak aşağı doğru bakan: Anahtarlama noktası ölçekten 11 pa daha düşüktür.
İmha etmek
Cihaz, bertaraf için bir elektronik cihaz olarak kabul edilir.
Avrupa yönergeleriyle ve yerli olarak atılamayabilir çöp.
- Cihazın bu amaç için sağlanan kanallardan atın.
- Tüm yerel ve şu anda uygulanabilir yasa ve düzenlemelere uyun.
Teknik veriler
UYARI
Dahili bir kaynaşma yok Hasar riski
- Her durumda cihaz için harici kaynaşma gereklidir!
Ortam koşulları
Sıcaklık aralıkları:
- Operasyon
- Depolama
- –30 ... +85 ° C
- –40 ... +85 ° C
Ortam nemi < % 90 R.H.
- Standartlar, direktifler ve onaylar
- Ürün Standardı EN 60730-2-6 Otomatik elektrik basıncı için özel gereksinimler Mekanik gereksinimleri içeren kontrolleri algılama AB Uyumluluğu (CE) CA1T1552XX *)
- EAC Uygunluğu Avrasya uyumluluğu Çevresel Uyumluluk Ürün Çevre Bildirgesi CA1E1552 *) Çevresel olarak uyumlu ürün hakkında veri içerir
- Tasarım ve Değerlendirmeler (ROHS uyumluluğu, malzemeler Kompozisyon, ambalaj, çevresel fayda, imha etmek).
ÜRÜN ÇEŞİTLERİ
- SIEMENS QBM9903-10
- SIEMENS QBM9903-3
- SIEMENS QBM9903-5
