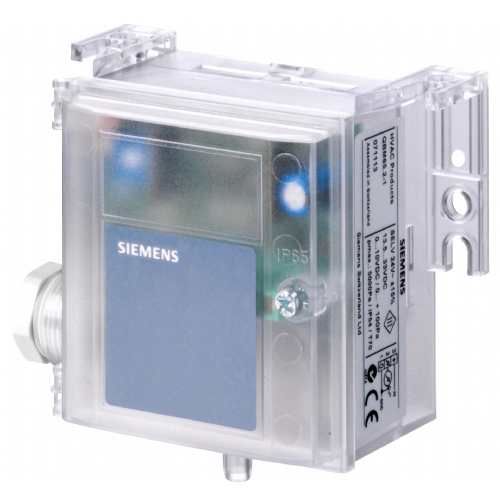

Diferansiyel basınç sensörü QBM2130- ..
ÖZELLİKLER
Hava ve agresif olmayan gazlar için.
- Seçilebilir basınç ölçüm aralığı ile basınç-doğrusal karakteristik
- Çalışma voltajı DC 8 ... 33 V
- Çıkış sinyali 4… 20 Ma.
- Sıfır noktalı ayar
- Muhafazadaki entegre sabitleme açısı çubuğu sayesinde basit ve hızlı montaj
- Bakımsız
- Kalibre edilmiş ve sıcaklık telafi edilmiş ölçüm sinyali
- Bağlantı seti ile verilir
Başvuru
Diferansiyel basınç sensörü, hava basıncı ve basınç altında diferansiyel elde eder ve agresif olmayan gazlar.
Uygulama alanları
- Havalandırma ve klima kanallarındaki en ufak diferansiyel basınçların ölçülmesi
- Hava akışlarını kontrol edin
- Filtreleri ve kontrol fanlarını izleyin
Teknik tasarım
Çalışma modu
Sensör, bir silikon kauçuk membran ve seramik kullanarak diferansiyel basıncı elde eder çubuk. Sensör, sapmaya göre, doğrusal bir çıkış sinyali 4… 20 mA'ya göre üretir.
Mekanik tasarım
Diferansiyel basınç sensörü aşağıdakilerden oluşur:
- Montaj braketi, kablo girişi ve çıkarılabilir snap-on kapak ile sensör muhafazası emniyet vidası
- Membran ve seramik kollu basınç odası
- Ölçmeyi seçmek için bağlantı terminalleri ve dip anahtarı olan basılı devre kartı Aralık
- Sıfır noktalı ayar anahtarı
Sipariş ve teslimat
Bir diferansiyel basınç sensörü sipariş ederken, lütfen miktarı, tipi, siparişi belirtin sayı ve ürün atama. Diferansiyel basınç sensörü aşağıdakilerden oluşan bir bağlantı seti ile birlikte verilir:
- 2 m PVC boru
- 2 hava kanalı probu (ABS)
- 4 bağlantı vidası
Ek aksesuarlar ayrı ayrı sipariş edilebilir.
Aksesuarlar
- Ölçüm gereksinimlerine bağlı olarak ek hava kanalı probları setleri mevcuttur.
- Kurulum konumuna bağlı olarak çeşitli montaj braketleri de mevcuttur
Emniyet
DİKKAT
Ulusal Güvenlik Düzenlemeleri
Ulusal güvenlik düzenlemelerine uyulmaması kişisel yaralanma ve mülkiyete neden olabilir zarar.
- Ulusal hükümleri gözlemleyin ve uygun güvenlik düzenlemelerine uyun.
Mühendislik
UYARI
Gerilim
Elektrik şokundan yaralanma
- Ayrı sargılı, ekstra düşük voltaj SELV güvenlik için bir transformatör kullanın, Sensörü güçlendirmek için% 100 görev.
- İzin verilen kablo uzunluklarını gözlemleyin.
- Korumalı kablolar kullanın.
DİKKAT
SELV veya Sınıf 2 güç kaynağı ile güç kaynağı 15 W veya daha az sınırlı çıktı.
- Yalnızca bakır kablolama kullanın
Kurulum
Diferansiyel basınç sensörü, hava kanallarına, duvarlara, tavanlara doğrudan montaj için uygundur veya Kontrol panellerinde. Verilen 2 metre plastik tüp, bitki üzerindeki kanal bağlantısına modifiye edilebilir.
FARK ETME
Sensörde yoğuşma Cihaz hasarı
- Basınç bağlantısı meme uçlarını aşağı konumuna işaret edin.
- Basınç bağlantısı meme uçlarının kanallarda sensörden daha yüksek olduğundan emin olun Problar.
Devreye alma
'Teknik Veriler [▶ 8]' altında belirtilen değerler yalnızca dikey olarak monte edilen için geçerlidir Diferansiyel basınç sensörleri (bağlantı meme uçları aşağı işaret ediyor).
Sensör kalibrasyonu
Yatay olarak monte edildiğinde değer sapmaları mümkündür (üst veya altta muhafaza örtüsü). Sapmalar için telafi etmek için sıfır noktalı ayar kullanın.
Sıfır noktalı ayar
- Bağlantı Bağlantısı Terminalleri şu anda basınç borusunu bağlamaz.
- Sıfır noktalı ayar düğmesine 2 saniyeden fazla basın.
- LED kısa bir süre için açılır.
- Basınç borusunu bağlayın.
Çevresel uyumluluk
Ürün Çevre Deklarasyonu *) çevre olarak uyumlu veriler içerir ürün tasarımı ve değerlendirmeleri (ROHS uyumluluğu, malzeme kompozisyonu, ambalaj,
Çevresel fayda, bertaraf).
ÜRÜN ÇEŞİTLERİ
- SIEMENS QBM2030-1U
- SIEMENS QBM2030-30
- SIEMENS QBM2030-5
