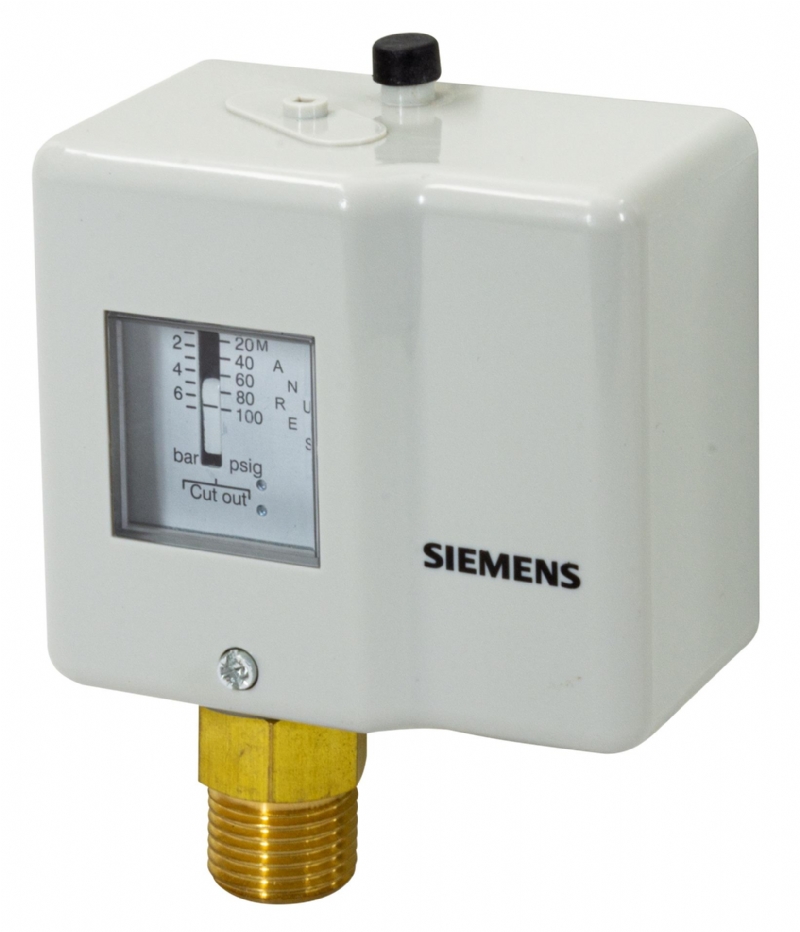

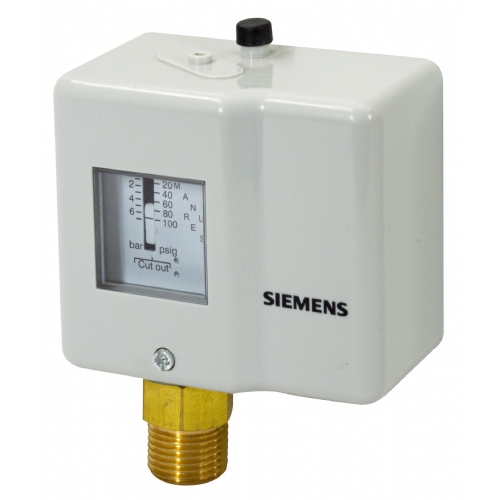

SIEMENS QBE1900-P32 BASINÇ ŞALTERİ

Basınç anahtarı QBE1900-Px ÖZELLİKLERİ

Sıvı ve gazlı ortamlar için

• Mekanik ölçüm sistemi
• Basınç sınırlayıcı / yüksek veya düşük basınç koruması için tasarlanmıştır
• 96 A'ya kadar başlangıç akımı
• Otomatik veya manuel sıfırlama
• Dış dişli G½"
• Test fonksiyonu
• Sızdırmaz

Kullanım

• Basınç anahtarları, sistemleri aşırı düşük veya yüksek basınçtan korumak için HVAC sistemlerinde kullanılır. Ayrıca kompresörleri ve fanları başlatmak ve durdurmak için de uygulanabilirler.
• Basınç anahtarları su, florlu ve agresif olmayan soğutucular ve yağlama yağlarıyla uyumludur.

Teknik tasarım

• Basınç anahtarları otomatik veya manuel sıfırlama ile mevcuttur.
• Kullanıcı anahtarlama noktasını ve anahtarlama farkını ayarlayabilir.
• Tüm basınç anahtarlarında ayar noktası basınç ayarını gösteren bir ölçek bulunur.
• Ayarlanabilir basınç farkına sahip basınç anahtarlarında basınç farkı ayarını gösteren ikinci bir ölçek bulunur.
• Ölçekler, muhafaza kapağındaki bir pencereden okunabilir.
• Kapak ayarlamalar için kaldırıldı.

Ekipman kombinasyonları

Basınç anahtarları, basınç anahtarından gelen anahtarlı çıkış sinyalini işleyebilen tüm cihazlarla veya sistemlerle birleştirilebilir. Elektrikli kilitleme devresi kullanılıyorsa (manuel sıfırlama) düşen veya yükselen basınç için emniyet basınç sınırlayıcıları olarak kullanılabilirler.

Montaj

Montaj talimatları sensörle birlikte verilir. 'Ürün dokümantasyonu [▶ 3]' bölümüne bakın.
Basınç anahtarları, G½" dişli vidalı bağlantı parçalarına doğrudan bağlantı için tasarlanmıştır. Sızdırmaz bir uyum sağlamak için uygun önlemleri alın.

• Sıvılarla basınç ölçümü

Musluk noktasını borunun dibine yakın bir yere monte edin.
Basıncı borunun üstünden (hava kilitlerinden etkilenebileceği yer) veya altından (kirden etkilenebileceği yer) ölçmeyin. Sistemi her zaman boşaltın.

Garanti

Belirli uygulamalara ilişkin teknik veriler yalnızca "Ekipman kombinasyonları" altında listelenen Siemens ürünleriyle birlikte geçerlidir. Siemens, üçüncü taraf ürünlerinin kullanılması durumunda tüm garantileri reddeder.

ÜRÜN ÇEŞİTLERİ

• SIEMENS QBE1900-P32
• SIEMENS QBE1900-P32M
• SIEMENS QBE1900-P7
• SIEMENS QBE1900-P7M
